Установка автоматики для ворот обеспечивает удобство эксплуатации конструкций, экономию времени на ручное открытие и закрытие полотна, а также повышение общей безопасности территории.

Автоматика включает в себя один или более электроприводов, блок питания, устройства управления, фурнитуру и комплектующих. Выбор автоматики осуществляется в зависимости от типа ворот, общей массы и ширины створки, ветровой нагрузки и интенсивности использования.

Замер, диагностика, ремонт, проект

Установка автоматики для ворот

Установка дополнительного оборудования

Установка зубчатой рейки на сварку (за 1 м)	1 440 руб. 1700 руб.
Установка датчиков безопасности и фотоэлементов	600 руб. 700 руб.
Установка антенны	600 руб. 700 руб.
Установка сигнальной лампы	600 руб. 700 руб.
Установка кнопки управления	600 руб. 700 руб.
Установка платы радиоуправления включая программирование 1-го брелка	1 080 руб. 1 300 руб.
Установка стойки под фотоэлементы с бетонированием	2 400 руб. 2 800 руб.
Установка стойки под считыватель с бетонированием	2 400 руб. 2 800 руб.
Установка стойки под клавиатуру с бетонированием	2 400 руб. 2 800 руб.
Установка магнитного детектора	3 000 руб. 3 600 руб.
Установка платы резервного питания	600 руб. 700 руб.
Программирование брелка (за 1 шт)	70 руб. 70 руб.
Монтаж врезного электрошкафа	5 000 руб. 6 000 руб.
Монтаж навесного электрошкафа	1 500 руб. 1 800 руб.
Монтаж автоматического выключателя	300 руб. 360 руб.
Монтаж распаячной коробки	300 руб. 360 руб.

Кабельные работы (прокладка кабеля)

Монтаж кабеля открытым способом	100 руб. 120 руб.
Монтаж кабеля за подвесным потолком (кроме Грильято)	150 руб. 174 руб.
Монтаж кабеля за подвесным потолком (Грильято)	300 руб. 360 руб.
Монтаж кабеля по лоткам	120 руб. 140 руб.
Монтаж кабеля в гофротрубе	150 руб. 182 руб.
Монтаж кабеля в металлорукове	150 руб. 182 руб.
Монтаж кабеля в кабель-канал	150 руб. 182 руб.
Монтаж кабеля с штроблением (бетон, кирпич, асфальт)	700 руб. 820 руб.
Монтаж кабеля скрытым способом	300 руб. 360 руб.
Монтаж кабеля в грунт	500 руб. 600 руб.
Сверление проходных отверстий до 1000 мм (до d=20мм)	1200 руб. 1400 руб.
Сверление проходных отверстий до 1000 мм (более d=20мм)	3600 руб. 4200 руб.
Сварочные работы	6000 руб. 7000 руб.

Варианты монтажа автоматики на ворота:

• Автоматизация откатных ворот обеспечивает свободный ход полотна по направляющему профилю. Применяются откатные приводы;
• Автоматизация распашных ворот выполняется в зависимости от способа открытия створки – внутрь территории или наружу. Устройства автоматики могут монтироваться в верхней или нижней части воротного полотна. Используются линейные и рычажные типы приводов;
• Автоматизация секционных ворот производится на подготовленной конструкции с применением потолочных приводов.

Компания «Сек-Групп СБ» специализируется на продаже и профессиональном монтаже автоматики для ворот любого типа, комплекс работ при этом включает в себя составление проекта, выполнение замеров, непосредственную установку оборудования и настройку устройств управления.

В продаже представлена автоматика брендов DoorHan, Came, AnMotors, Nice, Communello и других производителей. Ознакомиться с прайс-листом на монтаж автоматики вы можете на странице.

Установка автоматики на откатные ворота. Монтаж автоматики для откатных ворот.

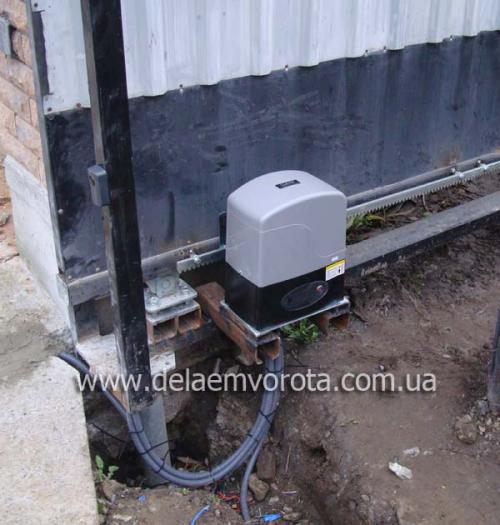

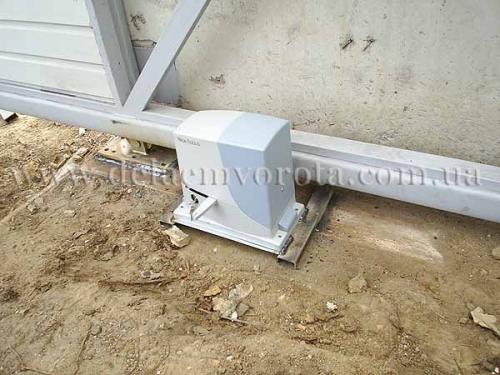

Установка автоматики на откатные ворота достаточна проста. Прежде всего необходимо установить монтажное основание, которое обычно поставляется в комплекте с электроприводом для откатных ворот. Сначала устанавливаем привод вместе с основанием у ворот и смотрим где будет располагаться зубчатая рейка. Если нужно пднять привод, то монтажное основание нужно установить на две профилированные трубы, приваренные к швеллеру – фундаменту откатных ворот. К этим трубам привариваем монтажное основание, к которому и прикручиваем привод для ворот. Не забываем также продеть провода через специальные отверстия.

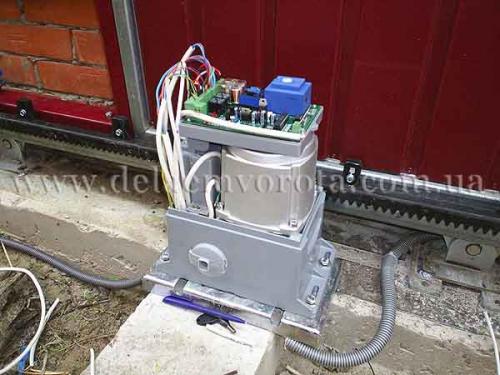

Дальше необходимо установить зубчатую рейку. После того как рейка установлена необходимо установить концеввые выключатели.

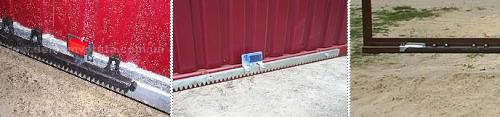

На рис. установка магнитных и механических концевиков: Механические концевики не должны сильно заламывать пружинку.

Дальше необходимо установить фотоэлементы и сигнальную лампу . В принципе, ворота могут прекрасно обходиться и без этих аксеcсуаров, но их лучше поставить, смотрим разделы подключение фотоэлементов и подключение сигнальной лампы.
Рекомендуем подключать фотоэлементы только тогда, пока полностью не выставите концевые выключатели, параметры работы и т.п. На этом фото показано где располагать фотоэлементы откатных ворот, их можно установить и во дворе, но на этой же высоте - 500-600мм от земли. Кроме того тенденции последних лет показывают, что фотоэлементы лучше устанавливать во дворе, так их сохранность и срок службы повышаются в разы.

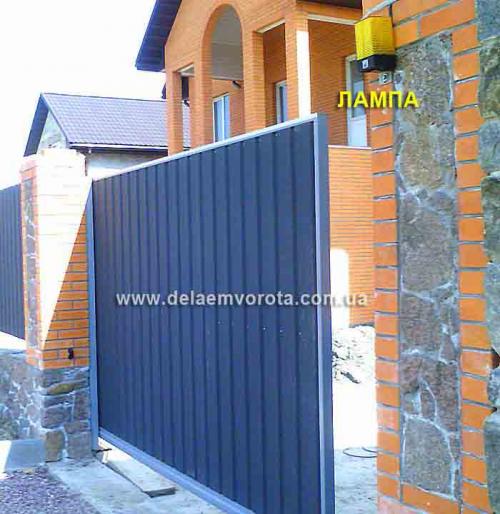

Вариант установки сигнальной лампы: Ее можно ставить там где вам больше нравится. Хрестоматийно считается, что ее мигание должно быть видно как с улицы так и со двора.

Типичная проблема новичков, впервые монтирующих автоматику, в том, что по причине недостаточного опыта умудряются сделать в схеме подключения несколько ошибок, из-за которых автоматика не запускается (при этом декларируют, что все подключено правильно). По телефону тяжело потом определить, где именно зарыта проблема. Посему рекомендуем подключать все постепенно - сначала двигатель с зубчатой рейкой, потом концевые выключатели, проверить перемычки на плате управления (для каждой модели – свои), подалть питание, запрограммировать пульты ДУ, отрегулировать концевые выключатели и настройки времени и усилия – и только после этого подключаем периферийные устройства: фотоэлементы и лампу . Тогда можно отследить, где закралась ошибка и была ли она до установки периферийных устройств. Если Вы подключаете автоматику впервые, то лучше сначала отработать подключение дома на полу или на столе, подключив питание, отработав срабатывание концевиков. После этого подключить периферию и проверить срабатывание всех систем и направление открытия\закрытия применительно к Вашим воротам, и только после этого нести на улицу.
Также Вы можете установить во дворе или гараже кнопку для управления воротами .
При регулировке концевых выключателей обратите внимание на тот факт, что после срабатывания концевого выключателя привод проезжает еще несколько сантиметров по инерции. Не рекомендуется выставлять положение концевых выключателей сдвижных ворот таким образом, что бы ворота в закрытии не "задавливались" в уловители, а в открытии не бились об концевой ролик, так как привод при этом испытывает ударные нагрузки. Лучше сделать зазор в пару сантиметров, это продлит срок эксплуатации привода. Вот хорошее

Здесь мы описали основные правила при установке автоматики для откатных ворот. Более подробные инструкции следует смотреть инструкциях по монтажу поставляемых с каждой конкретной моделью.
Вот пошаговые инструкции по установке основных популярных моделей:
Пошаговая инструкция по установке привода GANT IZ-1200
Пошаговая инструкция по установке привода GANT IZ-600
Пошаговая инструкция по установке привода FAAC-741
Пошаговая инструкция по установке привода BFT DEIMOS-500\700
Если Вы будете следовать всем описанным рекомендациям по монтажу автоматики для откатных ворот – Вы можете начать зарабатывать деньги установкой автоматики..

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Автоматика на распашные ворота. Какой лучше

Нельзя сказать, что один механизм автоматического открывания ворот лучше другого, у каждого найдутся свои плюсы и минусы.

Линейный – самый доступный по цене и единственно пригодный для установки на узкие опорные столбы. Но у него есть несколько недостатков:

• медленная работа – на открытие и закрытие створок требуется довольно много времени, так как в конце движения происходит замедление;
• сам механизм за счет своего объема сужает свободный просвет ворот;
• открытие происходит не более чем на 90 градусов;
• чтобы створки плотно закрывались и стопорились в определенной точке, механизм нужно дорабатывать.

Линейный механизм с открыванием ворот внутрь Источник swanaccesssystems.co.uk

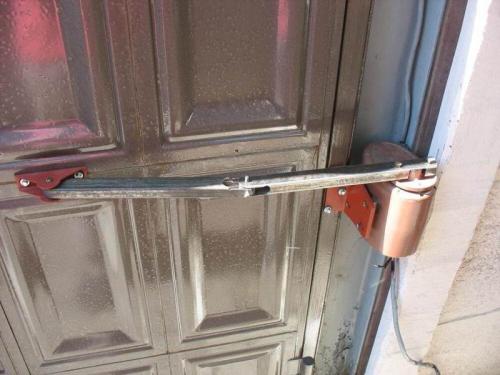

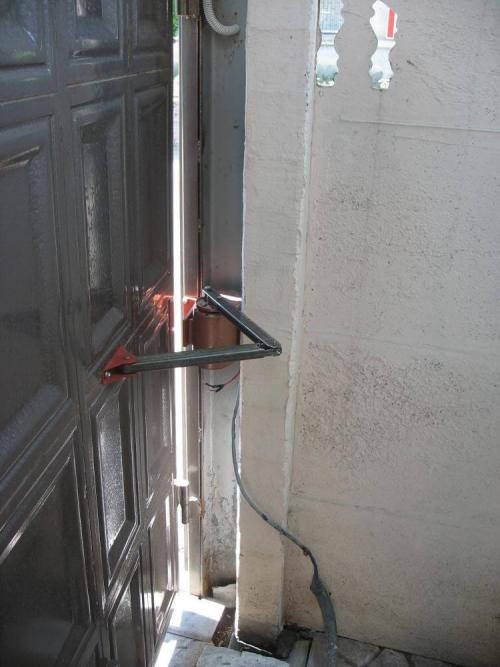

Автоматическое открывание ворот с помощью более дорогого рычажного механизма происходит плавнее и быстрее, а угол открытия увеличен до 120 градусов. Он выдерживает повышенные нагрузки, может устанавливаться на створки с большой площадью и весом, но для монтажа силового блока нужна достаточная площадь опоры, на столб из круглой или профильной трубы его не установить.

Самым долговечным и мощным считается подземный механизм с рычажным приводом, но для его надежной работы необходима качественная гидроизоляция блока. Его можно ставить даже на прозрачные и секционные 3D-ворота, не афишируя присутствие автоматики. Но и заплатить за все эти плюсы придется немало.

Особенности распашных ворот с автоматикой

Любая автоматика для ворот – распашных, откатных или подъемных – требует подключения к электрической сети. Оно выполняется проводами в защитной оболочке – гофрированной трубе или кабель-канале. Лучше всего прокладывать их под землей.

Схема подключения распашных приводов Источник zakupka.com

Механизм открывания распашных ворот имеет свои особенности, часть которых выгодно отличает их от автоматики других типов.

Достоинства

Механизмам, отвечающим за автоматическую работу распашных створок, свойственна простота конструкции, неприхотливость в эксплуатации и долговечность. Он легко справляется с нагрузками, присущими частным владениям. А для промышленных объектов с увеличенной интенсивностью движения транспорта подбирают устройства с усиленными элементами.

К плюсам таких систем относятся:

• возможность установки на ограниченной площади на участках, где невозможно поставить откатные ворота;

В таких условиях возможна установка только распашных ворот Источник na-dache.pro

• возможность открывания ворот как во двор, так и на улицу;
• простота монтажа и самих ворот, и механизмов;
• доступная стоимость автоматики и её установки;
• возможность использования для створок из любых материалов;
• возможность размещения в любой части створки.

Как правильно сварить гаражные ворота: советы профессионалов

Недостатки

Механизм автоматического открывания ворот распашных очень чувствителен к ветровой нагрузке, особенно к шквалистым порывам ветра. Этот момент нужно учитывать, предусматривая дополнительные упоры и выбирая устройства с запасом прочности. Есть у них и другие минусы.

• Оборудование может заедать и выходить из строя при изменении геометрии ворот – их провисании, деформации петель, усадке столбов.
• Площадка перед воротами всегда должна быть чистой и свободной от любых препятствий.
• При использовании устройств без концевого выключателя требуется установка опор для створок.
• Для долгой и бесперебойной работы механизм для открывания ворот необходимо регулярно осматривать, смазывать.
• На открывание и закрывание створок требуется в среднем 16-20 секунд, что может раздражать людей, не отличающихся терпеливостью.

Особенности выбора

Выбирая механизм открытия ворот распашных, приходится учитывать немало важных факторов. Без этого вы либо просто не сможете установить его, либо он раньше времени выйдет из строя. Основные критерии выбора следующие:

• вес створки;
• конструкция створок, их парусность, зависящая от степени заполнения (на глухие ворота ветер воздействует с максимальной силой);
• направление открытия распашных ворот с электроприводом – наружу или внутрь;
• мощность механизма, допустимая нагрузка;
• температурный диапазон работы, устойчивость к морозам;
• расстояние от столба до створки (для линейных механизмов);
• габариты конструкции, их влияние на размер открытого проема;
Для монтажа оборудования потребовалось вырезать часть кирпичной кладки столбов Источник otkatnie-vorota.com

Стоимость оборудования и его марка тоже имеют значение. Лучше приобрести качественный линейный механизм, чем самый недорогой рычажный, несмотря на то, что последний считается более надежным.


Как сделать засовы и запоры для ворот – инструкция

Марки и производители

Решив сделать автоматическое открытие ворот, вы не испытаете проблем с выбором подходящего оборудования – его выпускают как наши, так и зарубежные производители. Перечислим самые популярные марки и их особенности.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/ustanovka-avtomatiki-raspashnyh-vorot-raspashnye

Автоматика для распашных ворот своими руками. Подготовительный этап

Линейный привод для распашных ворот.

Автоматика для распашных ворот своими руками устанавливается после соблюдения определённых правил. Чтобы длительно и надёжно эксплуатировался электропривод, следует выполнить следующую последовательность действий, проверяя:

1. Плавность и лёгкость процесса открытия/закрытия створок. Если не соблюсти этот этап, то в скором времени ворота или калитка выйдут из строя, а значит, их нельзя будет использовать по назначению.
2. Наличие достаточного зазора между воротным полотном и дорогой, что поможет беспрепятственному движению. Конструкция должна свободно открываться, при этом она не должна препятствовать проходящим мимо людям и проезжающим транспортным средствам.
3. Наличие пространства, необходимого, чтобы открыть ворота без прикосновения с поверхностями других построек. Дверки должны свободно открываться, чтобы не потерять презентабельный внешний вид и не сломаться.
4. Наличие приваренных деталей к столбам и створкам, при этом сварка осуществляется в горизонтальной плоскости. Проверяется степень качества сварных элементов, чтобы автоматическая система работала в течение длительного срока.
5. Наличие места, необходимого, чтобы прикрепить устройство для автоматического открытия ворот.

Необходимо предусмотреть приспособления, которые ограничивают ход дверей, чтобы при чрезмерном открытии они не сломались. Они привариваются на поверхности столбов или забетонированных в землю закладных.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/kak-montirovat-avtomatiku-na-vorota-varianty-otkryvaniya-raspashnyh-vorot

Установка автоматики на распашные ворота своими руками. Подготовка перед монтажом

Для того чтобы установить автоматику своими руками, необходимы следующие материалы и инструменты:

• плоскогубцы;
• дрель;
• молоток;
• шуроповерт;
• строительный метр;
• изолента.

Обычные распашные ворота отличаются от автоматических тем, что в автоматических присутствует электропривод. Поэтому прежде чем ставить привод, нужно выбрать, какой именно ставить. Есть 2 вида электроприводов – линейный и рычажный.

Для того чтобы определить, какой именно выбрать, необходимо замерить расстояние между внутренней стороной столба и петлей. Если расстояние составляет до 1,5 см, то необходимо применять линейный привод. Этот привод дешевле, чем рычажный. Если расстояние между петлей и внутренней стороной столба от 1,5 см до 3 см, используют рычажный тип привода. Этот тип привода такой же надежный, как и линейный.

После выбора привода можно выбрать комплект. Потребуется определить ширину створки, а также принять во внимание ветровые колебания.

Много людей боятся устанавливать автоматику самостоятельно из-за того, что нет достаточного опыта и знаний.

Очень важно проверить, чтобы створки двигались легко, когда запускается привод.

Если что-то мешает легкому движению створок, нужно найти причину и устранить ее, так как электропривод должен передвигаться по уровню. В противном случае столб наклонится, угол движения сместится, что плохо повлияет на автоматику конструкции. Если все неполадки устранены, можно приступать к установке автоматики, при этом четко все делать по инструкции, чтобы она функционировала долго.
