Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

  • Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
  • Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

  • Форд фокус 3 = 2,01 м.
  • Газель (цельнометаллический фургон) = 2,5 м.
  • КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

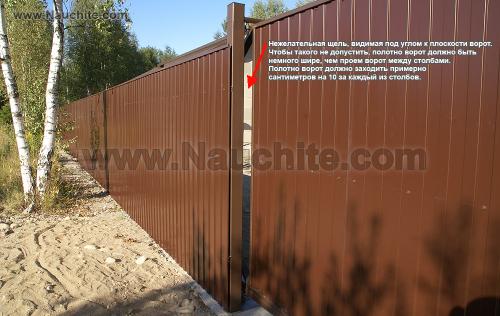

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Комплектующие для откатных ворот. Откатные ворота. Считаем оптимальную ширину проема

Комплектующие для откатных ворот. Откатные ворота. Считаем оптимальную ширину проема

Автоматика для откатных ворот. Преимущества.

Автоматика для откатных ворот пользуются большим спросом, благодаря неоспоримым достоинствам. С ними рекомендовано ознакомиться перед покупкой комплекта. Современные устройства обладают такими преимуществами:

  • Обширный ассортимент .
    Доступен выбор механизмов, представленных ведущими производителями. Они отличаются конструктивным исполнением, функционалом, техническими характеристиками и стоимостью. В процессе выбора необходимо руководствоваться рекомендациями специалистов или обращаться к сотруднику компании за помощью.
  • Высокое качество .
    Отдельные компоненты автоматизированной системы изготавливается из качественных экологически чистых материалов. Сборка осуществляется профессионалами, что гарантирует отсутствие брака. Устройство способны прослужить достаточно долго без потребности в ремонте, не вызывая проблем в эксплуатации.
  • Простота монтажа .
    Установка комплекта автоматики и откатных ворот требует соблюдения технологий и инструкций, но не вызывает сложностей. Профессионалы установят оборудование в кратчайшие сроки и после выполнения проверки на отсутствие ошибок можно приступать к его применению.
  • Универсальность .
    Доступна автоматизация откатных ворот, которые устанавливаются на территориях с разной площадью и назначением. Устройство подходит для применения на практически любых участках.
  • Практичность .
    Автоматика не вызывает сложностей в управлении. Дополнительно ее можно снабдить средствами, например, замком или задвижкой, а также фотоэлементами, датчиками движения и другими приспособлениями. Открытие и закрытие створок можно осуществлять панелью или пультом управления. При необходимости ворота открываются пользователями вручную.
  • Долговечность .
    Высокое качество сборки и надежность эксплуатации приводят к увеличению ресурса приборов. Важным условием при этом является соблюдение рекомендаций специалистов по монтажу и использованию оборудования.
  • Экономичность .
    Автоматические системы не потребляют большое количество электроэнергии, поэтому после их установки затраты пользователей существенно не увеличатся.
  • Доступность .
    Но оборудование установлены невысокие цены. Это делает его покупку доступной для широкого круга потребителей. Покупатели могут выбрать дорогостоящие функциональные модели или отдать предпочтение бюджетным вариантом для откатных ворот небольшого размера.

Комплектующие для откатных ворот спб. Комплект для изготовления ворот РОЛТЭК с гарантией на комплектующие 5 лет.

Комплекты для изготовления практичных откатных ворот Ролтэк

Ролтэк компания производитель комплектующих для ворот впервые заявила о себе на российском рынке в 2000 году. Производственное предприятие специализируется на металлообработке и успело добиться в этом направлении огромных успехов. Сегодня компания выпускает продукцию безупречного качества, отвечающую всем современным требованиям. Купить комплектующие для ворот под силу каждому потребителю, даже со средним уровнем достатка. Гибкая ценовая политика стала одной из визитных карточек организации.

Современный потребитель точно знает, где купить комплект для сдвижных ворот . Ролтэк является уникальным предприятием полного цикла по производству комплектующих, расположенным на территории Российской Федерации. Инженеры Ролтэк постоянно работают над модернизацией существующих решений и созданием новых. Партнерская сеть компании достаточно обширная. Регулярно заключаются и новые договора на поставки.

Рельса для ворот обладают высочайшим качеством и характеризуются превосходной надежностью. Продукция отечественной компании не уступает по своим показателям предложениям зарубежных брендов. Комплектующие могут быть использованы в конструкции ворот промышленного и бытового назначения.

Ассортимент

Сдвижные или откатные ворота остаются наиболее распространенным типом заградительных систем, применяемых на объектах различного назначения. Набор для производства откатных ворот успешно применяется на промышленных объектах, в частных домах, коттеджах и усадьбах. Ролтэк выпускает продукцию, которая позволяет изготавливать ворота со створками параметрами от 3 до 12 метров. Максимальный вес створки может насчитывать до 2 тонн.

Где купить комплект для сдвижных ворот , как не в компании Ролтэк? Предприятие изготавливает обширный ассортимент товаров для установки в конструкции подвесных и откатных ограждающих систем. Каждый механизм представлен несколькими модификациями. Они могут различаться в зависимости от назначения и габаритных размеров.

  • консольные трубы;
  • консольные блоки;
  • разгрузочные ролики;
  • нижние уловители;
  • приемные короба;
  • устройства, предупреждающие боковое качение.

Прежде чем заказать комплект для откатных ворот , следует определиться с его характеристиками. Наименьшими параметрами обладает система «Микро». Максимальный вес створки в готовой конструкции может составлять 350 кг. С помощью такой створки можно перекрыть проем шириной до 4 метров. Чтобы достичь максимальной экономии, достаточно правильно подобрать длину направляющих.

Опоры представляют собой саморегулируемые устройства, в которых используются ролики для ворот Ролтэк . Они обеспечивают непрерывный контакт на роликах с направляющей балкой. Механизм полностью передает нагрузку на фундамент за счет уникальной конструкции.

Направляющие, в свою очередь, представлены несколькими разновидностями: для проемов шириной 3,5м, 4,5м, 6м и 5,3м. Для производства направляющих применяется металл толщиной 3 мм, который обеспечивает повышенную надежность комплектующих. Ролтэк оптимально подбирает длины направляющих, поэтому нет необходимости обрезать изделия.

Концевые ролики для ворот Ролтэк представляют собой съемную деталь. Они выполняют функцию дополнительной опоры и позволяют существенно снизить нагрузку в месте соприкосновения детали с направляющей.

В набор для производства откатных ворот входит также нижний уловитель. Это запатентованное устройство способствует снижению уровня нагрузки, приходящейся на опоры конструкции, и эффективному ее перераспределению.

Стоимость

У нас вы можете заказать комплект для откатных ворот по доступной цене. Мы предлагаем набор для ворот сделай сам , который будет включать все необходимые комплектующие. Возможно приобретение комплекта без створки и со створкой, изготовленной на основе гнутого профилированного листа. При необходимости, стандартный набор может быть дополнен другими элементами. Стоимость готовой продукции определяется ее комплектацией и техническими параметрами.

Комплектующие для откатных ворот иркутск. Комплектующие для откатных ворот

Комплектующие для откатных ворот. Откатные ворота. Считаем оптимальную ширину проема 02

Хит продаж

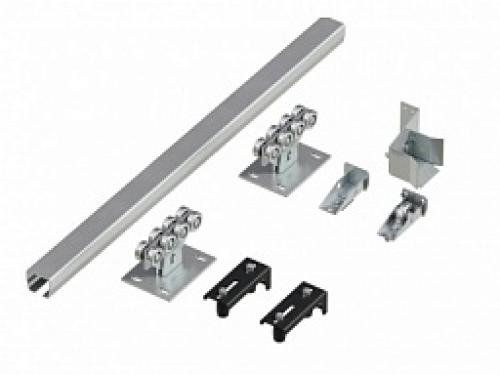

Комплект для откатных ворот с балкой 71 х 60 х 3,5 длина 6 м

Комплектующие для откатных ворот. Откатные ворота. Считаем оптимальную ширину проема 03

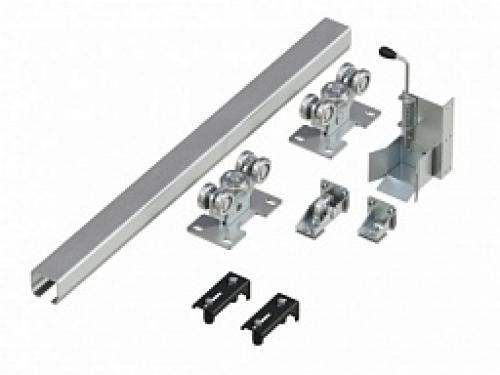

Комплект для откатных ворот с балкой 95 х 88 х 5 длина 8 м

Комплектующие для откатных ворот. Откатные ворота. Считаем оптимальную ширину проема 04

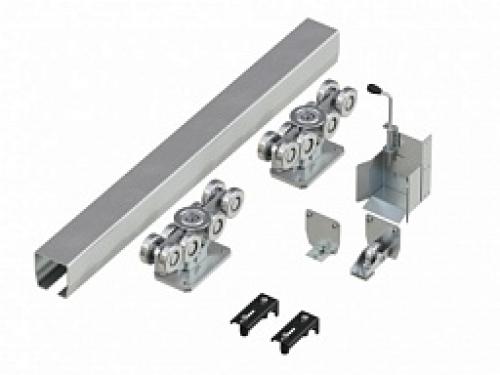

Комплект для откатных ворот с балкой 138 х 144 х 6 длина 8 м


Компания «Периметр» предлагает приобрести комплектующие для откатных ворот, производства « Doorhan ».
Балки для откатных ворот сертифицированы, отвечают действующим европейским стандартам и российским требованиям.
Ассортимент комплектов балок:
Комплект балки шириной 71 мм для сборки сдвижных воротных конструкций массой до 400 кг, длиной 6 м. Состоит из направляющих и роликов х/к 71х60х3,5;
Комплект балки шириной 95 мм для изготовления ворот весом до 600 кг. Направляющие и ролики в комплекте х/к 95х88х5;
Комплект балки шириной 138 мм для сборки сдвижных ограждений весом до 1200 кг. Состоит из направляющих и роликов х/к 138х144х6.
Предлагаемые балки для откатных ворот «Doorhan» износостойкие, долговечные, выносливые.
Их изготавливают из высокопрочной оцинкованной холоднокатаной стали в заводских условиях на высокоточном автоматизированном оборудовании.
Назначение комплектующих:
Балка – основа для крепления полотна, гарантирует его плавное перемещение на роликах;
Нижний ловитель – фиксирует в конечном положении створки, снижает нагрузку на ролики;
Верхний ловитель – фиксирует в конечном положении створки;
Ролики – гарантируют плавное движение створки, устанавливаются в фундамент;
Крышки для балки – защищают ее от грязи, мусора, влаги, увеличивая рабочий ресурс в 1,5–2 раза, работают в роли стопора, предотвращают скат полотна с роликовых опор;
Направляющие устройства – удерживают щит, направляют его, дополнительно фиксируют в вертикальном положении конструкцию.
Преимущества изделий «DoorHan»:
  • повышенные антикоррозийные свойства;
  • прочность, устойчивость к деформации, механическим воздействиям;
  • возможность регулировки роликовых опор по высоте для удобной регулировки просвета над ограждениями;
  • увеличенный рабочий ресурс, обеспечение выполнения до 100 тысяч циклов открывания/закрывания ворот;
  • простая установка;
  • возможность эксплуатации с интенсивностью до 70%.
Комплектующие для откатных ворот в Иркутске вы можете заказать по тел. +7 (3952) 280-700.

Комплектующие для откатных ворот своими руками. Полный перечень необходимых комплектующих, материалов и инструментов

Сегодня для того, чтобы самостоятельно собрать откатные ворота не нужно изобретать собственную конструкцию и искать материалы «с бору по сосенке». Современный рынок предложит вам не только полный комплект для самостоятельной сборки, но и предоставит серьезный выбор различных комплектующих и фурнитуры с учетом индивидуальных особенностей вашей конструкции. Так, например в он-лайн супермаркете www.Vorotnet.ru вы можете приобрести широчайший ассортимент комплектующих и автоматики для откатных ворот. Расскажем подробнее, из каких материалов сегодня лучше всего делать данные конструкции.

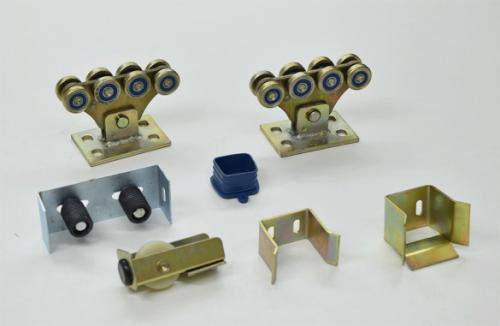

Комплектующие для откатных ворот

1. консоль (она же балка) – это основа всей системы, обеспечивающая горизонтальное перемещение створки. Консоль представляет собой рельс, внутри которого располагаются ролики. Необходимая длина консоли составляет полторы ширины проема ворот. То есть, если ширина вашего въезда 4 метра, то вам потребуется 6-ти метровая консоль.

2. две роликовые каретки . Указанные комплектующие статично закрепляются на фундаменте. Сами ролики в процессе эксплуатации находятся внутри консоли.

3. верхние поддерживающие ролики . Обеспечивает полотну ворот строго вертикальное положение.

4. концевой ролик . Фиксирует створку ворот в закрытом положении и не дает ей провисать. В закрытом положении концевой ролик фиксируется в «нижнем улавливателе».

5. верхний и нижний улавливатели «принимают» полотно ворот, не давая ему перекоситься при закрытии, а также разгружают роликовые каретки в положении «закрыто».

6. заглушка – элемент, защищающий консоль от грязи, песка и влаги.

Это то, что касается специализированной фурнитуры (комплектующих для откатных ворот), далее переходим к материалам для полотна ворот.

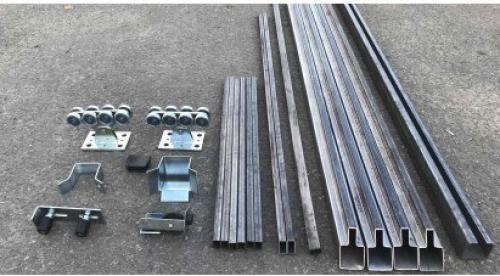

Комплектующие для откатных ворот своими руками. Полный перечень необходимых комплектующих, материалов и инструментов

Полотно ворот

Традиционно для сборки каркаса используется металлическая труба квадратного сечения 60*40 мм (для конструкции рамы) и 40*20 мм (для создания ребер жесткости и места крепления зашивки). Подобная конструкция, при всей ее надежности, имеет и свои определенные недостатки. При облицовке такого каркаса металлопрофилем нельзя сделать полностью герметичное пространство, туда попадает влага, что способствует ускоренной коррозии.

На сегодняшний день есть более технологичное и универсальное решение – использование для сборки каркаса Т-профиля, который обеспечивает высокую жёсткость конструкции и исключает проблему подтеков ржавчины, между трубой каркаса ворот и рамы для крепления профильного листа. Данное изделие стало своего рода находкой не только для компаний, профессионально устанавливающих заборы и ворота, но и для индивидуальных застройщиков. Сегодня можно без проблем приобрести Т-профиль напиленный под ваши размеры в заводских условиях с идеальными резами по 45 градусов, готовый к сварке.

7. Т-профиль . Для выбранного размера ворот потребуются 2 отрезка Т-профиля длиной 6 метров и 2 отрезка длиной 1,88 м, что обеспечит высоту конструкции около 2-х метров.

Для обеспечения жесткости конструкции дополнительно потребуются:

8. Вертикальная стойка из трубы 40х20 мм длиной 0,856 метра – 6 шт,

9. Горизонтальная перемычка из трубы 40*20 мм длиной 5,86 метров – 1 шт,

10. Раскосы из трубы 40*20 – 2 шт.

Комплектующие для откатных ворот своими руками. Полный перечень необходимых комплектующих, материалов и инструментов

Основание

Откатным воротам необходимо надежное основание, на котором крепятся роликовые каретки и фальш-столбы для обеспечения вертикальности полотна. Для этих целей необходимо приобрести:

11. Металлический швеллер шириной 200 мм и длиной, равной половине ширины проема (в нашем случае – 2м),

12. Арматура сечением 12 мм для формирования фундамента,

13. Металлическая труба 60*60 мм для фальш-столбов. Фальш-столб возле фундамента (сторона проема, в которую открываются ворота) называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, он принимает и удерживает полотно в закрытом положении.

Расходные материалы

К расходным материалам, которые потребуются для сборки и монтажа ворот относятся: саморезы по металлу, для крепления профнастила, грунтовка по металлу, специализированная краска по металлу, растворитель и герметик.

Инструменты

Безусловно, выбор инструментов зависит выбранного вами типа конструкции и используемых материалов. Так, если для каркаса ворот вы возьмете комплект с Т-профилем толщиной стенки 1,5 мм , то для его сварки лучше воспользоваться полуавтоматом. Если же толщина стали Т-профиля будет 2 мм , то вполне сгодится недорогой инвертер и пачка 3-х миллиметровых универсальных электродов.

Если для крепления профлиста вы выбираете саморезы по металлу, то необходимо вооружиться шуруповертом. Данную работу можно также выполнить при помощи заклепок, в этом случае потребуется заклёпочник.

Для нарезки металла и зачистки сварных швов достаточно болгарки 125мм, плюс отрезные и шлифовальные круги. Кроме того, вам понадобятся молоток и уровень.

Можно приступать к монтажу.
