Безопасными считаются следующие размеры гаражных секционных ворот: ширина ворот 240-250 см, высота 200-250 см. Оптимальные параметры (ширина) конструкции зависят от многочисленных факторов:

1. Размеры автомобиля – это может быть малогабаритный легковой автомобиль, семейный вместительный автомобиль, грузовой фургон или другие модели. Чем больше ширина ворот, тем проще сменить небольшой автомобиль на более серьезный. Если в гараже стоит газель или мощный внедорожник, то секционные конструкции должны иметь минимум следующие размеры: 300*250 см (ширина*высота).
2. Расположение постройки относительно участка и входных ворот. Какая ситуация с подъездными путями? Если, въезжая в гараж, придется маневрировать, стоит задуматься о том, что необходимо установить более широкие ворота.
3. В каких целях используется гаражное пространство – во многих случаях гараж превращается в хранилище для различных личных предметов и овощей, этот факт не нужно упускать на стадии определения габаритов ворот. Размеры проема в таком случае будут иметь большое значение.
4. Предназначение гаража. Сегодня различают несколько типов конструкций. Промышленные – устанавливаются на предприятиях складского и производственного назначений, гаражные – устанавливаются в частных постройках. Проем здесь также весьма важен.
5. Изготовитель. У каждого производителя имеются свои стандарты, потому что, каждый из них ориентирован на определенный рынок.
6. Предназначение в зависимости от количества ТС. Параметры ворот и размеры гаража зависят от того, какое число автомобилей там находится одновременно. Рассматривать вариант стандартных ворот необходимо с учетом вышеперечисленных факторов.

Стандартные размеры ворот дорхан. Когда важна высота притолоки: модели RSD01BIW и RSD01BIW-SC

Если к воротам нет каких-либо особых требований, то есть смысл остановиться на классике, в которой нет ничего лишнего, но при этом есть достаточная надёжность. DoorHan предлагает модели RSD01BIW и RSD01BIW-SC – они разрабатывались специально для объектов частного сектора и рассчитаны на среднюю интенсивность эксплуатации.

Обе модели собраны из стальных сэндвич-панелей и оснащены пружинами растяжения. В базовую комплектацию входит: устройство безопасности с системой «пружина в пружине» и двойной трос, предотвращающий падение полотна в аварийной ситуации.

Ворота RSD01BIW спроектированы под сравнительно небольшие размеры въездного проема и обладают следующими характеристиками:

• Термоэффективность: теплое полотно ворот надежно герметизирует проем.
• Внешняя сторона панели имеет текстуру «под дерево», которая хорошо скрывает мелкие дефекты.
• Внутренняя сторона повторяет практичную в ежедневном использовании структуру «стукко».

Ворота RSD01BIW Источник doorhan.ru

Модель RSD01BIW0SC по материалам и конструктивным особенностям совпадает с RSD01BIW, но несколько отличается в размерах. Покупателю предлагается 13 стандартных комплектов: от 2 500 х 2 115 мм до 3 350 х 2 390 мм. Установить ворота можно самостоятельно.

Так как механизм открывания секционных ворот крепится как раз под потолком, и при открывании поднимает полотно наверх, то здесь важен такой параметр, как высота притолоки – расстояние между потолком и проемом входа. Для автоматических ворот минимальный размер притолоки составляет 130 мм.

Минимальный размер боковых расстояний (пристенков) – 100 мм, поэтому монтировать воротные системы RSD01BIW и RSD01BIW-SC можно там, где другие модели не помещаются. Если в гараже отсутствуют боковые расстояния и притолока, то для этой серии можно выбрать встроенный монтаж.

Ворота RSD01BIW-SC Источник doorhan.ru

Небольшой вес и повышенная коррозионная стойкость: модель RSD01LUX

В линейку конструкций с пружинами растяжения входит модель RSD01LUX. Особенностью этих ворот является сэндвич-панель из алюминия – прочная, легкая, простая в монтаже, не уступающая стальным панелям по теплосберегающим свойствам. Алюминиевые ворота с маркировкой LUX – уникальное по своим характеристикам изделие, обладающее повышенной коррозионной стойкостью.

На заметку! Ворота RSD01LUX являются инновационной разработкой концерна DoorHan. У других производителей подобных моделей нет.

Размеры и требования к проему:

• минимальная притолока – 110 мм (без автоматики);
• минимальные боковые расстояния –100 мм.

Прочные и тяжелые: модель RSD02

В моделях этой серии за балансировку отвечают торсионные пружины, изготовленные из закаленной проволоки. Торсионным пружинам требуется больше места, чем пружинам растяжения, поэтому минимальный размер притолоки и боковых расстояний (пристенков) здесь увеличен. Сэндвич-панели изготовлены из стали, а устойчивость к коррозии обеспечивает «Антикоррозионный пакет».

Размеры и требования к проему:

• высота – 1800-3500 мм;
• минимальная притолока – 150 мм;
• минимальные боковые расстояния – 120 мм.

Ворота RSD02 с торсионным механизмом Источник doorhan.ru

• Комплектация. В качестве дополнительной опции можно приобрести окно, изготовленное по индивидуальным замерам, калитку, устройство защиты от обрыва пружины или троса, антикоррозионный пакет комплектующих, механический замок и механическую задвижку.
• Цветовые решения. Предлагается 13 стандартных цветов, также возможна окраска в любой другой цвет по карте RAL.
• Дизайн. Возможны следующие решения поверхности: «доска», «филенка», «волна», «горизонтальная полоса» и «широкая центральная полоса».

Типы и размеры гаражных ворот для частного дома и производства

Легкие и коррозионностойкие: модель RSD02ALU

Модель RSD02ALU также оснащена торсионным механизмом, но полотно изготовлено из алюминиевых сэндвич-панелей. Данную модель ворот предлагает на российском рынке только концерн DoorHan.

Проверенная временем, надежная в эксплуатации конструкция в новом алюминиевом исполнении. Легкая и прочная алюминиевая панель толщиной 40 мм обладает высокой коррозионной стойкостью.

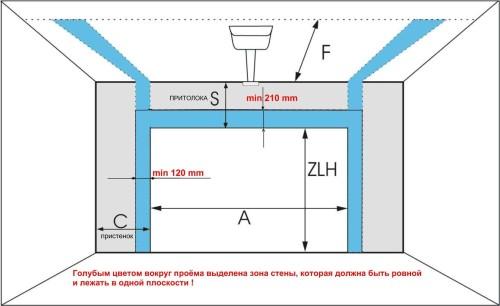

Стандартные размеры секционных гаражных ворот. Какие они бывают?

Многие автомобилисты уделяют большое внимание обустройству своего гаража. Немаловажным элементом в этом вопросе являются правильно подобранные по размеру гаражные ворота.

Секционные гаражные ворота

Однако для того чтобы они безупречно работали и радовали вас своей функциональностью долгое время их следует правильно установить в проем гаража. Для этого необходимо будет произвести наиболее точный замер всевозможных параметров и нарисовать подробный чертеж будущей конструкции.

На основе полученных данных вы сможете определить для себя оптимальные размеры гаражных ворот.

Важно понимать, что для разных типов конструкций и механизмов существуют свои особенности. Поэтому важно брать во внимание не только величину гаражного проема, но и прочность материала из которого построен гараж, а также вес самих ворот.

Несущая стена должна быть прочной и выносить нагрузку, которые оказывают ворота при открывании и закрывании. Если у вас проем выполнен из кирпича или бетона, можно смело устанавливать любой тип гаражных ворот.

Но если использованы такие материалы, как пенобетонные плиты, проем следует укрепить металлическим обрамлением.

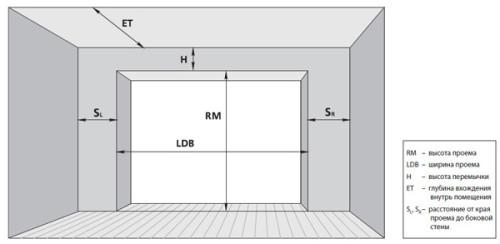

В целом, чтобы сделать правильный замер и приобрести ворота с подходящим размером следует учитывать:

• высоту и ширину входного проема;
• расстояние от верхней границы входного отверстия до крыши гаража (перемычки);
• величину боковых сторон.

Размер ворот

Учитывая все эти моменты, вы сможете сориентироваться по поводу оптимальной модели изделия. Главное, тщательно измеряйте проем рулеткой, обратите внимание на прямолинейность всех углов и сторон, проверьте их уровнем. Если где-то выявлены деформации, выровняйте их цементным раствором для того, чтобы рама гаражных ворот вошла идеально.

Обращайте внимание также на стандартные размеры, которые сегодня устанавливаются многими производителями. Эти показатели учитываются при изготовлении продукта.

Рассчитаны они по величине легкового автомобиля и дополнительных зазоров для его маневров. Так, ширина средней машины составляет от 1,5 до 2 метров, стандартные боковые промежутки рассчитываются в эквиваленте примерно 35-50 см.

В итоге стандартная ширина проема выходит около 2,5-3 метров. Тот же принцип работает при расчете высоты, стандартные параметры которой составляют около 2-2,5 метра.

Для двух автомобилей въездное пространство должно быть не меньше 4 метров. Так что ваш замер перед покупкой гаражных ворот должен основываться на величие автомобиля, под который они выбираются.

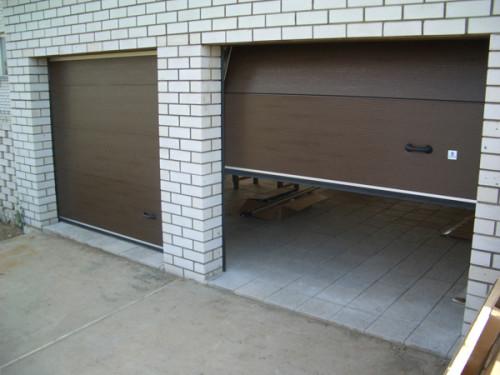

Секционные ворота

Замеряем параметры и устанавливаем врата секционного типа

Особое внимание нужно уделить монтажу секционных ворот, поскольку такое изделие требует запас места в потолочной части гаража для крепления горизонтальных направляющих балок.  Для установки конструкции следует сделать ювелирно точный замер.

От качества установки подвижной системы будет зависеть дальнейшая ее работа. Поэтому перед покупкой секционных ворот уделите внимание таким важным особенностям:

• Ширина входного пространства должна быть не менее 2,5 метра и не больше 5 метров.
• Высота проемного отверстия ­– от 2 до 3 метров.
• Размер перемычки или притолока. Этот параметр является определяющим при установке различных видов секционных ворот и автоматического механизма для них. Для потолочной автоматики с торсионными пружинами промежуток между крайней стороной входного отверстия до крыши должен быть не меньше 23 см, а для навального привода в связке с системой натяжных пружин не меньше 15 см.
• Величина боковых стенок от края проема должна быть не менее 12 см, поскольку эта зона предусмотрена для крепления направляющих профилей.

Размеры секционных гаражных ворот

Общепринятый стандарт

Общепринятые стандартные размеры для ворот секционного типа составляют 2 метра в высоту и 2,5 метра в ширину. Многие производители сегодня изготавливают свои модели под заказ, поэтому измерив величину входного отверстия, и предоставив полученные данные компании, вы можете заказать приемлемые для своего гаража размеры полотна.

Итак, учитывая все эти нюансы, ваши секционные ворота прослужат вам долго и у вас не должно возникнуть каких-либо проблем при монтаже.

Стандартный размер секционных ворот. Стандарты ширины и высоты ворот для гаража

Занимаясь проектированием гаража, основное внимание уделяют расчету его размеров. И здесь важны не только общая высота, ширина постройки, но и

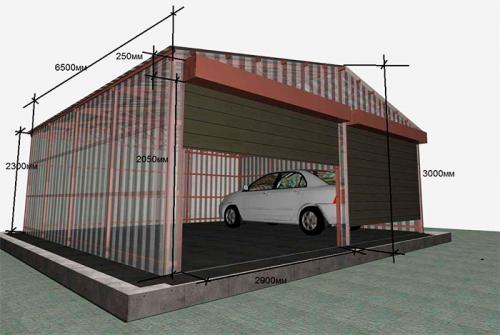

Типовые размеры гаражных ворот

При разработке чертежа конструкции важно учесть:

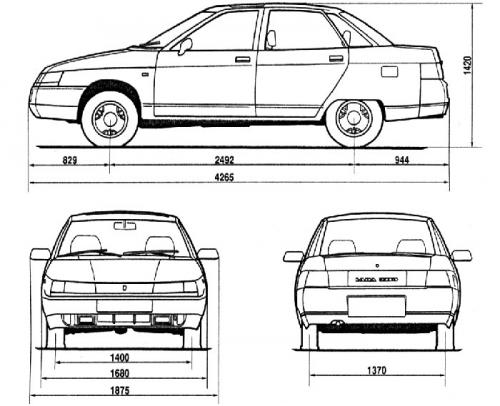

1. Габариты, количество размещаемых автомобилей. Во внимание берется наличие багажника и высота машины вместе с ним, ширина авто с боковыми зеркалами.
2. Особенности въезда в гараж. Учитывается, будет ли конструкция построена выше или ниже уровня грунта, наличие поворотов, качество обзора.
3. Как близко гараж находится от забора, автомагистрали.
4. Способ открытия дверей. Потребуется установка калитки или нет.
5. Предполагается ли усовершенствование этой машины или покупка новой.

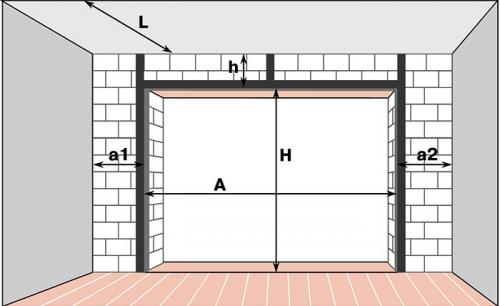

Размеры ворот. A – ширина проема. H – высота проема. h – притолока (перемычка). a1 – заплечик левый. a2 – заплечик правый. L – глубина.

Если решено заказывать ворота у одного из производителей, то лучше заранее ознакомиться с их размерной сеткой полотен или пригласить на объект замерщика.

Стандартные

Независимо от того, будут ли ворота самодельные или покупные, они должны быть смонтированы так, чтобы автомобиль свободно заезжал в гараж и при этом по бокам оставались зазоры.

С этой целью к ширине машины прибавляют по 30 см с каждой стороны.

Если ширина автомобиля от 1,8 до 2 м, то оптимальной шириной проема будет 2,5 м. Этот показатель считается самым ходовым у большинства заводов-изготовителей.

Высота гаражных ворот по ГОСТу для легковых авто – от 2,3 до 2,6 м.

Среди владельцев дач, частных домов спросом пользуются такие типы створок с соответствующими им размерами:

• распашные – 4*2 м;
• рулонные (рольставни) – 4*2,7 м;
• секционные – 2,25*2 м;
• откатные (сдвижные) – 3*1,9 м;
• подъемные с поворотом – 2,4*2,2 м.

ГОСТ размеров металлических ворот для гаража:

• http://docs.cntd.ru/document/1200156975

Минимальные

Если площадь участка небольшая и хозяевам необходимо максимально сэкономить пространство, то допускается использовать минимальные размерные величины.

При условии ровного заезда для обычного легкового автомобиля хватит ширины 2 м. Под мотоцикл требуется оставить 1,8 м.

По высоте ворота гаража должны быть минимум 1,8 м, но находиться в помещении с такими низкими потолками будет некомфортно. Поэтому на высоте лучше не экономить.

Максимальные

Ограничений со стороны законодательных нормативов нет. Все зависит от технических возможностей производителей, предпочтений хозяев.

В зависимости от способа открытия ворот, материала для обшивки размерная сетка разных компаний различается.

При стандартной комплектации максимальной высотой считается 3,08 м, шириной – 6 м. По требованию заказчика возможно создание больших створок. Зачастую это касается обустройства промышленных зданий, складских ангаров, автосервисов и автомоек.

Распространенные размеры проема в зависимости от типа ворот

Если из дома в гараж не предусмотрен прямой проход, то лучше сделать в воротах встроенную калитку, чтобы  при необходимости попасть в помещение со двора.

Выпускается несколько вариантов ворот, которые отличаются способом открытия, управления (автоматически, вручную).

Разберем особенности устройства каждого из них.

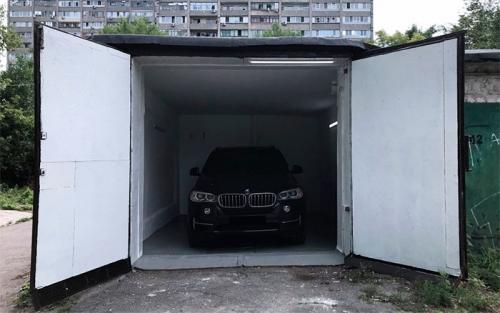

Распашные

Общепринятый вид ворот для гаража.

Конструкция проста: рама, сваренная из металла, с двумя створками крепится к коробу на петлях.

Распашные ворота легко сделать самостоятельно.

Минус – необходимо свободное пространство перед гаражом для открытия.

Секционные ворота размеры проема. Стандартные размеры гаражных секционных ворот

Секционные ворота для гаража : размеры определяются оптимальной высотой и шириной, которые позволят беспрепятственно парковать транспортное средство. Стандартными считаются следующие значения: ширина – 2,4-2,5 метров, высота – 2-2,5 метра.

Нюансы при определении размеров ворот

Гаражные секционные ворота размеры надо подбирать по определенным параметрам, давайте с ними ознакомимся поближе. Ведь делая установку своими руками, учитывать надо все.

 Итак:

• Габариты вашего автомобиля : легковой или крупный внедорожник, или вместительный универсальный для всей семьи, или это вообще фургон? Грамотнее всего будет подбирать размер ворот с учетом того, что размеры транспортного средства в будущем могут увеличиться в зависимости от надобностей семьи. Если в перспективе ваш гараж примет под свою крышу фургон или другого крупного «жильца», то стоит подбирать завышенные параметры заранее: достаточно будет – 3×2.5 метра.
• Разработка гаражной постройки – важный этап, т.к. заранее необходимо учитывать, как вы будете парковать транспортное средство, и насколько сильно придется маневрировать для этого. Если от въездных ворот к гаражу ведет не ровный участок, то также стоит заранее расширять въездной проем.
• Предназначение гаражной постройки может не ограничиться лишь парковочным местом, но и может стать складом ваших вещей. Позаботьтесь заранее об удобстве их транспортировки через проем ворот.

Специфика в процессе монтажа секционных гаражных ворот

Размеры на секционные гаражные ворота надо определять и с учетом установки.

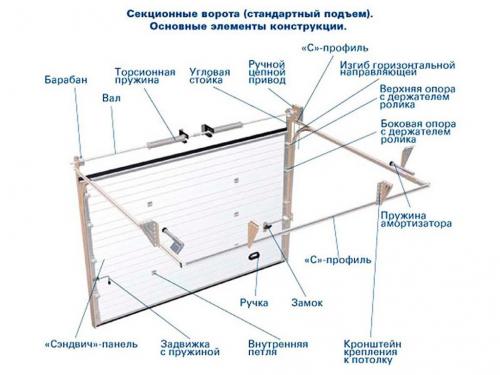

Стандартная комплектация секционных ворот

 Итак:

• Глубина, на которой устанавливаются ворота в стенном проеме, может варьироваться, т.к., например, ворота с электроприводом (см. Привод гаражных ворот: разновидности и правила выбора ) нуждаются в дополнительном пространстве при монтаже и глубина составит более 3 метров. Соответственно выбор ворот должен производиться раньше строительства самой гаражной коробки, т.к. он будет влиять на толщину стены в месте монтажа. Также и механизм, находящийся сверху, влияет на высоту ворот.
• Перемычка (участок стены от верхней границы проема ворот до потолка) – это необходимая зона для эксплуатации тех или иных ворот. Допустимой высотой для нее является 2,1 м, а, не имея дефицита в стройматериалах, можно довести ее до 3,5 м.
• Плоскость стены по бокам от проема должна составлять по 1-1,2 м в обе стороны. Как и перемычка, эти участки сыграют важную роль, к примеру, при монтаже привода автоматических ворот.
• Обязательным условием безопасной эксплуатации является отсутствие на стенах любых инженерных коммуникаций и освещения, которые могут быть повреждены направляющими секционных ворот в ходе их использования.
