Содержание
  1. Установка автоматики распашных ворот. Распашные
  2. Автоматика на распашные ворота. Автоматика для распашных ворот: виды приводов
  3. Установка распашных ворот. Распашные ворота – изготовление и установка своими силами
  4. Установка автоматики на распашные ворота своими руками. Что представляют собой распашные ворота на дистанционном управлении
  5. Автоматика для распашных ворот наружу. Особенности распашных ворот с автоматикой
  6. Установка автоматических ворот. Установка приводов распашных ворот

Установка автоматики распашных ворот. Распашные

Установка автоматики распашных ворот. Распашные

Схема: 1 – привод, 2 – блок управления, 3 – ключ-кнопка, 4 – сигнальная лампа, 5 – антенна радиоуправления, 6 – фотоэлементы в створе ворот, 7 – фотоэлементы на стойках, 8 – механические упоры.

Простой вариант ворот . Их можно сделать самим. Состоят из двух створок, которые открываются внутрь двора или на улицу. Створки фиксируются петлями к столбам, из-за чего к последним предъявляются требования повышенной прочности и жесткости. Если устойчивость опор будет слабой, то уже скоро это приведет к заклиниванию дверей или деформации всей конструкции.

Для установки автоматических распашных ворот понадобятся два синхронно функционирующих электропривода, когда для других типов створок достаточно одного.

Подходящие механизмы приводов бывают следующими:

  1. Линейный . Корпус продолговатой формы с редуктором сделан из стали или алюминия. Механизм оснащен винтовой или червячной передачей, которая работает за счет изменения длины штока. Основная часть изделия фиксируется кронштейном к столбу, который держит створку. Кронштейн привода, который будет двигаться, расположен на червячном валу и крепится к самой створке. В домашних условиях линейный привод получится сделать из актуаторов для спутниковой антенны или можно будет собрать винтовой привод.
  2. Рычажный . Редуктор спрятан в корпус из пластика. Два рычага соединяются между собой подвижным шарниром. Привод крепится к столбу, который держит створку. Принцип работы напоминает движение руки. Самодельный рычажный привод можно получить из покупных стеклоподъемников, стеклоочистителей.
  3. Подземный . Подвид рычажного привода. Его особенность заключается в скрытой установке, чтобы на поверхности остался видным только рычаг, который соединяется со створкой. Часто используется при монтаже ворот из дерева, украшенных резьбой, или кованых, чтобы современный механизм не нарушал дизайн ворот.

Автоматика на распашные ворота. Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

Автоматика на распашные ворота. Автоматика для распашных ворот: виды приводов

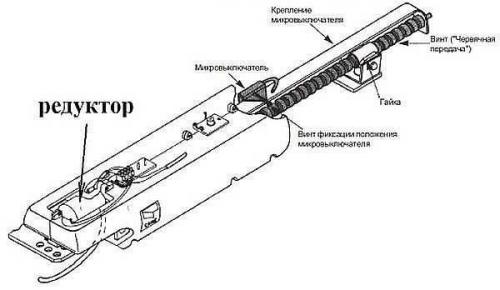

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Автоматика на распашные ворота. Автоматика для распашных ворот: виды приводов

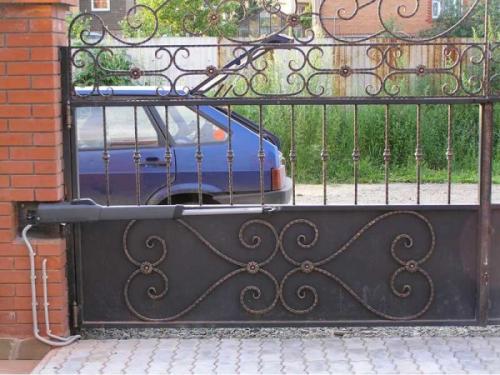

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика на распашные ворота. Автоматика для распашных ворот: виды приводов

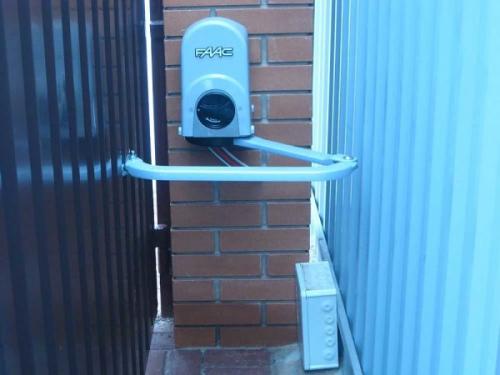

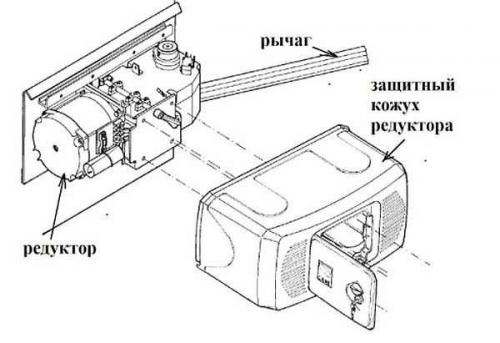

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Автоматика на распашные ворота. Автоматика для распашных ворот: виды приводов

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Автоматика на распашные ворота. Автоматика для распашных ворот: виды приводов

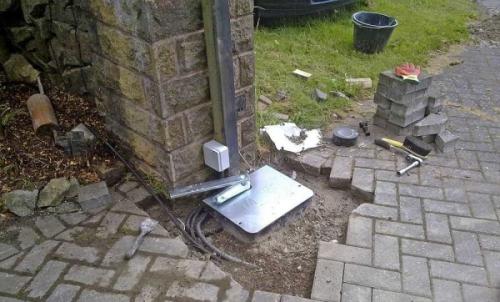

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Автоматика на распашные ворота. Автоматика для распашных ворот: виды приводов

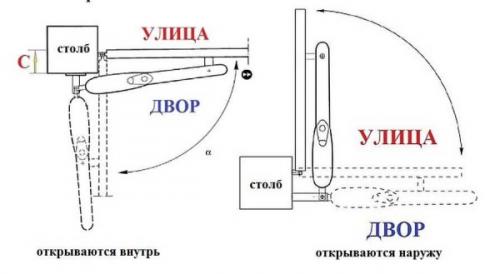

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Автоматика на распашные ворота. Автоматика для распашных ворот: виды приводов

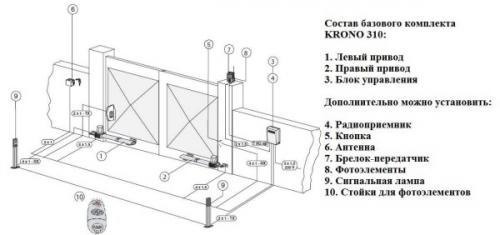

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Установка распашных ворот. Распашные ворота – изготовление и установка своими силами

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

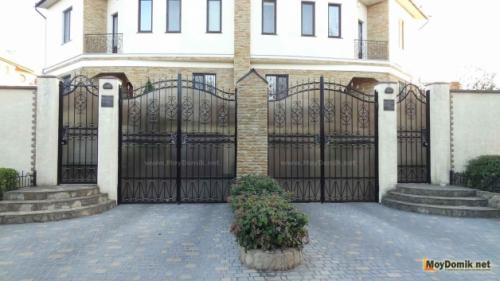

Установка автоматики распашных ворот. Распашные 08 Распашные ворота своими руками – изготовление

Преимущества распашных ворот:

  • простая конструкция;
  • относительно низкая цена;
  • нетребовательны в обслуживании;
  • длительный срок эксплуатации;
  • прочность;
  • простота эксплуатации;
  • неограниченная возможность выбор дизайнерских решений и формы;
  • отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
  • возможность установить автоматику.

Недостатки:

  • необходимость предусмотреть довольно много места для открытия-закрытия;
  • необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

  • столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;
  • рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;
  • отделочный (облицовочный) материал для обшивки;
  • петли;
  • задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

  • болгарка. Предназначена для резки и шлифовки металлических заготовок;
  • нарезные диски;
  • шлифовальные диски;
  • сварочный аппарат;
  • электроды;
  • рулетка;
  • строительный уровень;
  • уголок;
  • молоток;
  • лопата;
  • мастерок.

Вспомогательный:

  • компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
  • дрель. Если понадобится для крепления обшивки ворот;
  • клепатель, а также заклепки к нему.

Материал

  • труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;
  • труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

  1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
  2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
  3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

  • петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;
  • замки. Могут быть механические и электромеханические. Выбор на усмотрение;
  • краска. Нужна для окраски стоек и/или обшивки;
  • обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;
  • автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

  1. этап – установка стоек для навешивания ворот.
  2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

Установка автоматики на распашные ворота своими руками. Что представляют собой распашные ворота на дистанционном управлении

Установка автоматики распашных ворот. Распашные 09

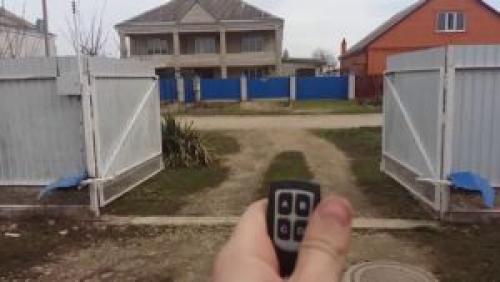

Работа распашной системы от дистанционного управления

Из всех типов автоматических ворот распашные – самые распространенные и наиболее привычные. Каркас их создается из жесткого профиля. Для обшивки применяются панели, которые могут быть изготовлены из дерева или металла. Можно применить и кованые решетки, но их покупку далеко не каждый может себе позволить.

Основными элементами конструкции любых распашных ворот являются:

  • столбы, к которым прикрепляются створки ворот;
  • сами створки (при желании, с врезной калиткой);
  • петли, посредством которых осуществляется крепление;
  • центральные и боковые упоры;
  • ручки для более удобного открывания и закрывания;
  • засов;
  • электроприводы с кронштейнами.

Столбы, к которым прикреплены створки, могут быть соединены друг с другом в верхней части с помощью уголка или швеллера. Обычно это делается, когда масса створок слишком большая. Соединение не позволяет столбам расходиться в разные стороны или, наоборот, сходиться.

Открывание распашных ворот осуществляется по классической схеме: пара створок распахивается в разные стороны. Для того чтобы контролировать процессы открывания и закрывания, используются специальные рычаги. На каждой створке имеются электрические приводы, от которых с помощью рычагов передается энергия.

Открываться автоматические распашные ворота могут в обе стороны: внутрь и наружу. С точки зрения пожаробезопасности, лучше установить створки таким образом, чтобы они открывались в сторону дороги. Это поможет избежать лишних неприятностей во время возможного пожара. Кроме того, ворота, открывающиеся наружу, выглядят более красиво. Главное, заранее перед их установкой позаботиться о том, чтобы было достаточно места для их открывания.

Также возможны автоматические распашные ворота вместе с врезной или отдельно стоящей калиткой. Открыванием калитки, как и воротами, можно управлять дистанционно. Она комплектуется электромеханическим замком. Стандартные размеры калиток – 1,8*0,8 м.

Автоматика для распашных ворот наружу. Особенности распашных ворот с автоматикой

Любая автоматика для ворот – распашных, откатных или подъемных – требует подключения к электрической сети. Оно выполняется проводами в защитной оболочке – гофрированной трубе или кабель-канале. Лучше всего прокладывать их под землей.

Схема подключения распашных приводов Источник zakupka.com

Механизм открывания распашных ворот имеет свои особенности, часть которых выгодно отличает их от автоматики других типов.

Достоинства

Механизмам, отвечающим за автоматическую работу распашных створок, свойственна простота конструкции, неприхотливость в эксплуатации и долговечность. Он легко справляется с нагрузками, присущими частным владениям. А для промышленных объектов с увеличенной интенсивностью движения транспорта подбирают устройства с усиленными элементами.

К плюсам таких систем относятся:

  • возможность установки на ограниченной площади на участках, где невозможно поставить откатные ворота;
В таких условиях возможна установка только распашных ворот Источник na-dache.pro
  • возможность открывания ворот как во двор, так и на улицу;
  • простота монтажа и самих ворот, и механизмов;
  • доступная стоимость автоматики и её установки;
  • возможность использования для створок из любых материалов;
  • возможность размещения в любой части створки.


Как правильно сварить гаражные ворота: советы профессионалов

Недостатки

Механизм автоматического открывания ворот распашных очень чувствителен к ветровой нагрузке, особенно к шквалистым порывам ветра. Этот момент нужно учитывать, предусматривая дополнительные упоры и выбирая устройства с запасом прочности. Есть у них и другие минусы.

  • Оборудование может заедать и выходить из строя при изменении геометрии ворот – их провисании, деформации петель, усадке столбов.
  • Площадка перед воротами всегда должна быть чистой и свободной от любых препятствий.
  • При использовании устройств без концевого выключателя требуется установка опор для створок.
  • Для долгой и бесперебойной работы механизм для открывания ворот необходимо регулярно осматривать, смазывать.
  • На открывание и закрывание створок требуется в среднем 16-20 секунд, что может раздражать людей, не отличающихся терпеливостью.

Особенности выбора

Выбирая механизм открытия ворот распашных, приходится учитывать немало важных факторов. Без этого вы либо просто не сможете установить его, либо он раньше времени выйдет из строя. Основные критерии выбора следующие:

  • вес створки;
  • конструкция створок, их парусность, зависящая от степени заполнения (на глухие ворота ветер воздействует с максимальной силой);
  • направление открытия распашных ворот с электроприводом – наружу или внутрь;
  • мощность механизма, допустимая нагрузка;
  • температурный диапазон работы, устойчивость к морозам;
  • расстояние от столба до створки (для линейных механизмов);
  • габариты конструкции, их влияние на размер открытого проема;
  • Для монтажа оборудования потребовалось вырезать часть кирпичной кладки столбов Источник otkatnie-vorota.com

    Стоимость оборудования и его марка тоже имеют значение. Лучше приобрести качественный линейный механизм, чем самый недорогой рычажный, несмотря на то, что последний считается более надежным.


    Как сделать засовы и запоры для ворот – инструкция

    Марки и производители

    Решив сделать автоматическое открытие ворот, вы не испытаете проблем с выбором подходящего оборудования – его выпускают как наши, так и зарубежные производители. Перечислим самые популярные марки и их особенности.

Установка автоматических ворот. Установка приводов распашных ворот

Существует два варианта распахивания створ ворот, это открывание внутрь двора, и на улицу.

Открывание створ внутрь двора

Приводы рекомендуется крепить на среднем ребре жесткости воротной рамы, но при необходимости можно крепление сделать и выше, и ниже середины, главное, чтобы кронштейн на створе крепился к жесткой трубе, принадлежащей каркасу ворот, при этом следует стремиться к тому, чтобы створки останавливались жестко, без вибраций.

Установка автоматических ворот. Установка приводов распашных ворот

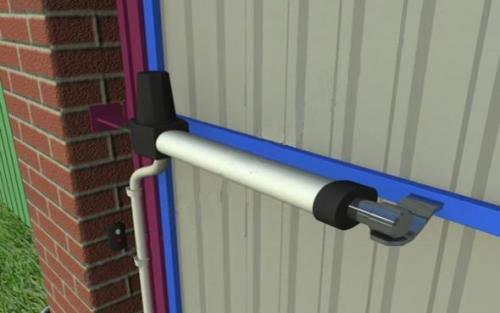

Крепление привода к полотну ворот

Начнем с распашных ворот, которые открываются внутрь двора. Существует важная особенность, на которую следует обратить внимание. При открывании створ внутрь есть ограничение по размерам при установке привода.

От края столба до центра кронштейна должно быть не более 6 см. Особенность состоит в том, что многие кладут столбы из кирпича или природного камня (размером 38х38 см и даже более), и размещают закладную посередине столба. Расстояние от края столба до центра закладной получается гораздо больше 6 см. Установленная таким образом линейная автоматика работать не сможет.

При открывании створ вовнутрь крепление должно быть установлено ближе ко двору. Если опорным столбом служит металлический столб 100х100мм, то крепление может находиться посередине, и всё будет отлично функционировать.

При монтаже специальный стальной кронштейн привода, который входит в комплектацию, приваривается к закладной. К металлическому столбу кронштейн приваривают непосредственно к профилированной опоре, соблюдая все размеры, указанные в инструкции. Второй кронштейн для крепления приваривается к воротным створам, на расстоянии 910 мм от первого. При этом, закрепляя двигатели на кронштейне на столбе, не забывайте установить специальную втулку, она входит в набор автоматики.

Соблюдая все условия монтажа, оборудование устанавливают строго в вертикальном и горизонтальном направлениях, электропривод будет работать без проблем и технических неприятностей.

Установка автоматических ворот. Установка приводов распашных ворот

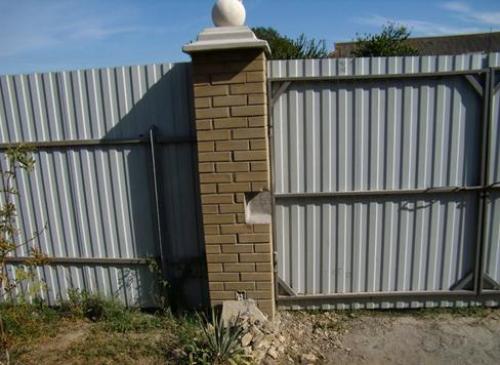

Ниша в столбе для установки линейной автоматики

Для установки линейного привода на кирпичном столбе крепление устанавливают в середине столба, для этого в месте крепежа делают выемку или нишу, и когда условия установки совпадут с условиями, описанными выше, производят монтаж привода.

Распахивание створ ворот на улицу

Распахивание ворот наружу обычно не составляет проблем для монтажа линейных приводов. Вообще-то это тоже самое распахивание внутрь, только повёрнутое на 90°.

Стоит обратить внимание, что оборудование линейных приводов займёт в проеме ворот по 15 см с каждой стороны, и если размер ворот невелик, то устанавливать их имеет смысл повыше, чтобы не занимать проезд.

Установка автоматических ворот. Установка приводов распашных ворот

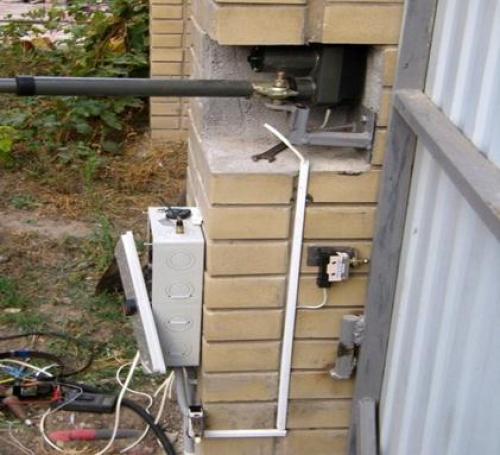

Установка автоматики в нише столба

Кронштейны для крепления в этом варианте тоже находятся на расстоянии 910мм. Второй кронштейн желательно приваривать к трубе каркаса створа.
