Перед тем, как приступить к сборке воротной конструкции, важно познакомиться с особенностями механизма и принципом его функционирования. Модели ворот с полотном в виде секций разнообразны по дизайну, способу управления, типу подъема, но сходны по принципу действия. Секционные ворота – устройство, снабженное подъемным механизмом со следующими особенностями:

• Классическое полотно состоит из двух секций, связанных между собой петлями на шарнирах, но распространены варианты с 4-6 секциями.
• По краям проема закрепляются направляющие (стальные профили с кронштейнами). Они крепятся не только к проему, но и к потолку, с помощью подвеса.
• Когда ворота открываются, полотно, секция за секцией, поднимается вверх и затягивается по направляющим в пространство под потолком. Во время закрывания операция проходит в обратном порядке.
• Управление бывает ручным или автоматическим. Узел подъема/опускания выглядит, как система тросов и барабанов, их уравновешивает пружинный механизм.

Система направляющих секционного полотна Источник мособлжилсервис.рф

• Пружинный механизм помогает балансировать полотно, благодаря чему двигать секционные ворота вверх-вниз несложно в ручном режиме даже даме хрупкого телосложения.
• Балансировочный механизм работает двумя способами: с помощью пружин растяжения (реализовывается в небольших конструкциях, предназначенных для частных гаражей) или с помощью торсионных пружин (чаще применяется в промышленных конструкциях).

Размер ворот подбирается по проему. Модели для частного гаража имеют небольшие размеры и подходят для самостоятельной установки. Стандартные габариты частных воротных систем вписываются в следующие размеры:

• Ширина секции лежит в пределах 35-60 см.
• Высота полотна: 2-4 (реже 6) м.

Источник: https://stroyvsepodryad.info/novosti/sekcionnye-vorota-sposoby-montazha-chto-nuzhno-znat-vybiraya-vorota

Монтаж секционных ворот инструкция. Установка секционных ворот своими руками: пошаговая инструкция

Секционные ворота — современные конструкции для обустройства комфортного гаража. При их открытии полотно из сэндвич-панелей поднимается вверх, параллельно потолку, поэтому такие ворота, в отличие от, например, конструкций с распашными створками, оптимально подходят для установки в помещениях с ограниченным пространством перед входом.

Чтобы изделия работали долго и исправно, необходимо грамотно их установить. Безусловно, во избежание ошибок монтаж следует доверить профессионалам. Однако для тех, кто все же планирует самостоятельную установку, мы подготовили полезную пошаговую инструкцию.

Шаг 1. Замеры

Первое, что необходимо сделать перед тем, как установить секционные ворота самому, — произвести замеры проема. Важно, чтобы все расчеты были выполнены максимально точно, потому что ошибка даже в несколько миллиметров грозит серьезными последствиями — перекосом конструкций, их некорректной работой и быстрой поломкой.

Чтобы правильно смонтировать подъемные ворота, необходимо определить ширину и высоту проема, глубину помещения, высоту притолоки, а также ширину пристенков (рис. 1).

рис. 1

Ширину проема измеряют по трем точкам (рис. 2). Для обеспечения беспрепятственного въезда в гараж и выезда из него данный показатель должен превышать ширину автомобильного кузова с учетом боковых зеркал на 60-80 см.

рис. 2

Высота проема также определяется по трем точкам (рис. 3). Она должна быть на 20-30 см больше высоты автомобиля. Если же у ворот планируется ручное управление, то — от 35 до 50 см. Кроме того, важно учесть, предусмотрены ли на крыше машины антенна или дополнительный багажник.

рис. 3

Чтобы воротное полотно при открытии могло беспрепятственно разместиться под потолком и при этом хватило места для установки автоматики, важно предусмотреть достаточную глубину гаража. Вычисляется она по следующей формуле: высота проема + 100 см.

Следующим шагом рассчитываем высоту притолоки (перемычки) , которая важна для последующей корректной установки направляющих профилей и пружинного механизма:

• Если площадь ворот не превышает 8 м², то высота притолоки должна быть в пределах 130-500 мм.
• Если площадь воротного полотна более 8 м² — не менее 210 мм.

Чтобы обеспечить возможность надежно закрепить вертикальные направляющие, необходимо измерить боковые пристенки . Их ширина должна превышать 125 мм.

Шаг 2. Подготовка проема для монтажа секционных ворот в гараже

После выполнения всех необходимых замеров, переходим к следующему важному шагу — подготовке проема (рис. 4).

рис. 4

Во-первых, следует определить, из какого материала выполнены стены гаража. Если это материалы с пористой структурой, например, газобетонные блоки, проем придется усилить. Для надежной фиксации торсионной системы и направляющих можно использовать профессиональные крепежные комплекты, которые представлены в ассортименте.

Во-вторых, нужно подготовить для установки ворот сам гараж:

• завершить отделку стен, на которые будут монтироваться ворота,
• очистить поверхность обрамления проема от наплывов штукатурного раствора, проследить, чтобы не было трещин и неровностей,
• расположить перемычку и боковые поверхности проема в одной плоскости,
• убедиться, что на поверхности перемычки и боковых пристенков нет трубопроводов отопления и вентиляции, строительных конструкций, так как эти расстояния необходимы для крепления ворот к проему.

Источник: https://stroyvsepodryad.info/stati/montazh-sekcionnyh-vorot-samostoyatelnyy-montazh-sekcionnyh-vorot

Установка секционных ворот алютех. Новая видеоинструкция по стандартному монтажу секционных ворот Prestige — секреты качественной установки

Секционные ворота премиальной серии Prestige — это уникальные конструкции с отличными прочностными и теплоизоляционными характеристиками. Однако для того, чтобы ворота служили максимально долго, чтобы в ходе эксплуатации не возникало проблем и сложностей, конструкции важно правильно установить.

Группа компаний «АЛЮТЕХ» презентует новую пошаговую видеоинструкцию по стандартному монтажу секционных ворот Prestige. Стильный 9-минутный видеоролик представляет собой наглядное пособие, позволяющее выполнить все необходимые операции (от подготовки проема до снятия защитной пленки с полотна) оперативно и без риска совершить ошибку. Для наглядности и лучшего восприятия технической информации в видеосюжете используются простые условные обозначения.

• Предварительные работы.
• Сборка вертикальных и горизонтальных направляющих, их крепление к проему.
• Сборка торсионного вала и его установка.
• Монтаж нижней секции ворот, а также полотна ворот без калитки.
• Установка элементов управления воротами.
• Регулировка натяжения пружин.
• Установка фиксатора и блока ручного подъема.

Уверены, новый видеоролик поможет специалистам монтажных организаций разобраться во всех тонкостях установки секционных ворот Prestige, что позволит продлить срок их безремонтной эксплуатации. Качественным воротам — качественный монтаж!

Актуальные публикации

В видеотеке Группы компаний «АЛЮТЕХ» пополнение: в копилку обучающих роликов добавилась видеоинструкция «Низкий монтаж гаражных ворот Prestige». 10-минутное видео, описывающее основные этапы установки ворот новой премиальной серии, будет полезно в первую очередь специалистам монтажных бригад.

Группа компаний «АЛЮТЕХ» представляет новое видео, в котором отражены ключевые операции, позволяющие установить секционные гаражные ворота Prestige с пружинами растяжения быстро и без ошибок.

Установка секционных ворот дорхан. Инструкция по монтажу секционных ворот RSD01. Часть 1

Подробная инструкция по монтажу гаражных секционных ворот с пружинами растяжения RSD01.

• Часть 1. Монтаж панелей и направляющих (текущая инструкция)
• Часть 2. Монтаж пружины растяжения
• Часть 3. Врезной монтаж.

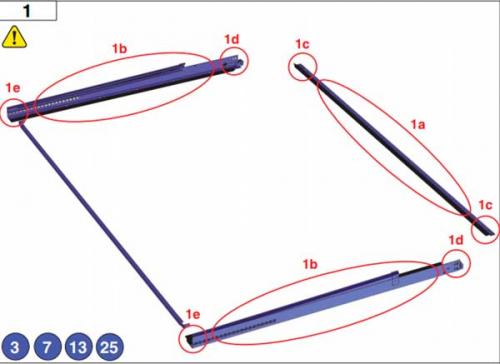

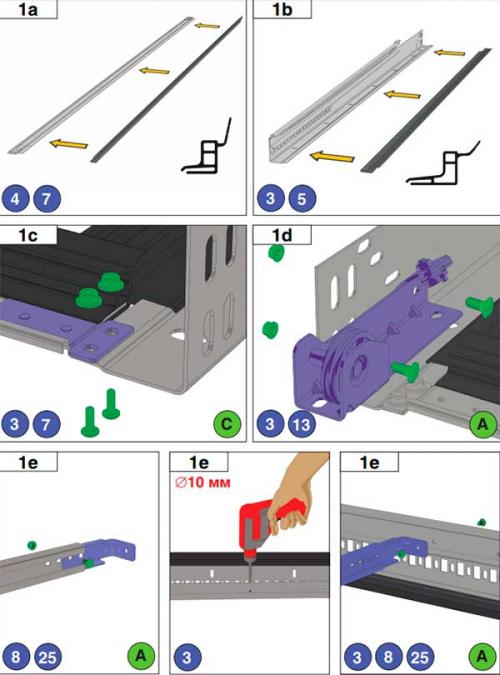

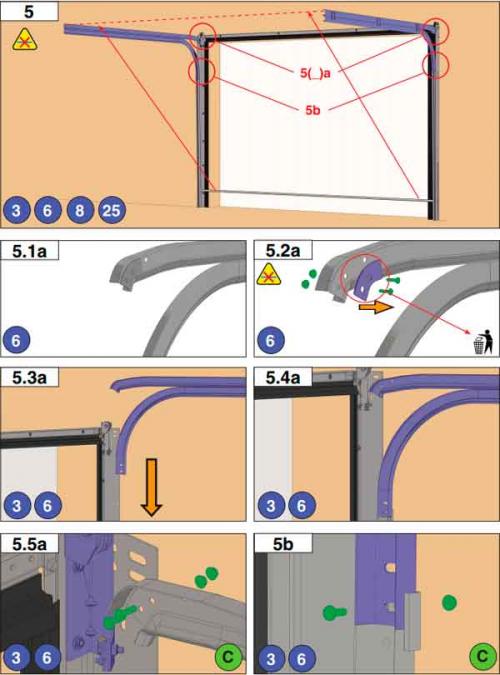

Монтаж панелей и направляющих

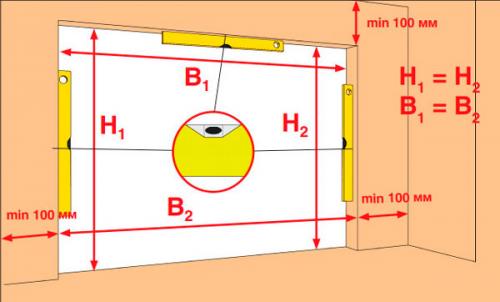

При накладном монтаже направляющие устанавливаются изнутри гаража на притолоку и пристенки. Размер притолоки должен быть не менее 100 мм. В случае установки привода минимальная притолока должна быть не менее 140 мм. Размер пристенков - не менее 100 мм.

Требования к установке

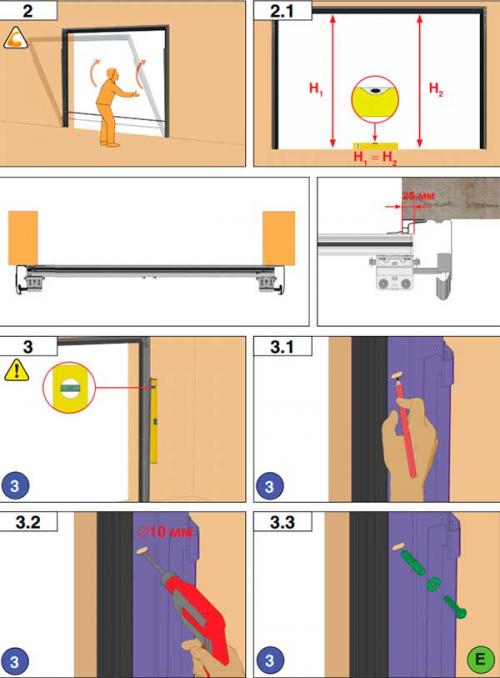

• Вертикальные направляющие должны устанавливаться строго вертикально, что проверяется строительным уровнем.

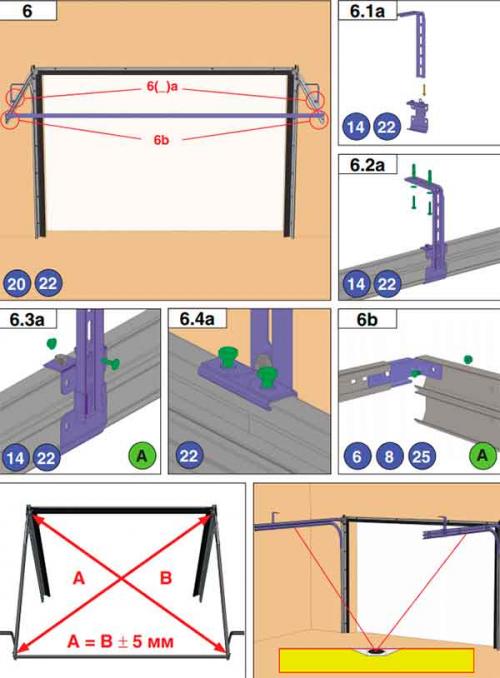

• Диагонали горизонтальных направляющих должны быть равны (допустимое отклонение составляет ±5 мм).
• В случае неровной поверхности пола необходимо выровнять вертикальные направляющие по горизонтали, подкладывая деревянный брусок под угловую стойку.
• Соединение узлов конструкции должно осуществляться строго в соответствии с инструкцией.
Боковые стыки панели должны быть строго на одной линии, зазоры не допускаются.
• Регулировка натяжения пружин осуществляется путем перемещения нижнего окончания пружины относительно отверстий натяжения пружины.
• Способы крепления к стене:
а) если материал стен обладает высокой прочностью (полнотелый кирпич, бетон с высокой прочностью сжатия, металлический швеллер), то крепление основных несущих элементов
можно осуществлять напрямую к ним;
б) если материал стен обладает низкой прочностью (пустотелый кирпич, газосиликатный блок, бетоны с низкой прочностью на сжатие, дерево, и т. д.), то необходимо предварительно установить стальной профиль по периметру проема.
• Перед началом монтажа проверьте состав изделия в соответствии со спецификацией, входящей в комплект.

Необходимые инструменты для монтажа

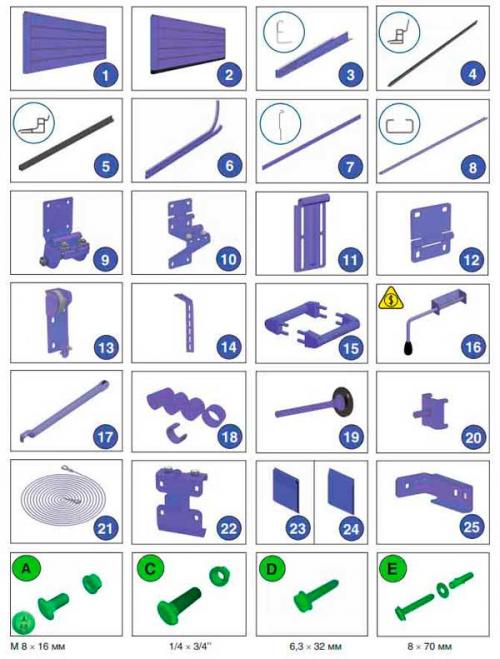

Комплектация секционных ворот RSD01

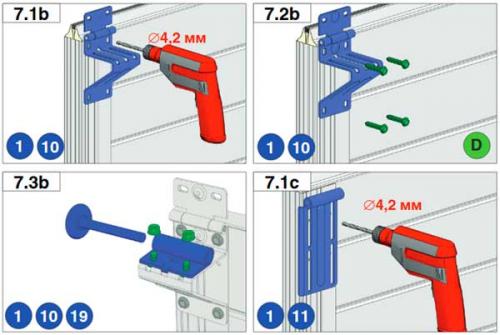

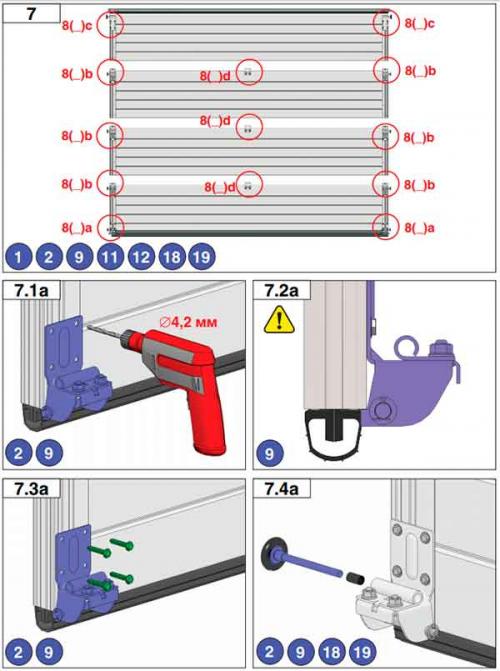

Монтаж ворот

Смотреть дальше: Часть 2. Монтаж пружины растяжения.
