Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

При строительстве гаража возникает большая проблема с воротами. Нужно определить их параметры, но как это сделать? Чтобы узнать необходимый размер гаражных ворот – достаточно прочитать эту статью.

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

Оптимальные размеры гаражных ворот

К сожалению, размеры ворот для гаража не стандартизированы и купить заказать их по единому каталогу не получится.На это влияют следующие факторы:

  1. Автомобили имеют разные габариты. Даже внутри категории легковых автомобилей есть различия в размерах. К тому же в быту часто держат микроавтобусы и малый грузовой транспорт.
  2. Назначение гаража. Гаражи бывают бытовыми, полупромышленными и промышленными. Он может быть рассчитан на одну машину или несколько.
  3. Угол поворота. В некоторых случаях угол въезда не прямой, а на разворот нужна дополнительная ширина ворот гаража.
  4. Механизм. Также влияет на габариты, так как автоматическая система требует доп.места.

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

Ширина

Стандартной ширины гаражных ворот для легкового транспорта не существует. Поэтому определить ее можно по тому автомобилю, который там будет храниться. Сделать это просто: необходимо замерить ширину и добавить полметра. Это необходимый допуск, чтобы случайно не зацепить крыло.

Кстати, измерять нужно по боковым зеркалам, так как они выпирают за пределы корпуса.

Высота

Высота гаражных ворот определяется не автомобилем, а водителем. В целях экономии, проем редко делают выше 2,1 метра. В таком случае и человек сможет нормально пройти, и автомобиль не будет задет. Даже микроавтобус редко превышает 2 метра в высоту, поэтому трудностей возникнуть не должно.

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

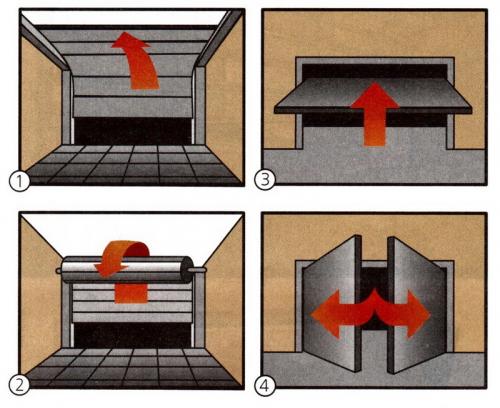

Типы ворот и их минимальные и максимальные размеры

Отдельные стандарты применяются и для разных типов ворот, которые стоит знать.

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

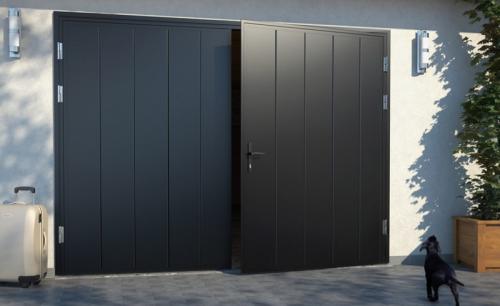

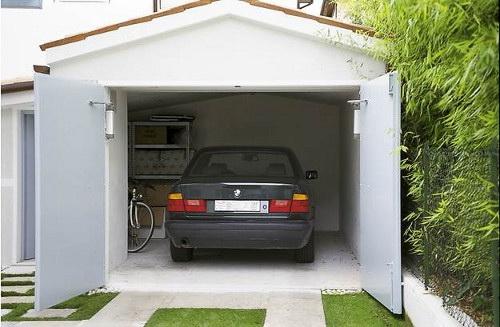

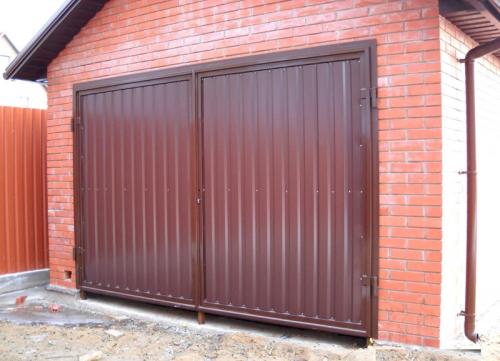

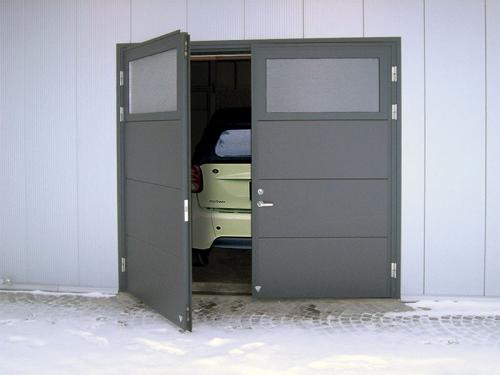

Распашные

Самые распространенные ворота в мире. В большинстве случаев, не имеют электронного управления, а запираются на обыкновенный ключ. Состоят из металлической сварной рамы, петель и дверей.

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

Их плюс – цена. При желании их можно сделать самостоятельно. При этом для них нужен только профиль или уголок для рамы и дверцы из:

  1. Профильного настила. Подойдет для гаража за забором. Профнастил слишком тонкий и его легко вскрыть. Зато они покрыты своем полимера и не проржавеют.
  2. Листовая сталь. Листы от 3-4 миллиметров очень прочные, поэтому для дверей хорошо подходят. Чистую сталь необходимо покрасить, а оцинковку можно не трогать.

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

Их минус – необходимо место перед гаражным помещением. Вплотную к воротам машину поставить не получится.

Стандартные размеры: 3х2 м.

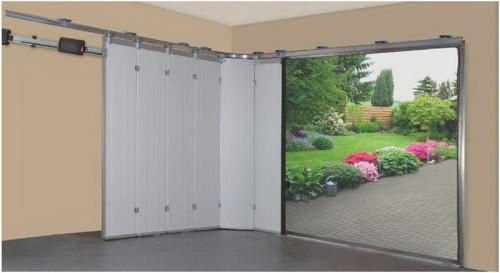

Сдвижные

Состоят из 1-2 створных дверец, двигающихся по направляющей. Этот тип ворот часто автоматизируют и оснащают пультом управления.

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

При открытии дверцы сдвигаются в бок, тем самым не загораживая пространство перед гаражом. Минимальные размеры: 3х1,8 м.

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

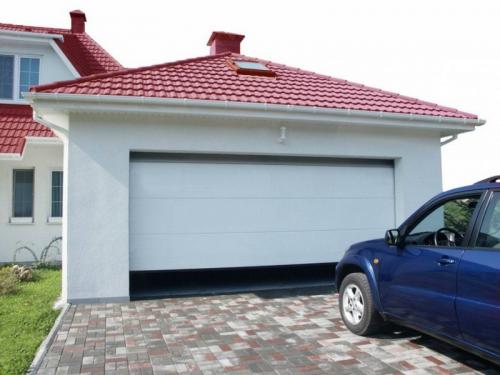

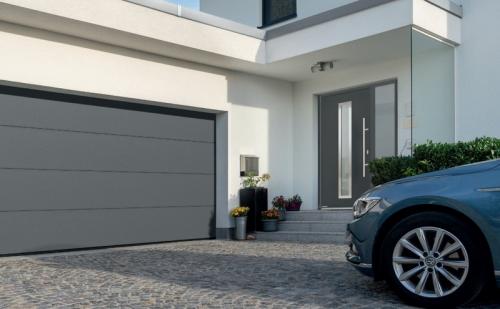

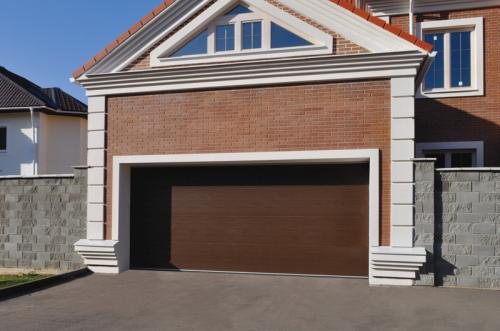

Секционные

Тип состоит из нескольких подвижных секций, которые при подъеме «сворачиваются» возле потолка. Не занимает лишнего пространства перед гаражом и внутри него.

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

Секционные модели почти всегда автоматизированы и управляются двигателем на пульте управления. Рассчитывая размер ворот для гаража, необходимо учесть:

  1. Отступ от потолка в 15 сантиметров. Это необходимое пространство для «сворачивания» секций.
  2. Отступ от стен в 10 сантиметров. Здесь будут установлены направляющие.

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

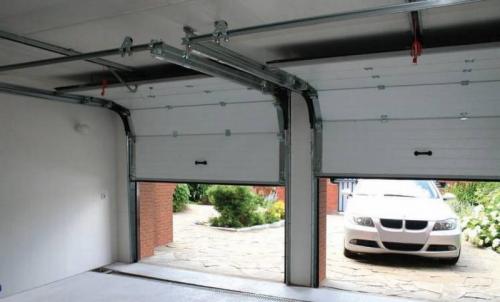

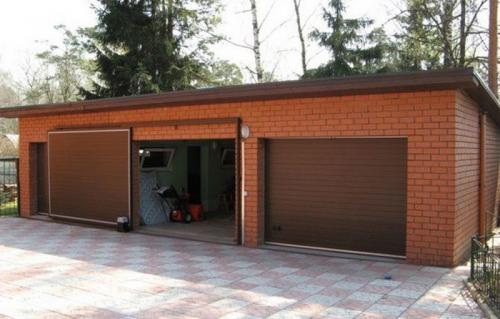

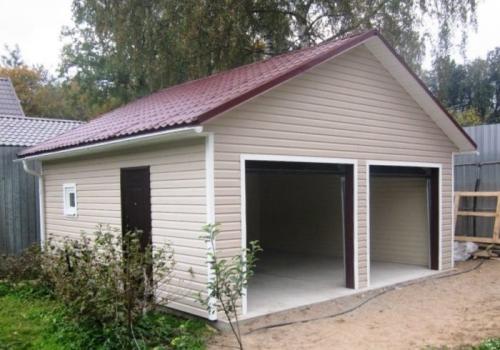

Кстати, секционные модели часто ставятся в гараж на 2 и более автомобилей. Размеры подбираются индивидуально.

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

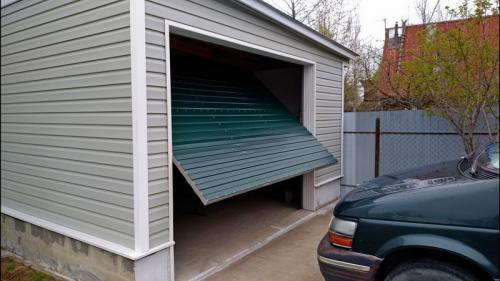

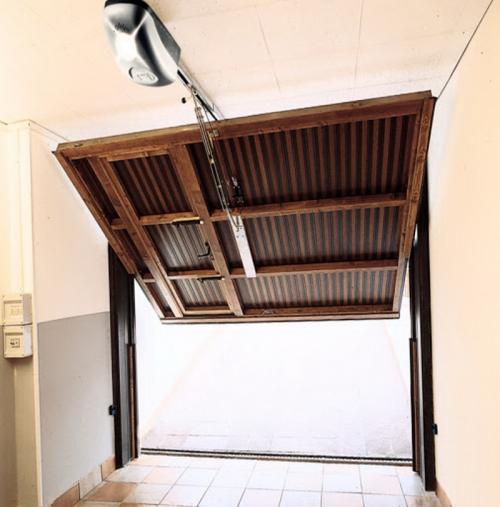

Подъемно поворотные

Подъемные ворота для гаража относятся к взломоустойчивому классу.

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

В отличие от предыдущих типов, для них характерно:

  1. Единое монолитное полотно внушительной толщины. Пробить или вскрыть его не получится.
  2. Электронным или электромеханическим замком. Это увеличивает взломоустойчивость, так как вскрытие классическими методами невозможно.
  3. Автоматический подъем. За поднятие полотна отвечает двигатель с пультом управления.

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот

Их минус в неповоротливости и массивности. Поставить авто перед гаражом также не получится, а внутри полотно «съедает» около 25 сантиметров высоты. Это, кстати, нужно учесть при расчетах размера гаражных ворот для легкового автомобиля. Размеры всегда подбираются индивидуально.

Высота гаражных ворот в частном доме. Размер ворот для гаража: зависимость от количества транспорта

Гаражные системы, предназначенные для одного или нескольких транспортных средств, имеют существенные отличия.

Ширина и высота гаражных ворот для одного автомобиля

Высота гаражных ворот в частном доме. Размер ворот для гаража: зависимость от количества транспорта

В этом случае определить габариты будущей конструкции сравнительно просто:

  1. К ширине авто с боковыми зеркалами прибавляют 200 (лучше 300) мм с каждой стороны.
  2. Высоту ворот гаража рассчитывают так: к высоте транспорта добавляют стандартный запас, получая необходимые 2,3-2,6 м.
  3. Во внимание всегда принимают способ открытия створок (тип системы), особенности подъезда к мини-зданию и т. п.
  4. Если хозяева не исключают замену автомобиля в перспективе, то им лучше сделать необходимый запас на стадии проектирования постройки.

Средние показатели для гаража на один автомобиль: ширина — 2,5 м, высота — от 2 и более метров.

Оптимальные размеры ворот для двух машин

Высота гаражных ворот в частном доме. Размер ворот для гаража: зависимость от количества транспорта

Если в парке имеются два автомобиля, то сначала владельцам гаража нужно решить, что предпочесть: две конструкции или одну, общую. Первый вариант чаще выбирают в том случае, если одной из машин пользуются лишь время от времени. Плюсы у отдельных ворот для двух ТС есть. В список входит:

  • простота открытия/закрытия гаража при отсутствии электричества;
  • собственное место для каждого транспортного средства;
  • минимальные потери тепла зимой;
  • беспроблемный въезд в гараж;

Когда выбраны отдельные ворота, то размеры их находят точно так же, как и для одной машины. Если владельцы склоняются ко второму, общему варианту, то ГОСТ «рекомендует» остановиться на ширине не менее 6 м. Однако многие хозяева загородных домов выбирают меньшие параметры (4-5 м), аргументируя свое решение тем, что обе машины не выезжают (въезжают) одновременно. Обязательное условие для таких систем — достаточное расстояние между машинами. Минимумом считаются 500 мм, оптимальным значением — 700 мм.

Размеры секционных ворот для гаража. Секционные ворота в гараж: размеры и цены

  • Секционные ворота в гараж: размеры и цены
  • Хотите установить секционные ворота в гараж в Москве — в первую очередь обратите внимание на то, подходят ли характеристики и размеры проема под реализуемые производителями конструкции.

    Желательно это сделать на стадии планирования. Вы сможете приобрести стандартную конструкцию по более низкой цене. Установка гаражных секционных ворот пройдет без каких-либо проблем.

    Общепринятый стандарт выбран на основе габаритов большинства легковых транспортных средств. Ширина — 2,5 м. Высота — 2 м.Такие размеры секционных ворот для гаража подходят далеко не всем, многие хозяева делают проемы на 2-3 машины и хотят иметь больше пространства для маневров.

    В таких случаях устанавливают конструкции с увеличенными габаритами. Рассмотрим, как правильно подобрать нужный размер секционных ворот для гаража и что предлагают ведущие производители («Алютех» и DoorHan).

    В процессе строительства гаража с секционными воротами следует учесть:

    • высоту и ширину проема (RM, LDB);
    • расстояние от верхней границы входа до потолка помещения (H);
    • глубину вхождения полотна внутрь;
    • габариты боковых сторон (Sl и Sr).

    Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот 15

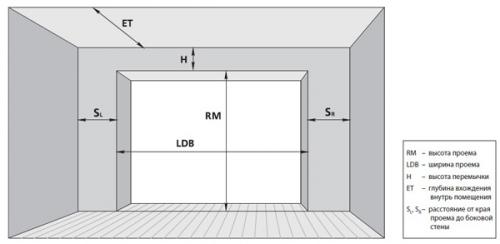

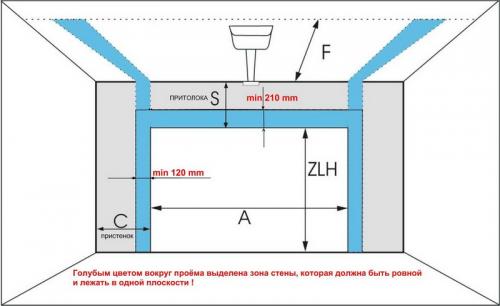

    Изображение №1: схема проема

    Важно! Проем должен быть идеально ровным. Перед замерами проверьте все углы и поверхности. Имеющиеся неровности нужно замазать раствором. Удостоверьтесь, что несущая стена выдержит нагрузку. Если проем выполнен из бетона или кирпича, то все нормально. Менее прочные материалы (к примеру, пенобетонные плиты) следует укрепить металлоконструкциями.

    Ширина проема определяет наличие свободного пространства для маневров. Для небольших транспортных средств подойдут секционные ворота в гараж со стандартными размерами (2,5*2 м) и низкой ценой. Для крупных машин лучший выбор — 3 м, для двух транспортных средств — 4–5 м, а для трех — 6 м и более.

    Расстояние от верхней границы входа до потолка помещения — второй по значимости показатель. Он определяет, какую систему можно будет установить. Для монтажа ворот с торсионными пружинами потребуется оставить сверху 21 см свободного пространства. Конструкции с пружинами растяжения имеют меньшие габариты — 15-сантиметровой притолоки будет достаточно.

    Габариты боковых сторон определяют из расчета удобства пользования гаражом. Оставьте столько, сколько нужно для свободного перемещения, хранения необходимых инструментов и беспрепятственного ремонта техники.

    Высота проема — не слишком важный показатель. Двух метров в большинстве случаев вполне достаточно.

    Глубина вхождения полтона внутрь гаража — очень важная характеристика, которая требует особого внимания.

    Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот 16

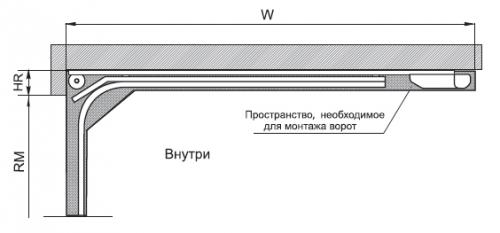

    Изображение №2: схема секционных ворот, вид сбоку

    Глубину захождения конструкций (W) определяют разными методами в зависимости от габаритов ворот и способа монтажа. Следующие 4 формулы предназначены для моделей без автоматики.

    • Ворота с площадью до 8 м2 — W = RM + 40 см.
    • Конструкции с площадью свыше 8 м2 — W = RM + 45 см.
    • Низкий монтаж — W = RM + 55 см.
    • Высокий монтаж — W = RM – (высота притолоки + 265 мм) + 85 см.

    В зависимости от модели электропривода и высоты RM глубина захождения ворот внутрь гаража будет колебаться в пределах от 3,3 до 4,4 м. На этом расстоянии от проема на потолке не должно быть никаких конструкций, мешающих проведению монтажных работ.

    Ниже мы детально рассмотрим размеры секционных ворот для гаража от DoorHan и «Алютех» и сравним цены и качество.

    Лучший выбор — продукция белорусского концерна. Цены и стандартные размеры секционных ворот «Алютех», которые устанавливает для гаражей официальный дистрибьютор — компания «МАСТЕРОВИТ», представлены в таблице ниже.

    Ворота с установкойРазмерЦена
    Ворота секционные Уточняйте у менеджера
    Ворота секционные3000x2250 мм.
    Ворота секционные3000x2500 мм.
    Ворота секционные
    Ворота секционные3500x2250 мм.
    Ворота секционные3500x2500 мм.
    Ворота секционные
    Ворота секционные4000x2250 мм.
    Ворота секционные4000x2500 мм.
    Привод An-MotorsЦена
    Привод для ворот площадью до 8,54 м2
    В комплекте радиоприёмник. 2-пульта д/у
    шт.Уточняйте у менеджера
    Привод для ворот площадью до 13,5 м2
    В комплекте радиоприёмник. 2-пульта д/у
    шт.

Alutech предлагает самый обширный типоразмерный ряд. К примеру, на заказ доступны следующие модели серии Classicc сэндвич-панелями L-, M-, S-гофр и «микроволна».

Основные параметры гаражных ворот. Стандартные размеры гаражных ворот для легкового автомобиля в зависимости от типа ворот 17

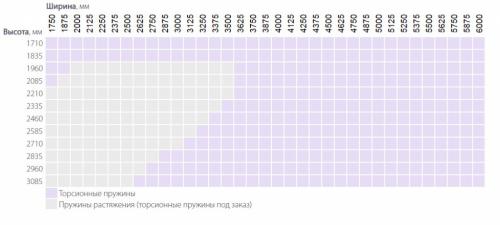

Изображение №3: типоразмерный ряд ворот Alutech, серия Classic

DoorHan — это более узкий ассортимент и низкие цены. Причем по качеству изделия значительно уступают продукции белорусского концерна.

Обратитесь в компанию «МАСТЕРОВИТ» и выберите наиболее подходящие секционные гаражные ворота, цена в Москве на профессиональный монтаж полностью себя оправдает.

Стандартные размеры ворот. Размеры ворот: ширина и оптимальная высота в заборе с калиткой частного дома

Большинство владельцев дач или частных домов сталкивались с проблемой, как правильно выбрать размер ворот. Помимо прочего, месторасположение и различные варианты въездных створок играют важную роль, от этого зависит, насколько удобным будет подъезд к частному дому. Ширина ворот должна быть достаточной, чтобы в них смогли заехать как легковое авто, так и грузовик.

Въезд на участок частного дома

Особенности месторасположения

Если строительство дачи или дома лишь на стадии разработки, то нужно подобрать оптимальное месторасположение воротной конструкции. Изначально нужно определить, осложнят ли ворота въезд автомобилям с остальных участков, перекроют ли движение транспорта, находясь рядом с проезжей частью.

Откатная створка

Не советуют устанавливать ворота для заезда в частный дом, створки которых открываются на улицу. Это может препятствовать остальным участникам движения.

Размеры ворот и калитки для частного дома

Размер проема въезда легковых машин можно начинать делать в ширину от 250 см. Но необходимо учитывать, что на участок в дальнейшем также, возможно, будет заезжать грузовой транспорт либо спецтехника. К примеру, трактор, ширина которого более 250 см. Именно поэтому желательно установить ворота начиная от 330 см.

На даче

Практичность заезда

Насколько удобным и практичным будет въезд, значительно зависит от рядом находящейся дороги, а также от максимального радиуса разворота автомобиля. Если расстояние между дорогой и въездом на территорию равно радиусу разворота авто либо больше этого значения, то в данном случае машина, проезжающая перпендикулярно по центру ворот, будет заезжать с запасом с двух сторон от автомобиля до проема ворот.

Около частного дома

В случае если проем более узкий, чем радиус поворота машины, то будет необходимо проезжать под углом, срезая поворот, так появляется высокая вероятность врезаться в бордюрное ограждение либо столб.

В данной ситуации желательно сделать более широкий проезд через ворота, в пределах 3,5–5,2 м. Если все равно не обеспечивается должный проезд, то желательно переместить воротную конструкцию во двор на 1,3–1,7 м.

Это решение особенно актуально для домов и жилых зданий с узкими улочками, постоянным потоком автомобилей, когда, чтобы проехать на территорию, необходимо пересекать ось проезжей части.

Чаще всего средний радиус разворота легковых машин составляет приблизительно 5,7–6,8 м, для грузовиков и длинномерных фур – около 7–9 м, для пожарной машины – до 10 м.

Створки из металла

Расчет размера калитки

Прежде чем установить калитку для забора из кирпича или профнастила, необходимо определить, какая будет конструкция и какого размера.

На участке

Расчет высоты калитки из профлиста:

  1. Стандартная высота – 190 см.
  2. С учетом требований калитка поднимается над уровнем земли на 10 см.
  3. Общая высота – 180 см.
  4. Сверху и снизу каркаса делается допуск для обшивки по 2 см.
  5. Общая высота рамы без обшивки – 1760 мм.

Схема с размерами

Какая требуется ширина калитки в заборе:

  1. Чаще всего ширина проема между кирпичными опорами составляет 1,1 м.
  2. К опорам фиксируют брусья для крепления калитки толщиной 50 мм.
  3. 1100 − 50 − 50 = 1000 мм.
  4. Учитывается зазор с двух сторон по 15–25 мм.
  5. Ширина рамы – 950–970 мм.

Калитка в кирпичном ограждении

Размеры калитки для инвалидов-колясочников

Как правило, стандартная по ширине коляска для инвалидов составляет 630–680 мм. Минимальный проем должен составлять 710 мм. Этого должно хватить для проезда.

Сварная калитка в заборе

Но стоит учесть, что инвалиды передвигаются, вращая колеса руками. И если коляска помещается между проемом вплотную, то можно травмировать руку. Чтобы не допустить этого, минимальная ширина калитки должна составлять 810–850 мм.

Размеры ворот для забора

Первое, от чего необходимо отталкиваться при определении размера ворот, какой транспорт будет въезжать на дачный участок либо на территорию частного дома. Одно дело – если на территорию заезжают исключительно легковые авто, иное дело – грузовики.

Чертеж для изготовления створок из профнастила

Ширина ворот на участок выбирается для различных автомобилей, естественно, разная. То есть необходимые размеры въездных ворот будут отличаться. Желательно изначально рассчитывать на грузовики (к примеру, типа КамАЗ).

Створки из профнастила частного дома

Легковые машины

Как правило, ширина этих авто находится в пределах 1,6–1,8 м. Джипы и Газели имеют чуть большую ширину. Но чаще всего эта величина составляет не более чем два метра.

То есть для этих авто стандартные размеры ворот – 2,6 м. Если заезжать на территорию осторожно, то этого запаса (зазор остается примерно по 35 см) вполне хватит.

Стандартный размер ворот во двор. Ширина ворот на участок

Стандартная ширина, необходимая для заезда легковых автомобилей, составляет около 2,4 метра. Однако стоит помнить, случаются ситуации, когда потребуется помощь грузового автомобиля, его ширина составляет более 2,5 метров. Соответственно, большинстве случаев расширяют проем трехметровой ширины.

Проездной минимум зависит большинством случаев отличается минимальным поворотным радиусом автомобиля. Допустим, величина между внешними краями проезжей части, створками равняется радиусу разворота автомобиля или превышает тогда авто, заезжающее практически перпендикулярно, будет проезжать свободно относительно обеих сторон. Расстояние меньше поворотного радиуса, возможность заехать под определенным углом, однако заднюю ось может чрезмерно занести. Не каждый водитель может легко справиться, проехав данный поворот. Заехать подобным образом несколько раз несложно, однако ежедневно подвергать себя, автомобиль испытаниям готовы немногие. Существует несколько вариантов решения данного вопроса.

  • Для данных ситуаций изначально лучше предусмотреть заведомо широкий проем, составляющий около 3,5-5 метров. Кажется, это очень внушительное расстояние, однако совершать заезды будет гораздо проще. Удобные ворота порадуют малоопытных водителей, сложно справляющимся непростым заездом. Однако важно учитывать, оптимальная ширина пропорциональна конструкции забора. Слишком большие массивные створы плохо смотрятся совместно хрупким профлистовым забором.
  • Другой вариант – отступить вглубь участка примерно 1-1,5 метра. Конечно, украдется часть двора, однако открывание вовнутрь займет очевидно больше. Можно обеспечить себе заезд под нужным углом. Также если сместить ворота, получится небольшое углубление, которое можно ставить автомобиль, иногда необязательно загонять его внутрь двора.
  • Средний поворотный радиус занимает примерно 6 метров, грузовые 7 метров, пожарные машины, автомобили, оборудованные выносными лестницами – 10 метров. Изначально подобный минимум кажется слишком большим, однако правильность решения выбора ширины приходит позже, когда секциями реально начинают пользоваться.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/standartnye-razmery-promyshlennyh-vorot-promyshlennye-vorota

Высота ворот гаража для джипа. Разновидности и размеры въездных конструкций

Минимальные параметры ширины и высоты составляют 75х75 сантиметров. Но такой вариант не подойдёт в качестве главного въезда в гараж, подбирать размер ворот следует опираясь на параметры своего автомобиля. Допустимые значения рассчитывают из ширины транспортного средства и допуска, который составляет по 0,4 м с каждой стороны. Средняя высота ворот для гаража под легковой автомобиль колеблется в пределах 2,2-2,5 м.

При подсчётах габаритов, следует учитывать вид въездной конструкции и ее особенности.

Рулонные

Параметры рулонных ворот следует рассчитывать с учётом того, что валу нужно место в проёме, что отнимет значительную часть габаритов. Если брать рулонную конструкцию с максимально возможными габаритами, следует рассмотреть предложения разных производителей. Самые большие параметры, которую смогут предложить будет 11 м ширины, и 8 м высоты.

Важно! Чем крупнее ворота, тем дороже они будут стоить. Цена обусловливается утяжелением конструкции и усиленной фурнитурой, которая необходима на больших изделиях.

Секционные

Минимальные показатели для секционных конструкций составляют 3х1,9. Такой ширины и высоты будет достаточно для свободного движения легкового автомобиля. Если нужны увеличенные габариты, увеличение происходит по шагу. К минимальным показателям добавляют по 0,5 и 0,2 м. Учитывая способ открывания секционного типа, максимально конструкция может достигать 40 м высоты и 20 м ширины.

Распашные

При выборе данной въездной конструкции нужно иметь достаточно свободного места возле объекта, для свободного открытия ворот.

Распашные конструкции можно заказать с калиткой. Правильное планирование параметров также связано со стоимостью продукта. Минимальные размеры таких ворот составляют 3 м, в ширину и 1,9 м в высоту. Но самыми распространенными размерами распашных конструкций является 4х2 м.

Высота гаражных ворот. Распашные

Когда стоит задача определения высоты проема, то проще всего с распашными воротами. Они должны быть на 20 см выше высоты машины. В нашем случае это: 2171+200=2392 см, с округлением 2400 см или 2,4 м. Это минимальный параметр.

Что касается максимального размера, то все будет зависеть от габаритов груза. Это стандартная величина, равная 4 м. Меньше можно, выше нельзя. Соответственно, если автомобиль «Газель» будет ставиться в гараж в груженом виде, то высота ворот должна быть 4,2 м.

Теперь ширина:

  • Если въезд производится прямолинейно, то есть, перпендикулярно стене, то зазор между торцами проема и автомобилем должен составлять 50 см. А это в общем 1 м. Значит, получается в нашем случае: 2513+1000=3513 мм или 3,513 м. Это минимальный показатель.
  • Если въезд производится с угловым подъездом, то проем надо увеличить на 1,5 м. То есть, максимальный размер будет составлять: 2,513+1,5=4,013 м.

Высота гаражных ворот. Распашные

Распашые ворота с минимальными размерами

Точно такие же выкладки надо проводить с любой маркой автомобиля. Кстати, что касается легковых машин, то высота проема для них определяется не высотою авто, а ростом человека. Потому что, к примеру, высота автомобиля класса «С» не превышает 1,7 м. То есть, для машины ворота высотою 1,9 м будут достаточны, но для человека высокого роста это не самый комфортный вариант. Поэтому минимальная высота в этом случае – 2,1 м.

Внимание! Если на легковушку будет устанавливаться багажник, то ее высота увеличится на 40 см. Значит, придется учитывать этот показатель, выбирая гаражные ворота. Здесь расчет такой: 1,9+0,4=2,3 м.
