Ворота в гараже необходимы по многим причинам. Наиболее очевидная – препятствие от проникновения внутрь посторонних лиц. Но вход в гараж выполняет также другие функции, он защищает внутреннее помещение от ветра, осадков, изолирует постройку от окружающей среды.

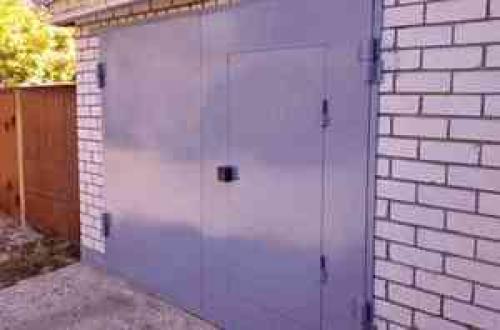

Выбор автовладельцев зачастую останавливается на металлических воротах в гараж . Это обусловлено их относительно низкой стоимостью и простотой изготовления. Металл значительно прочнее дерева, поэтому он обеспечивает надежную защиту от воров. Даже если гараж находится на участке без постоянной охраны, металл все равно станет серьезной преградой для злоумышленников.

Обычно чертеж для металлических ворот выбирают из уже готового, типового варианта. Нет надобности самому проводить расчёты и составлять схему. Подавляющему большинству гаражей подойдут стандартные чертежи . При выборе следует учитывать сложность металлической конструкции, соотносить её со своими навыками сварки и монтажа.

Большой ошибкой будет выбор слишком сложной модели , которую не получится изготовить самому. Помимо этого, необходимо учитывать практичность, ГОСТ-нормы, итоговый внешний вид (будет ли он устраивать или нет).

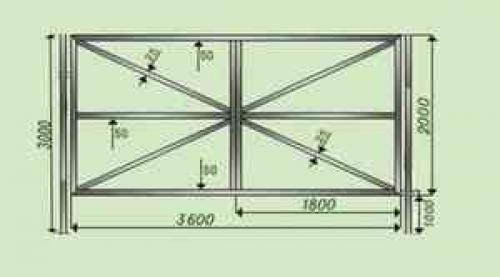

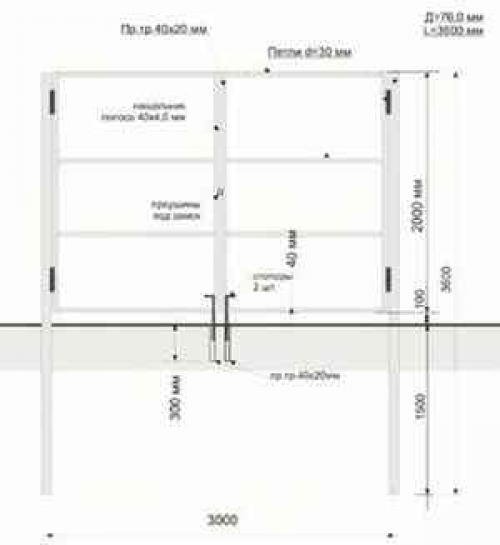

Ниже чертеж ворот гаража из металла (несколько вариантов):

Самые распространенные материалы для металлических ворот на гараж – алюминий или оцинкованная сталь . Надежную защиту обеспечит сталь с толщиной в 1,5-3 миллиметра. Минусом ворот из металла будет большой вес . В особенности это верно для моделей с толщиной более трёх миллиметров.

Оцинкованная сталь отличается дешевизной . Аналоги из алюминия выйдут почти в два раза дороже. Алюминий будет значительно легче стального листа, но в этом кроется его слабость. Его легче деформировать грубой силой, чем сталь.

Всего выделяют пять основных моделей ворот – секционные, откатные, подъемные, роллетные и распашные. Наиболее простыми для самостоятельной установки являются распашные.

Основными элементами такой модели является рама, полотно и крепежные петли. Сегодня производители предлагают готовые комплекты , которые экономят трудозатраты и снижают уровень необходимых навыков.

Как сделать ворота на гараж. Ворота для гаража на даче своими руками

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок,. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

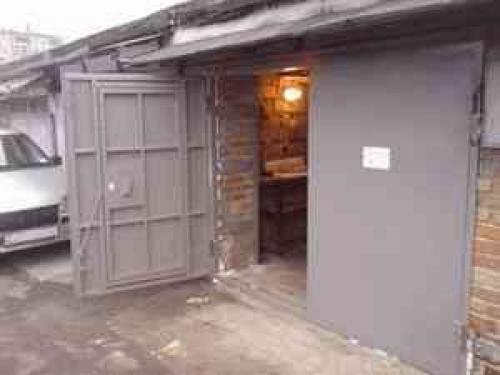

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Установка своими руками

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и

Каркас

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Распашные гаражные ворота своими руками чертежи. Изготовление распашных гаражных ворот своими руками

Если решено, что рама ворот будет изготавливаться из металлического уголка, то нужно провести подготовительные работы: нарезать уголки заданных размеров, концы их обрезать под углом в 45°. Для точности разметки углов можно использовать специальное приспособление, разработанное для таких целей — стусло, или «строительный уголок». Такое приспособление существенно упростит разметку при изготовлении гаражных ворот.

Углы будущего стыка должны быть направлены внутрь воротного проема. Лучший по прочности способ стыковки уголков между собой — сварка. И далее соединение стыков в гаражных воротах будем использовать сварку. Смотрите последовательность работ сборки гаражных ворот на фото.

Подготовленные по требуемому размеру и обрезанные по концам под намеченным углом, уголки укладываются по контуру будущего проема ворот. Для того, чтобы это правильно сделать, организуется монтажная площадка. Она должна представлять собой ровную, по горизонту, поверхность с асфальтовым, или с бетонным покрытием. Если такой поверхности нет, можно использовать для монтажной основы бетонные блоки.

Уложив уголки и соединив углы каркаса, перед началом сварочных работ проверяют геометрию созданной конструкции. Все уголки рамы должны находиться в одной горизонтальной плоскости, что контролируется строительным уровнем; кроме того, размеры обоих диагоналей прямоугольника каркаса должны быть совершенно одинаковы.

Начиная монтаж каркаса гаражных ворот, необходимо слегка «прихватить» углы каркаса, чтобы не нарушилась геометрия собранной конструкции, после чего можно проваривать углы основательно, продолжая проверять размеры и горизонтальность рамы. Если во время сварки от температуры «пошли» плоскости уголка, их нужно выправить механическим путем. Получив, в результате сварки, готовую раму, ее необходимо проверить «по месту», чтобы, при необходимости, сразу внести коррективы.

Створки гаражных ворот изготавливают, также начиная с каркаса, устройство которого определяется, исходя из материала, которым будут обшиваться створки.

Если створки будут обшиваться листовой сталью, то необходимо делать усиленный каркас, применяя для его основы профильную трубу с размерами 20х40 мм, с толщиной стенки 2 мм, не менее.

Готовя к монтажу рамы створок, необходимо учитывать, что размеры створок должны иметь необходимые зазоры, от 5 мм до 10 мм, между своими краями, и внутренней поверхностью воротной рамы.

Готовые створки вставляются в проем гаражных ворот, соразмерно выравниваются и жестко фиксируются. Далее, методом сварки, монтируются воротные петли, которые, как правило, по способу изготовления — точеные, в конструкции имеют подшипник. Размеры петель обычно не превышают 20х120 мм.

Способ использования: штырь петли — вверх, на каркасе гаражных распашных ворот монтируется часть петли со штырем.

После того как гаражные ворота сделаны устанавливаем замок. Подбираем реечный или сувальдный. Далее необходимо все металлические поверхности зачистить и окрасить. Изнутри по желании гаражные распашные ворота можно утеплить пенопластом и обшить вагонкой.

Легкие ворота для гаража своими руками. Размеры гаражных ворот и начало работ своими руками

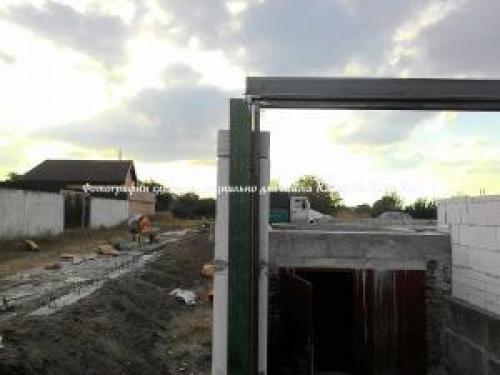

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли. Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника.

ШАГ 1: выставление рамы . Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров . Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли . Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы. Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку . По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока. Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

Железные ворота на гараж. Изготовление ворот из профильной трубы своими руками

Так как обращение в специализированные компании обычно требует больших затрат, многие владельцы гаражей задаются вопросом, как сварить ворота на гараж из профильной трубы своими руками. Для этого не нужно приобретать дорогостоящие наборы. Достаточно купить:

• стальной уголок;
• металлопрофиль;
• лист металла;
• необходимую фурнитуру;
• крепежные элементы.

Перед началом работ необходимо разработать проект. При создании чертежа важно определиться с точными размерами проема. Он зависит от высоты автомобиля и его ширины.

Стандартные готовые изделия выпускаются размерами, не превышающими ширины в 5 метров и высоты 2.5 метров.

Процесс изготовления разбивается на три основных этапа:

1. Создание рамы железных ворот для гаража. Несущий элемент состоит из двух частей: внутренней и внешней. Они изготавливаются из стального уголка. Для этого потребуются: рулетка, угольник, строительный уровень, болгарка для резки листа и профилей, а также сварочный аппарат.Вначале замеры отмечаются на уголке и вырезаются заготовки. После каждый уровень соединения нужно отрегулировать, чтобы обеспечить ровность конструкции, и начинать сваривать.Полученные швы тщательно отшлифовываются. Для обеспечения жесткости конструкции по углам вертикально можно приварить рычаги (для этого можно использовать остатки уголков).
2. Установка каркаса. Основой всей системы является каркас. Он состоит из двух частей, формирующих створки. Основой для каркаса может стать профиль из металла. При изготовлении створок применяется профильная труба:
   • процесс начинается с раскладки труб ровной поверхностью вверх на разглаженной поверхности;
   • затем в прямоугольнике следует расставить направляющие;
   • при помощи угольника углы выставляются и варятся;
   • после основного этапа необходимо позаботиться о ребрах жесткости. Для створок стандартного размера достаточно по два на одну штуку.


     Важно! Чем тяжелее ворота, тем больше ребер жесткости необходимо установить.

3. Изготовление полотна. Для этого понадобится лист металла толщиной до 3 миллиметров. Крепление полотна осуществляется при помощи сварки к обрешетке. Для повышения жесткости узла можно добавить металлический уголок в горизонтальном положении.
