Откатные ворота вполне можно сделать своими руками и в данной статье подробно описан весь процесс создания консольной конструкции с обшивкой из профнастила.
Преимуществом консольной конструкции является полная свобода проезда от каких-либо ограничений: ни направляющих балок сверху не будет, ни постоянно засоряющегося рельса снизу.
Консольная конструкция опирается на пару роликовых опор, вынесенных за пределы воротного проема. Ролики заведены внутрь направляющего рельса в основании створки, что позволяет воротам перемещаться.
Каретки установлены как можно дальше друг от друга, чтобы эффективно удерживать на весу створку. Естественно, что и сама конструкция ворот будет увеличена в 1,5 раза, так что вдоль забора должно быть соответствующее свободное место для отката.
ПРОЙДИТЕ ТЕСТ ЗА 1 МИНУТУ И ПОЛУЧИТЕ ТОЧНЫЙ ЧЕРТЕЖ КАРКАСА ДЛЯ САМОСТОЯТЕЛЬНОГО ИЗГОТОВЛЕНИЯ ОТКАТНЫХ ВОРОТ
Выберите параметры Ваших ворот и получите:
Точный чертеж каркаса;
Пошаговую инструкцию по их установке;
Сертификат на покупку фурнитуры;
КАКОЙ ПРОЕМ ВОРОТ (ДЛИНА)?
Перемещайте ползунок, чтобы выбрать подходящую Вам длинну.
Наиболее распространенный проем ворот – 4 метра.
КАКАЯ ВЫСОТА ОТ ЗЕМЛИ?
Перемещайте ползунок, чтобы выбрать подходящую Вам высоту.
Наиболее распространенная высота
ворот от 1.5 до 2 метров.
Откатные ворота по уголку. Откатные ворота. Считаем оптимальную ширину проема
Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:
- Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
- Под каким углом будут въезжать все эти автомобили, особенно грузовые?
По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).
- Форд фокус 3 = 2,01 м.
- Газель (цельнометаллический фургон) = 2,5 м.
- КамАЗ = 2,9 м.
Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?
Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.
Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

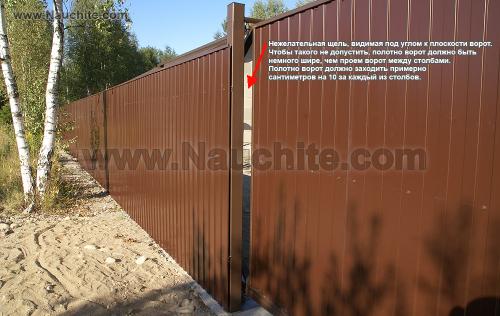

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.
Откатные ворота с калиткой. Ворота с красивой калиткой своими руками
Передняя ограда делается недоступной, своеобразной, представляющей собой фасад участка. Ворота с калиткой своими руками, сделанные по оригинальному эскизу, украсят забор, подчеркнут хороший вкус хозяина и его умение создавать красивые практичные вещи. Назначение ворот – не только открываться, пропускать машины и людей. Они вместе с калиткой являются архитектурным элементом двора и одновременно прочной преградой.
Особенности конструкций
Калитка бывает отдельно стоящей и встроенной. Выбор делается исходя из наличия свободного пространства сбоку, а также типа запорной системы. В зависимости от способа открывания – перемещения створок – различают конструкции:
- классические распашные;
- откатные;
- сдвижные;
- гаражные.
Каждый тип имеет свои особенности, положительные качества, требует наличия места, горизонтальных и вертикальных опор для крепления.
Массивная конструкция
Начиная строительство, выбирается наиболее удобный для эксплуатации вариант, занимающий минимум пространства и более просто изготавливающийся своими руками. Однако не во все конструкции можно встроить калитку.
Различные типы створок отличаются схемой крепления и траекторией движения. Чертежи рамы модели с калиткой или без нее совпадают.
На фото изображена конструкция из профлиста.
Из профлиста
Распашные
Распашные системы получили свое название за способ открывания – распахивание. Сторонами рам, которые соединяются при закрытии, они прочерчивают дуги, поворачиваясь на 90 градусов, открывая проезд. Это классическая конструкция, самая простая в самостоятельном изготовлении. Отлично смотрится фото, демонстрирующее украшения ограды, особенно декоративные кованые ворота.
Кованые створки
Две одинаковые рамы, зашитые любым материалом, крепятся к стойкам с помощью навесов, удерживаются на них и проворачиваются. В месте соединения двух половинок устанавливаются ограничители движения, фиксаторы,, удерживающие створки закрытыми.
Фото демонстрирует недостаток распашных систем – необходимость иметь свободное пространство для движения створок. Их невозможно открыть, если автомобиль остановится близко к линии въезда.
, встроенной в одну из половинок, делают в случаях ограниченного по ширине пространства для въезда во двор. Калитка своими рамами утяжеляет конструкцию, увеличивая нагрузку на навесы.
Откатные
Удобна компактная конструкция, когда полотно может откатываться вдоль забора. Она занимает минимум пространства и чаще других оснащается двигателями для автоматического открывания дистанционно.с калиткой своими руками сможет любой желающий, умеющий работать болгаркой, сваривать прокат.
На фото изображена изгородь на даче.
Откатной вариант с калиткой
Особенности конструкции:
- створка делается одна;
- движение осуществляется параллельно;
- на ограду ставятся направляющие движения – консоли;
- в качестве опоры устанавливаются ролики;
- вдоль забора должно быть достаточно свободного пространства для движения полотна и обслуживания механизма.
Калитка в откатных системах обычно делается распашной и обшивается таким же материалом. Она мало выделяется на фоне полотна, обшитого так же (это демонстрирует фото). Наиболее часто самостоятельно делают металлические откатные кованые ворота.
Монтаж каркаса из металлической профильной трубы
По размещению направляющих и роликов выделяют конструкции:
- консольные;
- подвесные;
- с опорными роликами.
Подвесные ролики движутся по консоли, закрепленной на заборе по центру или в верхней части полотна. Для прочности внизу может устанавливаться дополнительный опорный ролик.
Подвесные системы устанавливаются в гаражах или арочных въездах. Направляющая ставится сверху, в нее заводятся ролики, полотно находится в подвешенном состоянии.
Самостоятельно проще всего сварить ворота откатные с опорными роликами, скользящими по земле, точнее, по специальному профилю, уложенному на грунт. Направляющая удерживает конструкцию от опрокидывания. Вся тяжесть системы давит на опорные ролики.
Ролики
В сравнении с распашными изготовить откатные ворота своими руками проще. Стоимость изготовления выше из-за необходимости монтажа дорогой фурнитуры: направляющих, опорных роликов, упоров и других узлов.
Схема для установки ворот
Сдвижные
Сдвижные модели часто называют откатными, поскольку у них один принцип открывания – откатывание вдоль забора. Эта конструкция простая, при наличии фурнитуры сложности в изготовлении своими руками не представляет.
Опорные ролики устанавливаются на выступающий нижний профиль рамы. Для вертикальной фиксации от опрокидывания на стойке монтируется направляющее устройство.
Сдвижные системы могут быть двухстворчатыми, когда половинки открываются синхронно или независимо друг от друга. Калитка – распашная. Она вставляется в полотно на навесах и крепится к собственной раме, встроенной в конструкцию основного каркаса.
Если отсутствует свободный проход сбоку и нет пространства перед въездом, то устанавливаются сдвижные многосекционные ворота. Они представляют собой симбиоз откатных и распашных систем. При открывании край створки скользит по линии забора.
