Секционные ворота для гаража : размеры определяются оптимальной высотой и шириной, которые позволят беспрепятственно парковать транспортное средство. Стандартными считаются следующие значения: ширина – 2,4-2,5 метров, высота – 2-2,5 метра.

Нюансы при определении размеров ворот

Гаражные секционные ворота размеры надо подбирать по определенным параметрам, давайте с ними ознакомимся поближе. Ведь делая установку своими руками, учитывать надо все.

 Итак:

• Габариты вашего автомобиля : легковой или крупный внедорожник, или вместительный универсальный для всей семьи, или это вообще фургон? Грамотнее всего будет подбирать размер ворот с учетом того, что размеры транспортного средства в будущем могут увеличиться в зависимости от надобностей семьи. Если в перспективе ваш гараж примет под свою крышу фургон или другого крупного «жильца», то стоит подбирать завышенные параметры заранее: достаточно будет – 3×2.5 метра.
• Разработка гаражной постройки – важный этап, т.к. заранее необходимо учитывать, как вы будете парковать транспортное средство, и насколько сильно придется маневрировать для этого. Если от въездных ворот к гаражу ведет не ровный участок, то также стоит заранее расширять въездной проем.
• Предназначение гаражной постройки может не ограничиться лишь парковочным местом, но и может стать складом ваших вещей. Позаботьтесь заранее об удобстве их транспортировки через проем ворот.

Специфика в процессе монтажа секционных гаражных ворот

Размеры на секционные гаражные ворота надо определять и с учетом установки.

Стандартная комплектация секционных ворот

 Итак:

• Глубина, на которой устанавливаются ворота в стенном проеме, может варьироваться, т.к., например, ворота с электроприводом (см. Привод гаражных ворот: разновидности и правила выбора ) нуждаются в дополнительном пространстве при монтаже и глубина составит более 3 метров. Соответственно выбор ворот должен производиться раньше строительства самой гаражной коробки, т.к. он будет влиять на толщину стены в месте монтажа. Также и механизм, находящийся сверху, влияет на высоту ворот.
• Перемычка (участок стены от верхней границы проема ворот до потолка) – это необходимая зона для эксплуатации тех или иных ворот. Допустимой высотой для нее является 2,1 м, а, не имея дефицита в стройматериалах, можно довести ее до 3,5 м.
• Плоскость стены по бокам от проема должна составлять по 1-1,2 м в обе стороны. Как и перемычка, эти участки сыграют важную роль, к примеру, при монтаже привода автоматических ворот.
• Обязательным условием безопасной эксплуатации является отсутствие на стенах любых инженерных коммуникаций и освещения, которые могут быть повреждены направляющими секционных ворот в ходе их использования.

Секционные ворота размеры проема. Стандартные размеры секционных гаражных ворот. Какие они бывают?

Многие автомобилисты уделяют большое внимание обустройству своего гаража. Немаловажным элементом в этом вопросе являются правильно подобранные по размеру гаражные ворота.

Секционные гаражные ворота

Однако для того чтобы они безупречно работали и радовали вас своей функциональностью долгое время их следует правильно установить в проем гаража. Для этого необходимо будет произвести наиболее точный замер всевозможных параметров и нарисовать подробный чертеж будущей конструкции.

На основе полученных данных вы сможете определить для себя оптимальные размеры гаражных ворот.

Важно понимать, что для разных типов конструкций и механизмов существуют свои особенности. Поэтому важно брать во внимание не только величину гаражного проема, но и прочность материала из которого построен гараж, а также вес самих ворот.

Несущая стена должна быть прочной и выносить нагрузку, которые оказывают ворота при открывании и закрывании. Если у вас проем выполнен из кирпича или бетона, можно смело устанавливать любой тип гаражных ворот.

Но если использованы такие материалы, как пенобетонные плиты, проем следует укрепить металлическим обрамлением.

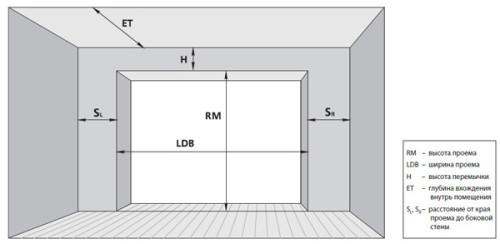

В целом, чтобы сделать правильный замер и приобрести ворота с подходящим размером следует учитывать:

• высоту и ширину входного проема;
• расстояние от верхней границы входного отверстия до крыши гаража (перемычки);
• величину боковых сторон.

Размер ворот

Учитывая все эти моменты, вы сможете сориентироваться по поводу оптимальной модели изделия. Главное, тщательно измеряйте проем рулеткой, обратите внимание на прямолинейность всех углов и сторон, проверьте их уровнем. Если где-то выявлены деформации, выровняйте их цементным раствором для того, чтобы рама гаражных ворот вошла идеально.

Обращайте внимание также на стандартные размеры, которые сегодня устанавливаются многими производителями. Эти показатели учитываются при изготовлении продукта.

Рассчитаны они по величине легкового автомобиля и дополнительных зазоров для его маневров. Так, ширина средней машины составляет от 1,5 до 2 метров, стандартные боковые промежутки рассчитываются в эквиваленте примерно 35-50 см.

В итоге стандартная ширина проема выходит около 2,5-3 метров. Тот же принцип работает при расчете высоты, стандартные параметры которой составляют около 2-2,5 метра.

Для двух автомобилей въездное пространство должно быть не меньше 4 метров. Так что ваш замер перед покупкой гаражных ворот должен основываться на величие автомобиля, под который они выбираются.

Секционные ворота

Замеряем параметры и устанавливаем врата секционного типа

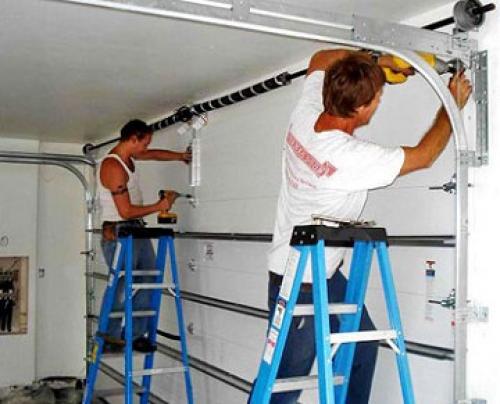

Особое внимание нужно уделить монтажу секционных ворот, поскольку такое изделие требует запас места в потолочной части гаража для крепления горизонтальных направляющих балок.  Для установки конструкции следует сделать ювелирно точный замер.

От качества установки подвижной системы будет зависеть дальнейшая ее работа. Поэтому перед покупкой секционных ворот уделите внимание таким важным особенностям:

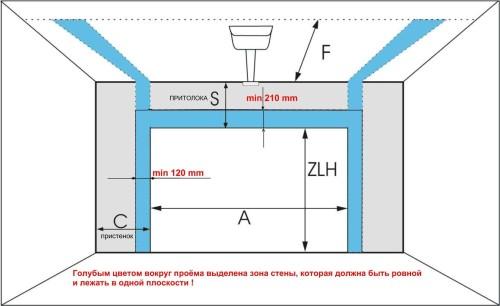

• Ширина входного пространства должна быть не менее 2,5 метра и не больше 5 метров.
• Высота проемного отверстия ­– от 2 до 3 метров.
• Размер перемычки или притолока. Этот параметр является определяющим при установке различных видов секционных ворот и автоматического механизма для них. Для потолочной автоматики с торсионными пружинами промежуток между крайней стороной входного отверстия до крыши должен быть не меньше 23 см, а для навального привода в связке с системой натяжных пружин не меньше 15 см.
• Величина боковых стенок от края проема должна быть не менее 12 см, поскольку эта зона предусмотрена для крепления направляющих профилей.

Размеры секционных гаражных ворот

Общепринятый стандарт

Общепринятые стандартные размеры для ворот секционного типа составляют 2 метра в высоту и 2,5 метра в ширину. Многие производители сегодня изготавливают свои модели под заказ, поэтому измерив величину входного отверстия, и предоставив полученные данные компании, вы можете заказать приемлемые для своего гаража размеры полотна.

Итак, учитывая все эти нюансы, ваши секционные ворота прослужат вам долго и у вас не должно возникнуть каких-либо проблем при монтаже.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/standartnye-razmery-sekcionnyh-vorot-alutech-alyuteh-hyorman-hormann

Стандартные размеры автоматических ворот для гаража. Стандартные размеры секционных гаражных ворот

Если принято решение об установке секционных ворот, вторым пунктом стоит вопрос о производителе. В данном случае это имеет огромное значение для определения стандарта.

Одновременно с этим вводится понятие «размерный шаг». Он сильно различается у всех производителей. Кажется, что 15–20 см ничего не значат, но это напрямую влияет на конечную стоимость изделия.

Несмотря на то, что для направляющих расстояние будет практически одинаково для всех, отличаться могут другие показатели .

Из известных производителей возьмем, например, Alutech и DoorHan. У них совершенно не соотносятся требования к габаритам притолоки.

Неодинаковые требования к величине проема предъявляются и в зависимости от использования типов пружинных механизмов – торсионных и растяжения.

Рассмотрим отдельно некоторых наиболее известных производителей.

DoorHan

Наиболее часто продаваемыми и декларируемыми как стандартные являются ворота со значением ширины 2500, 2750 и 3000 мм. При этом высота начинается с 2100 мм.

Этот производитель предлагает шаг в изменении линейных размеров в 100 мм, поэтому здесь есть немного больший выбор.

Hormann

Стандартные размеры начинаются от 2250 на 1875 мм, а заканчиваются параметрами 6000 на 3000 мм. Шаг в изменении габаритов – 125 мм. Наиболее часто поставляемых вариантов всего три по высоте – это 2000, 2125, 2250 мм, а по ширине четыре – 2375, 2500, 2750, 3000 мм.

Однако здесь нужно еще учитывать, что в конструкции могут быть использованы разные типы направляющих. Они подразумевают возможность увеличения размеров лишь до определенного предела каждая.

RYTERNA

Производитель представляет на рынке несколько стандартных размеров.

Для двух вариантов ширины – 2500 и 3000 мм – есть возможность выбора из трех разных высот – 2150, 2260, 2370. То есть в данном случае шаг изменения высоты составляет 110 мм.

Если посчитать в целом, то примерно такие же стандартные габариты может иметь и продукция других производителей. Но в данном случае слишком маленькое разнообразие – всего шесть стандартных размеров.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/vybor-podemnyh-vorot-dlya-garazha-dostoinstva-i-nedostatki

Стандартные размеры ворот дорхан. Рекомендации по выполнению замера

Для нормальной установки и дальнейшей безотказной работы секционных ворот большое значение играет проем, куда эти ворота установлены. Для того, чтобы определить возможность установки ворот, качество проема, выявить его недостатки и правильно подготовить для установки ворот, необходимо знать, как правильно измерить и на что обратить внимание при замере.

Для правильного снятия размеров необходимо производить замер, как минимум, в трех местах - около одного угла, затем посередине, и у второго угла. Выбирается большее значение. Секционные ворота представляют собой рамную конструкцию, устанавливающуюся изнутри проема, крепление выполняется по плоскости пристенков и притолоки, а это значит, что при замере необходимо проконтролировать, что пристенки и притолока находятся в одной плоскости. К моменту замера очень важно знать уровень чистового пола. Если его пока нет, то следует отметить его уровень на стене.В случае готового чистового пола следует проконтролировать его уровень. Не менее важным является определение пространства для открывания ворот - глубины помещения. Необходимо обратить внимание на проходящие коммуникации, перемычки и прочие элементы.

Для установки секционных ворот требуются некоторое пространство для крепления, поэтому существует ряд ограничений для притолоки и пристенков. В случае когда они малы для установки ворот, возможно рассмотреть вариант их увеличения до требуемых минимальных значений за счет сужения и занижения проема. В этом случае рекомендуется сравнить полученные размеры получившегося проема с расчетными.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/vybor-podemnyh-vorot-dlya-garazha-dostoinstva-i-nedostatki

Стандартные размеры ворот алютех. Замер проема для установки гаражных ворот

Замер проема – дело непростое и очень важное. От его качества зависит надежность и долговечность работы конструкции. Поэтому мы рекомендуем доверять замер специалистам.

У официальных представителей «АЛЮТЕХ» во всех регионах есть сертифицированные монтажные бригады, которые проходят регулярные обучения по замеру, сборке и монтажу ворот, а также сервисному обслуживанию.

Выбрать официального представителя ГК «АЛЮТЕХ» в своем регионе .

Рекомендации по выполнению замеров

Для правильного снятия размеров необходимо производить замер, как минимум, в трех точках проема по ширине и трех точках проема по высоте . Для заказа воротвыбирается большее значение.

Также следует проверить горизонтальность пола и верхней перемычки проема, вертикальность стен проема при помощи строительного уровня. В случаях отклонения данных поверхностей помещения от горизонтальной или вертикальной плоскости на 1,5 мм/м и более 5 мм в целом следует выполнить доработку проема.

В ряде случаев проемы имеют нестандартную конфигурацию. Например, имеются вентиляционные или отопительные коммуникации в зоне установки ворот, потолок имеет скос или выступы. В этом случае при замере необходимо учесть следующие особенности:

1. Под потолком проходят вентиляционные коммуникации. В таком случае за уровень потолка необходимо принять нижнюю точку коммуникаций.

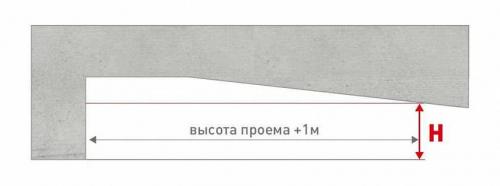

2. Потолок, снижающийся в глубину помещения. В таком случае за уровень потолка принимается нижняя точка на потолке, расстояние к которой равно высоте проема + 1000 мм.
3. Не вертикальная перемычка. В таком случае за уровень потолка принимается нижняя точка вертикальной перемычки.
4. Перемычка скошена по ширине проема. В таком случае замер перемычки необходимо производить в точке которая находится на расстоянии 125 мм от края проема по ширине.
5. Выпуклый потолок. В таком случае за уровень потолка необходимо принять крайнюю нижнюю точку.

Для замера и оценки всех особенностей проема рекомендуем пригласить сотрудника официальных представителей «АЛЮТЕХ».

Профессиональный замер позволит точно рассчитать цену и исключит ошибки при подборе ворот для вашего гаража .

Подробнее о конструкции, преимуществах, размерах и ценах секционных ворот и приводов к ним, читайте здесь:

• Секционные ворота для гаража ,
• Автоматика для секционных ворот .

Нужна консультация?

Секционные ворота в гараж на чертеже. Секционная конструкция

Достаточно популярными являются ворота с секциями.

Секционные ворота с полотном из сэндвич-панелей

Они могут использоваться в проёмах любого типа. Конструкция состоит из горизонтальных панелей, которые соединяются друг с другом петлями. В процессе открывания панели будут двигаться по вертикали вверх, после чего вдоль потолка по горизонтали. Завалы снега не являются препятствием для таких ворот, так как они не открываются наружу. Конструкция позволяет экономить свободное пространство перед гаражным помещением.

В секционной конструкции хорошо выполнена герметизация, поэтому их принято считать тёплыми. Список основных преимуществ:

• бесшумное и лёгкое открытие;
• можно изготовить конструкцию любых размеров;
• хорошее утепление;
• разнообразный дизайн;
• высокая безопасность.

Недостатки:

• высокая стоимость;
• необходимость периодического обслуживания.

Список деталей, из которых состоит секционная конструкция, можно увидеть на рисунке:

Элементы, из которых состоит конструкция секционных ворот

Передвижение секций происходит благодаря барабанам и тросикам, которые уравновешиваются пружинным устройством. Вдоль каркаса и под потолком размещаются направляющие, по которым перемещаются щиты с опорой на ролики.

Ворота с секциями могут быть следующих размеров:

• высота — 200–600 см;
• длина — до 500 см;
• ширина секции — 35–60 см.

Рекомендуется монтировать ворота минимально возможных размеров. Компактная конструкция работает стабильнее, при этом минимизируется вероятность блокировки. Следует знать, что модули с большим весом могут застопориться в направляющих.

Модули выполняются по принципу сэндвич-панели. Толщина материала — от 20 до 50 мм. Внутри модуля прокладывается утеплительный материал, который не впитывает влагу. Между секциями прокладывается пробковый материал, который сможет обеспечить плотное прилегание элементов друг к другу. В нижнюю панель должен быть вмонтирован эластичный уплотнитель, чтобы зимой секция не примерзала к напольному основанию.

Ворота подобного типа можно оснастить электрическим приводом с возможностью механического управления в случае отключения электричества. Мотор нужно устанавливать на среднем рельсе.

Ширина ворот гаража на 2 машины. Гараж на 2 машины: размер и преимущества

Строительство гаража, предназначенного для двух машин, дает возможность владельцу воспользоваться следующими преимуществами:

1. Строительных материалов для возведения сооружения требуется меньше.
2. Коммуникации проводятся один раз.
3. Автомобили стоят рядом.

Размеры гаража на 2 автомобиля

Согласно нормативам размеры одного парковочного места должны быть следующими:

• ширина – от 2,3 м;
• длина – более 5,5 м;
• высота – 2,2 м (необходимо учитывать высоту авто).

Таким образом, можно рассчитать стандартные размеры гаража на 2 машины .

Минимальные размеры гаража на 2 машины подразумевают расстояние от боковых поверхностей 50 см. Данные измерений нужны, чтобы рассчитать точно, какими должны быть размеры гаража на две машины. Произвести расчет высоты так, чтобы в помещении всем было удобно находиться, поможет следующее. Возьмите рост самого высокого члена вашей семьи и добавьте к этому значению 0,5 м .

ВАЖНО! При расчете оптимальных размеров гаража на 2 машины нужно учитывать возможность покупки автомобилей с любыми габаритами.

Когда нужно рассчитать размеры гаража для двух машин, то длина въезда равна около 5,5 м. Если в качестве примера взять габариты среднего седана, то длина – 4,5 м и 1,7 м в ширину . Ширина гаража на 2 машины будет 3,4 м. Нельзя забывать про организацию дополнительного пространства вокруг авто, чтобы в них могли одновременно садиться пассажиры и водители.

Машине с открытыми дверцами тоже требуется запас пространства. Как правило, этот показатель составляет около 10 или 15 см. С учетом зазоров между гаражными стенами оптимальная ширина равна приблизительно 6,1 м, а длина – 6,8 м.

Длину необходимо отмерять с запасом от 1 м до 1,5 м. Что касается высоты , то ее можно рассчитать следующим образом. Показатель среднего роста человека 1 м 75 см. Добавьте еще 20 см про запас в случае, если приедут высокие родственники или друзья.

Планируя габариты гаража на 2 машины , учтите — если Вы планируете сделать еще и мастерскую, то размеры гаража на 2 авто будут значительно увеличены .

Помните, что при строительстве каменных или армокаменных конструкций требуется соблюдать норматив СНиП II-22-81 . В документе приводятся условия, позволяющие обеспечить оптимальную несущую способность гаражных стен.

Фото гаража на две машины: размеры , чертежи :

Как видите, чертежи гаража на две машины несложные. И можно своими руками начать такое строительство.

Варианты въезда

В плане гаража на 2 машины учтите, что въезд может быть выполнен с одними воротами или с двумя. При ограниченном бюджете подходящий вариант – одностворчатые ворота , имеющие распашную конструкцию. Однако здесь также имеются минусы . Тяжелая конструкция не отличается удобной эксплуатацией.

ВНИМАНИЕ! Неправильный монтаж приведет к перекосу ворот , что создаст трудности в процессе эксплуатации.

Лучше обратиться за помощью к опытным профессионалам : они выполнят монтаж грамотно без неточностей в расчетах. Специалисты укрепят ворота с помощью опорных механизмов. Профессиональная установка гарантирует долговечную эксплуатацию .

Секционные ворота , оснащенные автоматикой, работают удобно, но их стоимость дороже распашной конструкции. Въезд с двумя воротами имеет следующие плюсы :

• простая парковка;
• возможность сдавать второй гараж в аренду, если вторую машину пока еще не приобрели.

При строительстве гаража для двух автомобилей размеры ворот в соответствии с ГОСТом 31174-2003 равны не меньше 6 м. Стандарт должен соблюдаться по отношению ко всем видам гаражных ворот.
