При строительстве гаража знание стандартных размеров ворот является одним из важнейших моментов: это позволит не только уберечь кошелек от ненужных дополнительных расходов, но и уменьшить срок изготовления ворот.

Наша компания сотрудничает с двумя производителями секционных ворот: немецкая компания Hormann (Хёрман) и белорусская компания Alutech (Алютех) . Сетка размеров у каждого производителя своя.

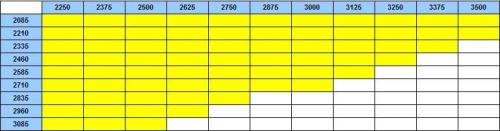

Алютех предлагает ворота серии Classic с верхним расположением торсионных пружин размерами от ш. 2250 х в. 2085 м до ш. 5000 х в. 3085 мм . При этом, можно изготовить ворота с промежуточными значениями по ширине и высоте с шагом 5 мм, что позволяет легко подобрать ворота под любой проем. Кстати, это правило относится ко всем видам ворот белорусского производства.

Ворота Alutech серии Standard производятся с пружинами натяжения, расположенными в боковых направляющих, что позволяет снизить их конечную стоимость, и, соответственно, таблица размеров здесь немного другая.

Промышленные ворота Алютех имеют гораздо более широкую размерную линейку, и размеры таких ворот могут быть от ш. 2250 х в. 2085 м до ш. 7000 х в. 5335 мм .

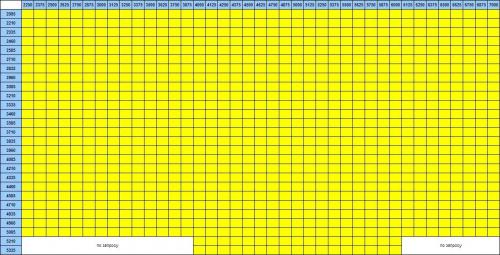

Основные стандартные размеры ворот Hormann белого и коричневого цветов большую часть года имеются в наличии на складе в Москве, что является несомненным преимуществом, ведь такие ворота можно поставить в 2 раза быстрее аналогичных размеров другого производителя.

Нестандартные размеры Хёрман колеблются от ш. 2000 х в. 1875 мм до ш. 5500 х в. 3000 мм.

Промышленные ворота Hormann имеют размеры от ш. 1200 х в. 1875 мм. до ш. 6000 х в. 7000 мм.

Квалифицированную консультацию при выборе размера ворот и других параметров вашего гаража, необходимых для установки секционных ворот и автоматики Вы можете получить по телефону нашей компании в Рязани (4912) 51-02-49.

Для тех, кто строит гараж, несомненно будут интересны скидки на секционные ворота в Рязани и ворота в наличии на складе в Рязани .

Стандартные размеры ворот дорхан. Гаражные секционные ворота с пружинами растяжения стандартных размеров RSD01BIW-SC

Секционные ворота стандартных размеров обладают конструктивными особенностями серии RSD01. Ворота изготавливаются в 13 комплектах, которые всегда есть в наличии на региональных складах. Балансировочный механизм полотна рассчитан на 25 000 рабочих циклов. Комплекты предназначены для самостоятельной установки, просты и удобны как в монтаже, так и в эксплуатации.

Внешняя сторона секционных ворот

Внутренняя сторона секционных ворот

Зона применения

Преимущества

Таблица размеров

Параметр	Показатель
Комплект №1 ширина/высота проема, мм	2 500 х 2 115
Комплект №2 ширина/высота проема, мм	2 500 х 2 215
Комплект №3 ширина/высота проема, мм	2 500 х 2 390
Комплект №15 ширина/высота проема, мм	2 500 х 2 515
Комплект №4 ширина/высота проема, мм	2 750 х 2 115
Комплект №5 ширина/высота проема, мм	2 750 х 2 215
Комплект №6 ширина/высота проема, мм	2 750 х 2 390
Комплект №7 ширина/высота проема, мм	3 000 х 2 015
Комплект №8 ширина/высота проема, мм	3 000 х 2 215
Комплект №9 ширина/высота проема, мм	3 000 х 2 515
Комплект №10 ширина/высота проема, мм	3 000 х 2 640
Комплект №13 ширина/высота проема, мм	3 350 х 2 115
Комплект №14 ширина/высота проема, мм	3 350 х 2 390

Размеры проема

Конструкция

• 1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
• 2. Контурные боковые многокамерные уплотнители
• 3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
• 4. Верхний угловой кронштейн регулируемый
• 5. Боковая опора с регулируемым роликодержателем
• 6. Нижний угловой кронштейн с регулируемым роликодержателем
• 7. Внутреняя петля
• 8. Вертикальная направляющая в сборе
• 9. Горизонтальная направляющая в сборе
• 10. Дистанционный С-профиль
• 11. Сэндвич-панель
• 12. Кронштейн с двойным шкивом
• 13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
• 14. Ручка подъемная
• 15. Задвижка
• 16. Пружины растяжения

Подготовка строительного объекта

• Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
• H — высота проема (расстояние от пола до верха проема);
• B — ширина проема (расстояние от левого края до правого края проема);
• h — притолока (расстояние от верха проема до препятствия) min 100 мм;
• b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
• L — глубина помещения.
• При замере Н и В за итоговый размер принимается наибольшая величина.
• При замере h, b1, b2 и L принимается наименьшая величина.
• Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Ворота для машины размер. Размеры и другие характеристики

Размеры ворот в независимости от их типа – наиважнейший показатель. От него зависит, сможет ли автомобиль въехать в гараж. Ведь подъездной путь не всегда прямолинейный. К тому же невозможно стандартизировать размеры гаражных ворот, потому что на их определение влияет огромное количество различных факторов. Вот, к примеру, основные из них:

• огромное количество марок и моделей автомобилей , которые друг от друга отличаются габаритами;
• расположение гаража по высоте : выше или ниже подъездного пути;
• размеры угла поворота при въезде в гараж;
• ворота устанавливаются на въезд одной машины или двух .

Оптимальные размеры проема относительно несущих конструкций гаража Источник stroydomkin.ru

Но в основе выбора все же лежат габариты автомобиля. Их точные данные можно узнать в паспорте автотранспортного средства. Но надо сделать несколько замечаний. К примеру, по каким-то причинам понадобиться установить сверху багажник. А это увеличение высоты авто на 30 см. При этом придется учитывать, что на багажник будет устанавливаться какой-то груз, увеличивая и высоту автомобиля.

Кто-то захочет в будущем провести тюнинг авто, к примеру, заменить стандартные зеркала на модели с панорамным обзором. А они по размерам больше обычных, а значит, ширина машины также станет больше. Нужно отметить, что с размерами ворот для гаража на 1 машину проблем меньше, чем, если в нее планируется устанавливать две.

Гараж на две машины Источник honiejoiiz.info

Что необходимо учесть, выбирая подъемные ворота по размерам, если в гараж планируется размещать два авто.

1. Ширина проема должна обеспечивать свободный въезд двух машин.
2. Габариты двух авто , расстояние между ними – минимум 0,5 м.

Как построить гараж быстро и недорого — пошаговая инструкция для «чайников»

Расчетные размеры

В основе расчетных размеров лежат ширина и высота проема.

• Высота гаражных подъемных ворот должна быть на 20 см больше , чем высота автомашины.
• Если въезд в гараж перпендикулярный , то ширина проема общая, должна быть больше ширины авто на 70 см.
• Если въезд боковой , то ширина должна быть на 1 м больше ширина автотранспортного средства.

К примеру, высота ВАЗ-2101 составляет 144 см. Значит, высота ворот в гараже должна быть: 144+20=164 см. Ширина 161 см. Значит, при перпендикулярном въезде ширина выбирается 230 см, при боковом 260 см.

Схемы расположения машин внутри гаража Источник www.doka-metal.ru

Средние размеры

Так как нельзя говорить о стандартизации гаражных ворот, специалисты все же рекомендуют использовать усредненные значения. Вот такие параметры рекомендованы для легкового транспорта.

1. Легковой автомобиль: ширина 2,25-2,5 м.
2. Микроавтобус или джип: ширина – 2,8.
3. Для двух авто : ширина – 4,8.
4. Для мотоцикла – 1,8 м.

Минимальная высота для всех случаев – 2 м.

Обратите внимание, что ширина ворот гаража на 1 машину сильно варьируется от габаритов авто.

Проект гаража на 2 автомобиля: планировка, размеры, особенности

Что предлагают производители

Российский рынок наводнен подъемными моделями. Здесь и российские модели, и от производителей дальнего и ближнего зарубежья. Рассмотрим три марки, которые сегодня пользуются высокой популярностью.

• DoorHan . Марка российского бренда. Размерная линейка представлена тремя позициями, в основе которых лежит ширина: 2500, 2750 и 3000 мм. Что касается высоты, то минимальный параметр – 2100 мм. Она может изменяться в большую сторону с шагом 100 мм.

Подъемные ворота от Доорхан Источник lifeneo.ru

• ALUTECH . Белорусский бренд, известный в России давно. Популярность завоевал за счет высокого качества предлагаемой продукции по приемлемым ценам. Ширина размерной линейки начинается с 2250, высота с 2085 мм. Увеличение производится с шагом обоих размеров на 125 мм.

Подъемные гаражные ворота от ALUTECH (АЛЮТЕХ) Источник Alutech.ru

• Hormann . Немецкий производитель, предлагающий подъемные ворота в высоком стоимостном сегменте. В его модельной линейке соотношение минимальных параметров ширина-высота: 2250-1875, и максимальных 6000х3000 мм. Шаг увеличения составляет 125 мм.

Что касается ценовой составляющей, то производители предлагают разный подход. Обозначим цены одной позиции по всем брендам.

Стандартные размеры ворот алютех. Замер проема для установки гаражных ворот

Замер проема – дело непростое и очень важное. От его качества зависит надежность и долговечность работы конструкции. Поэтому мы рекомендуем доверять замер специалистам.

У официальных представителей «АЛЮТЕХ» во всех регионах есть сертифицированные монтажные бригады, которые проходят регулярные обучения по замеру, сборке и монтажу ворот, а также сервисному обслуживанию.

Выбрать официального представителя ГК «АЛЮТЕХ» в своем регионе .

Рекомендации по выполнению замеров

Для правильного снятия размеров необходимо производить замер, как минимум, в трех точках проема по ширине и трех точках проема по высоте . Для заказа воротвыбирается большее значение.

Также следует проверить горизонтальность пола и верхней перемычки проема, вертикальность стен проема при помощи строительного уровня. В случаях отклонения данных поверхностей помещения от горизонтальной или вертикальной плоскости на 1,5 мм/м и более 5 мм в целом следует выполнить доработку проема.

В ряде случаев проемы имеют нестандартную конфигурацию. Например, имеются вентиляционные или отопительные коммуникации в зоне установки ворот, потолок имеет скос или выступы. В этом случае при замере необходимо учесть следующие особенности:

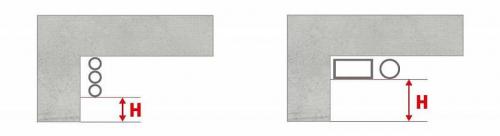

1. Под потолком проходят вентиляционные коммуникации. В таком случае за уровень потолка необходимо принять нижнюю точку коммуникаций.

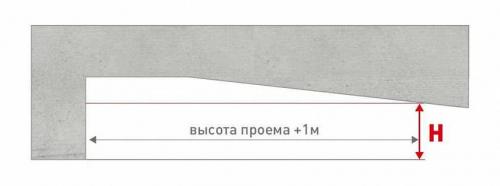

2. Потолок, снижающийся в глубину помещения. В таком случае за уровень потолка принимается нижняя точка на потолке, расстояние к которой равно высоте проема + 1000 мм.
3. Не вертикальная перемычка. В таком случае за уровень потолка принимается нижняя точка вертикальной перемычки.

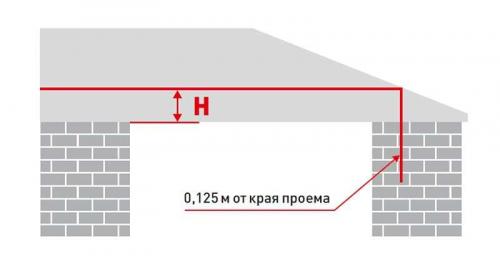

4. Перемычка скошена по ширине проема. В таком случае замер перемычки необходимо производить в точке которая находится на расстоянии 125 мм от края проема по ширине.

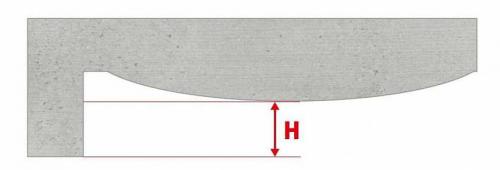

5. Выпуклый потолок. В таком случае за уровень потолка необходимо принять крайнюю нижнюю точку.

Для замера и оценки всех особенностей проема рекомендуем пригласить сотрудника официальных представителей «АЛЮТЕХ».

Профессиональный замер позволит точно рассчитать цену и исключит ошибки при подборе ворот для вашего гаража .

Подробнее о конструкции, преимуществах, размерах и ценах секционных ворот и приводов к ним, читайте здесь:

• Секционные ворота для гаража ,
• Автоматика для секционных ворот .

Нужна консультация?

Секционные ворота размеры проема. Стандартные размеры секционных гаражных ворот. Какие они бывают?

Многие автомобилисты уделяют большое внимание обустройству своего гаража. Немаловажным элементом в этом вопросе являются правильно подобранные по размеру гаражные ворота.

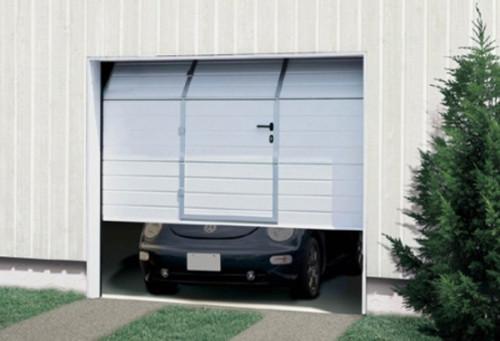

Секционные гаражные ворота

Однако для того чтобы они безупречно работали и радовали вас своей функциональностью долгое время их следует правильно установить в проем гаража. Для этого необходимо будет произвести наиболее точный замер всевозможных параметров и нарисовать подробный чертеж будущей конструкции.

На основе полученных данных вы сможете определить для себя оптимальные размеры гаражных ворот.

Важно понимать, что для разных типов конструкций и механизмов существуют свои особенности. Поэтому важно брать во внимание не только величину гаражного проема, но и прочность материала из которого построен гараж, а также вес самих ворот.

Несущая стена должна быть прочной и выносить нагрузку, которые оказывают ворота при открывании и закрывании. Если у вас проем выполнен из кирпича или бетона, можно смело устанавливать любой тип гаражных ворот.

Но если использованы такие материалы, как пенобетонные плиты, проем следует укрепить металлическим обрамлением.

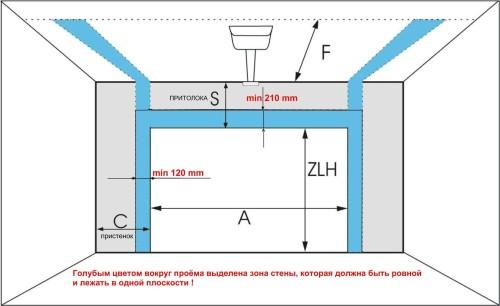

В целом, чтобы сделать правильный замер и приобрести ворота с подходящим размером следует учитывать:

• высоту и ширину входного проема;
• расстояние от верхней границы входного отверстия до крыши гаража (перемычки);
• величину боковых сторон.

Размер ворот

Учитывая все эти моменты, вы сможете сориентироваться по поводу оптимальной модели изделия. Главное, тщательно измеряйте проем рулеткой, обратите внимание на прямолинейность всех углов и сторон, проверьте их уровнем. Если где-то выявлены деформации, выровняйте их цементным раствором для того, чтобы рама гаражных ворот вошла идеально.

Обращайте внимание также на стандартные размеры, которые сегодня устанавливаются многими производителями. Эти показатели учитываются при изготовлении продукта.

Рассчитаны они по величине легкового автомобиля и дополнительных зазоров для его маневров. Так, ширина средней машины составляет от 1,5 до 2 метров, стандартные боковые промежутки рассчитываются в эквиваленте примерно 35-50 см.

В итоге стандартная ширина проема выходит около 2,5-3 метров. Тот же принцип работает при расчете высоты, стандартные параметры которой составляют около 2-2,5 метра.

Для двух автомобилей въездное пространство должно быть не меньше 4 метров. Так что ваш замер перед покупкой гаражных ворот должен основываться на величие автомобиля, под который они выбираются.

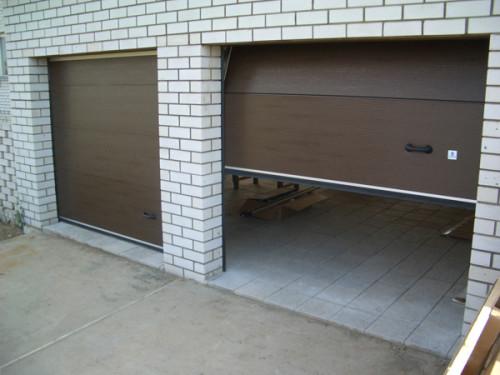

Секционные ворота

Замеряем параметры и устанавливаем врата секционного типа

Особое внимание нужно уделить монтажу секционных ворот, поскольку такое изделие требует запас места в потолочной части гаража для крепления горизонтальных направляющих балок.  Для установки конструкции следует сделать ювелирно точный замер.

От качества установки подвижной системы будет зависеть дальнейшая ее работа. Поэтому перед покупкой секционных ворот уделите внимание таким важным особенностям:

• Ширина входного пространства должна быть не менее 2,5 метра и не больше 5 метров.
• Высота проемного отверстия ­– от 2 до 3 метров.

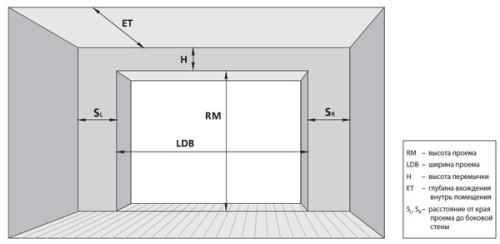

• Размер перемычки или притолока. Этот параметр является определяющим при установке различных видов секционных ворот и автоматического механизма для них. Для потолочной автоматики с торсионными пружинами промежуток между крайней стороной входного отверстия до крыши должен быть не меньше 23 см, а для навального привода в связке с системой натяжных пружин не меньше 15 см.
• Величина боковых стенок от края проема должна быть не менее 12 см, поскольку эта зона предусмотрена для крепления направляющих профилей.

Размеры секционных гаражных ворот

Общепринятый стандарт

Общепринятые стандартные размеры для ворот секционного типа составляют 2 метра в высоту и 2,5 метра в ширину. Многие производители сегодня изготавливают свои модели под заказ, поэтому измерив величину входного отверстия, и предоставив полученные данные компании, вы можете заказать приемлемые для своего гаража размеры полотна.

Итак, учитывая все эти нюансы, ваши секционные ворота прослужат вам долго и у вас не должно возникнуть каких-либо проблем при монтаже.

Источник: https://gorizont-pro.ru/stati/sushchestvuyut-li-standartnye-razmery-garazhnyh-vorot-tipovye-razmery-garazhnyh-vorot

Стандартный размер ворот во двор. Выбор размеров ворот в зависимости от типов конструкции ворот

Выбор ширины въездных ворот на участок во многом определяется конструкцией ворот. Для каждого типа конструкции существует свои рекомендации относительно параметров.

Въездные ворота распашного типа

Ворота распашного типа (иначе их называют створчатые) требуют достаточного количества свободного пространства перед ними, необходимого для открывания створок. Их конструкция включает в себя одну или несколько створок. Также при планировке дополнительное пространство стоит закладывать и за воротами, чтобы при парковке автомобиль не был преградой при открытии створок. Ширина распашных ворот может достигать 3 метров. Обычно этот тип ворот устанавливают на участках с узкой территорией, расположенной по одну сторону от ограждения,

Откатные ворота

На участках с небольшим количеством свободного места, где установка распашных ворот невозможна, устанавливают откатные ворота. Их конструкция включает в себя всего одну створку, перемещающаяся вдоль ограждения. Перед установкой стоит заранее продумать защитное ограждение, которое должно полностью помещать створки ворот после их полного открытия.

Ширину откатных ворот рекомендуется делать такой, чтобы при въезде автомобиля в ворота между зеркалами заднего вида и опорными трубами ворот было расстояние не меньше 45 см. Чаще всего встречаются ворота с максимальной шириной равной 4 метра. При этом ширину створки ворот делают на 40-45 см больше проёма, чтобы избежать щели, просвечивающей дачный участок.

Складывающиеся ворота

Иначе их называют телескопическими. Они станут отличным решением для владельцев узких участков, поскольку они занимают мало места в сложенном виде. Состоят из нескольких вертикальных створок, складывающихся в книжку при открытии. Они открываются в горизонтальном направлении, поэтому Ширина подобных ворот будет зависеть от того как они открываются, и ещё от толщины каждой секции и количества секций.
