Электропривод для ворот своими руками. Распашные створки

Электропривод для ворот своими руками. Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/stati/elektroprivod-dlya-vorot-svoimi-rukami-otkatnye-vorota

Электропривод для откатных ворот. Как выбрать автоматику для откатных ворот

Выделяют три вида откатных ворот: рельсовые, подвесные, консольные. Автоматика для них состоит из электродвигателя с редуктором, шестерни, зубчатой рейки и блока управления. Зубчатая рейка фиксируется к воротному полотну и приводится в движение за счет шестерни. Для большей надежности привод ставится на фундамент или основание. При выборе лучшей автоматики для откатных ворот следует учесть четыре критерия:

1. Масса полотна.

Для облегченных створок весом до 500 кг с шириной пролета от 3 до 5 метров, а также для утяжеленных конструкций до 1000 кг и до 6 метров в длину, возможно применение электромеханических приводов. На складских помещениях и промышленных зонах масса ворот достигает 1200-1800 кг, а ширина пролета – 8 метров. В таких случаях используют гидравлические системы, давление в которых способно двигать такие тяжелые воротины.

2. Регулярность применения.

Параметр, определяющий скорость открытия ворот и количество машин, которые смогут пройти за определенный промежуток времени. Например, регулярность применения для бытового привода составляет 30% при ширине створки около 5 метров. Полный цикл открытия и закрытия воротины составит 60 секунд (по 30 с на каждое действие). При таких условиях за один час через ворота смогут проехать 18 автомобилей.

На промышленных зонах, крупных предприятиях, контрольно-пропускных пунктах с высокой интенсивностью движения устанавливают специализированные приводы, которые оснащаются дополнительным узлом охлаждения, так как при повышенных нагрузках электродвигатель начинает перегреваться.

3. Габариты противовесов.

Этот критерий особенно актуален для консольных ворот, так как двигатели приходится перемещать не только воротину, но и ее противовес, длина которого составляет от 40 до 50% от ширины створки. Если речь идет о массивных откатных моделях, то устанавливают более мощные электроприводы.

4. Мощность привода.

Выбирать электропривод всегда стоит с запасом мощности не меньше 30%. Это связано с тем, что в холода полотно может обледенеть и увеличиться в массе, поэтому при движении потребуется больше усилий. Учитывается и сопротивление ветру (парусность), которое также затрудняет открытие/закрытие створки (особенно для монолитных конструкций). К тому же если электропривод начнет работать на пределе мощности, то станет перегреваться, что может послужить причиной для поломки устройства.

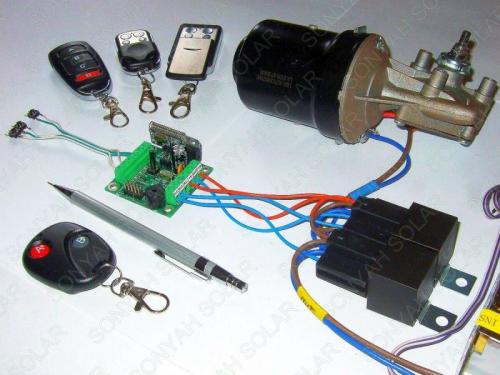

Электропривод своими руками. Распашные ворота с электроприводом своими руками

Установка распашных ворот с электроприводом своими руками – это сложный процесс, который требует соответствующих знаний, умений и навыков. Если допускаются ошибки, то система работает некорректно.

Необходимые материалы и инструменты

Перед установкой конструкции рекомендуется подготовить необходимые инструменты и материалы. Для распашных ворот рекомендуется использовать:

• стойки для опор;
• металлический жесткий каркас;
• обшивку;
• электрический привод;
• гаражные петли;
• металлическую задвижку.

Для правильной установки автоматической системы рекомендуется использовать растворитель, кирпич, трехжильный кабель, цементный раствор и грунтовку, изолированные поливинилхлоридные трубы, электрод, саморезы, профильные трубы.

Для выполнения работ по изготовлению распашных ворот используется лопата, отвертка-индикатор, болгарка, автомат УЗО, молярная щетка, строительный уровень, щетка для металла, шуруповерт, измерительные инструменты, сварочный аппарат.

Подбор электропривода

Выбор электрического привода для распашных ворот своими руками – это ответственная задача. Это устройство, в котором двигатель управляет рычагом с помощью редуктора.

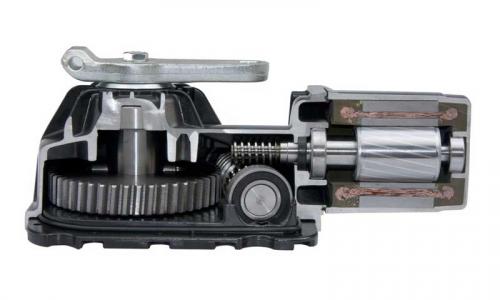

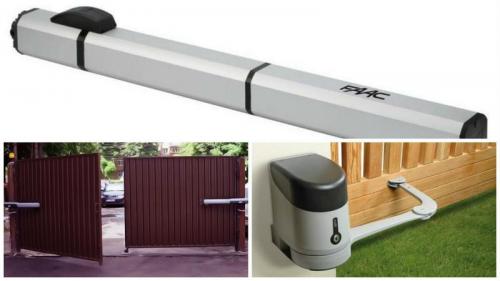

Линейный привод для распашных ворот своими руками работает по принципу: двигателем вращает винт через редуктор, в результате чего передвигается гайка в одну сторону с направляющей, преобразуется энергия вращения, открываются ворота. По окончанию цикла работа замедляется блоком управления.

Рычажный привод для распашных ворот своими руками обеспечивает плавность и бесперебойность работы ворот. Мотор передает энергию на вертикальный вал через редуктор. Рычаги, которые перемещают конструкцию, удерживают кривошип.

Гидравлический самодельный привод для распашных ворот своими руками – это надежная конструкция. Гидравлический насос двигателя устройства усиливает поступление к гидроцилиндрам рабочего раствора. Гидроцилиндры обеспечивают передвижение ворот. Датчики гарантируют безопасную работу системы.

Если створки открываются внутрь

Между центральной точкой петли и чертой несущего столба длина 60 миллиметров. Если ворота распахиваются внутрь, то расположение внутренних столбов такое же, как и наружных. Специалисты советуют делать закладку посредине трубы из металла или швеллера. На следующем этапе выводятся закладные, которые крепятся на кронштейны. На крайние углы движения ворот устанавливаются упоры, которые выполнены из уголка или арматуры.

Если ворота открываются внутрь, то при установке автоматики может возникнуть необходимость в проделывании углубления. Электрический привод может устанавливаться после монтажа распашных ворот. Этот вариант установки используется при установке линейного привода. При монтаже без углубления рекомендуется соблюдать все условия.

Если створки открываются наружу

Если устанавливаемая створка на распашных воротах, открывающихся наружу, находится изнутри, то рекомендуется изготовить закладные. С этой целью используется металлическая труба, сечение которой составляет 10х10 сантиметров. Можно использовать швеллер, который рекомендуется правильно установить по центру столба из кирпича. Для монтажа привода на распашные ворота приваривают арматуру.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/novosti/rychazhnyy-variant-privoda-svoimi-rukami-chetvertyy-variant-privoda-vorot-rabochiy

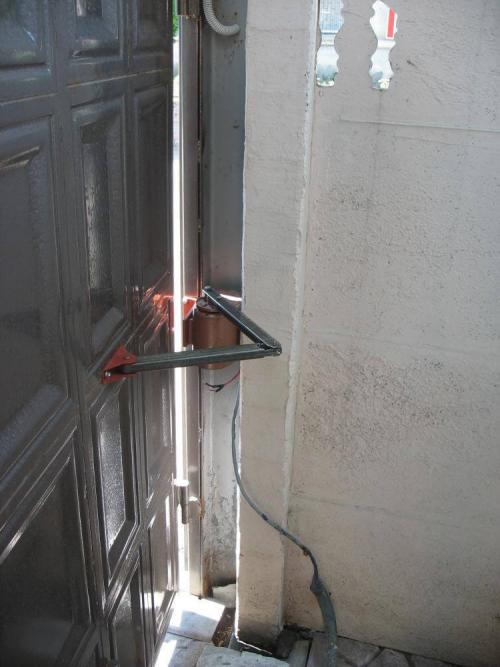

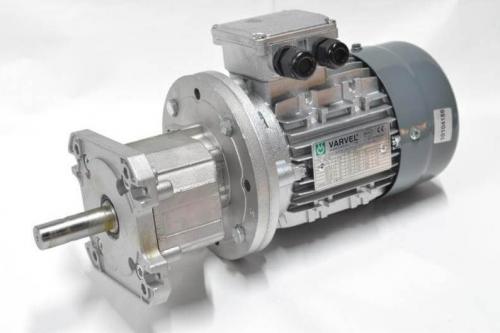

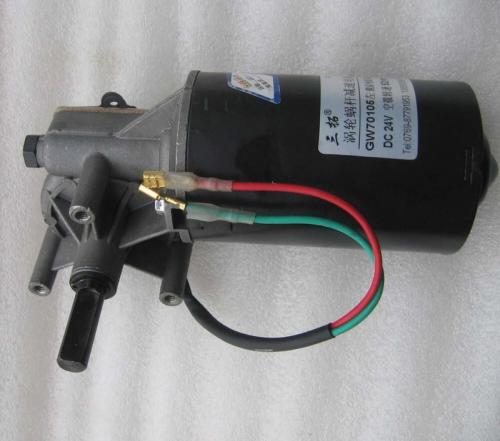

Бюджетная автоматика для распашных ворот своими руками. Подготовительный этап

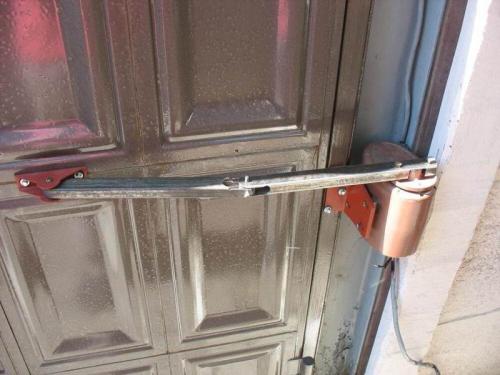

Линейный привод для распашных ворот.

Автоматика для распашных ворот своими руками устанавливается после соблюдения определённых правил. Чтобы длительно и надёжно эксплуатировался электропривод, следует выполнить следующую последовательность действий, проверяя:

1. Плавность и лёгкость процесса открытия/закрытия створок. Если не соблюсти этот этап, то в скором времени ворота или калитка выйдут из строя, а значит, их нельзя будет использовать по назначению.
2. Наличие достаточного зазора между воротным полотном и дорогой, что поможет беспрепятственному движению. Конструкция должна свободно открываться, при этом она не должна препятствовать проходящим мимо людям и проезжающим транспортным средствам.
3. Наличие пространства, необходимого, чтобы открыть ворота без прикосновения с поверхностями других построек. Дверки должны свободно открываться, чтобы не потерять презентабельный внешний вид и не сломаться.
4. Наличие приваренных деталей к столбам и створкам, при этом сварка осуществляется в горизонтальной плоскости. Проверяется степень качества сварных элементов, чтобы автоматическая система работала в течение длительного срока.
5. Наличие места, необходимого, чтобы прикрепить устройство для автоматического открытия ворот.

Необходимо предусмотреть приспособления, которые ограничивают ход дверей, чтобы при чрезмерном открытии они не сломались. Они привариваются на поверхности столбов или забетонированных в землю закладных.

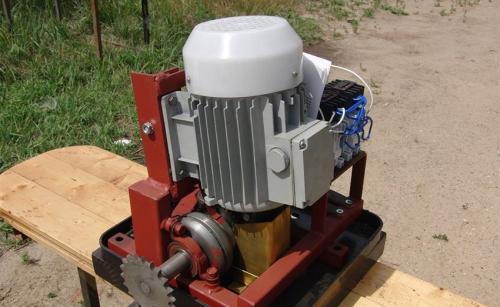

Линейный привод для распашных ворот своими руками. Актуаторы с якорными моторами

Изготовить привод для двустворных ворот собственными руками, и при этом сэкономить средства, можно приобретя и установив два одинаковых актуатора с якорными моторами. Меняя полярность, можно получить реверс, и угол распахивания может достигнуть 180°. При этом часто возникает проблема с синхронизацией перемещения створок.

Когда привод для распашных ворот сделан своими руками, он не имеет датчиков, и подключен к двигателю напрямую, в результате получается, что створки работают не синхронно.

Актуатор

Устранить это явление довольно трудно. Даже добившись синхронности движения воротных панелей, может случиться, так что в снежную и ветреную погоду они будут сбиваться с настройки из-за появления на пути движения одной из них сугроба. От этого можно избавиться, если на обе панели установить по полноценному активатору, то есть установить на каждой створке по полноценному приводу для распахивания ворот. Это приведёт к тому, что даже двигаясь с разными скоростями, створки все равно завершат движение, и сомкнутся, что от них и требуется.

При установке самодельных приводов для распашных ворот можно встретиться с множеством различных проблем, особенно, если нет специальных знаний по специфике монтажа таких устройств. Задумывая такое дело, следует вооружиться знаниями и просмотреть несколько роликов, где умельцы делятся личным опытом.

Осуществляя монтаж приводов на воротных створках, можно во всей полноте оценить преимущество купленной автоматики, которое заключается в том, что к ней прилагается инструкция с подробным описанием работы, пошаговой схемой монтажа оборудования, описание специфики эксплуатации и особенностей технического обслуживания. Однако и Вы после установки привода собственной конструкции будете знать всё досконально, и сможете написать собственную инструкцию.

Автоматика для откатных ворот своими руками 12 вольт. Привод для откатных ворот своими руками. (Фото+Видео)

Здесь я писал об откатных воротах своими руками. Захотелось большего, а именно сделать привод для откатных ворот своими руками.

Иркутские фирмы предлагаю минимальный набор за 14 000 руб. Такая цена с подвигла меня на создание привода и автоматики своими руками.

Для начала я заказал сигналку (центральный замок) с Алиэкспресса.

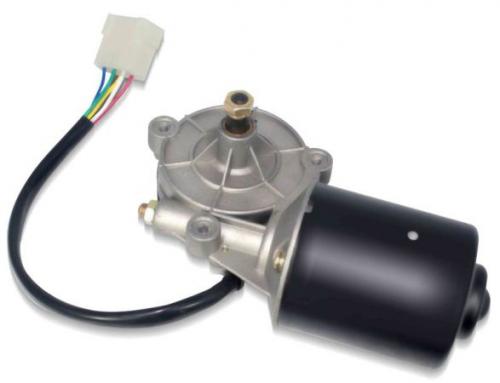

Пока шла сигналка, купил в качестве привода ворот двигатель стеклоочистителя ВАЗ 2108

Коннектор привода состоит из 6 контактов. Вам нужно выделить те два провода которые отвечают непосредственно за вращение двигателя. Я эсперементировал менал подключения и в результате нашел что нужно. Что бы не сгорел двигатель когда выбудете искать нужные провода подключайте питание через предохранитель 5А. Меня он пару раз выручал)))) Также можете воспользоваться этой схемой подключения привода стеклоочистителя ВАЗ 2108.

Будьте внимательны у купленного мной привода оказались провода другого цвета пришлось искать нужные контакты эмпирическим путем.

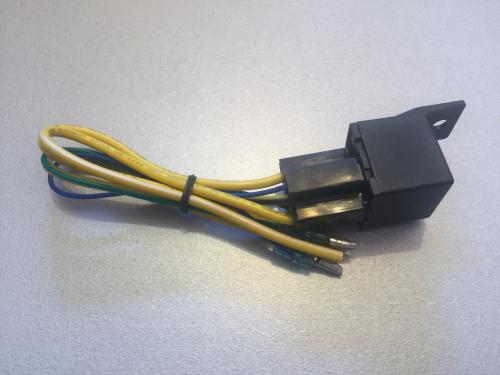

Купил три пяти контактных реле 12v, 4 диода, предохранители.

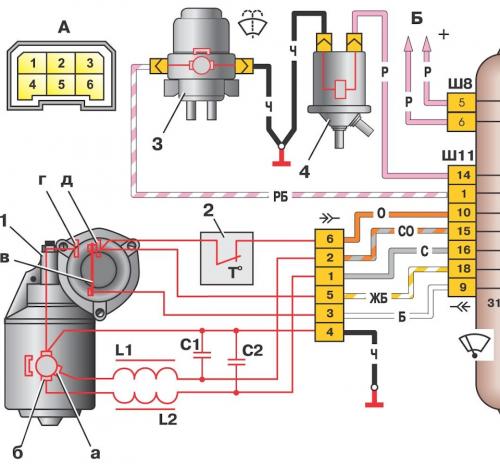

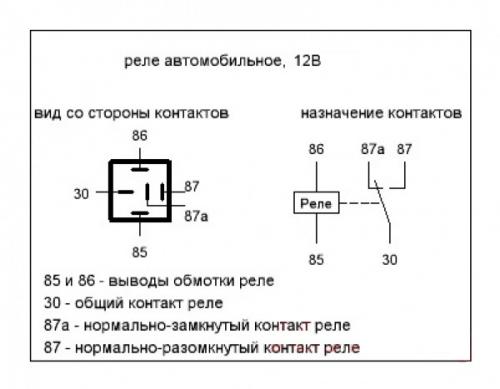

Ниже представлены назначения контактов автомобильного реле

Ниже

Схема подключения автоматики привод для откатных ворот

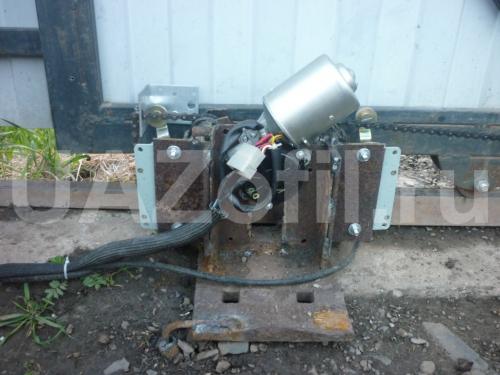

Двигатель для привода ворот

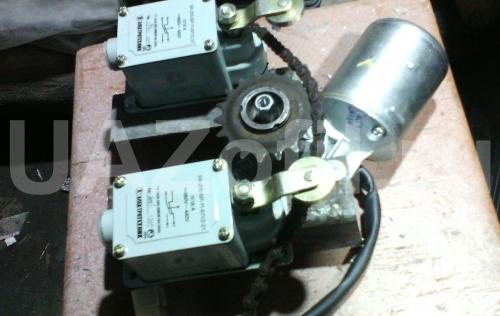

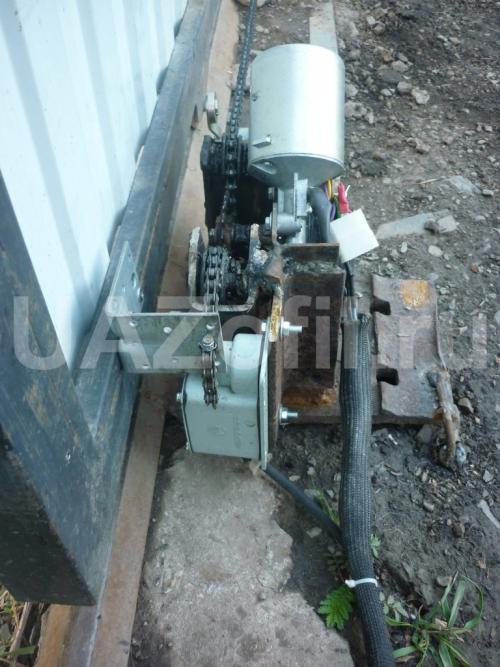

Привод с концевиками (пробный вариант).

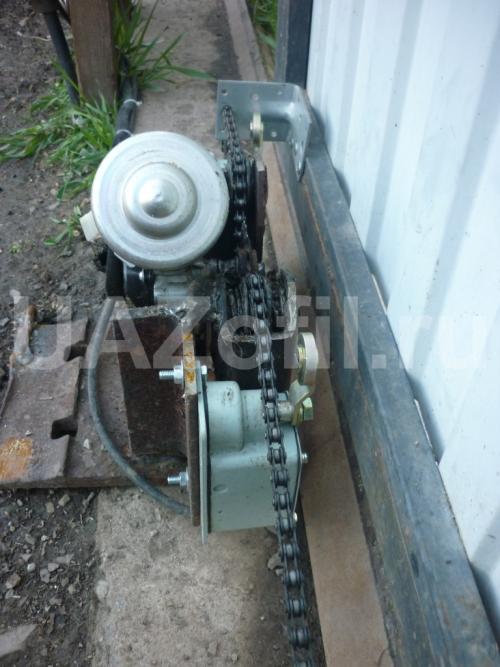

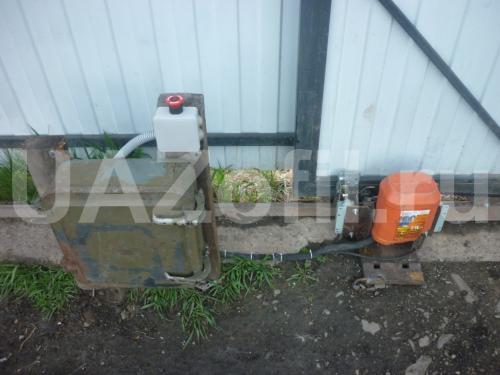

Итоговый вариант привода откатных ворот своими руками.

С лева блок управления, справа двигатель и концевики. Часто в интернете встречаются варианты с автомобильными концевиками но это не надежно. Поэтому для привода ворот я использовал промышленные концевики (концевой выключатель) по 200 руб каждый.

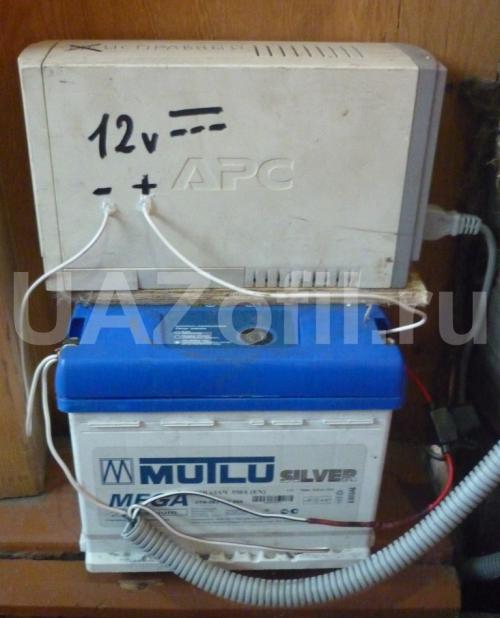

Электропитание откатных ворот

Так как я проживаю в сельской местности и отключение электроэнергии обычное дело было решено использовать аккумулятор и бесперебойник в качестве зарядного устройства. Такая комбинация дает хорошую автономность привода откатных ворот (работа до 2 суток). Отключения электроэнергии не страшны.

Итоговая стоимость.

Автоматика (центральный замок)                                         450 руб.

Двигатель привода дворников ВАЗ 2108                               1500 руб.

Концевики 2 шт.                                                                  400 руб.

Мелочи по электрике ( предохранители, реле, термоусадка) 600 руб.

Цепь велосипедная Урал 3 шт.                                             900 руб.

ИТОГО:                                                                                3850 руб.

В итоге сэкономлено более 10 000 руб.

Привод гаражных ворот дорхан. Инструкция настройки автоматики

Полная настройка потолочного электропривода гаражных ворот включает в себя

• регулировку крайних положений верхнего и нижнего
• регулирование усилия хода полотна по направляющим
• программирование дистанционных пультов

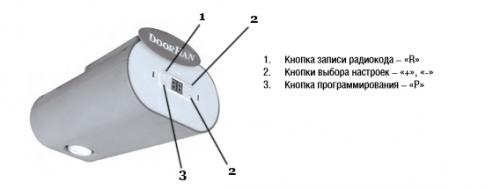

Инструкция по настройке конечных положений полотна электропривода Sectional-750 (SE-1200; Fast-750)

1_ Настройка верхнего конечного положения гаражных ворот

Нажимаем и удерживаем клавишу » P »  пока не загорится » 1 «. Далее отпускаем и опять нажимаем » P «, начнет мигать » 1 «.

Далее клавишей  » + » устанавливаем необходимое верхнее положение полотна ворот. Нажатием клавиши » P » сохраняем данное положение полотна гаражных ворот.

2_ Настройка нижнего положения полотна полотна гаражных ворот

Нажимаем и удерживаем клавишу » P »  пока не загорится » 1 «.

Далее жмем » — «, режим переключается на канал №2. Жмем » P «, пока цифра 2 заморгает. Клавишей » — » регулируем необходимое конечное положение полотна. Сохраняем данное положение нажатием » P «.

Итоговое сохранение верхнего и нижнего положения полотна гаражных ворот:

Нажимая клавишу » + » устанавливаем цифру » 1 » на дисплее. Далее жмем клавишу » P » в течении 5 секунд. На дисплее появится » 0 «.

Программирование полностью сохранено и завершено.

НАСТРАИВАЕМ ПУЛЬТ

Инструкция настройки пульта ДорХан для потолочного привода Sectional-750 (SE-1200; Fast-750)

На дисплее электропривода нажимаем и держим кнопку R. Должен на мекунду появиться и погаснуть еще один ноль.

После этого выбираем нужную кнопку на пульте и жмем на нее два раза. Пульт запрограммирован!

Программируем пульт   SE-750 (SE-1200); Настройка верхнего, нижнего положения и усилия ворот.

НАСТРАИВАЕМ ОТКАТНЫЕ АВТОМАТИЧЕСКИЕ ВОРОТА

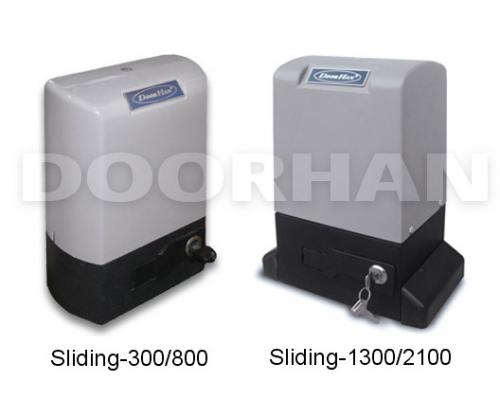

Инструкция настройки пульта ДорХан для привода откатных ворот Sliding 800 (SL-300; SL-1300; SL-2100)

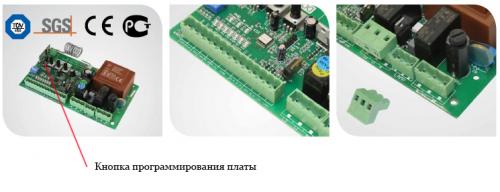

1.Удерживаем клавишу программирования платы электропривода.

Должен мигать индикатор.

Отпускаем клавишу и нажимаем уже на пульте ДорХан кнопку (2 раза), которую выбрали для данного открытия устройства.

Запись пульта окончена.

Программируем пульт  Sl-300 (Sl-800; Sl-1300; Sl-2100) новая плата привода; Плата привода без защитного кожуха.

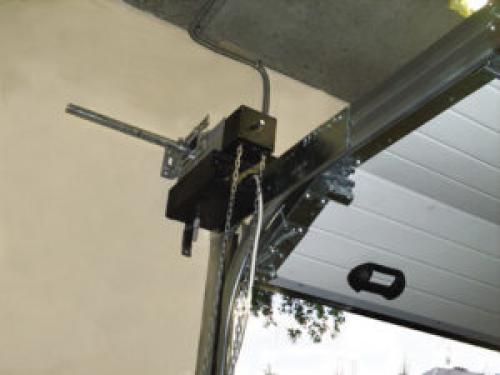

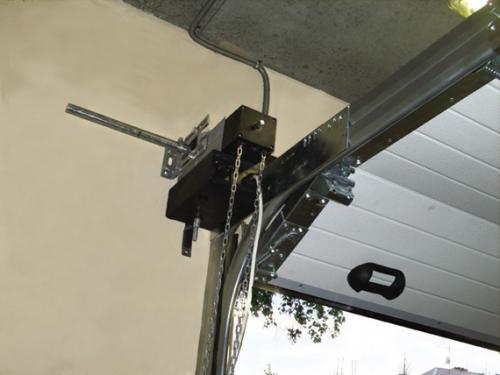

Электропривод для секционных ворот своими руками. Автоматика для секционных ворот своими руками

Если мы спешим на работу или возвращаемся после тяжелого трудового дня на автомобиле, вряд ли хочется тратить свои силы на открывание замков, засовов в гараже. С этой проблемой отлично справляются секционные ворота. Но чтобы сделать их использование еще приятнее, понадобится автоматика для секционных ворот.

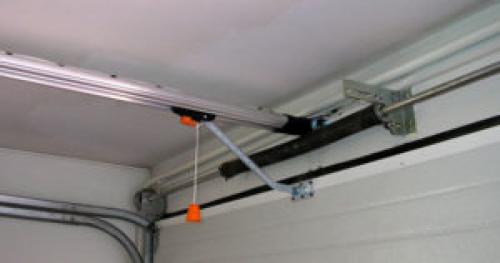

Среднестатистический гараж предусматривает установку подъемно-секционных ворот, т. е. секции ворот поднимаются в горизонтальном положении под потолок по направляющим. И такой вариант подходит большинству владельцев нынешних гаражей. Рассмотрим установку секционных и автоматических ворот своими руками.

Что учитывать, решая, какие ворота ставить

Секционные ворота достаточно просты в установке и использовании. Множество компаний предлагает установку таких ворот, делая всевозможные акции, оставляя листовки со своими контактами и информацией об услугах и ремонте. И это недешевое удовольствие, но все же доступнее автоматических. Что же касается автоматики для поднимаемых ворот, то она имеет ряд преимуществ. Вот некоторые:

1. Подъезжая к дому или выезжая из гаража, вы не тратите время на открывание, а также закрывание ворот.
2. Если на улице дождь или просто очень холодно, вам не придется мерзнуть, открывая ворота. Это впору сделать находящимся у вас брелоком-передатчиком, который подает сигнал на встроенный радиоприемник в узле ворот.        Вы сразу сможете оказаться в гараже, где намного теплее, чем на улице.
3. Внешний вид таких ворот смотрится намного солиднее.
4. Такие конструкции могут использовать даже хрупкие и слабые девушки, ведь старые металлические ворота бывает не так уж и легко открыть даже мужчине.

«Что, если я хочу такие ворота?»

Подготовительные работы по выравниванию дверного проема можно сделать самому. Это очень важно, иначе не обойтись без постоянных ремонтов. Но если вы не уверены в том, что сможете качественно все сделать сами, лучше обратиться к специалистам, чтобы они провели эти работы. Немало внимания требуется уделить полу в помещении, ведь это основа для регулирования торсионных пружин и всей автоматики.

Для гаражных секционных ворот обычно идет подобный комплект автоматики:

• привод;
• блок управления (плата);
• зубчатая рейка для механизма;
• приемник сигнала;
• фотоэлементы (сенсоры);
• сигнальная лампа;
• дистанционный пульт (брелок).

Обращайте внимание на качество автоматики поднимаемых ворот. Требуйте гарантию на покупаемый товар. Если вы приобрели фирменную автоматику, то зачастую в комплекте к ней идет подробная инструкция по установке. Также у популярных брендов много поклонников, которые выкладывают подробные инструкции установки. К примеру, вы можете написать в поисковой строке «Автоматика для секционных ворот своими руками: пошаговая

При выборе комплекта обязательно нужно помнить, что есть два типа автоматики: вальная и потолочная. Решая, какую систему лучше использовать, главным определителем служит проем и тип механизма. В большинстве случаев применима потолочная система. При ее установке обязательно нужно учитывать, чтобы потолочная автоматика располагалась точно по центру. Немаловажно, чтобы рычаг каретки был хорошо прикреплен к усиленному дополнительному краю полотна ворот, так как играет роль элемент движения и управляется с пульта-передатчика, т. е. брелока. Направляющие, а также сама автоматика крепятся к потолку очень надежно с помощью кронштейнов, которыми зачастую крепят к стене. В это время к потолку должно быть подведено питание. После того как провели установку автоматику, важно провести настройку и программирование самой системы автоматики. Можно привлечь специалиста, но мы рассматриваем вариант самостоятельной настройки. В наше время в Сети существуют сотни сайтов и форумов, где поднимаются, обсуждаются и решаются эти вопросы.

При установке обязательно придерживаться рекомендаций производителя, указанных в инструкции! Если неправильно установить и таким же образом эксплуатировать, то, придя в негодность, вам не удастся воспользоваться гарантией на систему.

Сама установка автоматики не вызывает больших трудностей и вполне может быть выполнена самостоятельно. Очень важно найти комплект автоматики хорошего производителя (иногда это решающий фактор). Из-за плохого качества продукта, вероятнее всего, придется чаще обслуживать и ремонтировать всю систему. Не ведитесь на слишком дешевые предложения, зачастую скупой платит дважды. Немаловажный фактор – это качество самих секционных ворот. В любом случае комфорт и удобство при использовании данной системы оправдают любые затраты и вложенные силы.
