Выбор подъемных ворот для гаража. Достоинства и недостатки

Выбор подъемных ворот для гаража. Достоинства и недостатки

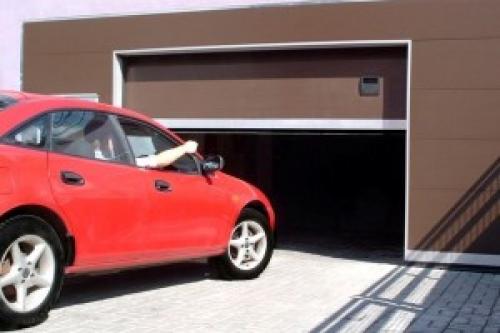

Начнем с практической выгоды установки подъемно-поворотного механизма на гаражные ворота по сравнению с распашными (пусть даже и автоматизированными).

• Необходимое для открывания ворот место перед гаражом становится значительно меньше.
• Работоспособность ворот не сильно зависит от наличия/отсутствия снега перед полотном. Конечно, если у ворот намело сугроб, его лучше откинуть. Мощности механизма может хватить на то, чтобы его сдвинуть, но незачем перегружать его. К тому же мало приятного, если снег будет с полотна валиться на голову, потом — таять в гараже.
• Полотно не мешает при выезде.



  Общее устройство подъемно-поворотных механизмов

• Ворота делают из листа металла без дополнительных подвижных сочленений (сварные швы не в счет). При правильной подготовке проема можно добиться хорошей теплоизоляции.
• Есть возможность открывать такие полотна как автоматически (кнопка или пульт управления) или вручную, что неплохо при отключении электричества.

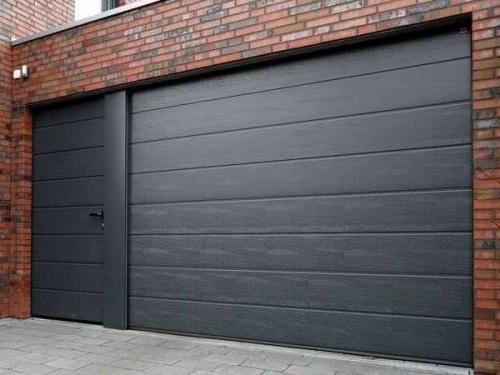

• В плоскости можно сделать калитку или окно и это не сильно повлияет на стоимость.
• Можно использовать утепленные полотна и нащельники/уплотнители — для отапливаемых гаражей.

В общем и целом такая конструкция намного удобнее, менее проблематична во время эксплуатации, но есть и недостатки.

• В совсем низких гаражах такую систему не поставишь.
• Большая парусность, что требует большей мощности привода.
• Вручную требуются солидные усилия.



  Подъемно-поворотные ворота все равно требуют наличия свободного пространства перед гаражом

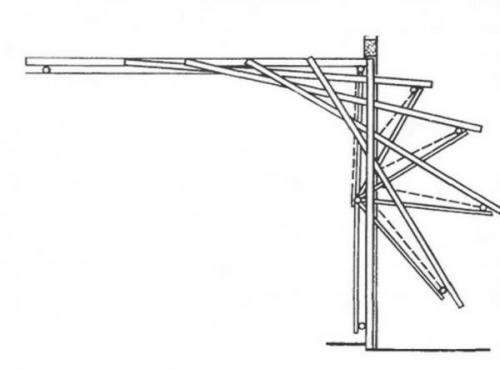

• Во время открывания все-таки требуется перед воротами свободное место, так как нижняя кромка ворот выдвигается вперед. Соответственно, есть вероятность повредить авто, если поставить его слишком близко.
• Занимает большое пространство под потолком, по бокам от проезда также не получится что-то поставить.

Что еще можно отнести к недостаткам? Сложный монтаж. Подъемно-поворотные автоматические гаражные ворота требуют правильной установки направляющих, размещение пружины и противовесов. Все это должно быть надежно закреплено и отлажено.

Стандартные размеры ворот дорхан. Гаражные секционные ворота с пружинами растяжения стандартных размеров RSD01BIW-SC

Секционные ворота стандартных размеров обладают конструктивными особенностями серии RSD01. Ворота изготавливаются в 13 комплектах, которые всегда есть в наличии на региональных складах. Балансировочный механизм полотна рассчитан на 25 000 рабочих циклов. Комплекты предназначены для самостоятельной установки, просты и удобны как в монтаже, так и в эксплуатации.

Внешняя сторона секционных ворот

Внутренняя сторона секционных ворот

Зона применения

Преимущества

Таблица размеров

Размеры проема

Конструкция

• 1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
• 2. Контурные боковые многокамерные уплотнители
• 3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
• 4. Верхний угловой кронштейн регулируемый
• 5. Боковая опора с регулируемым роликодержателем
• 6. Нижний угловой кронштейн с регулируемым роликодержателем
• 7. Внутреняя петля
• 8. Вертикальная направляющая в сборе
• 9. Горизонтальная направляющая в сборе
• 10. Дистанционный С-профиль
• 11. Сэндвич-панель
• 12. Кронштейн с двойным шкивом
• 13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
• 14. Ручка подъемная
• 15. Задвижка
• 16. Пружины растяжения

Подготовка строительного объекта

• Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
• H — высота проема (расстояние от пола до верха проема);
• B — ширина проема (расстояние от левого края до правого края проема);
• h — притолока (расстояние от верха проема до препятствия) min 100 мм;
• b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
• L — глубина помещения.
• При замере Н и В за итоговый размер принимается наибольшая величина.
• При замере h, b1, b2 и L принимается наименьшая величина.
• Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Стандартные размеры автоматических ворот для гаража. Стандартные размеры секционных гаражных ворот

Если принято решение об установке секционных ворот, вторым пунктом стоит вопрос о производителе. В данном случае это имеет огромное значение для определения стандарта.

Одновременно с этим вводится понятие «размерный шаг». Он сильно различается у всех производителей. Кажется, что 15–20 см ничего не значат, но это напрямую влияет на конечную стоимость изделия.

Несмотря на то, что для направляющих расстояние будет практически одинаково для всех, отличаться могут другие показатели .

Из известных производителей возьмем, например, Alutech и DoorHan. У них совершенно не соотносятся требования к габаритам притолоки.

Неодинаковые требования к величине проема предъявляются и в зависимости от использования типов пружинных механизмов – торсионных и растяжения.

Рассмотрим отдельно некоторых наиболее известных производителей.

DoorHan

Наиболее часто продаваемыми и декларируемыми как стандартные являются ворота со значением ширины 2500, 2750 и 3000 мм. При этом высота начинается с 2100 мм.

Этот производитель предлагает шаг в изменении линейных размеров в 100 мм, поэтому здесь есть немного больший выбор.

Hormann

Стандартные размеры начинаются от 2250 на 1875 мм, а заканчиваются параметрами 6000 на 3000 мм. Шаг в изменении габаритов – 125 мм. Наиболее часто поставляемых вариантов всего три по высоте – это 2000, 2125, 2250 мм, а по ширине четыре – 2375, 2500, 2750, 3000 мм.

Однако здесь нужно еще учитывать, что в конструкции могут быть использованы разные типы направляющих. Они подразумевают возможность увеличения размеров лишь до определенного предела каждая.

RYTERNA

Производитель представляет на рынке несколько стандартных размеров.

Для двух вариантов ширины – 2500 и 3000 мм – есть возможность выбора из трех разных высот – 2150, 2260, 2370. То есть в данном случае шаг изменения высоты составляет 110 мм.

Если посчитать в целом, то примерно такие же стандартные габариты может иметь и продукция других производителей. Но в данном случае слишком маленькое разнообразие – всего шесть стандартных размеров.

Стандартные размеры секционных ворот. Стандартные размеры ворот по их видам

На размеры ворот также влияет их вид. Значение имеют:

• тип закрытия и открытия;
• наличие калитки;
• способ установки;
• место размещения полотна во время открытия.

Секционные модели

Конструкции секционного типа состоят из нескольких сегментов. Они подходят для узких проемов. Чаще всего их устанавливаются в гаражах на один или два автомобиля. Во время открытия эти модели убираются под потолок (иногда в сторону). Следовательно, при определении размеров вам надо предусмотреть дополнительную высоту потолка около 14 см для самого полотна и примерно 10 см в ширину по бокам проема для размещения направляющих.

Стандартом гаражных ворот для легковых машин служат конструкции с высотой и шириной 2 метра.

Рулонные устройства

Модели рулонного типа изготавливают из узких ламелей. Их соединяют в сплошное полотно, которое при открытии скручивается в рулон под потолком. Он должен находиться выше проема. Это значит, что вам надо предусмотреть свободное пространство между дверью и потолком. Также вам понадобится место для направляющих по бокам. Оно должно быть не меньше 13 см в ширину.

Чаще всего рулонные ворота устанавливают в небольших гаражах, поэтому их оптимальной шириной считается показатель 220-250 см. Но он может достигать 1100 см при высоте 800 см (на промышленных объектах). Все зависит от мощности двигателя, поднимающего полотно.

Подъемно-поворотные створки

Конструкции подъемно-поворотного типа оснащаются массивным сплошным полотном. Во время открытия оно поднимается вверх и располагается в горизонтальном положении снаружи постройки. То есть у вас должно быть достаточно места для такого принципа открытия. Кроме того, створка будет уменьшать высоту проема примерно на 25 см. Это тоже надо учитывать при выборе ворот.

Как правило, эти модели используются в гаражах на один автомобиль. Они требуют укрепления боковых стенок двери.

Распашные изделия

Чаще всего автолюбители предпочитают использовать распашные конструкции , так как они просты в установке и не требуют дополнительного места для монтажа. Габариты этих изделий можно подбирать к размерам автомобиля. Стандартом для таких моделей является высота 200 см и ширина 400 см. Но эти показатели можно уменьшить до 300×190 см для небольших машин.

Откатные конструкции

Ворота откатного типа чаще всего состоят из одной дверцы, уходящей в сторону при открытии. Но иногда их может быть и две. К преимуществам этих моделей стоит отнести экономию пространства перед проемом. Но надо учитывать, что у вас должно быть достаточно места сбоку от двери для размещения полотна.

Распашные изделия используются в частных постройках и промышленных цехах. Их минимальная ширина достигает 300 см, а высота — 190 см. Но в промышленности допускаются габариты до 4000×2000 см.

Высота ворот гаража. Правила выбора высоты ворот

Ворота гаражные: высота выбирается по нескольким показателям.

Самыми основными являются следующие:

Гаражные ворота высота должна отвечать вышеизложенным параметрам. Если есть несоответствия, тогда надо делать регулировку и при этом надо все предусмотреть. Зачастую все можно сделать своими руками. Ели работа сложная, тогда следует обратиться к специалистам.

Стандартные габариты ворот

Для стандартной высоты гаражных ворот большое значение имеет размер машины, для которой она предназначена:

• Гаражные ворота: высота есть стандартная, их размер по ширине и высоте 2,5 х 2 м. Если владелец гаража предпочитает однотипные машины, то ворота будут служить ему и при покупке нового авто. Но если размеры машины будут больше, сама она внушительнее или на крыше предполагается багажник, то их необходимо будет увеличить хотя бы на 30 см.

Внимание: Следует учесть, что увеличение размеров ворот до бесконечности невозможно. Ведь машина, которая паркуется в гараже под самый потолок, это не то, что необходимо хозяину. К тому же, если куплен уже готовый гараж, то наращивать в нем въезд по высоте проблематично.

• Для автомашин, предназначенных для грузоперевозок, гаражные ворота по ширине предполагаются 3,5 – 4 м, а по высоте — 3 м.
• Если рассматриваются грузовые машины или фуры, то при той же ширине высота может колебаться от 3 до 4 м, в зависимости от грузовика, ведь некоторые фуры встречаются высотой 4 м.

Виды гаражных ворот

От того, какими высокими воротами располагает гараж, напрямую зависит и какие транспортные средства будут находиться в нем и иметь в него доступ. Самым подходящим вариантом является тот, когда въездные ворота и сам гараж гармонично подходят друг другу.

Итак:

• На высоту также влияет и тип представленных ворот. Например, если они будут распашными (см.), то излишняя высота сделает их работу не удобной и не долговечной, так как створки будут тяжелыми.
• Для производителей гаражных ворот возможны любые варианты по габаритам, все зависит от индивидуальной потребности заказчика. Если при возведении гаражного сооружения ворота для него будут делаться на заказ, то производителю следует сообщить о желаемых размерах.

Внимание: Готовые стандартные ворота имеют размеры: ширина 2 — 5 метров и высота 2 — 3 м. Если они будут нестандартные, то их делают на заказ по индивидуальным размерам.

По типажу ворота для гаража подразделяются на:

• Секционные (см. Cекционные ворота для гаража: разновидности и изготовление ) , которые на сегодняшний день самые дорогие.
• Рулонные, или в виде рольставни (см. Рольставни на гаражные ворота: как правильно установить ). Эти ворота являются дешевле предыдущих, но напоминают их по принципу действия.
• Откатные . Они приемлемы по цене, но при установке требуют значительное количество места.
• Распашные. Являются самыми популярными, доступными для покупателей и простыми в производстве.

Откатные и распашные гаражные ворота являются самыми востребованными в кооперативных гаражах и на предприятиях, в тех местах, где возможен монтаж.
