Первоначально потребуется изготовить и собрать само полотно. В промышленных моделях подъемно-секционных ворот секции штампуют стандартного размера – толщина 40 мм, высота 400 мм. Для самодельной конструкции высоту секций лучше всего уменьшить до 300 мм, для подъемно-секционных ворот со стандартной высотой проема потребуется 7 панелей.

Проще всего изготовить панели из тонкого оцинкованного металла толщиной 1,5-2 мм. Для этого первоначально нарезают полосы шириной 350 мм и длиной, равной ширине гаражной двери. По бокам полос молотком отгибают бортики высотой по 20 мм.

Готовые секции соединяют между собой с помощью обычных дверных или гаражных навесов. Петли можно приварить, но лучше всего закрепить с помощью заклепок, болтов и гаек. Болтовое соединение позволит подкорректировать расположение навесов, для того чтобы собранное полотно сгибалось абсолютно одинаково на каждом шарнире. Для соединения двух секций гаражных подъемно-секционных ворот потребуется как минимум три навеса.

Далее, к осям петель необходимо приварить концевые оси длиной 35-40 мм для крепления пластиковых роликов. В качестве опор качения лучше всего подойдут детали от роликовых коньков.

На следующем этапе предстоит изготовить вертикальные и горизонтальные направляющие для гаражных секционных ворот. Можно использовать тот же металл, что и для изготовления секционных панелей. Для изготовления вертикальных направляющих вырезаются две полоски металла, ширина полосы выбирается, исходя из размеров ролика, чаще всего для подъемных воротных конструкций используется ролик с наружным диаметром 50 мм и шириной 22 мм. В этом случае ширина заготовки составит 95-100 мм.

Заготовку сгибают на оправке так, чтобы получился прямоугольный профиль с разрезом на боковой стенке. Роликовая опора должна входить вовнутрь профилированной направляющей относительно свободно, с небольшим зазором в 1,0- 1,5 мм. Аналогичным способом изготавливается вторая пара – горизонтальные направляющие.

Самым сложным является изготовление переходных дуг, соединяющих обе пары направляющих. Для секции высотой в 35 см нужно будет изготовить кривой профиль с радиусом кривизны 45 см.

Предварительную сборку гаражных подъемно-секционных ворот начинают с установки вертикальных планок. Направляющие одевают на ролики полотна, устанавливают в дверном проеме и фиксируют временным креплением. Далее одевают переходные дуги и примеряют горизонтальные планки. По результатам измерения изготавливается и устанавливается крепление для дуг и второй пары направляющих. Наибольшей проблемой в изготовлении направляющего механизма для гаражных подъемно-секционных ворот является подбор кривизны переходной дуги. Поэтому дуги делают нескольких вариантов, и методом проб и ошибок определяют наиболее подходящий вариант.

Секционные ворота с калиткой

Данный вид ворот служит отличным вариантом как для оформления собственного гаража, так и на промышленных предприятиях. Качественные недорогие секционные ворота с калиткой  предлагает приобрести компания »Alumdevelop».

Подъемные ворота с калиткой становятся все популярнее. Необходимость и практичность калитки понятны с самого начала эксплуатации. Во-первых, не нужно открывать ворота полностью, чтобы зайти или выйти. Во-вторых, секционные ворота с калиткой можно заказать с любым дизайном, подходящим к различной обстановке, так как выполняются изделия разнообразных цветов и фактур.

Как устроены секционные ворота с калиткой

Секционные ворота представляют собой комплект, состоящий из секций, сдвигающихся по направляющим, которые направляются кверху и закрепляются к углам проемов. В результате секции друг за другом складываются под потолком. Конструкция включает в себя:

  • полотно;
  • направляющие, расположенные горизонтально или вертикально;
  • детали пружинного устройства.

Подъемно-секционные ворота с калиткой имеют полотно, в качестве которого выступают сэндвич-панели. Они обеспечивают тепло в помещении и шумоизоляцию. Для фиксации направляющих профилей к потолку применяются навесы. Балансировку полотна осуществляет пружинный механизм, благодаря которому тяжелые ворота легко закрываются и открываются. Открывание и закрывание чаще происходит с помощью электропривода , иногда вручную.

При врезке в конструкцию калитки, использовать ворота становится более удобно. Войти в гараж или выйти из него можно без применения подъемного механизма. Калитки изготавливаются различных размеров, форм и цветов. Располагаются они обычно в центре ворот. Врезанная калитка уменьшает нагрузку на пружинные устройства.

Чем привлекают секционные ворота с калиткой

Покупатели, которые хотят купить секционные ворота с калиткой, должны ознакомиться с их преимуществами:

  • экономия электроэнергии;
  • сокращение времени при входе/выходе;
  • предохранение пружинного механизма ворот от быстрого износа;
  • сохранение тепла в помещении.

Подъемные ворота для гаража. Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Подъемные ворота для гаража. Подъемно – поворотные воротаЗдесь возможно устройство подъемного механизма в двух вариантах:

  1. С помощью пружин,
  2. С использованием противовесов.

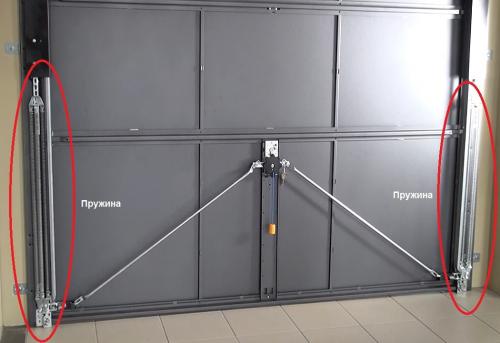

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Подъемные ворота для гаража. Подъемно – поворотные ворота

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

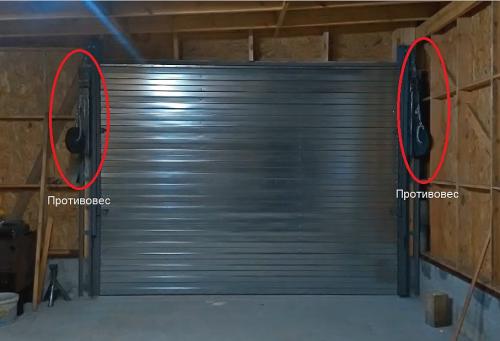

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Подъемные ворота для гаража. Подъемно – поворотные ворота

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

  1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
  2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
  3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
  4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

  1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
  2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
  3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
  4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить.

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.
