Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.
Среди большого разнообразия гаражных ворот существуют основные конструкции, которые своим функционалом ежедневно радуют даже самых требовательных автовладельцев.
Самые простые из них – классические распашные модели . Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.
Секционные ворота для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.
Существует удобная вариация этого вида, когда ворота отъезжают в сторону.
Складные гаражные конструкции также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).
Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.
Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции . Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.
Механическая модель подъемных ворот открывается и закрывается легким движением руки , а установив дополнительную планку с моторчиком, можно получить отличные автоматические ворота на пульте дистанционного управления.
Подъемные ворота для гаража своими руками чертежи. Виды гаражных ворот
Чтобы говорить о дальнейшей работе, рассмотрим основные типы гаражных ворот. Хочу заметить, что некоторые типы распространились совсем недавно:
- Распашные ворота. Самый давний, по совместительству и надежный вид ворот. Он используется не обязательно для гаража. Такой вид ворот, если разбираться, можно увидеть даже в самых сложных эксплуатациях. Две створки, зафиксированные на рамочных петлях, это вся составляющая ворот. При правильной сборке, створки будут закрываться достаточно плотно, не образовывая прощелин промеж рамы. Механизм — простой, работа — надежная. Явным плюсом является то, что они обычно открываются наружу, внутри гаража не требуется места для работы, поэтому весь гараж остается свободным для хранения.
- Откатные ворота. Вся конструкция состоит из одной створки, отъезжающей в одну из сторон, как правило параллельно стене фронтальной стороны. Также можно использовать откатные ворота с двумя створками, тогда конструкция будет расходиться в разные стороны.
- Подъемно-поворотные ворота. Конструкция подразумевает собой створку, открывающуюся методом подъема ворот под покрытие потолка. Функционирует с помощью шарнирно-рыжачной схемы механизма. Сделать такую схему довольно не просто, необходимо обладать профессиональными знаниями в области инженерии. Самостоятельно можно попробовать установить такие ворота с готовой сборки. Главным преимуществом данного вида ворот большое количество сэкономленного места.
- Роллетные ворота. Гаражные ворота с рольставнями являются одним из самых аккуратных решений для гаражных ворот. Однако самая редкая конструкция из уже нами изученных. Считается довольно ненадежной. Однако допустима для установки в тех местах, где охраняется объект. Выглядит такая система как несколько полос из алюминия, которые сворачиваются под потолок.
- Круглые угловые ворота. Гаражные ворота такого типа были одной из первых разновидностей гаражных ворот на рынке. Дверные панели, часто состоящие из дерева, вставляются на ролики, подвешенные сверху, и направляются по каналам в направляющих в полу, чтобы следовать желаемому пути.
Легкие ворота для гаража своими руками. Створки гаражных ворот своими руками: пошагово и просто
У нас есть готовые прямоугольные рамки, на которые нам нужно приделать металлические листы. Сделать это будет не так и просто, поскольку они: а) тяжелые б) не всегда ровные. Если вам повезло и вы сделали идеально ровную рамку, то рез листа надо будет выполнить только в 1 месте. Если же надо ворота менее высоты листа – тогда хуже, обрезать с двух сторон минимум.
Есть 2 способа как сделать гаражные ворота своими руками: тяжелый и быстрый, легкий и долгий. Легкий способ: прикладываем металлический лист к рамке, делаем замеры по чертежам ворот, прихватываем сваркой к раме. Потом вырезаем по отмеченным местам болгаркой и завариваем дальше.
Тяжелый способ: снимаем мерки по рамке и обрезаем по периметру листы, шлифуем и потом устанавливаем. В первом случае вам придется недолго держать своими руками на весу лист весом 80 кг примерно. Он будет прикреплен сваркой. Второй вариант подразумевает изготовление готовой конструкции на земле, ее шлифовку и надежду на то, что она идеально подойдет. Но устанавливать будет физически легче, просто дольше и больше замером сделать. Зато вы ставите уже готовое и легко сделанное.
У нас рук было не так и много сначала, решили идти быстрым путем и приварили по периметру сначала листы. Замеры выполняли несколько раз, чтобы сделанные ворота в гараж своими руками идеально подошли в проем. Все так и было, с двух краев только подровняли болгаркой. Второй лист немного сложнее было выровнять, поскольку надо было сделать идеальный напуск 1 см по отношению к другому листу. Здесь снова помогла лебедка, уровень и несколько точек сварок для предварительных замеров.
После крепления створок и подвеса всего на петли убедитесь, что уровни везде сохранились и все работает как надо. Аккуратно закройте ворота и переходите к тотальной фиксации к стенам, армированному поясу и закладным.
Самые простые подъемные ворота. Особенности гаражных подъёмных ворот
Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:
- костяка из прочных элементов;
- цельной створки, вставленной в раму;
- узла возвратной пружины;
- механизма для изменения положения створки.
Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

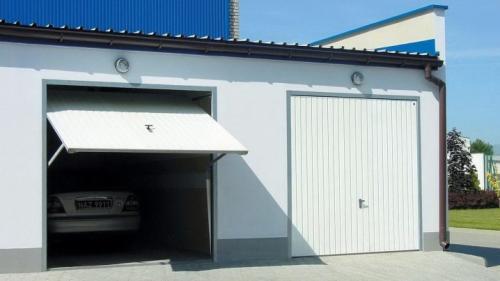

Подъёмные вороты практически не занимают пространство
Преимущества
Подъёмные ворота характеризуются следующими положительными качествами:
- компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
- простотой сборки и монтажа;
- автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
- свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
- бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.
Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.
Недостатки
Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:
- малая степень защищённости от проникновения злоумышленников;
- неспособность удержать тепло;
- запрет на частый подъём и опускание створки;
- возможность установки только в проём в форме прямоугольника;
- необходимость полной замены полотна при его повреждении.
На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.
Принцип движения створки (поворотный, откидной, складной механизмы)
Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.
Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.
Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его
Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.
Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.
