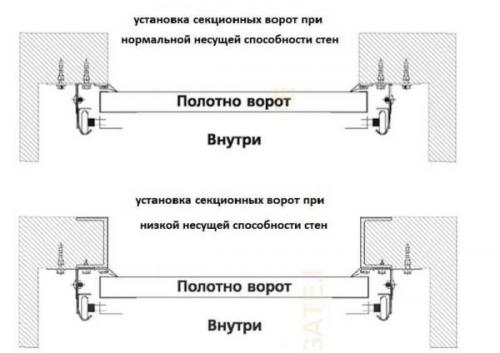

    • 2.1 Несущая способность и способы ее корректировки
    • 2.2 Если места для монтажа конструкции недостаточно
    • 2.3 Выравнивание проема и потолка
  • 3 Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото
    • 3.1 Собираем и крепим вертикальные направляющие
    • 3.2 Устанавливаем потолочные направляющие
    • 3.3 Монтаж секций (собираем полотно)
    • 3.4 Установка органов управления
    • 3.5 Сборка и монтаж механизм подъема
  • 4

    Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

    Как установить автоматические гаражные ворота своими руками. Замеры и размеры

    Общее устройство секционных ворот с торсионными пружинами

    Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

    С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

    Что и зачем измерять

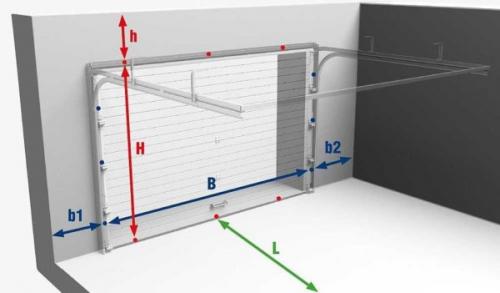

    Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

    • Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.Как установить автоматические гаражные ворота своими руками. Замеры и размеры

      Какие параметры нужны и важны

    • Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
    • Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
    • Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
      • площадь ворот до 8 м2,  добавляют 400 мм.
      • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
      • низкий подъем (глубина вхождения) — прибавить надо 550 мм;
      • высокий подъем — прибавить надо 65 мм и 850 мм.Как установить автоматические гаражные ворота своими руками. Замеры и размеры

Монтаж секционных ворот своими руками. Как установить секционные ворота в гараже своими руками, подготовка проема, монтаж и регулировка

Ворота секционно-подъемного типа часто устанавливают в гаражах для хранения автомобилей и в других технических зданиях. Такие конструкции очень удобны, так как они открываются вверх и не занимают пространство при открытии. Также они обладают теплоизоляционными свойствами, которые помогают сохранить тепло внутри помещения. Прежде чем заняться установкой секционных ворот, надо разобраться с основными нюансами данного процесса.

Расчет размеров

Чтобы правильно установить ворота, придется заранее рассчитать все необходимые размеры. При этом измеряются следующие параметры:

Также определенные расчеты проводятся перед установкой привода конструкции. Прежде чем поставить его, определяют глубину помещения, которая должна находиться в диапазоне 3-4 метров. Если здание слишком маленькое, придется устанавливать более компактный привод осевого типа.

Перечень необходимых инструментов

Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:

Подготавливаем дверной проем

После предварительной подготовки рабочих инструментов и расчета размеров подготавливают дверной проем, на который будут устанавливать секционные ворота. Людям, которые ранее не работали с проемами, лучше доверить подготовку опытным строителям, которые смогут сделать все качественно.

Сначала придется покрыть все стены тонким штукатурным слоем, который защитит стенки от влаги и появления плесени. Строители советуют заниматься оштукатуриванием перед монтажом, так как после установки направляющих поверхность стен станет недоступной.

Затем уровнем проверяют ровность стены в проеме. Если она будет неровной, установить ворота не получится, и поэтому лучше заранее все выровнять. Даже незначительные погрешность в разы усложняют выполнение монтажных работ. Опытные строители могут установить конструкцию и на искривленной поверхности, однако из-за неровностей плотность крепежей будет низкой.

В конце подготовки дверного проема притолока и стенки отделываются защитными уголками из металла.

Установка торсионного механизма и направляющих

На начальном этапе монтажных работ должны установиться направляющие с торсионным механизмом.

Монтаж вертикальных направляющих

Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.

Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.

Монтаж горизонтальных направляющих

При выполнении монтажа придерживаются такой последовательности действий:

  • Прикрепление направляющих горизонтального типа к стойкам опор.
  • Соединение профилей к поверхности потолка при помощи подвеса.
  • Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров.
  • Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой.

Монтаж торсионного механизма

Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:

  • Монтаж механизма в опорные кронштейны.
  • Прикрепление к валу подшипников, состоящих из двух пружин.
  • Просверливание в барабане отверстия, в которое будет пропускаться трос.
  • Установка барабана на вал и фиксация троса при помощи крепежных болтов.
  • Регулировка интенсивности натяжения установленного троса.

Монтаж подъемной конструкции и элементов управления

Прежде чем установить подъемные конструкции, надо ознакомиться с особенностями их монтажа. Установка осуществляется следующим образом:

Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно.

Сборка секционных элементов

Перед самостоятельной установкой секционных панелей надо их собрать. Несмотря на то, что сборка очень простая, все равно лучше ознакомиться с рекомендациями по собиранию элементов панели.

Все секционные элементы пронумерованы, и поэтому сборку начинают с нижнего компонента, который является первым. Для крепления ламелей между собой используют специальные петли, установленные в просверленные отверстия. После установки промежуточных крепежных петлей прикручиваются ролики и затягиваются крепежные винты. Затем монтируются держатели с нащельником и угловыми кронштейнами.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/avtomaticheskie-garazhnye-vorota-kak-ustanovit-svoimi-rukami-avtomatika-samodelnaya

Автоматические ворота установка своими руками. Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

  • Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

    Автоматические ворота установка своими руками. Что и зачем измерять

    Какие параметры нужны и важны

  • Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
  • Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
  • Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
    • площадь ворот до 8 м2,  добавляют 400 мм.
    • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
    • низкий подъем (глубина вхождения) — прибавить надо 550 мм;
    • высокий подъем — прибавить надо 65 мм и 850 мм.

      Автоматические ворота установка своими руками. Что и зачем измерять

Установка секционных ворот в гараж. Преимущества секционных ворот:

  • такой тип ворот позволяет значительно сэкономить место, ведь они не требуют дополнительного пространства ни перед гаражом, ни внутри его;
  • секции из sandwich-панелей обладают высокой теплоизоляцией (0,5 Вт/кв.м) и звукоизоляцией (29 Дб);
  • секционные ворота обеспечивают надежную и долговечную герметизацию дверного проема (при условии качественной сборки);
  • универсальность ворот позволяет устанавливать их в проемах разных размеров, что делает их еще удобнее;
  • современные системы секционных ворот изготавливаются из негорючих материалов, что позволяет обеспечить безопасность в гараже;
  • на секции ворот можно нанести любой рисунок, что позволяет им вписаться в любой дизайн;
  • секционные ворота имеют довольно долгий гарантийный срок – до 10 лет;
  • для проведения ремонта достаточно будет заменить поврежденную секцию.

Недостатков у секционных ворот гораздо меньше, чем достоинств. К ним можно отнести относительно высокую стоимость и необходимость в перманентном обслуживании систем.

Многие автолюбители изготавливают секционные ворота своими руками. Это довольно трудоемкий процесс, требующий специальных материалов и навыков, так как самостоятельно спроектировать и создать систему таких ворот непросто. Довольно часто в попытках сэкономить, рукодельники только усложняют себе жизнь, ведь из-за несовершенства и сложности конструкций, такие самодельные ворота могут обойтись только дороже и работать нестабильно. Поэтому лучше довериться проверенным системам и купить уже готовые ворота, которые останется только установить.
