Гаражные ворота своими руками. Изготовление гаражных ворот своими руками

Гаражные ворота своими руками. Изготовление гаражных ворот своими руками

Самыми простыми в изготовлении являются распашные ворота. Их можно выполнить самостоятельно от начала и до конца, закупив необходимый материал: стальные уголки, профили и листы. Соответственно, размеры ворот и их конструктивные особенности можно спланировать заранее и выполнить именно такие ворота, какие понравятся.

Подъемно-поворотные ворота можно попытаться изготовить самостоятельно, но для этого необходимо обладать немалым инженерным опытом и знаниями для правильного выбора противовеса и монтажа механизмов. В большинстве случаев такие ворота просто покупают готовые и устанавливают согласно приложенной инструкции.

Подъемно-секционные ворота изготовить самостоятельно не получится, неоправданно большие расходы, временные затраты и никакой гарантии того, что все это будет правильно работать. Поэтому если уж решили установить такие ворота у себя в гараже, закажите их у производителя.

Далее в статье мы подробно остановимся на том, как сделать гаражные ворота своими руками, если выбор пал на распашной вид ворот.

Чертеж гаражных ворот

Как и любое ответственное дело, гаражные ворота начинаются с проектной документации. Сделать чертежи гаражных ворот своими руками несложно, достаточно нарисовать эскиз на листке бумаги, обязательно указав все размеры и материалы.

Для начала необходимо правильно подобрать высоту и ширину ворот. Минимальная допустимая ширина гаражных ворот должна быть такой, чтобы расстояние от корпуса автомобиля с правой и с левой стороны до рамы ворот было не менее 30 см. Безусловно, чем больше это расстоянии, тем удобнее заезжать в гараж. Максимальная целесообразная ширина равна 5 м. Чаще всего гаражные ворота делают шириной от 2,5 до 3 м.

Важно! При выборе ширины гаражных ворот учтите, что расстояние от рамы ворот до перпендикулярной стены должно быть не менее 80 см.

Высота гаражных ворот подбирается в зависимости от размеров автомобиля и чаще всего составляет от 2 до 2,2 м. Но если Вы планируете парковать микроавтобус, то лучше сразу сделать проем 2,5 м.

Наши распашные ворота будут состоять из рамы, которая будет обрамлять въезд, проем гаража, и из двух створок на петлях. Раму лучше всего сделать из стального уголка не менее 65 мм. Для изготовления каркаса створок можно использовать как стальной уголок 50 мм, так и стальной прямоугольный профиль, затем обшить их листовым железом от 2 до 3 мм толщиной. Петли понадобятся усиленные наружные. Исходя из нарисованной схемы гаражных ворот и нанесенных на нее размеров, рассчитываем количество требуемых материалов и закупаем их.

Важно! Чертеж гаражных ворот необходимо сделать еще на этапе проектирования всего гаража.

Изготовление рамы гаражных ворот

Изготовление гаражных ворот начинается с рамы, которая будет обрамлять въезд в гараж. Лучше всего начать ее делать на этапе возведения фронтальной стены. Когда будет готово не более 50 см кладки, необходимо приостановить работы по возведению стены и установить ворота, а далее продолжить кладку стены.

Для изготовления рамы нам понадобятся уголки стальные 65 мм, стальные полосы шириной 20 – 30 мм и толщиной 3 – 4 мм, а также отрезки стального арматурного прута для закрепления рамы в проеме ворот. Из инструмента пригодится болгарка, рулетка, угольник, уровень и сварочный аппарат.

Рама для гаража будет состоять из двух частей: наружной и внутренней.

• Нарезаем болгаркой уголок так, чтобы у нас получилось 4 отрезка, длиной, равной ширине проема ворот, и 4 отрезка, длиной, равной высоте проема ворот. При этом разрезать уголок можно ровно, отмерив необходимое расстояние, а можно отрезать с запасом 10 см, а затем сделать так: ту сторону уголка, который будет находиться внутри гаражного проема, вырезать равной размерам проема, а на сторонах, находящихся снаружи и внутри стены, оставить полоски длиной 5 см сверху и снизу или срезать их углом, чтобы в дальнейшем было удобнее сваривать их между собой.

Подъемные гаражные ворота своими руками. Ворота гаражные подъемные своими руками: трудно, сложно, но возможно

7 мин.

Придомовая территория

Надежность, прочность и практичность — качества, которые требуется обеспечить любой конструкции, защищающей собственность человека. Это в одинаковой степени относится к входным дверям дома, к заборам, защищающим участок, и воротам, охраняющим автомобиль от посягательств. Подъемные конструкции для гаража могут стать спасением там, где свободного пространства не слишком много. Такие сооружения красиво выглядят, они практичны, очень удобны. Они не «украдут» место перед гаражом, а сугробы снега не отрежут владельцев от машины в самый неподходящий момент. Широкий ассортимент заводских моделей дает возможность найти конструкцию любому, даже самому требовательному хозяину автомобиля. Проблема в этом случае одна — это высокая цена комплекта. Альтернатива большим тратам — ворота гаражные подъемные своими руками.

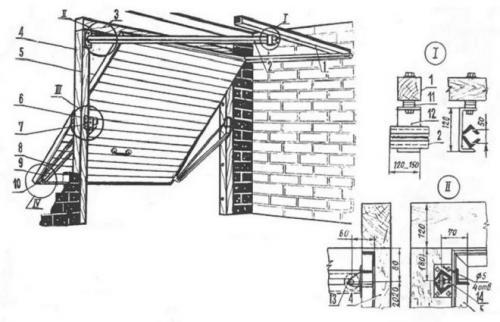

Конструкция и принцип ее работы

Ворота гаражные подъемные, если сравнивать их с обычными дверями, очень требовательны к мастеру, так как это устройство имеет довольно существенный вес. Главные элементы его — опорная рама и полотно — обязаны быть максимально прочными. Такие ворота всегда изготавливают по надежной, точной, (лучше уже проверенной) схеме.

В некоторых случаях допускается изготовление подъемных ворот без направляющих, однако такую «вольность» не одобряют: этот вид конструкции не очень надежен, поэтому для гаражей он не лучший вариант. Функционируют самодельные ворота благодаря шарнирно-рычаговой системе. Привод может быть механическим либо автоматическим.

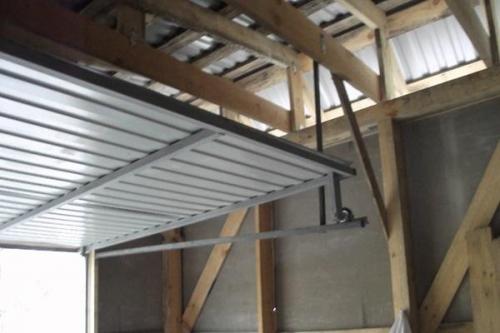

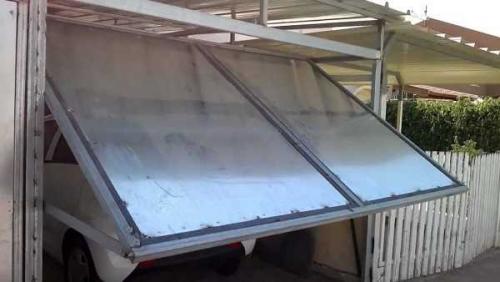

Многих владельцев гаражей подкупает простота работы конструкции. В момент открытия створки верхняя часть полотна легко отклоняется, двигаясь с помощью направляющих и роликов. Открытые ворота надежно фиксируются параллельно потолку. Большой плюс конструкции — отсутствие наружных петель, которые злоумышленники, вооруженные инструментом, могут с легкостью срезать. Однако есть у подъемных ворот и другие достоинства.

Подъемные ворота: плюсы и минусы

Ворота гаражные подъемные своими руками создать не очень просто, но реально. Такие конструкции у автовладельцев очень популярны, так как они имеют немало преимуществ, если сравнивать их с другими разновидностями ворот, используемых для гаражей. Но и в этом случае не обошлось без недостатков.

Преимуществ у подъемных устройств больше, в этом можно убедиться. В списке плюсов:

1. Существенная экономия полезного пространства. Для открывания гаража используется свободное место под потолком, которому вообще трудно найти какое-либо применение.
2. Цельное полотно ворот, оно гарантирует максимальную защищенность средства передвижения от сухопутных «джентльменов удачи».
3. Вариативность — возможность добавления оборудования, предназначенного для автоматического открывания гаражных ворот.
4. Универсальность: подъемные модели можно использовать в любых гаражах: как в одинарных, так и в более просторных.
5. Возможность достаточно простого утепления, применения любых отделочных материалов.
6. Беспроблемный доступ в гараж при любой погоде.
7. Стильность, современный вид.

Гаражные ворота своими руками чертежи, схемы, эскизы конструкция. Гаражные ворота распашные своими руками

Беря во внимание нынешние расценки на изготовление гаражных ворот, все чаще автовладельцы стремятся собрать и поставить ворота для гаража своими руками. Процесс изготовления и установки распашных гаражных ворот совсем не сложный, как кажется на первый взгляд. Предлагаем подробную инструкцию по изготовлению гаражных ворот.

изготовление распашных гаражных ворот своими руками

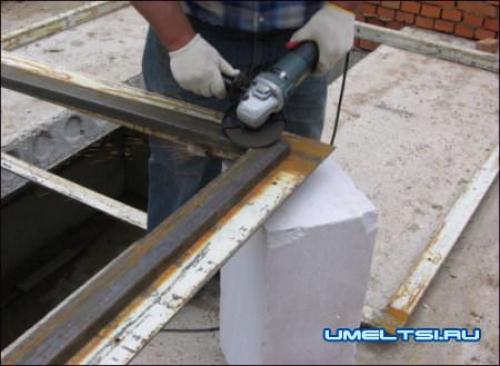

если решено, что рама ворот будет изготавливаться из металлического уголка, то нужно провести подготовительные работы: нарезать уголки заданных размеров, концы их обрезать под углом в 45°. для точности разметки углов можно использовать специальное приспособление, разработанное для таких целей - стусло, или "строительный уголок". такое приспособление существенно упростит разметку при изготовлении гаражных ворот.

распашные гаражные ворота своими руками-фото

Углы будущего стыка должны быть направлены внутрь воротного проема. Лучший по прочности способ стыковки уголков между собой - сварка. И далее соединение стыков в гаражных воротах будем использовать сварку. Смотрите последовательность работ сборки гаражных ворот на фото.

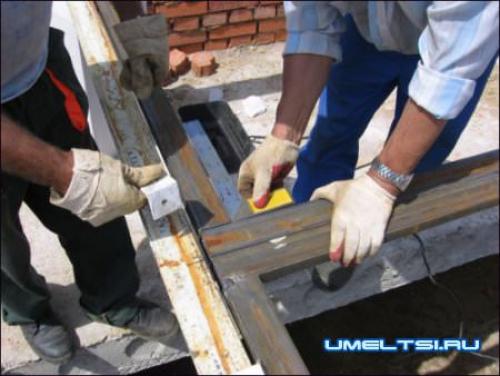

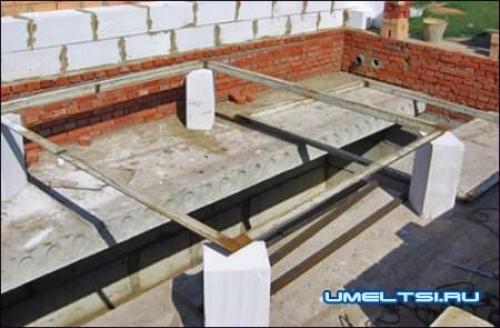

Подготовленные по требуемому размеру и обрезанные по концам под намеченным углом, уголки укладываются по контуру будущего проема ворот. Для того, чтобы это правильно сделать, организуется монтажная площадка. Она должна представлять собой ровную, по горизонту, поверхность с асфальтовым, или с бетонным покрытием. Если такой поверхности нет, можно использовать для монтажной основы бетонные блоки.

распашные гаражные ворота своими руками

распашные гаражные ворота своими руками

Уложив уголки и соединив углы каркаса, перед началом сварочных работ проверяют геометрию созданной конструкции. Все уголки рамы должны находиться в одной горизонтальной плоскости, что контролируется строительным уровнем; кроме того, размеры обоих диагоналей прямоугольника каркаса должны быть совершенно одинаковы.
Начиная монтаж каркаса гаражных ворот, необходимо слегка "прихватить" углы каркаса, чтобы не нарушилась геометрия собранной конструкции, после чего можно проваривать углы основательно, продолжая проверять размеры и горизонтальность рамы. Если во время сварки от температуры "пошли" плоскости уголка, их нужно выправить механическим путем. Получив, в результате сварки, готовую раму, ее необходимо проверить "по месту", чтобы, при необходимости, сразу внести коррективы.

распашные гаражные ворота своими руками

распашные гаражные ворота своими руками

распашные гаражные ворота своими руками

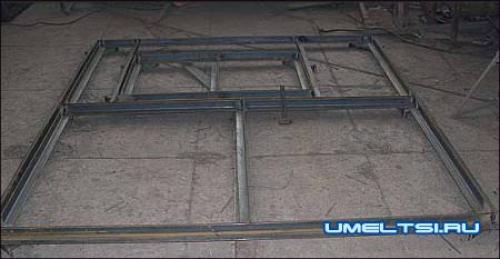

Створки гаражных ворот изготавливают, также начиная с каркаса, устройство которого определяется, исходя из материала, которым будут обшиваться створки.
Если створки будут обшиваться листовой сталью, то необходимо делать усиленный каркас, применяя для его основы профильную трубу с размерами 20х40 мм, с толщиной стенки 2 мм, не менее.
Готовя к монтажу рамы створок, необходимо учитывать, что размеры створок должны иметь необходимые зазоры, от 5 мм до 10 мм, между своими краями, и внутренней поверхностью воротной рамы.

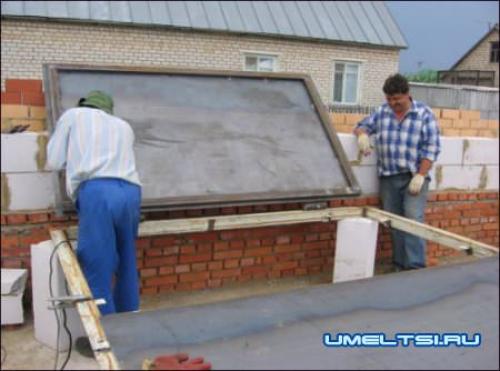

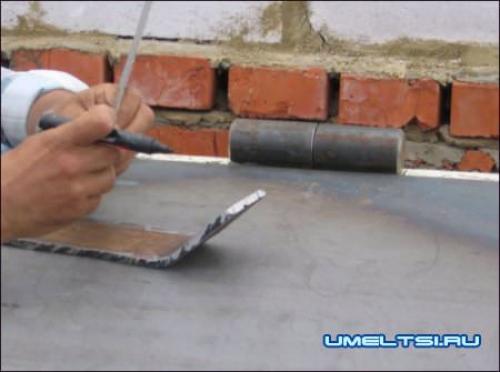

Готовые створки вставляются в проем гаражных ворот, соразмерно выравниваются и жестко фиксируются. Далее, методом сварки, монтируются воротные петли, которые, как правило, по способу изготовления - точеные, в конструкции имеют подшипник. Размеры петель обычно не превышают 20х120 мм.
Способ использования: штырь петли - вверх, на каркасе гаражных распашных ворот монтируется часть петли со штырем.

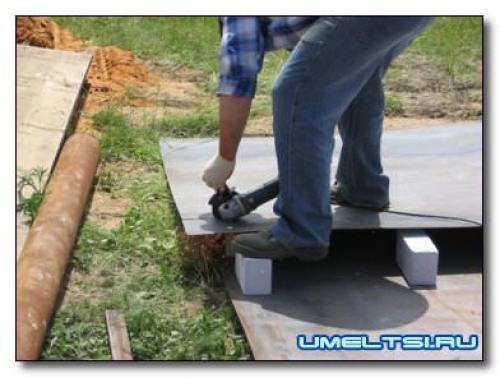

После того как гаражные ворота сделаны устанавливаем замок. Подбираем реечный или сувальдный. Далее необходимо все металлические поверхности зачистить и окрасить. Изнутри по желании гаражные распашные ворота можно утеплить пенопластом и обшить вагонкой.

Автоматические гаражные ворота своими руками. Автоматизация распашных ворот

Автоматические гаражные въезды очень удобны, и сделать их своими руками не так сложно, наиболее экономичную и бюджетную конструкцию мы сегодня рассмотрим на двух примерах при:

• распашных створках;
• подъемных полотнах.

Из большого разнообразия на рынке эти два варианта наиболее распространенные. Важным условием, для их установки автоматических распашных систем, является свободное место. Каркасом может служить сваренная из уголка или профилированной трубы рама. А створки делаются из прочного жесткого профиля, который в последующем обшивается металлическим листом или деревянной отделкой. Вариант подороже – резная ковка, решетка, которая стоит намного выше.

Для монтажа своими руками автоматических гаражных ворот, понадобится следующий список материалов:

• Опоры креплений возможно изготовить из профилированной трубы. При этом есть риск получить очень тяжелую конструкцию, тогда можно попробовать сделать не раму, а П-образный проем из стального швеллера.
• Запастись специальными качественными петлями, которые позволят створкам открываться и закрываться плавно и бесшумно. Как правило, используют 4-6 петель. Количество подбирается в зависимости от веса всей конструкции. Можно использовать гаражные петли из полимерных материалов.
• Створки. Они могут быть различными по конструкции и по материалу изготовления. Каркасом может служить металлический профиль. Все металлические элементы необходимо прогрунтовать и окрасить.
• Упоры – два боковых и два центральных.
• Замки и ручки на случай отключения электричества.

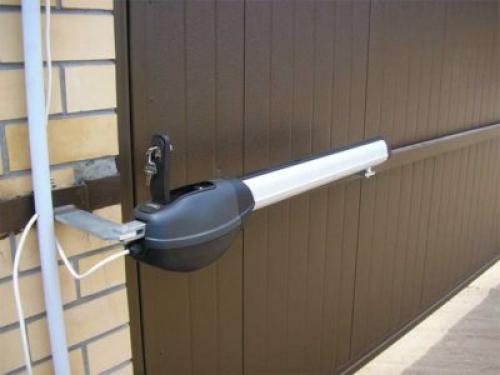

• Электроприводы и крепежные элементы для них.
• Кронштейны, управляющие створками.

Кронштейн для открывания створок

Далее рассмотрим различные конструктивные различия ворот, чтобы сравнить какие удобнее и практичнее.

Распашные гаражные ворота своими руками чертежи. Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

1. Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками . Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.

   Пример гаражных ворот

2. Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.

   Пример гаражных ворот

3. Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.

   Пример поворотных гаражных ворот

4. Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.
   Пример секционных гаражных ворот

   5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.
