Схема гаражных подъемных ворот и правила монтажа. Плюсы

Схема гаражных подъемных ворот и правила монтажа. Плюсы

Выбирая установку секционных ворот, владельцы ориентируются на следующие преимущества конструкции:

• Продукция характеризуется оптимальным соотношением цена/качество, особенно у производителей, организовавших производство на территории России.

Секционная конструкция подходит для монтажа своими силами

Подъем полотна внутрь гаража – решение, которое экономит пространство перед гаражом и не требует места внутри него. Такая компактность особенно выгодна в условиях небольшого участка.

• Эксплуатационные характеристики. Для теплых гаражей выбирают полотно, собранное из сэндвич-панелей. Оно характеризуется повышенной тепло- и звукоизоляцией, а, при условии качественного монтажа, сделает проем герметичным, и вы забудете про пыль и зимние сквозняки. В отапливаемом помещении температура всегда будет комфортной.
• Воротная система изготавливается из негорючих материалов, что важно для безопасности.
• Гарантийный срок эксплуатации большинства моделей средней ценовой категории, например, от производителя DoorHan (ДорХан) достигает 10 лет; автовладельцам предлагают не только гарантийное, но и постгарантийное обслуживание.
• Установка подъемных ворот выгодна по причине их универсальности: секционную систему не составит труда установить в проем любого размера.
• В пользу секционных конструкций говорит их ремонтопригодность. Если одна из секций окажется поврежденной, заменять придется только ее.

Нестандартное расположение секционной конструкции

Многие модели секционных ворот разрабатываются с учетом современных требований комфорта, что выражается в следующих возможностях:

• Производители выпускают воротные системы, соответствующие российским строительным стандартам и нормам. Такие модели приспособлены к эксплуатации в российском климате.
• Владельцы все чаще выбирают секционные ворота с автоматизацией. Пульт дистанционного управления позволяет управлять движением полотна, не выходя из машины. Гаражная автоматика нередко оснащается лампочкой, благодаря чему вы сможете заехать в освещенное помещение.
• Современные подъемно-секционные ворота – это еще и элемент дизайна придомовой территории. Вы можете выбрать полотно подходящего цвета и фактуры, или, если не нашлось подходящего, покрасить его в любой цвет по карте RAL.
• Производители предлагают большой выбор дополнительного оснащения (например, декоративное окно, врезную калитку), запирающих устройств.
• Вопрос безопасной эксплуатации решается установкой блоков защиты, это могут быть фотоэлементы или устройство, блокирующее обрыв троса или пружины.

Требования к гаражным воротам. Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стан* дартизации установлены в ГОСТ 1.0—2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2—2015 «Межгосударственная система стандартизации. Стандарты межгосударственные. правила и рекомендации по межгосударственной стандартизации. Правила разработки, при* нятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Частным учреждением «Центр по сертификации оконной и дверной техники» (ЦС ОДТ) и Обществом с ограниченной ответственностью «ОоогНап» (ООО «ОоогНап»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (про* токол от 25 сентября 2017 г. No 103-П)

Краткое наименование страны по МК (ИСО Э»00> 004-97	Код страны по МК (ИСО 3100) 004-97	Сокращенное наименование национального органа по стандартизации
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	КZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыр1ыэстандарт
Россия	RU	Россгандарт
Таджикистан	TJ	Таджиксгандарт
Узбекистан	UZ	Уэстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 октября 2017 г. No 1405-ст межгосударственный стандарт ГОСТ 31174—2017 введен е действие е качестве национального стандарта Российской Федерации с 1 марта 2016 г.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/trebovaniya-k-raspashnym-garazhnym-vorotam-osnovnye-trebovaniya-k-garazhnym-vorotam

Каркас для секционных ворот. Монтаж секционных ворот

Высокий уровень теплоизоляции. В гараже будет поддерживаться комфортная температура. Теплоизоляционные показатели сравнимы с характеристиками кирпичной стены толщиной в 600 мм. Ворота не будут покрываться инеем и замерзать.

Удобство эксплуатации и функциональность. Управлять системой легко и просто. Ворота, оснащенные автоматикой, открываются и закрываются при помощи пультов ДУ.

Полотно надежно фиксируется с помощью цепи или электромеханических устройств. Никаких дополнительных приспособлений не потребуется. Зимой вам не придется расчищать снег. Ворота открываются вертикально вверх. При необходимости вы сможете установить модель с калиткой, врезными окнами, фотоэлементами и сигнализацией.

Эстетичный внешний вид. Выберите наиболее подходящее по цвету изделие.

Фотография № 1: секционные ворота

Конструкция секционных ворот

Вышеперечисленные преимущества обуславливаются особенностями конструкции секционных ворот.

Изображение № 1: схема типовых секционных ворот (стандартный подъем)

Полотно балансируется и перемещается вверх/вниз при помощи пружинных механизмов. Для фиксации створки в открытом состоянии предназначены направляющие, которые крепятся к потолку. Для уменьшения сопротивления сэндвич-панели оснащены роликами. Они обеспечивают плавное и бесшумное перемещение.

Пружинные механизмы снижают вес полотна. Это объясняет тот факт, что сворка легко открывается вручную или при помощи электропривода небольшой мощности. Конструкция секционных ворот предусматривает наличие защиты от падения. При обрыве троса полотно заблокируют храповые муфты.

Автоматические секционные ворота имеют более сложную конструкцию.

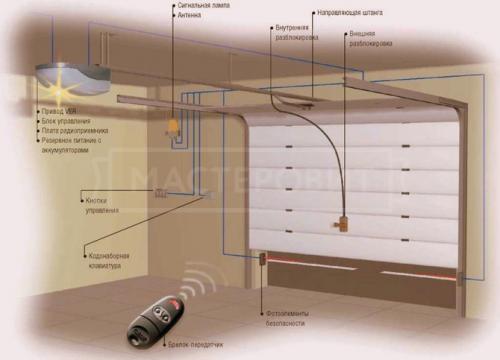

Изображение № 2: схема автоматических секционных ворот (стандартный подъем)

Производители дополняют изделия приводами с блоками управления, автоматическими запорными механизмами, сигнальными лампами и датчиками. При отключении электричества ворота можно открыть и закрыть вручную. Специальный ключ разблокирует защитный механизм.

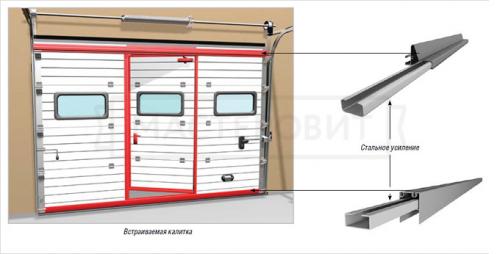

При желании ручные или автоматические секционные ворота можно оборудовать калитками и окнами. Производители предлагают широкий спектр модификаций.

Изображение № 3: одна из возможных модификаций секционных ворот с окнами и калиткой

Важно! Учтите, что наличие дополнительных конструкций увеличит стоимость изделия на 35–40 %.

Особенности производства сэндвич-панелей

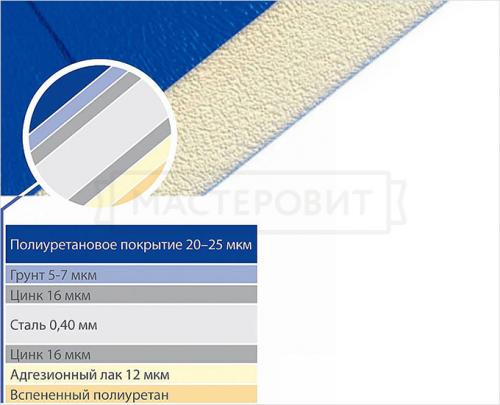

Сэндвич-панель состоит из двух оцинкованных стальных листов. Между ними размещают утеплитель (вспененный полиуретан). Снаружи на листы наносят защитные и декоративные покрытия.

Изображение № 4: конструкция сэндвич-панелей

Для повышения уровня теплоизоляции практически все производители выпускают специальные эластичные пробки. При установке их размещают между элементами створки для обеспечения отсутствия зазоров.

Пороговые (нижние) панели оснащают эластичными уплотнителями. Они устойчивы к перепадам температур и не дают воротам примерзнуть к полу в зимний период.

Важно! Производители выпускают сэндвич-панели различной толщины. 45 мм — идеальный вариант для регионов с суровым климатом. Такие панели предназначены для обустройства ворот отапливаемых зданий.

Секции с толщиной 40 мм и менее подходят для эксплуатации в «холодных» помещениях в регионах с умеренным климатом.

Установка гаражных секционных ворот

Установка гаражных ворот может быть выполнена разными способами. Выбор варианта расположения конструкции зависит от особенностей помещения. Существуют 4 вида монтажа секционных ворот.

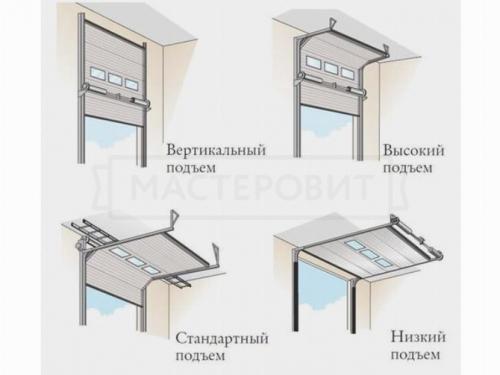

Изображение № 5: виды монтажа секционных ворот

Вертикальный подъем. Этот способ установки полотна идеально подойдет для высоких помещений. Ворота займут минимальную часть пространства.

Высокий подъем. Этот вариант обойдется дороже. Способ применяют в случаях, когда высоты потолка недостаточно для вертикальной установки полотна. Стоимость монтажа секционных ворот повышается из-за необходимости использования горизонтальных направляющих, подвесных кронштейнов и большего количества расходных материалов.

Стандартный подъем. Этот вариант монтажа встречается чаще всего, т. к. многие гаражи имеют низкие потолки. Стоимость установки практически не отличается от предыдущего варианта.

Низкий подъем. Этот способ актуален для помещений с очень низкими потолками или в случаях, когда требуется освободить от полотна весь дверной проем.

После того как вы выбрали оптимальный вариант реализации, обратите внимание на производителей. Современный рынок наполнен продукцией различных компаний. На слуху Hormann, DoorHan и «Алютех».

Важно! Если размеры и характеристики проема и гаража соответствуют требованиям, предъявляемым к монтажу одной из моделей секционных ворот, выпускаемых выбранным производителем, — вам повезло. Можно оформлять покупку. В противном случае (таких большинство) придется заказывать ворота, изготовленные по индивидуальному проекту.

Подготовительные работы перед покупкой и монтажом секционных ворот

Замеры

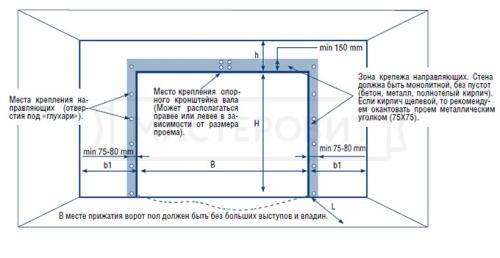

Перед покупкой секционных ворот выполните необходимые замеры по следующей схеме.

Источник: https://dom-na-vodah.ru/stati/7-pravil-podgotovki-proema-sekcionnyh-vorot-kak-pravilno-podgotovit-proem-i-sdelat-zamery-pod

Обрамление гаражных ворот. Изготовление несущей рамы для гаража

Перед тем как сварить гаражные ворота своими руками необходимо сделать для них надёжное основание. Создание несущей рамы требует от строителя точности в подсчётах и соблюдения необходимых размеров при резке металла. При отсутствии ровного стола для сварки, на земле собирают конструкцию из двух одинаковых балки или трубы и выравнивают их по уровню. Процесс создания рамы состоит из следующих этапов:

• Измерение ширины и высоты гаражного проёма. Неточность на этом этапе может привести к тому, что рама просто не поместится в него.
• Уголок размечают согласно размерам проёма. При помощи болгарки вырезают заготовки нужной длины. От краёв отступают расстояние равное ширине уголка и делают срез в 45 градусов.
• Вырезанные куски выкладывают на подготовленную поверхность или сварочный стол и подгоняют их друг к другу, проверяя уровень и углы.
• При помощи сварочного аппарата соединяют все элементы конструкции. Готовые швы тщательно шлифуют.
• Готовый вариант примеряют в гаражном проёме. При удовлетворительном результате раму красят с внутренней стороны.

Несущая рама гаража Источник proizvodstvo-metallokonstrukcij.ru

По аналогичному алгоритму собирают дублирующую раму. Удобно сверять размеры конструкций, приложив их друг к другу. Лишь при полном совпадении можно приступать к их монтажу в дверной проем.

Монтаж сваренной несущей рамы

Установку готовой конструкции производят вместе с помощником. Для надёжной фиксации рамы в вертикальные стены необходимо вставить по 2-3 металлических штыря для надёжного распределения веса будущих ворот. Длина каждого из них составляет 15-20 см при толщине в 12-14 мм.

Одну часть рамы прикладывают к стене и, пока один надёжно фиксирует её, второй просверливает в металле отверстия для монтажа арматуры. Ширина проёмов должна быть на 1 мм больше диаметра металлического прута. Через отверстия маркируют точки в стене, которые потом просверливают перфоратором. Вновь приложив часть каркаса к проёму, при помощи молотка арматуру забивают в подготовленные отверстия. Арматуру по кругу приваривают к раме и обрезают выходящую часть при помощи болгарки. Все сварочные швы тщательно зашлифовывают.

Все швы рамы должны быть начисто зашлифованы Источник 1pogarazham.ru

По аналогии устанавливают вторую часть конструкции. Для большей надёжности две части рамы соединяют между собой металлической полосой толщиной в 2-3 мм. Для надёжного крепления достаточно 2-3 перемычки на каждую из сторон рамы. После окончательной зачистки всех сварочных швов приступают к монтажу петель для будущих гаражных ворот. Окончательным этапом установки рамы является её покраска водостойкой эмалью.

Изготовление и монтаж створок

Есть только один способ, как правильно сварить гаражные ворота – надо чётко рассчитать будущие размеры конструкции и запасные зазоры, необходимые для чёткого закрывания и открывания дверей. Опытные строители рекомендуют отступать от пола 2-3 см, от потолка 1-2 см и по 5 см от боковых стен для крепления петель. По полученным расчётам отрезают профильные трубы и делают на их краях срез под углом в 45 градусов.

Важно! Чтобы максимально упростить задачу можно сварить каркас из одной сплошной створки, и уже после установки разделить его при помощи болгарки.

На сварочном столе или подготовленной поверхности раскладывают металлические трубы, подгоняют их по длине и сверяют углы. При помощи сварочного аппарата создают монолитный прямоугольник подходящей формы. Прежде чем приступать к зачистке швов, готовую конструкцию будущих дверей прикладывают к раме с наваренными на неё петлями.

Монтаж гаражных ворот Источник tildacdn.com

При совпадении размеров можно приступать к монтажу готовой конструкции. На трубах обозначают места крепления фурнитуры и приваривают её. Каркас ворот проверяют, надевая на петли рамы – если он встаёт как влитой, можно приступать к дальнейшему этапу. При помощи рулетки устанавливают середину горизонтальных поперечин. От неё отступают по 1 см и приваривают вертикальные поперечины, чтобы между ними было 2 см.

Полотно разрезают на 2 равные части, при помощи болгарки удаляют торчащие куски трубы. Для укрепления створок можно установить дополнительные горизонтальные или диагональные поперечины. Все сварочные швы зачищают, конструкцию красят и устанавливают на петли. Для предотвращения открывания дверей внутрь, к верхней части рамы наваривают контрольную профильную трубу, которая будет ограничивать их ход.

Обшивка створок металлическими листами

Недостаточно знать как сварить ворота на гараж из профильной трубы своими руками, важно и красиво обшить их, чтобы итоговый результат радовал глаз. Чаще всего для облицовки используют оцинкованные железные пластины толщиной в 2-3 мм. Их размечают и обрезают болгаркой, шлифуют края, удаляя металлические заусенцы и стружку. С боковых сторон листов также делают небольшие прорези под петли.

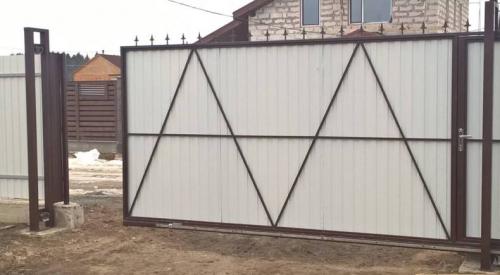

Правила установки ворот. Как установить ворота из профнастила своими руками — поэтапная с фото и описанием техника установки раздвижных, и распашных ворот

Рано или поздно каждому владельцу своего участка приходится столкнуться с такой задачей как установка ворот или замена уже существующих на новые. Не все хотят тратить большие денежные средства и обращаться к мастерам, ведь монтаж ворот можно сделать и самостоятельно.

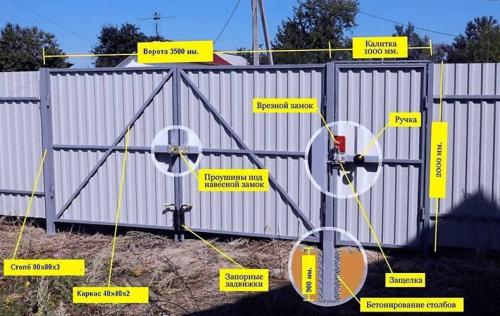

Для правильной установки ограждения вам нужно знать некоторые нюансы, которые помогут сделать ваши ворота прочными, надежными и устойчивыми. Из этой статьи вы узнаете, как сделать так, чтобы они сослужили хорошую службу.

Следуйте предложенным правилам и секретам, которые в большинстве своем являются универсальными для большинства конструкций.

Виды ворот из профнастила

Существует несколько основных видов конструкции, которые хороши для изготовления ворот. Под ними подразумевают распашные ворота, откатные ворота и подъемные конструкции.

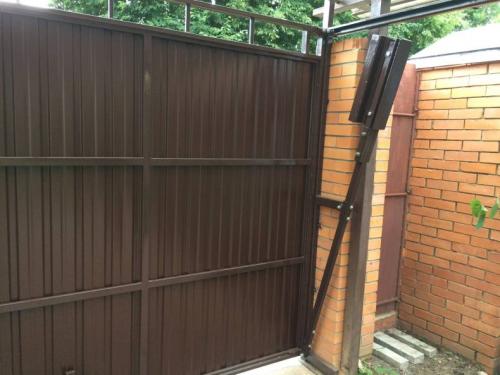

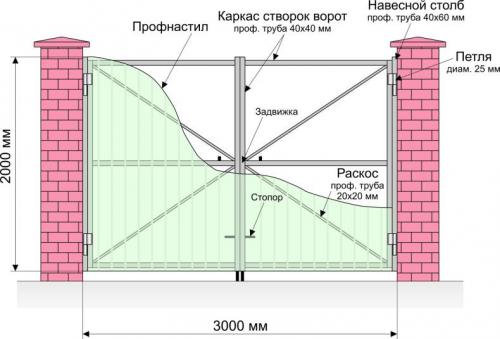

Распашные ворота из профнастила

Данная конструкция считается традиционной, поскольку ей уже не одна сотня лет.

• Только раньше использовались одностворчатые створки, а в наше время отдается предпочтение двустворчатым моделям.
• С их использованием нагрузка на петли калитки значительно меньше, они более простые, общая цена на покупку и монтаж таких ворот относительно невелика.
• Сам по себе монтаж не является слишком сложным.

К недостаткам можно отнести разве что необходимость в полноценном расчищении подъезда от снега, чтобы можно было полноценно открыть проезд.

Откатные ворота из профнастила

Здесь исключается недостаток, упомянутый в предыдущем типе. Их еще называют сдвижными. Могут быть трех видов. Ими очень легко пользоваться.

• Они могут управляться как стационарно, так и дистанционно, что в свою очередь решает проблему с их раскрытие в непогоду.
• Их работа полностью автоматизирована. Для приведения механизма в действие требуется наличие электропривода.
• Они открываются мягко, плавно и практически бесшумно. Монтаж не вызывает особых трудностей.

Подъемные ворота из профнастила

Они так же, как и откатные конструкции, работают полностью автоматически. В отличие от предыдущего вида, данная конструкция скатывается в рулон вертикально.

• Внешне они напоминают горизонтальные жалюзи. Состоят из металлических ламелей.
• В использовании очень практичны, позволяют полностью открыть проем.
• Тип створок надежно защищает имущество владельца, так как их практически невозможно взломать.

Единственным недостатком можно назвать разве что высокую стоимость механизма.

Выбор материала для ворот

Итак, ворота можно сделать из любого материала. Однако, наибольшее предпочтение отдается либо дереву, либо металлу.

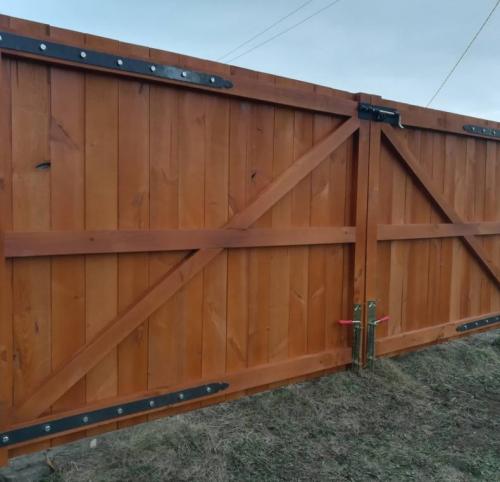

Деревянные ворота

Для возведения деревянных ворот обычно используют:

• Доски;
• Пресованные листы;
• Штакетник.

У них может быть разная длина, ширина и толщина. Рама выполняется при помощи 6х6 см. Столбы должны быть соответствующего диаметра.

• В пользу использования деревянных ворот можно сказать, что они имеют очень привлекательный внешний вид.
• Если вы умеете обращаться с древесиной, вам не составит труда украсить их замысловатой резьбой или прибавить кованых металлических элементов, что тоже будет смотреться довольно-таки выгодно.

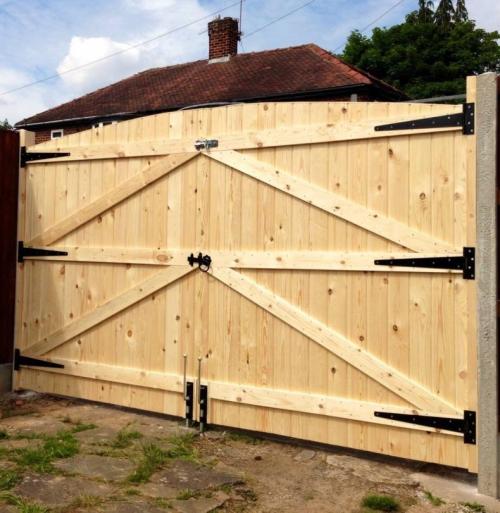

Доски могут идти сплошным полотном, а могут располагаться с небольшими промежутками.

Повысить срок эксплуатации древесины поможет ее своевременная обработка антисептическими средствами, которые уберегут ее от размножения грибка и распространения плесени. Для закрепления эффекта ворота можно покрыть лаками и красками.

Металлические ворота

Металлические ворота считаются очень надежными. Более того, они без проблем впишутся под стиль ограды. Их дополнительным украшением могут послужить кованные элементы.

Для продления срока эксплуатации ворот их необходимо время от времени обрабатывать антикоррозийными составами и специальными полимерами.

Монтаж ворот в гараже. Виды гаражных ворот

Способы и средства установки ворот для гаража будут отличаться в зависимости от типа ворот. Поэтому прежде чем рассказывать об установке, стоит разобраться какими бывают гаражные ворота и об их особенностях.

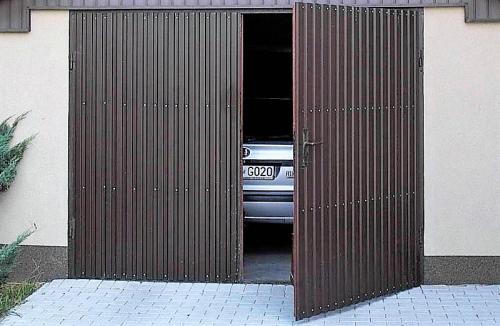

Распашные

Распашные ворота – самый распространенный тип ворот. Это обусловлено невысокой стоимостью конструкции и тем, что ее можно собрать своими руками. Чаще всего такие ворота изготавливаются из железа. Несмотря на очевидные преимущества распашной тип ворот имеет и свои недостатки. Во-первых, перед распашными воротами должно оставаться достаточное пространство для их полноценного открытия. На небольших участках это не всегда возможно. Во-вторых, ворота из железа требуют обязательного утепления, иначе в холодное время года гараж будет промерзать.

Секционные

Такие ворота устанавливаются в случаях, когда пространство перед гаражом ограничено и распашные ворота установить невозможно. Конструкция секционных ворот представляет собой несколько панелей, которые соединены шарнирами. При открытии ворота складываются гармошкой, что значительно экономит пространство перед гаражом. В зависимости от удобства владельца, секционные ворота могут подниматься вверх или сдвигаться в сторону.

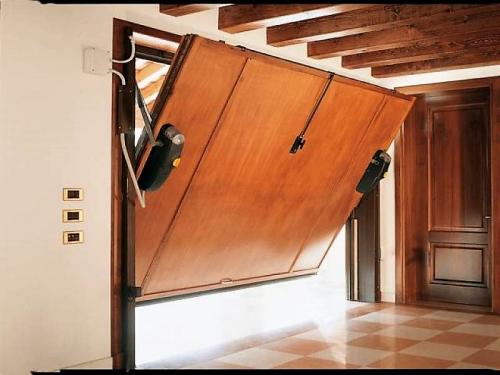

• Поворотно-подъемные
