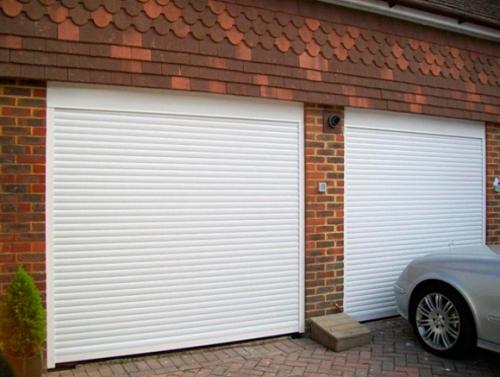

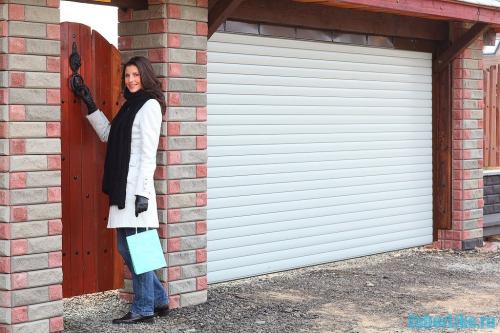

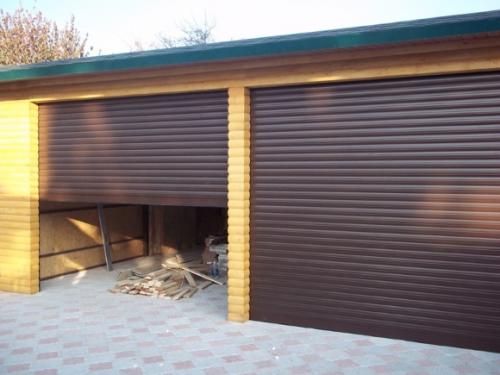

Роллетные ворота на гараж – современное решение, которое уже заслуженно добилось популярности среди автовладельцев. Они предназначены для небольших построек, а значит идеально подходят для обустройства гаражного помещения. Рольставни на гараж изготовить самому невозможно, производство осуществляется лишь в заводских условиях.

Но монтаж можно осуществить своими силами, не привлекая к задаче наёмных специалистов.

Рекомендуется монтировать рольставни для гаража своими руками внутри, а не снаружи.

Если остановить свой выбор на этом варианте, то надежность и степень защищенности от злоумышленников резко возрастет.

Основными элементами ворот являются металлические ламели . Конструкция получается полой, поэтому в пустоты добавляют утеплитель. Самым распространенным материалом остается пеноолиуретан .

Как правило, ламели изготавливают из алюминия, чтобы вес получался не слишком большим. В итоге конструкция получается прочной, устойчивой к взлому и долговечной благодаря металлической основе.

Но возлагать чрезмерные надежды на защитные свойства не следует, так как при желании преступники все же смогут проломить полотно сильным ударом. Дополнительную безопасность можно обеспечить, если использовать замки с секретом и некоторые другие решения.

Как выбрать замок для гаражных ворот читайте в статье .

Металлические панели обрабатывают защитным покрытием на полимерной основе, предотвращающим появление царапин и сколов. В воротах применяют конструкционные решения , которые предотвращают защемления рук и пальцев, поэтому они абсолютно безопасны. Утеплитель же обеспечивает приличную теплоизоляцию.

По типу изготовления выделяют два типа изделий – экструдированный и прокатный технологический процесс. Экструдированные изделия обладают повышенной устойчивостью к солнечным лучам, осадкам и прочим воздействиям среды. Прокатные модели отличаются повышенной долговечностью, этого удается добиться благодаря специальному двухслойному покрытию.

Помимо вышеупомянутых преимуществ (долговечность, прочность), роллетные ворота для гаража хорошо поглощают шум . Самым важным плюсом, несомненно, является процесс эксплуатации. Автоматические системы позволяют, не выходя из машины, открыть вход в гараж.

Для этого используется специальный пульт , который приводит ламели в движение. Если электричество внезапно было отключено, то можно будет воспользоваться ручным механизмом .

Модели из данной категории в особенности подойдут для гаражей, в которые невозможно установить подъемно-поворотные или секционные ворота. Типичной причиной может стать размер проёма . Помимо этого, только роллетные модели обеспечивают самую высокую скорость открывания ворот. Это обусловлено высокой степенью автоматизации и их конструкцией.

Ворота подъемные секционные своими руками. Подъёмные ворота своими руками: простые конструкции механизмов

encoding="UTF-8"

Подъёмные ворота в гараже очень удобны. Они имеют очень много преимуществ перед обычными. Проблема подобных механизмов лишь в том, что они имеют довольно высокую стоимость. Но менталитет жителей нашей страны таков, что мы не хотим тратить лишних денег , а потому стараемся всё сделать собственноручно. Именно об этом и пойдёт речь в сегодняшней статье. Попробуем разобраться, насколько сложно изготовить подъёмно-секционные ворота своими руками, что для этого потребуется.

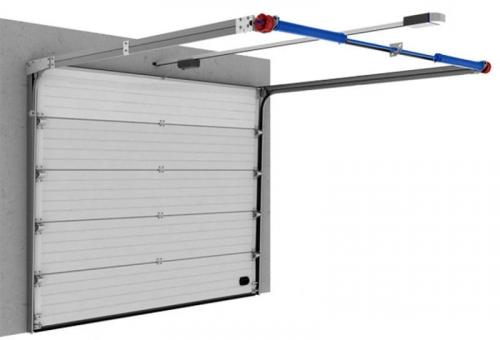

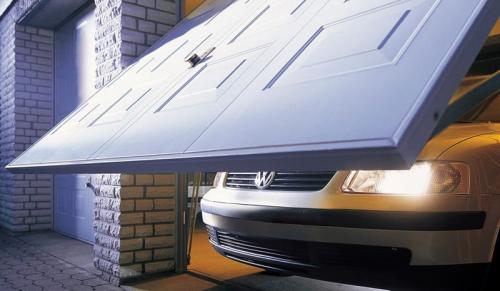

Подъёмные ворота очень удобны в использовании
ФОТО: alliance-garagedoors.co.uk

Подъёмно-секционные ворота: инструмент, материалы и устройство

Для начала стоит разобраться, какими достоинствами и недостатками обладают подобные механизмы. Среди основных положительных качеств можно назвать:

• отсутствие необходимости дополнительного места;
• возможность утепления ворот ;
• прочность конструкции находится на достаточно высоком уровне;
• есть вариант установки автоматики, позволяющей проводить открытие и закрытие с пульта ДУ.

Но при всех достоинствах, есть и недостатки, среди которых:

• невозможность установки в проёмы с непрямыми углами;
• необходимость учёта веса утеплителя при вычислении прочности ворот;
• сложности, возникающие при монтаже.




ФОТО: diadoors.com

Что потребуется для монтажа подъёмно-секционных ворот

Первым делом, нужно составить чертёж будущих ворот. Можно это сделать самостоятельно, однако проще будет взять готовый проект из интернета. Подобной информации в сети довольно много. В качестве материала лучше всего, естественно, использовать металл. Однако, обращая внимание на то, что вес не должен быть большим, логичнее применить профильную трубу, имеющую хорошие прочностные характеристики. Также следует подумать о материале для наружной и внутренней отделки ворот, утеплителе, шарнирах и роликах.

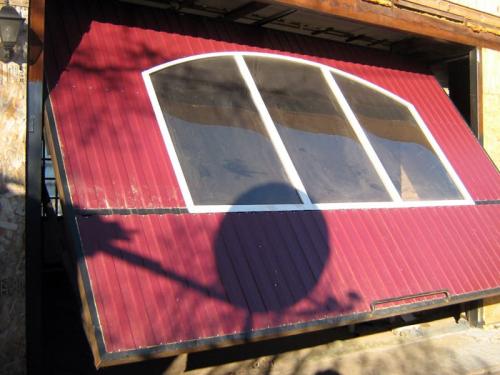

Внешний вид может быть довольно разнообразным
ФОТО: koffkindom.ru

Инструмент, который потребуется для изготовления

Здесь всё будет зависеть от того, с чем привык работать мастер. Однако сейчас стоит назвать самый распространённый инструмент, который будет использован для изготовления подъёмных ворот. Для работы потребуется наличие:

• УШМ (болгарки) ;
• набора гаечных ключей, отвёрток и шуруповёрта ;
• сварочного аппарата;
• карандаша, рулетки, монтажного или лазерного уровня;
• дрели и свёрл к ней.

Когда всё будет подготовлено, можно приступать к работе.

Ворота (книжка своими руками). Складные ворота-гармошка своими руками

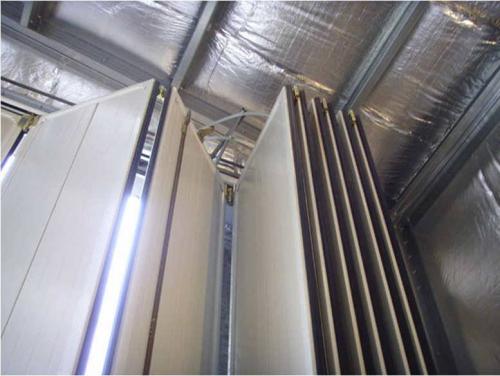

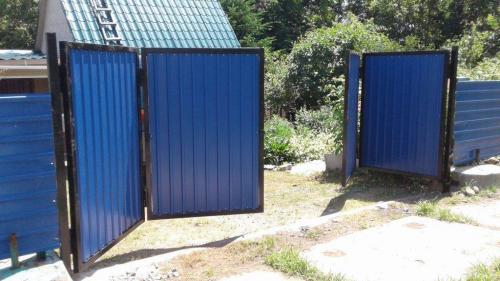

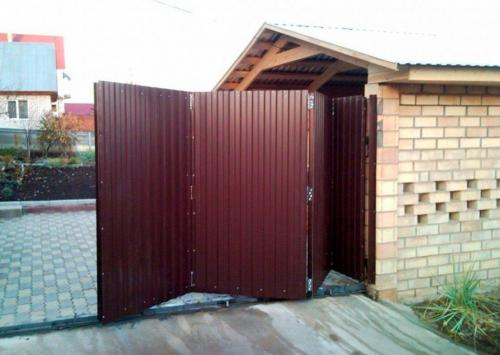

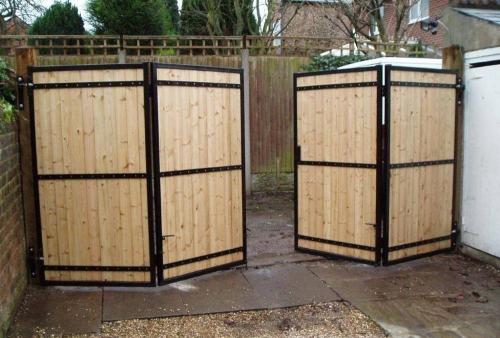

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. Ворота -гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

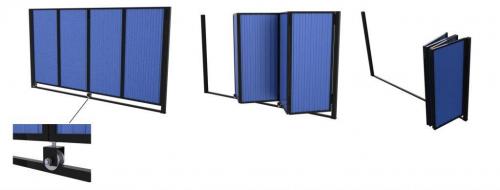

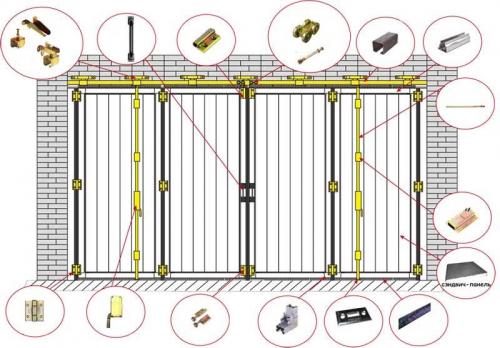

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже  или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

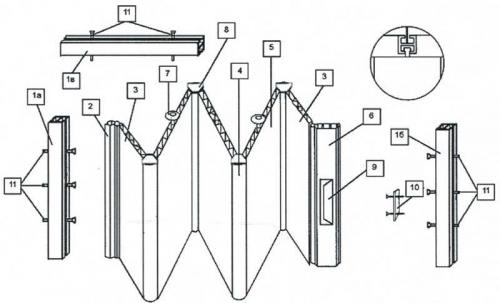

Принцип работы.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).
2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
4. Для облицовки используется профнастил или железо, лучше оцинкованное.
5. В качестве утеплителя используется минвата или пенопласт.
6. Металлическая труба,  которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

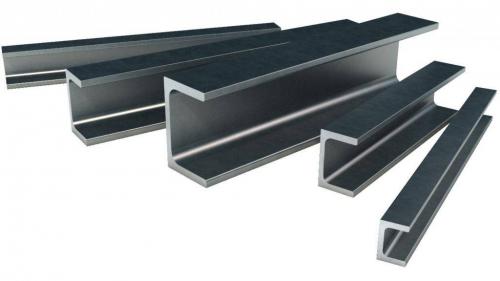

Швеллер.

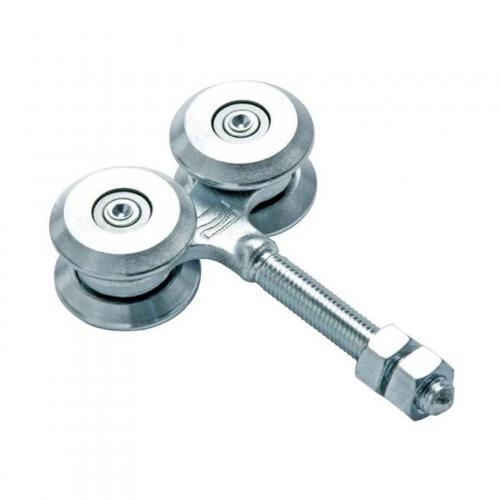

Ролики.

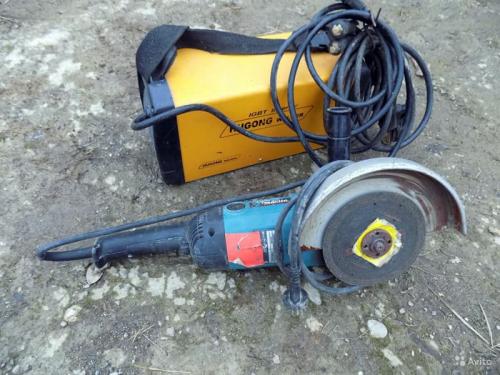

Инструменты, которые понадобятся в процессе производства работ:

1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
2. Сварные работы можно проводить сварочным аппаратом в 220V.
3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

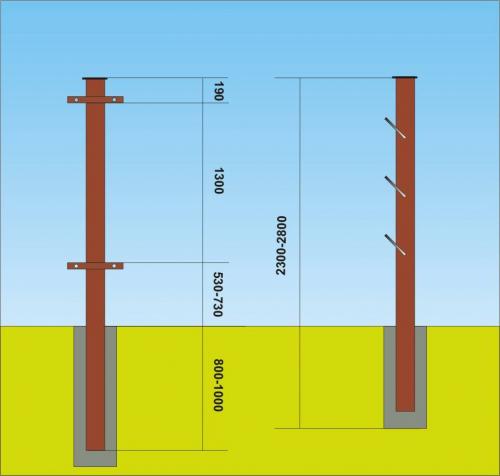

Опорные столбы.

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж  еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот  профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами , закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Изготовление гаражных ворот своими руками. Изготовление несущей рамы для гаража

Перед тем как сварить гаражные ворота своими руками необходимо сделать для них надёжное основание. Создание несущей рамы требует от строителя точности в подсчётах и соблюдения необходимых размеров при резке металла. При отсутствии ровного стола для сварки, на земле собирают конструкцию из двух одинаковых балки или трубы и выравнивают их по уровню. Процесс создания рамы состоит из следующих этапов:

• Измерение ширины и высоты гаражного проёма. Неточность на этом этапе может привести к тому, что рама просто не поместится в него.
• Уголок размечают согласно размерам проёма. При помощи болгарки вырезают заготовки нужной длины. От краёв отступают расстояние равное ширине уголка и делают срез в 45 градусов.
• Вырезанные куски выкладывают на подготовленную поверхность или сварочный стол и подгоняют их друг к другу, проверяя уровень и углы.
• При помощи сварочного аппарата соединяют все элементы конструкции. Готовые швы тщательно шлифуют.
• Готовый вариант примеряют в гаражном проёме. При удовлетворительном результате раму красят с внутренней стороны.

Несущая рама гаража Источник proizvodstvo-metallokonstrukcij.ru

По аналогичному алгоритму собирают дублирующую раму. Удобно сверять размеры конструкций, приложив их друг к другу. Лишь при полном совпадении можно приступать к их монтажу в дверной проем.

Монтаж сваренной несущей рамы

Установку готовой конструкции производят вместе с помощником. Для надёжной фиксации рамы в вертикальные стены необходимо вставить по 2-3 металлических штыря для надёжного распределения веса будущих ворот. Длина каждого из них составляет 15-20 см при толщине в 12-14 мм.

Одну часть рамы прикладывают к стене и, пока один надёжно фиксирует её, второй просверливает в металле отверстия для монтажа арматуры. Ширина проёмов должна быть на 1 мм больше диаметра металлического прута. Через отверстия маркируют точки в стене, которые потом просверливают перфоратором. Вновь приложив часть каркаса к проёму, при помощи молотка арматуру забивают в подготовленные отверстия. Арматуру по кругу приваривают к раме и обрезают выходящую часть при помощи болгарки. Все сварочные швы тщательно зашлифовывают.

Все швы рамы должны быть начисто зашлифованы Источник 1pogarazham.ru

По аналогии устанавливают вторую часть конструкции. Для большей надёжности две части рамы соединяют между собой металлической полосой толщиной в 2-3 мм. Для надёжного крепления достаточно 2-3 перемычки на каждую из сторон рамы. После окончательной зачистки всех сварочных швов приступают к монтажу петель для будущих гаражных ворот. Окончательным этапом установки рамы является её покраска водостойкой эмалью.

Изготовление и монтаж створок

Есть только один способ, как правильно сварить гаражные ворота – надо чётко рассчитать будущие размеры конструкции и запасные зазоры, необходимые для чёткого закрывания и открывания дверей. Опытные строители рекомендуют отступать от пола 2-3 см, от потолка 1-2 см и по 5 см от боковых стен для крепления петель. По полученным расчётам отрезают профильные трубы и делают на их краях срез под углом в 45 градусов.

Важно! Чтобы максимально упростить задачу можно сварить каркас из одной сплошной створки, и уже после установки разделить его при помощи болгарки.

На сварочном столе или подготовленной поверхности раскладывают металлические трубы, подгоняют их по длине и сверяют углы. При помощи сварочного аппарата создают монолитный прямоугольник подходящей формы. Прежде чем приступать к зачистке швов, готовую конструкцию будущих дверей прикладывают к раме с наваренными на неё петлями.

Монтаж гаражных ворот Источник tildacdn.com

При совпадении размеров можно приступать к монтажу готовой конструкции. На трубах обозначают места крепления фурнитуры и приваривают её. Каркас ворот проверяют, надевая на петли рамы – если он встаёт как влитой, можно приступать к дальнейшему этапу. При помощи рулетки устанавливают середину горизонтальных поперечин. От неё отступают по 1 см и приваривают вертикальные поперечины, чтобы между ними было 2 см.

Полотно разрезают на 2 равные части, при помощи болгарки удаляют торчащие куски трубы. Для укрепления створок можно установить дополнительные горизонтальные или диагональные поперечины. Все сварочные швы зачищают, конструкцию красят и устанавливают на петли. Для предотвращения открывания дверей внутрь, к верхней части рамы наваривают контрольную профильную трубу, которая будет ограничивать их ход.

Обшивка створок металлическими листами

Недостаточно знать как сварить ворота на гараж из профильной трубы своими руками, важно и красиво обшить их, чтобы итоговый результат радовал глаз. Чаще всего для облицовки используют оцинкованные железные пластины толщиной в 2-3 мм. Их размечают и обрезают болгаркой, шлифуют края, удаляя металлические заусенцы и стружку. С боковых сторон листов также делают небольшие прорези под петли.

Установка роллетных ворот своими руками. Что такое роллетные ворота и зачем они нужны

Роллетные ворота – это надежный механизм, наглухо закрывающий проём для въезда. Прочная и удобная в использовании конструкция отлично гармонирует с фасадами помещений разных стилей. Смотрится она привлекательно, трудностей в монтаже не вызывает т. Навешивать ворота можно снаружи и внутри гаражного помещения – как будет удобно хозяину. Наиболее безопасным в плане несанкционированного вторжения считается внутреннее размещение полотна.

Преимущества роллетных ворот:

1. Экологичность и токсичность материала.
2. Сохранение полезной площади помещения. Компактная конструкция занимает минимум места.
3. Долговечность службы и простота ухода. Ворота изготовлены из алюминиевых ламелей. Материал не боится коррозионных процессов, на его качество не влияют неблагоприятные погодные явления.
4. Высокая устойчивость к ветровым нагрузкам, обеспечиваемая концевым захватом.
5. Возможность совершения автомобильных маневров. Конструктивные особенности роллетных ворот полностью освобождают проём.
6. Богатство цветовой палитры ламелей и комплектующих. Производители предлагают более 30 разновидностей продукции, среди которых самыми раскупаемыми являются «серый кварц», «ирландский дуб», «орех», «вишня», «серебристый металлик».
7. Возможность частичного обзора и регулировка уровней освещения и проветривания. По желанию хозяин может заказать ворота с некоторым количеством отверстий в ламелях. Через них в гараж проникают солнечные лучи и воздушные потоки. Также имеются ламели с прозрачными вставками из поликарбоната.
