Строительство гаража практически всегда следует после или одновременно с возведением загородного дома. Ворота – одна из самых важных его частей, в значительной степени определяющей удобство эксплуатации. Выбор правильных типа и размеров гаражных ворот – необходимая составляющая проекта строительства гаража, которая позволит избежать множества проблем:

• Появление трещин в местах примыкания;
• Заклинивание механизмов с необходимостью последующего ремонта и т.д.

Следует учитывать, что единых общепринятых стандартов при определении размеров гаражных ворот не существует, так как на их величину оказывает влияние множество факторов.

Минимальные размеры ворот

Важное значение при определении минимальных размеров ворот имеет марка автомобиля, который будет размещаться в гараже. Например, седьмая модель «Жигулей» имеет ширину 162, а «Ауди» S6 186 сантиметров. Казалось бы, совсем незначительное различие. Но обычная «ГАЗель» шире той же «семерки» более чем на полметра, что, несомненно, повлияет на размер необходимого проема.

Для точного расчета минимальных размеров рекомендуется прибавить по 30 сантиметров с каждой стороны к измеренным габаритам автомобиля.

Основные факторы, определяющие размеры ворот

• Огромное разнообразие автомобилей, габариты которых у различных марок могут существенно различаться;
• Вид и назначение гаража (промышленный, частный);
• Тип заезда, его расположение относительно нулевой отметки;
• Конструктивные особенности различных типов ворот;
• Фирма-производитель (каждая компания, занимающая определенную нишу рынка, имеет свои стандарты, и как следствие собственную линейку размеров);
• Количество автомобилей, планируемое к размещению.

Стандартные размеры секционных ворот. Секционные ворота в гараж: размеры и цены

• Секционные ворота в гараж: размеры и цены

Хотите установить секционные ворота в гараж в Москве — в первую очередь обратите внимание на то, подходят ли характеристики и размеры проема под реализуемые производителями конструкции.

Желательно это сделать на стадии планирования. Вы сможете приобрести стандартную конструкцию по более низкой цене. Установка гаражных секционных ворот пройдет без каких-либо проблем.

Общепринятый стандарт выбран на основе габаритов большинства легковых транспортных средств. Ширина — 2,5 м. Высота — 2 м.Такие размеры секционных ворот для гаража подходят далеко не всем, многие хозяева делают проемы на 2-3 машины и хотят иметь больше пространства для маневров.

В таких случаях устанавливают конструкции с увеличенными габаритами. Рассмотрим, как правильно подобрать нужный размер секционных ворот для гаража и что предлагают ведущие производители («Алютех» и DoorHan).

В процессе строительства гаража с секционными воротами следует учесть:

• высоту и ширину проема (RM, LDB);
• расстояние от верхней границы входа до потолка помещения (H);
• глубину вхождения полотна внутрь;
• габариты боковых сторон (Sl и Sr).



Изображение №1: схема проема

Важно! Проем должен быть идеально ровным. Перед замерами проверьте все углы и поверхности. Имеющиеся неровности нужно замазать раствором. Удостоверьтесь, что несущая стена выдержит нагрузку. Если проем выполнен из бетона или кирпича, то все нормально. Менее прочные материалы (к примеру, пенобетонные плиты) следует укрепить металлоконструкциями.

Ширина проема определяет наличие свободного пространства для маневров. Для небольших транспортных средств подойдут секционные ворота в гараж со стандартными размерами (2,5*2 м) и низкой ценой. Для крупных машин лучший выбор — 3 м, для двух транспортных средств — 4–5 м, а для трех — 6 м и более.

Расстояние от верхней границы входа до потолка помещения — второй по значимости показатель. Он определяет, какую систему можно будет установить. Для монтажа ворот с торсионными пружинами потребуется оставить сверху 21 см свободного пространства. Конструкции с пружинами растяжения имеют меньшие габариты — 15-сантиметровой притолоки будет достаточно.

Габариты боковых сторон определяют из расчета удобства пользования гаражом. Оставьте столько, сколько нужно для свободного перемещения, хранения необходимых инструментов и беспрепятственного ремонта техники.

Высота проема — не слишком важный показатель. Двух метров в большинстве случаев вполне достаточно.

Глубина вхождения полтона внутрь гаража — очень важная характеристика, которая требует особого внимания.

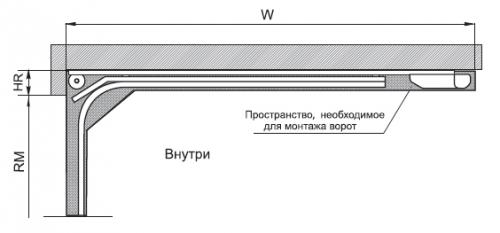

Изображение №2: схема секционных ворот, вид сбоку

Глубину захождения конструкций (W) определяют разными методами в зависимости от габаритов ворот и способа монтажа. Следующие 4 формулы предназначены для моделей без автоматики.

• Ворота с площадью до 8 м2 — W = RM + 40 см.
• Конструкции с площадью свыше 8 м2 — W = RM + 45 см.
• Низкий монтаж — W = RM + 55 см.
• Высокий монтаж — W = RM – (высота притолоки + 265 мм) + 85 см.

В зависимости от модели электропривода и высоты RM глубина захождения ворот внутрь гаража будет колебаться в пределах от 3,3 до 4,4 м. На этом расстоянии от проема на потолке не должно быть никаких конструкций, мешающих проведению монтажных работ.

Ниже мы детально рассмотрим размеры секционных ворот для гаража от DoorHan и «Алютех» и сравним цены и качество.

Лучший выбор — продукция белорусского концерна. Цены и стандартные размеры секционных ворот «Алютех», которые устанавливает для гаражей официальный дистрибьютор — компания «МАСТЕРОВИТ», представлены в таблице ниже.

Ворота с установкой	Размер	Цена
Ворота секционные	Уточняйте у менеджера
Ворота секционные	3000x2250 мм.
Ворота секционные	3000x2500 мм.
Ворота секционные
Ворота секционные	3500x2250 мм.
Ворота секционные	3500x2500 мм.
Ворота секционные
Ворота секционные	4000x2250 мм.
Ворота секционные	4000x2500 мм.
Привод An-Motors		Цена
Привод для ворот площадью до 8,54 м2 В комплекте радиоприёмник. 2-пульта д/у	шт.	Уточняйте у менеджера
Привод для ворот площадью до 13,5 м2 В комплекте радиоприёмник. 2-пульта д/у	шт.

Alutech предлагает самый обширный типоразмерный ряд. К примеру, на заказ доступны следующие модели серии Classicc сэндвич-панелями L-, M-, S-гофр и «микроволна».

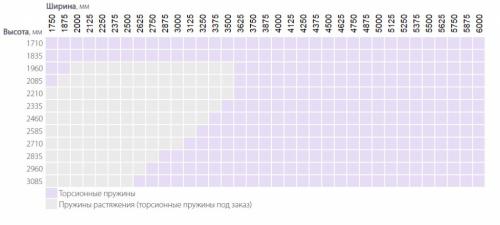

Изображение №3: типоразмерный ряд ворот Alutech, серия Classic

DoorHan — это более узкий ассортимент и низкие цены. Причем по качеству изделия значительно уступают продукции белорусского концерна.

Обратитесь в компанию «МАСТЕРОВИТ» и выберите наиболее подходящие секционные гаражные ворота, цена в Москве на профессиональный монтаж полностью себя оправдает.

Стандартные размеры ворот дорхан. На что нужно обратить внимание при заказе

• Гаражные (бытовые) или промышленные. Гаражные (бытовые) ворота производятся высотой до 3 м и рассчитаны на небольшую интенсивность использования (до 10 000 циклов открывания/закрывания), а большой акцент делается на внешний вид ворот (большой выбор структуры панелей) по сравнению с промышленными воротами. Промышленные ворота имеют более мощный торсионных механизм рассчитанный на большую интенсивность использования (от 25 000 циклов открывания/закрывания), усиленные узлы и детали, а также устройства безопасности от обрыва троса и пружины в базовой комплектации.
• Цвет полотна. Стандартные - белый и коричневый, дополнительно без наценки - синий, зеленый, бордо, серебро, бежевый, серый. Возможно исполнение в любом цвете по каталогу RAL.
• Тип подъема. В зависимости от размера притолоки возможны различные варианты подъема полотна ворот. Стандартный (притолока от 350 до 650 мм), Повышенный (притолока от 650 мм), Пониженный (притолока до 350 мм), Вертикальный (притолока больше высоты ворот + 500 мм).
• Управление. Ручное – для ворот небольших размеров. С помощью цепного редуктора (РЦП) – для более удобного подъема ворот или для ворот с большими размерами, при невозможности установки электропривода. Автоматическое – наиболее удобное и практичное. Возможно использование на воротах любого назначения, размера и комплектации, есть возможность при необходимости перевода в ручной режим. Возможно оснащение дополнительными аксессуарами делающими использование ворот удобным и безопасным.
• Установка калитки. Калитка врезается в полотно ворот и может располагаться слева, по середине или справа. В стандартную комплектацию входят замок и доводчик.
• Установка окон. Врезаются в полотно ворот и могут располагаться на любой высоте. Возможны разные варианты окон.
• Панорамное остекление. Возможно исполнение как полностью панорамного полотна так и комбинированного с одной или несколькими панорамными панелями.
• Выполнение подготовки проема под установку ворот. В случае когда проем не удовлетворяет требованиям для установки секционных ворот. (с внутренней стороны нет притолоки, нет пристенков, притолока (перемычка) и пристенки (плоскость стены от проема в стороны до 100 мм) находятся не в одной плоскости или имеют неровности и т.д. возможно выполнение подготовки проема с помощью обрамления проема металлическим уголком, установки рамы из квадратной трубы или иными способами. Выполнение подготовки может осуществляться силами заказчика по техническому заданию полученному от специалиста нашей фирмы после замера или силами нашей компании.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/standartnye-razmery-promyshlennyh-vorot-promyshlennye-vorota

Стандартные размеры ворот алютех. Замер проема для установки гаражных ворот

Замер проема – дело непростое и очень важное. От его качества зависит надежность и долговечность работы конструкции. Поэтому мы рекомендуем доверять замер специалистам.

У официальных представителей «АЛЮТЕХ» во всех регионах есть сертифицированные монтажные бригады, которые проходят регулярные обучения по замеру, сборке и монтажу ворот, а также сервисному обслуживанию.

Выбрать официального представителя ГК «АЛЮТЕХ» в своем регионе .

Рекомендации по выполнению замеров

Для правильного снятия размеров необходимо производить замер, как минимум, в трех точках проема по ширине и трех точках проема по высоте . Для заказа воротвыбирается большее значение.

Также следует проверить горизонтальность пола и верхней перемычки проема, вертикальность стен проема при помощи строительного уровня. В случаях отклонения данных поверхностей помещения от горизонтальной или вертикальной плоскости на 1,5 мм/м и более 5 мм в целом следует выполнить доработку проема.

В ряде случаев проемы имеют нестандартную конфигурацию. Например, имеются вентиляционные или отопительные коммуникации в зоне установки ворот, потолок имеет скос или выступы. В этом случае при замере необходимо учесть следующие особенности:

1. Под потолком проходят вентиляционные коммуникации. В таком случае за уровень потолка необходимо принять нижнюю точку коммуникаций.
2. Потолок, снижающийся в глубину помещения. В таком случае за уровень потолка принимается нижняя точка на потолке, расстояние к которой равно высоте проема + 1000 мм.
3. Не вертикальная перемычка. В таком случае за уровень потолка принимается нижняя точка вертикальной перемычки.
4. Перемычка скошена по ширине проема. В таком случае замер перемычки необходимо производить в точке которая находится на расстоянии 125 мм от края проема по ширине.
5. Выпуклый потолок. В таком случае за уровень потолка необходимо принять крайнюю нижнюю точку.

Для замера и оценки всех особенностей проема рекомендуем пригласить сотрудника официальных представителей «АЛЮТЕХ».

Профессиональный замер позволит точно рассчитать цену и исключит ошибки при подборе ворот для вашего гаража .

Подробнее о конструкции, преимуществах, размерах и ценах секционных ворот и приводов к ним, читайте здесь:

• Секционные ворота для гаража ,
• Автоматика для секционных ворот .

Нужна консультация?

Стандартные размеры ворот. На какие стандарты опираются компании при изготовлении ворот: отечественные или международные

С момента появления автомобилей и капитальных ограждений с воротами и калиткой возникла необходимость определения оптимальных параметров таких конструкций. Со временем появились условные стандарты, их стали придерживаться многие производители. Эти параметры важны при изготовлении. Благодаря им появляется возможность избежать касания автомобилем опор.

Количество видов машин огромное. Отмечают и множество условий, при которых осуществляется заезд авто на территорию объекта: резкий поворот дороги, значительный угол при подъеме и др. Все это влияет на характеристики проема. Вместе с тем сложно стандартизовать все случаи, сформировать единый документ, ГОСТ, СНиП, который бы позволил определять нужную ширину или высоту проема. Дело в том, что слишком много условий, которые могут влиять на итоговый результат.

Секционные ворота на въезде во двор

Обычно ориентируются по ряду факторов: размерам транспорта, типу ворот, условиям проезда. Учитывают и другие параметры:

• стандартный тип: отечественные стандарты чаще всего предполагают изготовление ворот шириной выше 2,5 м, это значение определяется по размерам автомобиля, если его ширина составляет 1,8-2,0 м, для комфортного проезда рекомендуется предусмотреть запас не менее 30 см с двух сторон, идеальным вариантом является добавление 1 м к ширине авто, но так следует поступать, если достаточно пространства рядом;
• минимальный тип: случается, что места не хватает, тогда за основу берут минимальные габариты – для авто ширина пространства при въезде составит 2 м, но это в случае, когда дорога ровная, нет крутых поворотов и подъемов, для сравнения мотоцикл будет проезжать через проем не менее 1,8 м;
• максимальный тип: может показаться, что ограничений нет, но производители обычно предлагают конструкции до 6 м, редкие компании изготавливают модели до 9 м, увеличивается и длина подвижного щита/створки, что влияет на прочность, поспособствует появлению вибрации, а ограничений по высоте еще меньше, если речь не идет о гараже, здесь допустимый максимум – 3,08 м.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/razmery-vorot-i-kalitki-dlya-chastnogo-doma-nyuansy-mestoraspolozheniya-vorot

Стандартные размеры автоматических ворот для гаража. Минимальные и максимальные размеры

1. Если подъезд в гараж для легкового автомобиля прямолинейный, то для него хватит ширины 1,9-2 м. Решение это далеко не идеально: такие «урезанные» параметры не смогут гарантировать удобство эксплуатации машины и помещения. Для мотоцикла достаточно 1,8 м.
2. Минимальная высота конструкции составляет 1,8 м, однако при таком показателе высокорослым хозяевам будет не слишком комфортно. Поэтому им имеет смысл увеличить данный параметр как минимум до 2 м.

Если есть шанс, то лучше выбирать иные показатели, большие величины. Для разных типов гаражных изделий существует свой «популярный» минимум и максимум.

Распашные

Это самые простые конструкции, если рассматривать выбор высоты системы. В данном случае учитывают только высоту автомобиля и возможность установки багажника. Минимальные размеры распашных гаражных ворот — 1,9х3 м, максимальные — 3х6 м.

Рулонные

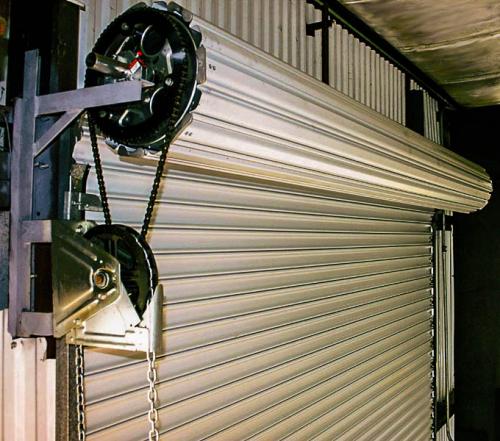

Рольставни — полотно, состоящее из алюминиевых ламелей. При открывании ворот они закручиваются в рулон, поэтому значительно уменьшают высоту проема гаража. Минимальные параметры таких конструкций для легкового автомобиля — 2,2х2,5 м, максимальные — 2,5х3 м.

Откатные, или складные

Такие системы могут состоять из одного или двух полотен. Они сдвигаются вбок в одну, либо в разные стороны. Минимальные высота и ширина откатных изделий — 1,9-3 м. Максимальные габариты могут быть любыми: они зависят только от размера и предназначения гаража.

Подъемно-поворотные

Это модели «медленно, но верно» становятся достойными конкурентами других гаражных конструкций. Их единственный серьезный минус — «кража» у проема примерно 250 мм высоты. Минимальные габариты подъемно-поворотных ворот — 2,2х2,4 м.

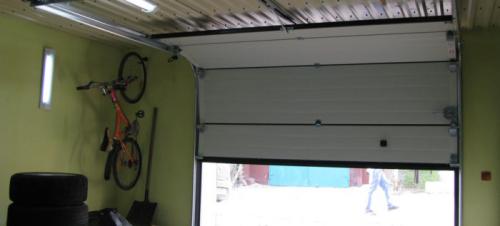

Секционные подъемные

Изделия данного типа подойдут любому гаражному помещению: и тому, в котором не очень много свободного пространства, и просторному «жилищу» для авто. Секционные системы изготавливают двух видов — потолочные и боковые. Стандартных габаритов они не имеют: владельцы выбирают те показатели, которые им максимально удобны.

Главная особенность этого типа конструкций — большая ширина, причина — их сложность. Возможные размеры секционных ворот для гаража — 2-3х2,5-6 м. Минимум для гаражных систем — 2х2 м, однако «приемлемый» комфорт обеспечат другие, увеличенные габариты — 2,2х2,4 м.

Покупка или заказ секционных подъемников с «запасом» на будущее не практикуется из-за сложности таких систем. Максимальная ширина конструкции ведет к серьезному удорожанию конструкции, так как большим габаритам необходимы массивные несущие элементы, а также очень мощные приводы.

Максимальная высота гаражных ворот для джипа — 3-3,5 м, однако никаких строгих ограничений на этот счет не существует. Этот показатель в большей степени зависит от конструкционных особенностей автомобиля, и от того, какие грузы владелец планирует перевозить на багажнике крыши. Поэтому замер необходимо делать самостоятельно, любо пригласить представителя фирмы-изготовителя выбранной гаражной системы.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/standartnye-razmery-sekcionnyh-vorot-dlya-garazha-standartnye-razmery-garazhnyh-sekcionnyh

Ворота гаражные размеры гост.

Metal gates. General specifications

МКС 91.060.50

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 Разработан Частным учреждением "Центр по сертификации оконной и дверной техники" (ЦС ОДТ) и Обществом с ограниченной ответственностью "DoorHan" (ООО "DoorHan")

2 Внесен Техническим комитетом по стандартизации ТК 465 "Строительство"

3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 сентября 2017 г. N 103-П)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 октября 2017 г. N 1405-ст межгосударственный стандарт ГОСТ 31174-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2018 г.

Секционные ворота размеры проема. Замер проема для установки секционных гаражных ворот: важные детали

Важная деталь: замер проема под ворота выполняется минимум в трех точках по ширине и высоте проема и выбирается наибольшее значение. Такой метод позволяет избежать неточностей.



Не менее важный момент ‐ это проверка горизонтальности пола и верхней перемычки ворот, а также вертикальность стен. Данное действие выполняется с помощью строительного уровня и в случае отклонения от нормы на1,5-5 ммнеобходимо будет выравнивание проема.

Замер проема выполняется с учетом всех коммуникаций и особенностей, которые находятся в зоне установки ворот. Это могут быть отопительные или вентиляционные трубы, скосы, выступы и другое.

За уровень потолка всегда принимается нижняя точка коммуникаций и нижняя точка потолка!

Теперь разберем основные возможные отклонения более подробно и по порядку.

Если потолок снижается в глубину помещения, то за уровень потолка принимается нижняя точка потолка, расстояние к которой равно высоте проема + 1000 мм.



При потолке со скошенной перемычкой, выбирается нижняя точка этой перемычки.



Если имеется перемычка, которая скошена по ширине проема, то замер этой перемычки необходимо производить в точке, которая находится на расстоянии 125 мм от края проема по ширине.



В случае с выпуклым потолком, за уровень потолка принимается крайняя нижняя точка.

Это лишь основные особенности замеров секционных ворот и типовые решения, которые помогут избежать неточностей. Каждая деталь и особенности проема влияют на требования к замерам! Помимо высоты и ширины проема необходимо замерить всю длину помещения, а также притолку проема, правый и левый пристенок.

Секционные ворота Alutech можно установить практически в любое помещение, потому что минимальная высота притолки (расстояние от верха проема до потолка) составляет 100 мм для секционных ворот небольшого размера.
