Оптимальные размеры различных типов гаражных ворот. Факторы выбора

Оптимальные размеры различных типов гаражных ворот. Факторы выбора

Оптимальный размер гаражных ворот предполагает при выборе руководствоваться определенными параметрами, ими не стоит пренебрегать.

Автомобиль	Конечно же, в первую очередь обязательно стоит учесть размеры автомобиля, а возможно, в вашем гараже будет находиться и несколько машин. Итак, количество и габариты. Автомобиль должен въезжать в гараж свободно. Так же надо обратить внимание и на ширину заезда. Ведь вы должны вписаться в поворот при въезде. Чем дорога уже, тем больше надо будет делать ширину гаража.
Производитель	К этому вопросу надо подойти серьезно. Посмотреть фото продукции. Так же не лишним будет прочесть отзывы. Ведь проверенные предприятия делают продукцию более надежную. Да и в плане запчастей проблем не будет.
Тип ворот	В продаже можно встретить различные гаражные ворота: это рулонные, секционные конструкции и т.д. Цена их довольно разная. Нужно понимать, что ворота отличаются характеристиками. Например, рулонные ворота не будут требовать дополнительного пространства для установки. Сегодня подъемные ворота стали меньше пользоваться спросом, ведь цельное полотно является куда удобнее в применении, хотя, если говорить о принципе открывания таких ворот, то они напоминают секционные конструкции. Секционные ворота не только практичны, но и удобны. При установке откатных ворот не следует забывать о дополнительном пространстве для отката.
Конструкция гаража	Если вы планируете дом с гаражом , то подойдите к вопросу более масштабно. Сегодня у вас одна машина, но завтра вы можете приобрести совсем другую. Поэтому надо всегда делать ворота побольше. Причем, если вы еще и будете впоследствии продавать помещение, то на это будет смотреть и новый владелец, и переделать ворота уже в готовом строении будет гораздо сложнее. Но если гараж уже построен, то выбирая ширину, вы должны учитывать размеры и угол подъезда, ведь это важнейшие условия.

Высота гаражных ворот. Типовые размеры ворот для гаража

Рассчитывая размеры автоматических ворот для гаража , учитывайте количество машин, которые будут размещаться внутри постройки, а также их габаритные характеристики. Автомобили надо измерять вместе с багажным отделением на крыше и зеркалами.

Помимо этих показателей, надо учесть дистанцию от проема до дороги или забора, принцип открытия ворот, наличие пешеходной калитки и расположение конструкции относительно грунта (выше или ниже).

Стандартные размерные характеристики

Называть какие-либо размеры стандартными не имеет смысла. Каждый изготовитель предлагает продукцию с разными габаритами, подходящую под определенные проемы и количество машин. Вам же нужно только спроектировать ворота таким образом, чтобы автомобиль свободно выезжал из гаража, не задевая проема.

Чтобы этого добиться, нужно прибавить к ширине авто 0,3 м с двух сторон. Если ширина вашей легковой машины составляет 180 см, значит проем должен быть 240 см (стандартным считается показатель 250 см). Высоту ворот тоже рассчитывают по габаритным параметрам транспортного средства и росту водителя.

Минимальное значение ширины

На небольшом по площади участке допускается строительство гаража с узким проемом. В этом случае разрешается ограничиться шириной ворот 200 см (для мотоцикла этот показатель равняется 180 см). В таком случае высота постройки должна быть не меньше 180 см. Но вам нужно учитывать, что это слишком малый показатель высоты. При большом росте вы будете испытывать серьезный дискомфорт внутри сооружения. Поэтому лучше не экономить на данной характеристике.

Стандартные гаражные Ворота размер. Стандарты ширины и высоты ворот для гаража

Занимаясь проектированием гаража, основное внимание уделяют расчету его размеров. И здесь важны не только общая высота, ширина постройки, но и

Типовые размеры гаражных ворот

При разработке чертежа конструкции важно учесть:

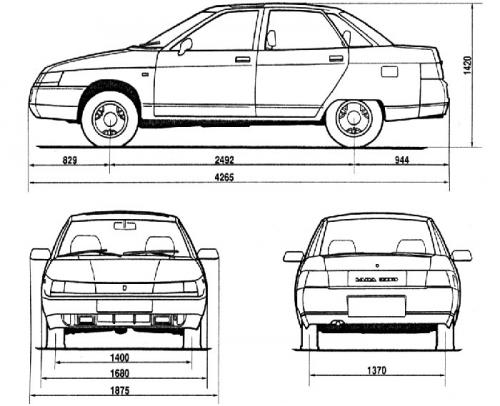

1. Габариты, количество размещаемых автомобилей. Во внимание берется наличие багажника и высота машины вместе с ним, ширина авто с боковыми зеркалами.
2. Особенности въезда в гараж. Учитывается, будет ли конструкция построена выше или ниже уровня грунта, наличие поворотов, качество обзора.
3. Как близко гараж находится от забора, автомагистрали.
4. Способ открытия дверей. Потребуется установка калитки или нет.
5. Предполагается ли усовершенствование этой машины или покупка новой.

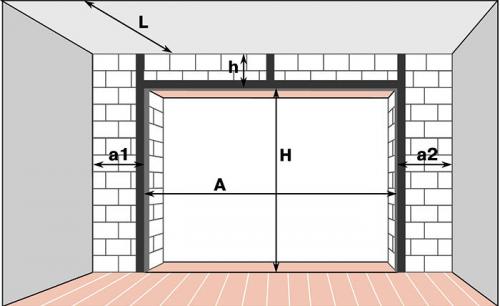

Размеры ворот. A – ширина проема. H – высота проема. h – притолока (перемычка). a1 – заплечик левый. a2 – заплечик правый. L – глубина.

Если решено заказывать ворота у одного из производителей, то лучше заранее ознакомиться с их размерной сеткой полотен или пригласить на объект замерщика.

Стандартные

Независимо от того, будут ли ворота самодельные или покупные, они должны быть смонтированы так, чтобы автомобиль свободно заезжал в гараж и при этом по бокам оставались зазоры.

С этой целью к ширине машины прибавляют по 30 см с каждой стороны.

Если ширина автомобиля от 1,8 до 2 м, то оптимальной шириной проема будет 2,5 м. Этот показатель считается самым ходовым у большинства заводов-изготовителей.

Высота гаражных ворот по ГОСТу для легковых авто – от 2,3 до 2,6 м.

Среди владельцев дач, частных домов спросом пользуются такие типы створок с соответствующими им размерами:

• распашные – 4*2 м;
• рулонные (рольставни) – 4*2,7 м;
• секционные – 2,25*2 м;
• откатные (сдвижные) – 3*1,9 м;
• подъемные с поворотом – 2,4*2,2 м.

ГОСТ размеров металлических ворот для гаража:

• http://docs.cntd.ru/document/1200156975

Минимальные

Если площадь участка небольшая и хозяевам необходимо максимально сэкономить пространство, то допускается использовать минимальные размерные величины.

При условии ровного заезда для обычного легкового автомобиля хватит ширины 2 м. Под мотоцикл требуется оставить 1,8 м.

По высоте ворота гаража должны быть минимум 1,8 м, но находиться в помещении с такими низкими потолками будет некомфортно. Поэтому на высоте лучше не экономить.

Максимальные

Ограничений со стороны законодательных нормативов нет. Все зависит от технических возможностей производителей, предпочтений хозяев.

В зависимости от способа открытия ворот, материала для обшивки размерная сетка разных компаний различается.

При стандартной комплектации максимальной высотой считается 3,08 м, шириной – 6 м. По требованию заказчика возможно создание больших створок. Зачастую это касается обустройства промышленных зданий, складских ангаров, автосервисов и автомоек.

Распространенные размеры проема в зависимости от типа ворот

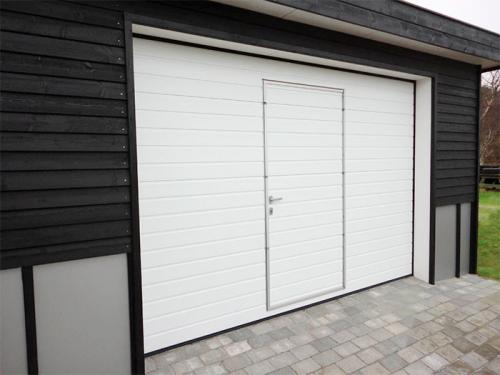

Если из дома в гараж не предусмотрен прямой проход, то лучше сделать в воротах встроенную калитку, чтобы  при необходимости попасть в помещение со двора.

Выпускается несколько вариантов ворот, которые отличаются способом открытия, управления (автоматически, вручную).

Разберем особенности устройства каждого из них.

Распашные

Общепринятый вид ворот для гаража.

Конструкция проста: рама, сваренная из металла, с двумя створками крепится к коробу на петлях.

Распашные ворота легко сделать самостоятельно.

Минус – необходимо свободное пространство перед гаражом для открытия.

Ворота гаражные размеры гост. ГОСТ 31174-2003 Ворота металлические. Общие технические условия

ЕВРАЗИЙСКИЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И
СЕРТИФИКАЦИИ
(ЕАСС)

EURO-AZIAN COUNCIL FOR STANDARDIZATION, METROLOGY
AND CERTIFICATION
(EASC)

ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮИ СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ

(МНТКС)

M осква

Предисловие

Евразийский совет по стандартизации, метрологии и сертификации (ЕАСС) представляет собой региональное объединение национальных органов по стандартизации государств, входящих в Содружество Независимых Государств. 13 дальнейшем возможно вступление в ЕАСС национальных органов по стандартизации других государств.

При ЕАСС действует Межгосударственная научно-техническая комиссия по стандартизации, техническому нормированию и сертификации в области строительства (МНТКС), которой предоставлено право принятия межгосударственных стандартов в области строительства.

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-96 «Система межгосударственных нормативных документов в строительстве. Основные положения».

Сведения о стандарте

1 РАЗРАБОТАН ОАО «ЦНИИПромзданий» и фирмой ООО « DoorHan » с участием Центра по сертификации оконной и дверной техники

2 ВНЕСЕН Госстроем России

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14 мая 2003 г.

Краткое наименование страны по МК ( ИСО 3166)004-97	Код страны по МК (ИСО 3166)004-97	Сокращенное наименование органа государственного управления строительством
Узбекистан	UZ	Госархитектстрой Республики Узбекистан

4 ВВЕДЕН ВПЕРВЫЕ

5 ВВЕДЕН В ДЕЙСТВИЕ с 1 марта 2004 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 20 нюня 2003 г. № 78

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных (государственных) стандартов, издаваемых в этих государствах.

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) Межгосударственные стандарты», а текст изменений - в информационных указателях «Межгосударственные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Межгосударственные стандарты».

Стандартные размеры ворот. Выбор размеров ворот для забора в зависимости от типа въезжающего транспорта

Один из главных факторов, влияющих на размер ворот,- тип транспорта, выезжающего на территорию участка. Ведь чем больше габариты въезжающего автомобиля, тем большего размера необходим проем для него. Стоит учитывать, что при строительстве крупногабаритная техника будет заезжать чаще обычного.

Пример расчёта минимальной ширины ворот для въезда Источник alutech.ru

Легковые машины

Обычно средняя ширина легкового автомобиля не больше двух метров. Поэтому если чаще всего на участок въезжают легковые машины, то ширину ворот для легкового автомобиля выбирают стандартную, и составляет она 2,6 метра. В этом случаем учитывается зазор размером примерно 0,35 метра.

Грузовые автомобили

Для грузовых автомобилей ширину проёма делают значительно больше. Если на участок планируется заезд крупногабаритных автомобилей (например, грузовиков), то ширина ворот для грузового автомобиля будет составлять не менее 3,1 метра.

При условии, что на территорию участка планируется заезд разных машин, стоит опираться на стандартные значения ширины ворот. Оптимальная ширина ворот в частном доме считается от трёх с половиной метров до четырёх метров. Ведь тогда возможен проезд и грузовых машин, и легковых автомобилей.

Требования к воротам для гаража

Размер гаражных ворот определяется их видом конструкции. Однако при любых условиях рекомендуется придерживаться стандартных размеров, в которых учитываются параметры автомобиля и дополнительно прибавляется 0,9 метра на открывание дверей машины.

Если гараж предусмотрен для паркинга сразу нескольких автомобилей, то ширину гаражных ворот следует определять следующим образом. Суммируется ширина двух автомобилей и прибавляется расстояние, необходимое на открывание дверей между автомобилями и стенами гаража.

ГОСТ не даёт чётких регламентов о нормах и правилах установки гаражных ворот, поэтому, определяясь с габаритами, стоит опираться лишь на ширину автомобиля.

Выбор размера калитки

При выборе размера калитки для забора важно принимать во внимание то, что она должна обладать высокой пропускной способностью. В особенности на этапе ремонта через неё должны без проблем проходить материалы для строительства и габаритная бытовая техника. Предпочтительной считается ширина 1метр.

Высота гаражных ворот в частном доме. Подъёмные цельные

Становятся все популярнее за счёт своей простоты и удобства. Цельное полотно из крепкого материала при открывании сдвигается вверх к потолку. При выборе стоит учитывать большой вес такой конструкции и стоимость материала, из которого будут изготовлены ворота. Минимальные высота и ширина гаражных ворот – 240х220 см. Створка, появляющаяся при открытии, занимает примерно 30 см высоты.

Подъёмный въезд в гараж Источник inforesist.org

Подъёмные секционные

Они схожи с подъёмными, однако, экономят больше места, и производится из отдельных секций материала. Бывают боковыми и потолочными, разница заключается в направлении открытия. При боковом ворота съезжают вдоль стены, при потолочном – поднимаются. Устанавливаются параллельно поверхности с размещением планок для движения.

Вся конструкция состоит минимум из трёх подвижных секций, длина которых не превышает 70 см. Секции динамичны за счёт шарниров, за которыми нужен уход. Их необходимо своевременно смазывать и чистить. Стандартный размер для легкового транспорта – 200х200 см. Наиболее распространены автоматические секционные ворота для двух и более автомобилей.

Размещение механизма управления воротами

Размер ворот зависит от нескольких факторов, важнейшим из которых является способ открывания: ручной или автоматический. Важно учитывать размер для размещения механизма управления.

Подъёмные практически всегда управляются автоматически, за счёт чего есть необходимость выделения пространства для механизма. Чаще всего такие ворота устанавливают в большие производственные гаражи для крупногабаритной техники.

Автоматический механизм открывания Источник comaster62.ru

Классификация ворот для гаража, преимущества и недостатки предлагаемых моделей

Рулонные и распашные зачастую открывают вручную. Такой способ не требует дополнительного свободного пространства при размещении. Конструкция механизма для рулонных ворот состоит из крепких и небольших панелей, образующих собой корпус для ворот.

Секционные, как правило, поставляются с автоматическим управлением. Это обусловлено не только удобством, но и надёжностью – автоматика без лишних движений расположит секции ворот в надёжном положении. При выборе важно учесть пространство не только для размещения секций, но и механизма управления.

Наиболее известные производители ворот

Рынок производителей гаражных ворот довольно широк, каждая фирма стремится установить свои стандарты размеров. Самыми популярными производителями считаются:

• российский DoorHan, изготавливающий эконом-класс;
• белорусский ALUTECH с широким выбором разного типа ворот;
• немецкий Hormann, производящий премиум-класс.

Гарантия у этих компаний на продукцию также разная: у ALUTECH и Hormann – 2 года , у DoorHan – всего лишь год.

Гаражные ворота российского производителя Источник barko-stroy.ru

В России, из-за суровых зимних условий, актуальнее всего ворота с качественной теплоизоляцией. Каждый бренд производит ворота с полиуретановой подшивкой. Самая широкая у Alutech – от 40 до 60 см. Сильно уступает в теплоизоляции немецкий производитель Hormann, так как он не делает акцент на погодные условия России. Однако, за счёт своей большой стоимости, он все равно устанавливает качественную теплоизоляционную прошивку.

Самостоятельная установка и производство ворот

Если вариант с готовыми и установленными воротами не подходит, при должном времени и желании можно заняться этим самостоятельно. Проще всего монтировать распашные ворота. Необходимо лишь рассчитать размер, разработать проект с учётом конструктивных особенностей и выполнить установку с помощью крепёжных инструментов. Стандартов размера в таком случае не существует – изготавливаются и монтируются ворота индивидуально. Материал также подбирается из понравившегося. Надёжнее всего – металл.

Рулонные устанавливать гораздо сложнее, необходимы инженерные знания и навыки. Потребуется расчёт и точное проектирование. Неопытному пользователю оптимальным вариантом станет заказ ворот у производителя и установка по приложенной инструкции.

Секционные дешевле заказать, чем делать своими руками. К тому же, как и в предыдущем варианте, потребуются инженерные навыки и опыт. Не факт, что конструкция будет корректно работать. Проектировать ворота лучше всего на этапе строительства частного дома, когда закладываются все размеры будущей постройки.

Ширина ворот гаража. Гаражные ворота: стандартные размеры

Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.

У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:

• Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
• Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
• Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.

У секционных ворот есть пара отличий, о которых также нельзя забывать:

• Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
• Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
• С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.

На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.

Минимум (когда нужно сэкономить)

Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.

Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.

Максимум (какие есть ограничения)

Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.

По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.

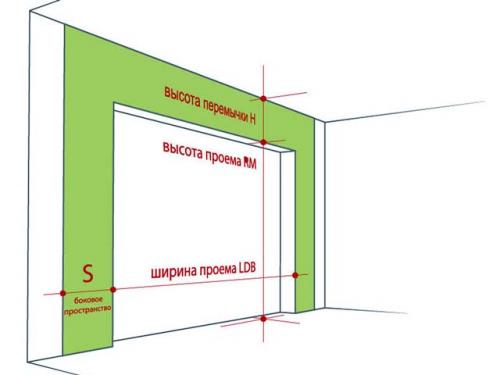

Размер ворот для гаража подбирается с учетом указанных на изображении параметров

Как оценить ширину будущих ворот

Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.

Популярные стандартные размеры гаражных ворот (в сантиметрах):

• откатные — 300 на 190;
• поворотные — 240 на 220;
• распашные — 400 на 200;
• рулонные — 400 на 270;
• секционные — 225 на 200.

Строя гараж на пару ТС, ворота лучше ставить одни, но пошире — на 400 или 500 см. Это удобно, практично, экономия получается без потерь. Но установить ручной привод не получится: подъёмный механизм, если его задействовать для тяжёлой конструкции, быстро придёт в неисправное состояние.
