Распашные ворота своими руками. Как сделать распашные ворота своими руками

Распашные ворота своими руками. Как сделать распашные ворота своими руками

Придерживаясь приведенного в данной статье руководства, вы сможете самостоятельно изготовить распашные ворота. Для этого потребуется четко придерживаться чертежа, ведь работа требует точного подхода. Если вам сложно самостоятельно составить чертеж, то схемы и эскизы таких конструкций не составит труда найти на просторах Интернета, которые можно взять за основу.

Постройте порядок действий:

• фундамент и столбы;
• каркасные работы;
• обшивка.

Подробнее о каждом шаге рассмотрим ниже.

Основой конструкции будет металлическая рама, ее крепление должно быть выполнено во входном проеме. Также необходимо будет выполнить установку прочных опор. Создавая чертеж, обозначьте на нем разметку, а также местонахождения основных объектов будущей конструкции. Оптимальными будут такие параметры: высота 2 м, а длина каждой створки также по 2 м. Створки можно выполнить с 1-й или 2-мя горизонтальными перекладинами, которые выполняют функцию ребер жесткости.

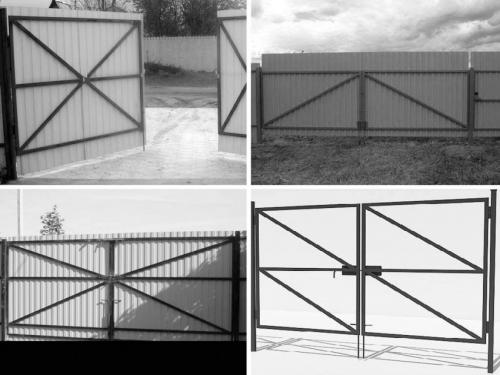

Для дополнительного усиления можно выполнить 2 диагональные и 1 поперечную перекладины.

Установка столбов

Работы по установке распашных ворот стоит начинать с монтажа опорных столбов. Вы можете выбрать бетонный или кирпичный столб, деревянный брус, но как показывает практика, лучше отдать предпочтение металлическим конструкциям. Если вы выбираете кирпичные столбы, тогда внутри них необходимо закладывать трубы или швеллера, и потребуется выводить закладные из стального уголка или же их арматуры для того, чтобы в последующем крепить стойки с петлями.

Металлические столбы необходимо бетонировать на глубину не менее одного метра. Этот показатель должен быть равен глубине промерзания почвы. Под кирпичный столб закладывается армированный фундамент также на глубину в один метр.

Алгоритм монтажа опорных столбов из труб:

• трубы зачистить от ржавчины, после чего обезжирить подходящим веществом;
• прогрунтовать поверхность подготовленной трубы, после чего прокрасить ее в тон с выбранным профлистом;

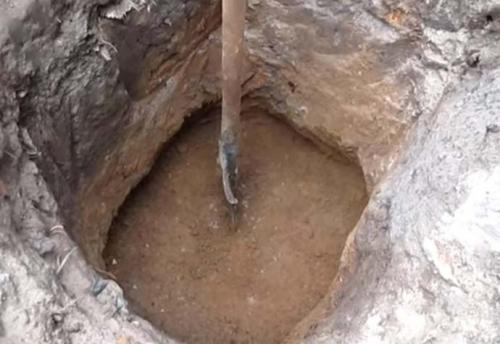

• отмерьте ширину будущих створок, на которой выкопайте две ямы глубиной 1-1,5 м;
• на дно выкопанных ям поместите песок и щебень. У вас должна получиться подушка толщиною 20-30 см;
• опорный столб устанавливается в подготовленную яму и крепится при помощи арматуры;
• воспользовавшись строительным уровнем, выровняйте расположение столбов;
• залейте яму бетоном, который приготовьте из щебня мелкой фракции, речного песка и цемента.

Полученный фундамент следует оставить застывать на неделю, не меньше. Если створки тяжелые, с коваными элементами, в таком случае период просушки фундамента стоит увеличить до двух недель. Пока бетон просыхает, вы можете заняться изготовлением полотен, каркасом.

Установку фундамента и столбов следует проводить в теплое время года.

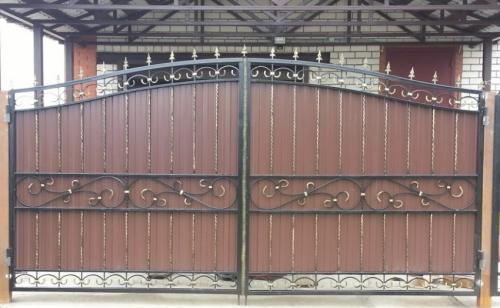

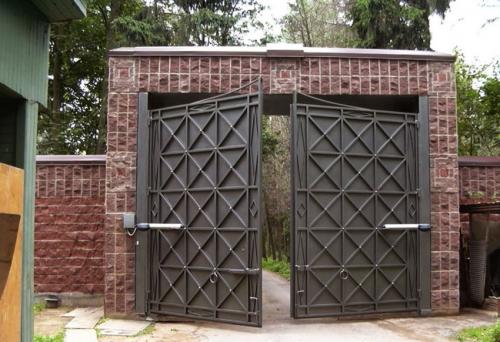

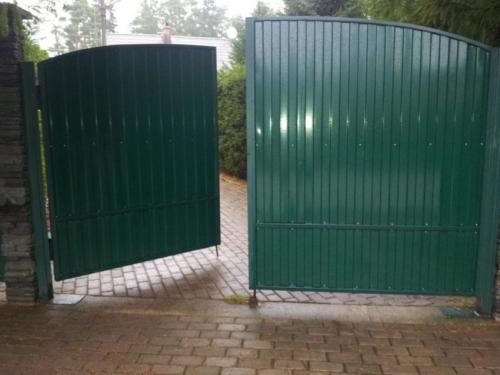

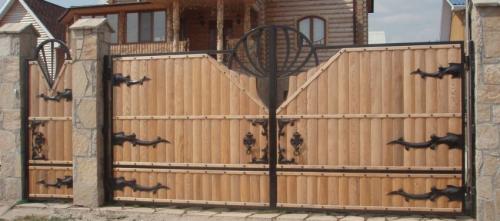

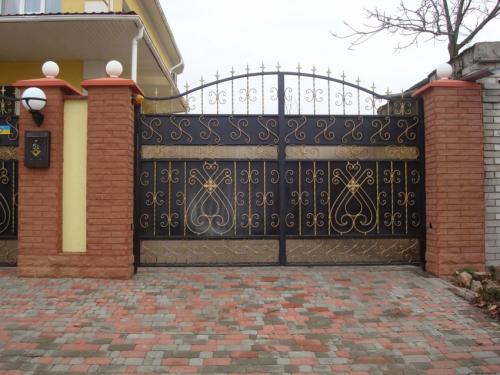

Необычные ворота своими руками. Ворота своими руками – 120 фото, чертежей и эскизов не сложных современных и классических вариантов ворот

Занимаясь обустройством дачного участка, или загородного дома возникает вопрос того, как сделать ворота своими руками. Перед началом рабочего процесса стоит определиться с типом, материалами и способом установки. Учитывая все нюансы можно сделать ворота самостоятельным образом, не прибегая к помощи профессионалов. Каждый тип ворот отличается друг от друга, имеет свои особенности, качественные характеристики. Их стоит рассмотреть детальнее.

Распашной тип

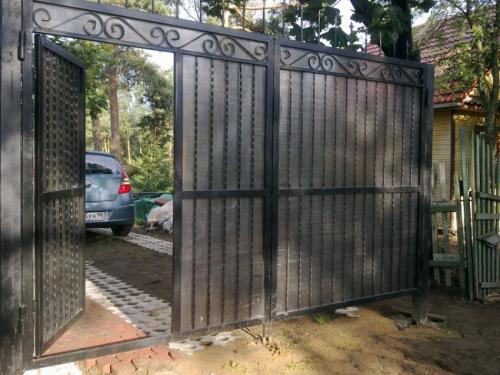

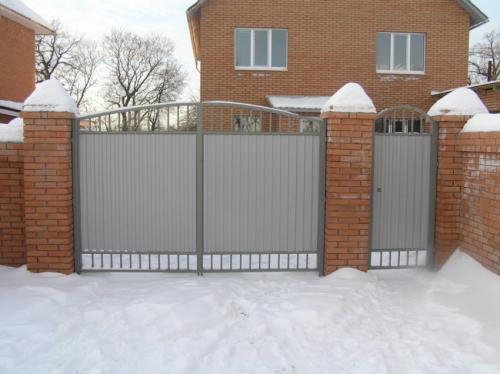

На фото ворот можно увидеть самую простую в выполнении модель. Конструкция такого плана обустроена вместе с калиткой. Это достаточно распространенный вариант для частного дома. В качестве основы используют столбы, их устанавливают по ширине. Третий столб необходим для того, чтобы установить точную ширину калитки.

Монтировка происходит по такой схеме ворот:

Сначала створки ворот, калитки устанавливают на приваренные петли, что находятся на столбах. Это важный этап, ведь в зависимости от него в будущем будет определена сторона их открытия.

В целом створки – это рамы, изготовленные из металла. Возможны и другие варианты, например, профильная труба, или угол, что обшиваются с помощью металлического листа, дерева, или профнастила.

Выделяют вариант изготовления, который подразумевает использование исключительно древесины. В таком случае стоит закрепить доски на усиленную раму.

Тяжелые конструкции ворот не стоит использовать, ведь это весомая нагрузка на петли и опорные столбы. Лучше всего придерживаться соответствия весу створок. Закрывающее устройство пригодиться для петли замка, можно использовать мощную защелку.

Данный тип действительно простой при установке. Работы можно сделать самостоятельным путем. Стоит рассмотреть в этом случае также недостатки.

Возможен при установке наклон опорных столбов, а также провисание створок. Данный недостаток наблюдается, если установка была изначально нарушена. К причинам относят также неправильный расчет веса створок. Важно заглублять фундамент опор. Тяжелый материал усугубит ситуацию. Вес петель должен соответствовать материалу.

Преимущества такого выбора состоят в следующем:

• экономное, достаточно компактное размещение, надобность расчищать дополнительное место для установки отсутствует;
• легкие монтажные работы.

Рабочий процесс

Для успешного конечного результата необходима инструкция по установке ворот своими руками. Если вес ворот нормальный, тогда оптимальным считается выбор металлических столбов из труб. Их диаметр составляет в среднем около 80-100 мм.

Подойдет также профилированная труба с аналогичным диаметром. Такого плана опорные элементы превосходно справляются с задачей.

Можно выделить такие способы установки:

• забивание;
• бетонирование.

Если речь идет о первом способе, тогда глубина, на которую забивают столбы, составляет 1,2-1,3 м. Такой тип имеет свои преимущества. Среди них особое значение занимает надежность, а также скорость выполнения работы.

Следует пробурить необходимое вам отверстие. Это должно быть заглубление на половину будущего заглубления столба.Следует установить столбы в скважины. С помощью кувалды, или же ударной бабки можно их забить. При этом обращайте внимание на вертикальность стойки.

Следующий шаг – это прикрепление столбов к стойкам забора. Затем необходимо приварить петли. Заранее обозначьте для этого место.

После этого следует на петли подвесить створки. При этом проверяется правильность схождения элементов к центральной части.

Такой метод повышает жесткость, а также показатель устойчивости. Для данного метода потребуется использование тяжелых и широких створок.

Распашные ворота чертеж. Виды конструкций

Перед началом работ по изготовлению ворот следует определиться с особенностями их конструкции. Выбирать конкретный вариант следует, исходя из особенностей эксплуатации и частоты использования. Имеет значение и ширина проезда, который ограждают такие ворота. Всего же применяется три вида конструкций:

1. С одной створкой;
2. Двустворчатые;
3. С двумя створками и калиткой (врезной или расположенной отдельно).

Одностворчатые конструкции, состоящие из одного сплошного полотна, используются реже остальных. В первую очередь, из-за необходимости установки более мощной опоры и металлической рамы. А места для их открывания при той же ширине требуется больше.

Пример чертежа распашных ворот

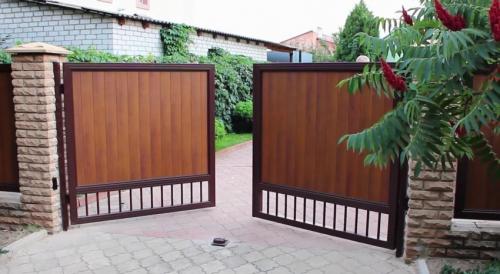

Самые популярные двустворчатые ворота изготавливаются проще и легко монтируются своими силами. Конструкция состоит из двух полотен одинакового размера, обшитых листовым металлом. Места для её открывания требуется вдвое меньше по сравнению с одностворчатыми воротами. А столбы не требуют дополнительного усиления.

Распашные ворота должны быть установлены в соответствии с техническими расчетами

Конструкция, предназначенная для постоянного использования не только автотранспортом, но и людьми, – ворота с двумя створками и калиткой. Изготавливают их по такому же принципу, что и обычные двухстворчатые конструкции, а отличием является наличие дополнительной опоры. Хотя, если монтаж ворот выполняется на гараже или в проёме производственного цеха, калитка делается врезанной в одну из створок и не требует установки третьего столба.

Чертеж распашных ворот с калиткой

Следует знать: Не все ворота выполняются с глухими створками из металлических листов. Некоторые могут быть изготовлены из кованых элементов или других деталей, обеспечивающих видимость сквозь ворота. Этот вариант является больше декоративным, чем защитной.

Вы можете своими руками создать красивые и прочные ворота

Основные материалы

Одной из основных классификаций ворот является их разделение по материалу изготовления:

1. Ворота из металлических листов подходят для ограждения любой территории и чаще всего устанавливаются на гаражах;
2. Глухие деревянные створки больше подходят для ограждений вокруг участка. Для изготовления их створок применяют плотную тяжёлую древесину – дуб, ель или сосну;
3. Полотна из поликарбоната или профнастила идеально подходят для автоматических ворот, так как их вес ниже остальных вариантов.

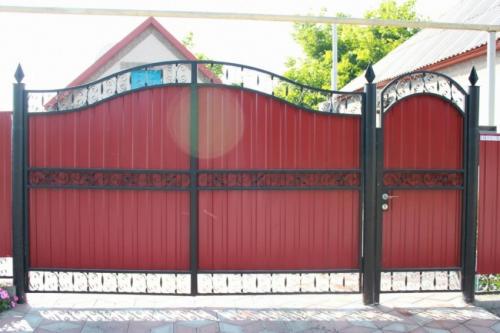

Конструкция распашных ворот с калиткой

Нередко применяются для изготовления конструкций и комбинированные варианты – деревянные с элементами из металла или металлические с коваными деталями. Одним из самых выгодных по цене вариантов является профлист, отличающийся небольшим вестом, разнообразием цветовых решений и долговечностью. А листы такого покрытия выпускаются в удобных для использования размерах, позволяющих уменьшить объёмы порезки и снизить время изготовления ворот.

Распашные ворота 4 метра своими руками. Распашные ворота – изготовление и установка своими силами

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
• возможность установить автоматику.

Недостатки:

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

• столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

• рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

• отделочный (облицовочный) материал для обшивки;

• петли;

• задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

Вспомогательный:

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

Материал

• труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

• труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

• петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

• замки. Могут быть механические и электромеханические. Выбор на усмотрение;

• краска. Нужна для окраски стоек и/или обшивки;

• обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

• автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Как сделать распашные ворота своими руками

Не думайте, что самодельные, это синоним слов «некрасивые» и «ненадежные». Как раз наоборот – самодельные распашные ворота – означают креатив, индивидуальность и заботу о собственной безопасности.

Последовательность выполнения работ.

1. этап – установка стоек для навешивания ворот.
2. этап – изготовление распашных ворот.

Этапы, естественно, можно менять. Но установленные стойки (столбы для распашных ворот) должны выстоять как минимум неделю. Чтобы, не растягивать удовольствие, время ожидания можно занять свариванием ворот.

Автоматические распашные ворота своими руками. Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

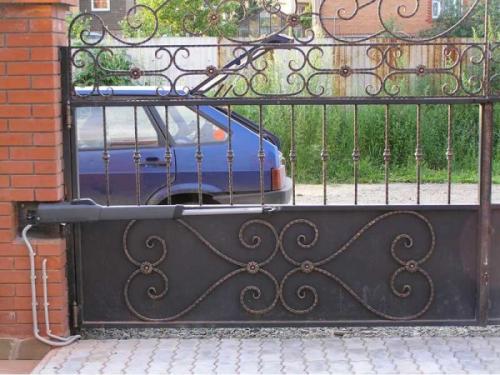

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

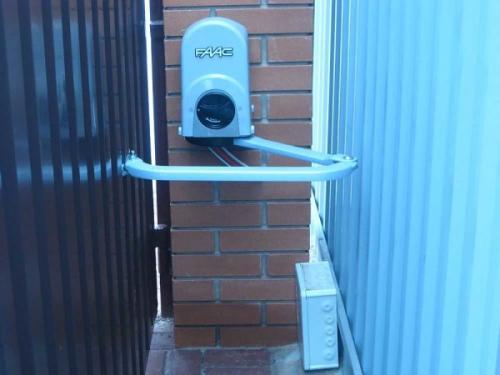

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

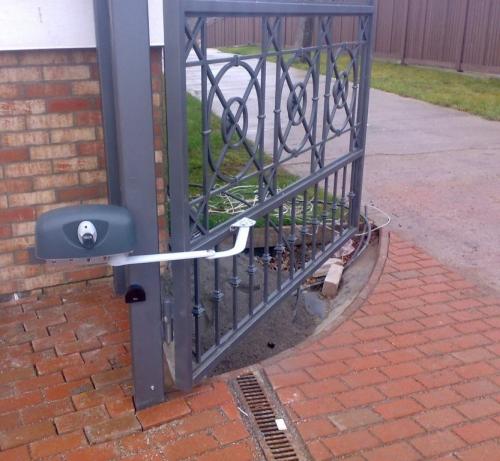

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

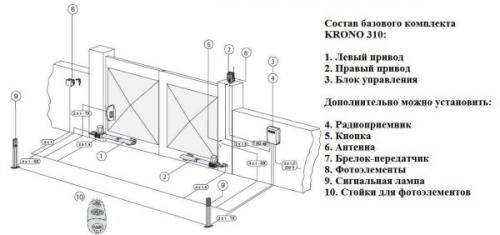

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.
