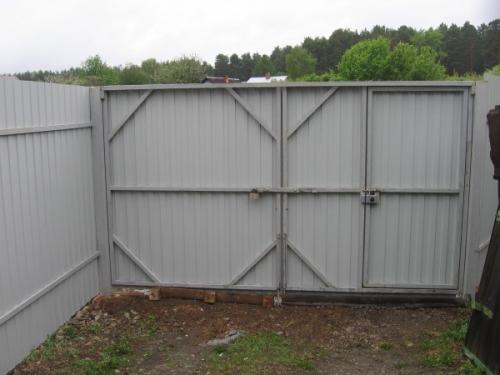

Как сварить ворота с калиткой самому. Подготовка к изготовлению: как рассчитать размеры будущей конструкции
Несмотря на простоту изготовления металлоконструкции ворот, на этапе проектирования важно ответственно подойти к выполнению подготовительных мероприятий, тщательно продумать все нюансы. Серьёзный подход позволит избежать ошибок и правильно выполнить расчёты размеров будущей конструкции.
Для расчёта размеров изделия на проектной стадии необходимо продумать следующие моменты:
- определиться с конструктивным исполнением ворот и необходимостью оснащения створок системой автоматического управления. Полотно может иметь одну или две створки и открываться на петлях или быть откатным;

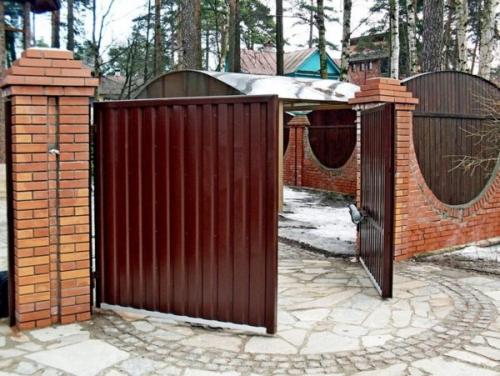

Для распашных ворот, оборудованных автоматикой, необходимо предусмотреть элементы крепления привода
- принять решение по отделке и обшивке каркаса ворот из профильной трубы. Можно использовать профильные листы, древесину, поликарбонат, сетку или металл, а также выполнить конструкцию решетчатой, кованой или ажурной;
Применение профильного листа для обшивки откатных ворот — бюджетное решение
- выполнить необходимые замеры. Размеры въезда на территорию или в помещение для хранения транспортного средства должны обеспечивать беспрепятственный въезд автомобиля определённых размеров. При этом необходимо учесть площадь, которая будет задействована при открытии распашных створок;
Необходимо предусмотреть свободное пространство для открытия створок
- разработать чертёж или эскиз с указанием всех требуемых размеров и конструктивных особенностей (калитки, рёбер жёсткости, элементов усиления, петель подвески, точек фиксации и подсоединения автоматики).

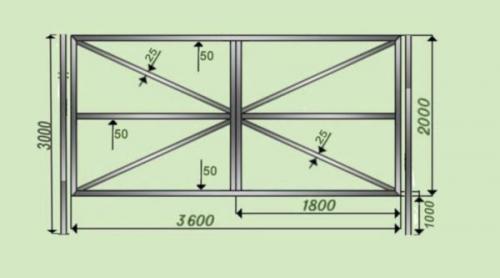

На чертеже указываются основные размеры
Тщательно разработанная документация позволяет точно выполнить расчёт потребности в материалах.
Как сварить ворота из уголка. Ворота из уголка – качественно и быстро своими руками
Существует много материалов, из которых можно сделать ворота. Достаточно долго их делали в основном дома своими руками из стального уголка. Объясняется это довольно просто. Во времена дефицита очень сложно было «достать» какой-нибудь другой материал. А о том, что можно просто купить ворота, не могло быть и речи.
А вот металлические листы можно было получить вполне реально. Также возможным было приобретение стального уголка. В наше время фирмы в основном отказываются выполнять конструкции такого плана, ведь работа это достаточно трудоемкая и длительная. Однако сделать такие ворота дома вполне реально.
Виды металлических уголков
Уголки выпускаются предприятиями, которые занимаются металлопрокатом. Они имеют технические характеристики, которые позволяют широко применять их во многих видах строительной деятельности.
Изделие получило такое название благодаря Г-образной форме, а производство уголка происходит методом горячего проката. Наряду с небольшим весом, уголки имеют высокие показатели жесткости, а их форма способствует возможности выдерживать большие нагрузки.
Все металлические уголки делят на 2 вида:
- Равнополочные. Они имеют одинаковые размеры сторон. К примеру, в уголка 40х40 обе стороны по 40 мм. Диапазон размеров таких уголков достаточно широкий: от 20 до 200 мм. При этом максимальная толщина – 16 мм, а длина зависит от цели применения.
- Неравнополочные. Это уголки с разными размерами сторон. Например, размеры уголка 130х75: одна сторона равна 130 мм, другая – 75 мм.
Изготовление ворот из уголка своими руками
Сделать ворота своими руками – это значит сэкономить денежные средства, которые ушли бы на их приобретение и установку. Поэтому такая перспектива привлекает многих, кто хотел бы установить металлические ворота у себя дома. Выполнение этой работы требует немалых усилий, зато результат порадует красивым видом новых ворот.
Изготовление каркаса
Изготовление конструкции ворот своими руками обычно начинают с выстраивания каркаса. В принципе это несложное дело, но требует знания особенностей работы:
- Для того чтобы определиться с размерами ворот, проводятся замеры.
- Выбор материала. Для каркаса можно использовать металлические уголки. Толщина материала выбирается в соответствии с габаритами будущих створок ворот.
- Подготовка основы. Для этого, исходя из выбранных размеров, нужно разрезать металл на составные части. Резка уголка производится болгаркой.
- С помощью сварки производится скрепление составных частей. Причем, вначале делаются прихватки (точечные соединения), и только когда точность окончательно выверена, делают окончательную приварку. Сварные стыки иногда мешают плотному прилеганию полотна ворот, поэтому есть смысл обработать их шлифовальным кругом или болгаркой. Когда делают каркас, для уголков можно использовать болтовые соединения.
- Профлист крепится к раме, не установленной на опоры. В этом случае каркас не будет деформироваться.
Итак, построить каркас для ворот вполне реально своими руками. Однако лучше пригласить пару помощников.
Cварка створок
Когда каркас на ворота готов, на них устанавливаются металлические листы. Для этого вначале определяются с их точными размерами, а затем обрезают по размеру створок. Очень важно сделать это с первого раза, ведь обрезать металл несколько раз нежелательно. Сварку нужно начинать с нижней части, а затем, еще раз проверив положение полотна, прикрепить его на каркас.
Навеска полотна и установка ворот
Главным элементом в навесной системе являются петли. От их качества и прочности зависит то, насколько хозяева дома обезопасят свой двор или гараж от взлома. Поэтому нужно обратить особое внимание на этот элемент конструкции.
Петли на ворота привариваются в два этапа:
- Нижнюю часть навеса приваривают к раме (нужно следить, чтобы не было зазоров). Навесы должны находиться в одной плоскости.
- Навес приваривают к створке с зазором. Для этого с внутренней стороны можно приложить кусок арматуры, служащий усилительным элементом. Снаружи створка соединяется с навесом с помощью пластины из металла.
Рама устанавливается отдельно, после того как с нее снимают створки. Крепление производится с помощью сварочного аппарата к вмонтированным заранее закладным частям.
Замки или засовы устанавливаются после полного окончания работ по установке ворот.
Как сварить ворота из круглой трубы. Как легко сварить ворота без посторонней помощи
Наверняка многие из вас задумывались о том, как правильно сварить ворота. Они служат частью ограждающих конструкций, поэтому данный вопрос столь актуален. Качественно выполненные, они станут надежной защитой и украшением для вашего участка или же гаража. Поговорим о том, как сварить ворота своими руками поэтапно выполняя несложные операции более подробно. Откатные (раздвижные) – выполняются при различной ширине входа, в своей конструкции имеют ролики. Данный вид имеет преимущество перед двумя предыдущими в том, что при открытии, створке не нужно место для поворота, она перемещается в плоскости забора. Таким образом, пространство может быть более эффективно использовано. При стесненных условиях обратите внимание именно на эту конструкцию. Ворота состоят из створок и несущих элементов, к которым они крепятся. В качестве несущих элементов служат столбы забора, для ворот гаража — стены гаража. Несущая конструкция должна быть надежной. Двустворчатые распашные ворота — применимы при значительной ширине входа от 2м до 5м. Именно этот вид наиболее часто устанавливают для организации проезда автомобилей и другой техники. Откатные (раздвижные) ворота – выполняются при различной ширине входа, в своей конструкции имеют ролики. Данный вид имеет преимущество перед двумя предыдущими в том, что при открытии, створке не нужно место для поворота, она перемещается в плоскости забора. Таким образом, пространство может быть более эффективно использовано. При стесненных условиях обратите внимание именно на эту конструкцию. Ворота состоят из створок и несущих элементов, к которым они крепятся. В качестве несущих элементов служат столбы забора, для ворот гаража — стены гаража. Несущая конструкция должна быть надежной. Рама необходима для жесткости конструкции. Чаще всего она изготавливается из квадратной или прямоугольной профильной трубы ГОСТ30245-2003. Либо из равнополочного уголка ГОСТ 8509-93, либо из неравнополочного уголка ГОСТ8510-86*. Ограждение крепится к раме, оно может быть выполнено из разных материалов: листовой стали, профилированного листа, 3d сеток, сетки рабицы, сэндвич-панелей, сотового поликарбоната и др. Выбор того или иного ограждения зависит от функции изготавливаемых ворот, ваших желаний и финансов. Существуют створки, выполняющие одновременно несущую и ограждающую функцию, к примеру, створки из кованых элементов. Если конструкция кованых деталей позволяет использовать их без каркаса, то остается только закрепить петли и закладные для замка. В случае, когда кованые элементы не имеют достаточной жесткости, то их приваривают к заранее изготавливаемой металлической раме. С чертежами распространенных конструкций распашных ворот, можете ознакомиться на сайте mrmetall.ru в конце статьи. Чтобы сделать своими руками надежную конструкцию, которая будет радовать вас долгие годы, а также не терять время и финансы, сваривать ворота необходимо поэтапно. Прежде всего разберемся с необходимыми размерами. Помните, что чем больше ширина створки, тем больший вес она имеет, соответственно, тем более надежное крепление потребуется. Произведите точные замеры проема, в который будут устанавливаться ворота. Учтите положение створок при открывании. Выберете материалы для рамы и ограждения. Если в качестве ограждающего материала вы выбираете листовую сталь или профнастил, то помните, чем большую толщину выбираете, тем более жесткой и прочной будет изготавливаемая конструкция. Профлист располагайте вертикально, чтобы влага не скапливалась между гофрами. Для каркаса рамы можно применить уголок, профильную трубу или профиль. Рациональным является сварка ворот именно из профильная труба. Она легкая и в то же время прочная. Применение профиля различных конфигураций стоит рассмотреть если есть возможность его достать за недорого. Также в тех случаях, когда ворота будут габаритные и нужно выдерживать большие нагрузки. Из уголка рама будет тяжелая, так как для обеспечения прочности придется выбирать толстостенный уголок. Выполните точный чертеж или воспользуйтесь нашим в конце статьи. Составьте спецификацию и смету на изготавливаемые ворота. Тут все просто, спецификация приложена к чертежу можете с ней ознакомиться и сделать по подобию. Смету можно составить уже по спецификации, имея перед глазами, что необходимо и в каком количестве. Цены можно взять в интернете на сайте любого крупного строительного супермаркета.Типы конструкций
Створки ворот -рама и ограждение
Поэтапное выполнение работ при сварке ворот
1ый этап – проектирование
Выбор материалов для каркаса рамы
Как сварить ворота, чтобы не повело. Изготовление гаражных ворот
Думая, как сварить ворота гаражные, надо сразу задуматься о комплектующих. В продаже можно найти комплекты, предназначенные для самостоятельной сборки подобной конструкции с подробной инструкцией. Рулонные (см. Рулонные ворота для гаража: правильный монтаж ) и секционные виды гаражных ворот лучше всего покупать заводские и заказывать работы по установке у профессионалов.
Требования к воротам
Если вы решили сделать все самостоятельно, необходимо помнить, что качественные ворота должны соответствовать некоторым требованиям:
- Обеспечение легкого и беспрепятственного выезда. Их размеры должны быть оптимальными по отношению к габаритам автомобиля;
- От стойки ворот до бока транспортного средства расстояние не должно быть меньше тридцати сантиметров. Если транспортное средство небольшое, то постарайтесь расширить эту область на тот случай, если вы решитесь покупать внедорожник;
- Для простых легковых автомобилей оптимальная высота составляет два метра;
- Стандартные размеры проемов: от 2,4х2,1 до 5,4х2,4 метра;
- Ворота должны защищать помещение от взломов (см. Как укрепить ворота гаража и защитить помещение ). Самыми прочными являются те, которые сделаны из оцинкованных стальных листов не тоньше двух – пяти миллиметров. Укрепить ворота можно с помощью запоров. Они предназначаются для внешних колодок, можно использовать и бронированные накладки;
- Важно защитить строение от негативного влияния окружающей среды. Защиту от осадков и ветра призвано обеспечивать крепление ворот. Чтобы полотно держалось крепко необходимо применять вертикальные запоры, способные предотвращать перекос. Рекомендуется также использовать уплотнитель (он обеспечивает лучший контакт рамы и створок).
Самый простой способ сварить ворота. Разновидности
Существует множество конфигураций распашных ворот. Необходимая конфигурация подбирается исходя из свободного места на участке или за его пределами. Ведь при открывании створки занимают немало места, и эту особенность нужно предусмотреть.
Всего разделяют три основных разновидности:
- Одностворчатые распашные ворота. Вариант редко используемый, но все-таки встречающийся на участках с большим количеством свободного места. В таком варианте ворота состоят из одной створки, открывающейся в правую или левую сторону, в зависимости от ваших пожеланий. Такая конструкция проще в сборке, но сложнее в монтаже и эксплуатации. Поскольку створка держится на петлях только с одной стороны, для таких ворот требуется усиленная опора и усиленные петли. Нередко одностворчатые ворота провисают и деформируются, если длина створки сильно превышает ее высоту.
- Двустворчатые распашные ворота. Самый популярны вариант ворот среди всех разновидностей в принципе. Экономично, надежно, занимает мало места, нет проблем с монтажом и ремонтом. Такие ворота состоят из двух створок, открывающихся в разные стороны.
- Одностворчатые/двустворчатые ворота с врезной калиткой в створке. Если вариант сварить ворота и калитку рядом кажется вам недостаточно удобным, можно прорезать отверстие в самой створке и установить калитку туда. Выбор спорный, но некоторым умельцам он нравится. Учтите, что в таком случае порог будет достаточно высоким, что не всегда удобно для детей и пожилых.
Как сварить ворота в рамке. Сварка рамок створок
Процесс лучше проводить на ровной площади – в идеале нужен сварочный стол, если его нет, подойдет просто ровная площадка или пол пустого гаража. Для получения идеального четырехугольника каркаса складываем трубы вместе, промеряем и отрезаем углы под 45 градусов, сравниваем диагонали, они должны быть одинаковыми. «Схватываем» углы сваркой, снова перепроверяем диагонали и углы. Если есть погрешности, слегка постукивая молотком по проблемным местам, подправляем их и накладываем швы на сварные стыки.
Как самому сварить распашные ворота
Обычно используются электроды 2 мм под током в 50-60 А. Электрод нужно держать в паре мм от металла и вести по направлению к себе с небольшим отклонением примерно в 10 градусов по вертикали. Шов кладется поперек стыка. Далее устраняется окалина и проводится шлифовка.
Поскольку ворота металлические, а значит, тяжелые, надо усилить жесткость. Для этого к средним частям рам привариваем перекладины, длиной чуть меньше ширины створки, примерно на 40 мм. На нижние и верхние торцы дополнительно привариваются оголовки из стали. В конце работы рама обрабатывается шлифовальной машинкой и окрашивается.
Петли
Привариваем петли к опорным столбам, предварительно еще раз соотнеся места с чертежом и калиткой (приставляем дверцы к столбам), затем на калитку. От качества сварки петель будет зависеть надежность дверец.
Финал
Собираем все части воедино, очищаем от ржавчины, обрабатываем противокоррозийным составом (его можно купить в любом строительном магазине).
Обшивка
Обшивать ворота можно любыми материалами, чаще всего используется дерево, листы оцинкованного железа или профнастил. Его аккуратно укладывают на каркас и крепят заклепками, либо саморезами в месте, где идет углубление «волны». Количество крепежных мест не должно превышать 6 закреплений на 1 квадратный метр. Если петли стоят на стороне обшивки, в полотне прорезаем пазы.
Итоговая обработка
Если используется дерево, его предварительно нужно обработать антисептиком от насекомых и порыть лаком. Профнастил можно дополнительно обработать полимером. Проводим грунтовку и покраску.
Как сварить калитку из профильной трубы 40 н. Стандартные схемы конструкции
Вне зависимости от используемых материалов, конструкция калитки – как и ворот – состоит из каркаса и настила. Если речь идет о калитке из металла, то металлическим является каркас, а заполнение плоскости может быть металлическим или из других стройматериалов.
Обязательные элементы калитки из трубы или другого вида металлического профиля:
- база для установки – зафиксированные в грунте опоры, к которым крепится конструкция методом навеса. В качестве базы может выступать кладка ограждающей стены, существующие опоры забора, ворота;
- прямоугольная или фигурная (при сложной конфигурации) рама с дополнительными усиливающими элементами – раскосами;
- заполнение промежутков в каркасе. Оно может быть составным или цельным. Для металлического каркаса обычно выбирают заполнение из цельной металлической панели (профнастил, плоский лист) или деревянных досок.
К типовой конструкции также относят запирающие элементы. Для металлических калиток обычно используют металлический же короб, внутри которого скрывается механизм замка и/или защелки. При нежелании устанавливать сравнительно сложные механизмы, допустим монтаж обычного засова. Для его крепления предусматривают усиление каркаса в месте крепления и месте посадки запорной скобы.
Ниже представлены типовые чертежи калитки из трубы.
С одной опорой и неполным перекрытием проема. Опорный столб заглублен в грунт и забетонирован
С двумя опорами и жестким каркасом с раскосами. Перекрытия проема на 95%, опоры зафиксированы на подготовленном основании (бетон, камень)
Встроенная в распашные ворота, рама частично объединена с рамой ворот. Опоры забетонированы в грунте
С прямыми элементами каркаса, дополняющая базовую конструкцию распашных ворот
Учитывая приведенные схемы, базовые конструкции можно разделить на две группы:
- отдельно расположенные калитки, могут опираться на опорные столбы забора, располагаться рядом с воротами или на удалении от них;
- объединенные с конструкцией ворот. При этом калитка может иметь общие с воротами опоры или являться частью одной из створок ворот.
По внешнему виду, дизайну и частично конструкции выделяют модели со сплошным и решетчатым (частичным) заполнением каркаса. Для полного заполнения подходят любые достаточно прочные и практичные материалы: древесина, металл, полимеры (в том числе поликарбонат), реже стекло. Решетчатые конструкции делятся на изделия с прямоугольным или фигурным каркасом. Простейший вариант представляет собой закрепленную на раме сетку «рабица» или аналоги. Внешний вид кованых и сварных художественных изделий ограничен только фантазией мастера.
Решетчатые изделия могут дополняться прозрачным или непрозрачным листовым заполнением каркаса.
