Откатные ворота из профильной трубы

После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

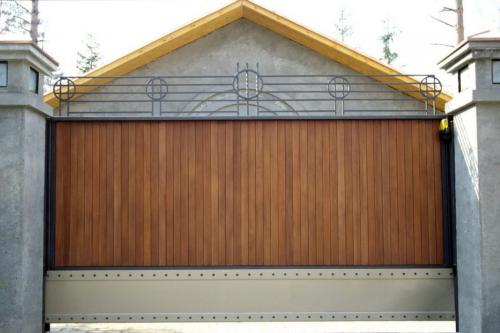

Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.

Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.

Как будут выглядеть ваши ворота из профтрубы, дело вкуса. Главное, составить четкий эскиз и запастись качественными материалами. И тогда добротно сложенная конструкция прослужит многие годы.

Как сварить ворота из круглой трубы. Устройство

Калитка состоит из опорных столбов и дверного полотна на раме или без, закрепленного на столбах при помощи петель (иногда называют навесы). Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или металлического прута, к которым впоследствии приваривают петли.

Металлические столбы могут быть из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно её все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Как сварить ворота из круглой трубы. Устройство

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный . Чаще всего — это сосновый брус, обработанный защитными пропитками, предотвращающими (или по крайней мере замедляющими) разрушение древесины. Но бывают сочетание, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

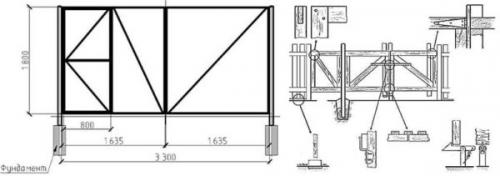

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

Как сварить ворота из круглой трубы. Устройство

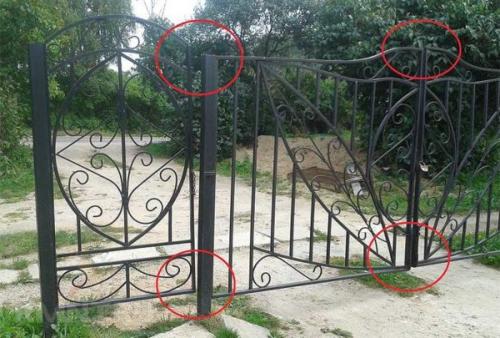

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно, чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, огрунтовать, и покрасить в несколько слоев.

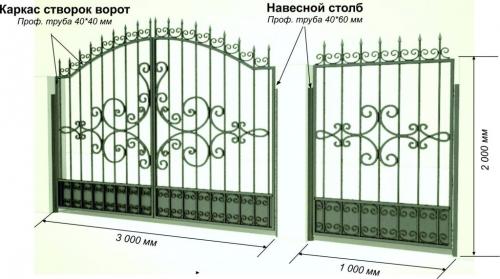

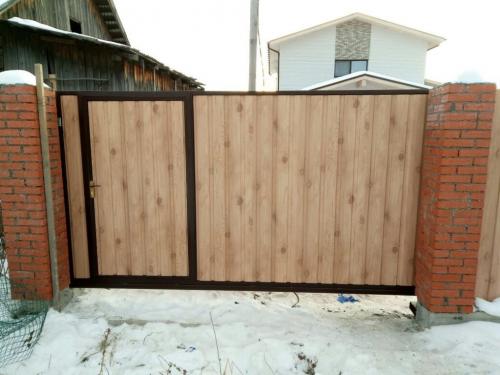

Ворота из профильной трубы 40х20 своими руками. Как изготовить своими руками ворота из профильной трубы?

Изготовление добротных ворот  из металлической профильной трубы своими руками – это длительный и трудоемкий процесс, который не каждому по силам. Но, если все же приложить к этому терпение и старание, то в конечном итоге можно получить красивую ограждающую конструкцию с оригинальными элементами, которая создаст приятное первое впечатление о владельце частного строения.

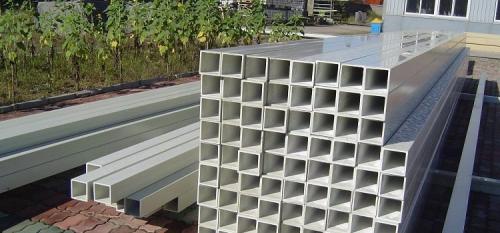

Профильная труба как материал для ворот

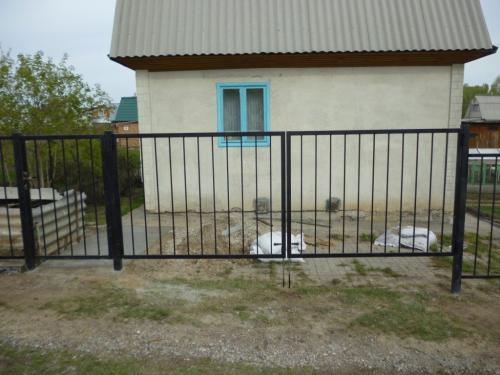

Ворота из профильной трубы 40х20 своими руками. Как изготовить своими руками ворота из профильной трубы?

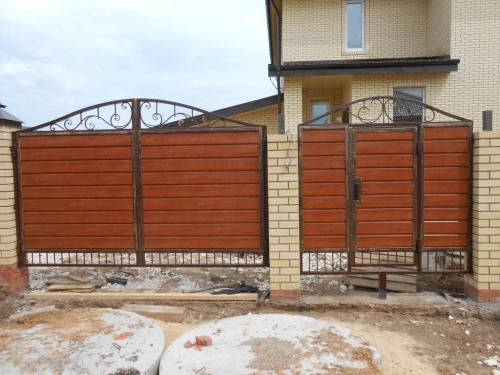

Ворота из профильной трубы 40х20 своими руками. Как изготовить своими руками ворота из профильной трубы?

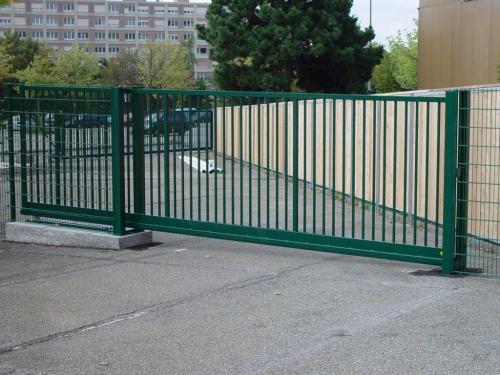

Ворота из профильной трубы 40х20 своими руками. Как изготовить своими руками ворота из профильной трубы?

Ворота из профильной трубы 40х20 своими руками. Как изготовить своими руками ворота из профильной трубы?

Наиболее распространенным материалом для создания ворот своими руками считается профильная труба. Это неудивительно, ведь ее применяют для этих целей благодаря некоторым весомым преимуществам по сравнению со схожими аналогами:

  • достаточно низкая стоимость;
  • высокая прочность;
  • легкий вес;
  • удобство в обработке;
  • эстетичный внешний вид;
  • долговечность при эксплуатации.

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Ворота из профильной трубы 40х20 своими руками. Как изготовить своими руками ворота из профильной трубы?

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

  • для опор – 100х100 мм;
  • для рамы и каркаса – 40х40 мм или 50х50 мм;
  • для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

Для справки! Изделия из нержавеющей стали плохо выдерживают большие нагрузки, поэтому их лучше использовать в качестве отделки для ворот или калитки. К тому же трубы из этого материала будут стоить несколько дороже, чем те, которые выполняются из оцинковки или углеродистого металла.

Процесс выполнения работ

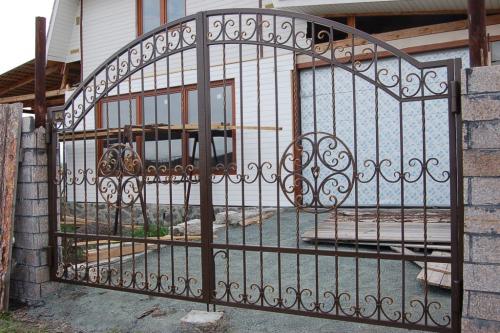

Ворота из профильной трубы 40х20 своими руками. Как изготовить своими руками ворота из профильной трубы?

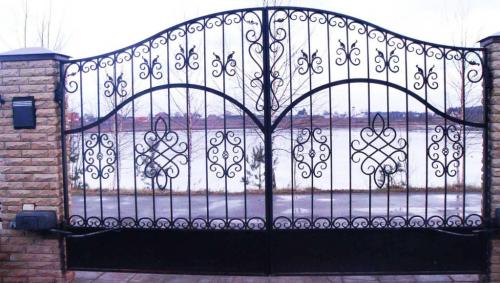

Ворота из профильной трубы 40х20 своими руками. Как изготовить своими руками ворота из профильной трубы?

Ворота из профильной трубы 40х20 своими руками. Как изготовить своими руками ворота из профильной трубы?

Ворота из профильной трубы 40х20 своими руками. Как изготовить своими руками ворота из профильной трубы?

Ворота из профильной трубы 40х20 своими руками. Как изготовить своими руками ворота из профильной трубы?

Перед тем как начать сооружение ворот своими руками из профильной трубы, необходимо определиться с их дизайном. Так, конструкция может выполняться по одному из следующих типов:

  • ажурные;
  • кованые;
  • решетчатые;
  • обшитые деревом, сайдингом или профлистом.

Если новичок решил самостоятельно сварить ворота, специалисты советуют остановить свой выбор на распашных. Их достаточно просто сделать, воспользовавшись заранее подготовленным проектом, материалом и специальным оборудованием.

Подготовка чертежей

Ворота из профильной трубы 40х20 своими руками. Как изготовить своими руками ворота из профильной трубы?

Ворота из профильной трубы 40х20 своими руками. Как изготовить своими руками ворота из профильной трубы?

Проект необходим для грамотного расчета объема материала и длины заготовок. При этом следует учитывать, что размер конструкции должен быть приемлем для частого использования автомобиля.

Таким образом, проем – не менее 3 м, а высота – более 1,6 м. В случае, если предполагается в конструкции калитка, то ее ширина должна составлять не менее 1 м, такое расстояние будет достаточным для входа-выхода человека с любой комплекцией.

В том случае, если новые ворота необходимо поставить на ранее возведенный забор, подготовить их эскиз все же следует. Делается это для того, чтобы тщательно продумать все детали будущей конструкции и выбрать для нее лучший вариант дизайна, который будет гармонично вписываться в общий вид приусадебного участка.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/kak-samomu-sdelat-vorota-iz-profilnoy-truby-razdvizhnye-vorota-svoimi-rukami

Красивые ворота из профильной трубы. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

Ворота из профильной трубы отличаются высокой прочностью, простотой в самостоятельном монтаже и доступной ценой. Неудивительно, что подобные изделия пользуются большой популярностью среди владельцев загородной недвижимости. Как сделать ворота из профильной трубы своими руками, описано ниже в статье.

Красивые ворота из профильной трубы. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

На даче

Достоинства и недостатки профилированных труб

  • высокую прочность при легком весе;
  • возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

Красивые ворота из профильной трубы. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

На участке

К недостаткам профильных изделий относят:

  • подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
  • неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.

Красивые ворота из профильной трубы. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

Фигурный металлоштакетник

Как видно выше, достоинства профильных труб с лихвой компенсируют их недостатки.

Как сварить ворота на забор из профильной трубы своими руками

Технология изготовления конструкции достаточно простая. Чтобы сварить ворота из профильных труб, нужно подобрать вид изделия, оптимально подходящий под конструкцию створок.

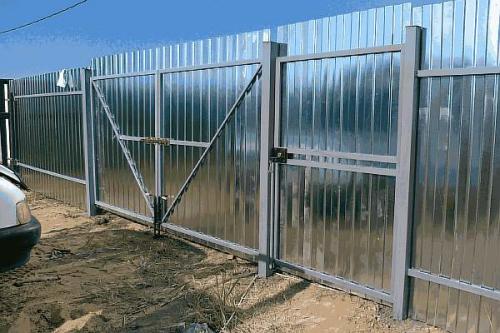

Красивые ворота из профильной трубы. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

Установка запоров

Выбор труб

Профтрубу под ворота предпочтительней выбрать квадратного либо прямоугольного сечения. Трубы такой формы легче монтируются и транспортируются на участок. Наиболее прочные профильные трубы производятся из следующих видов стали:

  • нержавейки;
  • оцинковки;
  • углеродистой.

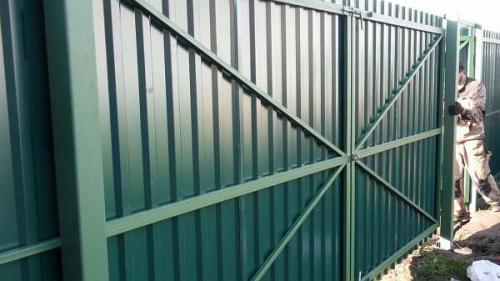

На фото представлены металлические створки.

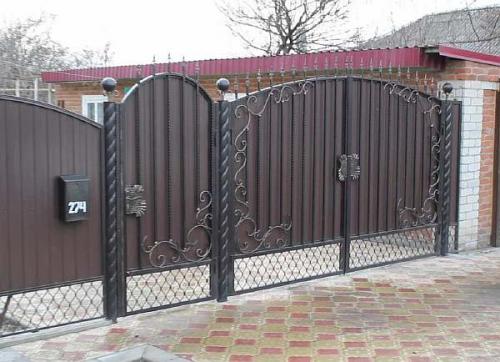

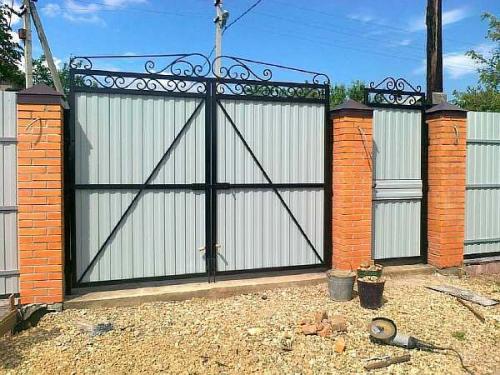

Красивые ворота из профильной трубы. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

Кованые элементы

Цена трубных заготовок зависит от материала, из которого они изготовлены. Наиболее бюджетным вариантом являются изделия из углеродистой стали. Впрочем, при выборе труб из углеродного сплава учитывается низкая прочность и короткий эксплуатационный срок такой продукции.

Сварные холоднокатаные и оцинкованные профили – оптимальный вариант под створки, но их стоимость выше. Трубы равнозначного диаметра могут вдвое отличаться по толщине стенок.

Под створки используются трубы квадратного либо прямоугольного сечения. Сделать работу правильно и своими руками возможно при наличии сварочного аппарата и вспомогательных инструментов.

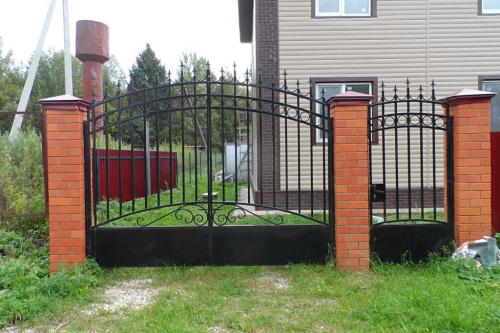

На фото изображена конструкция после установки.

Красивые ворота из профильной трубы. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

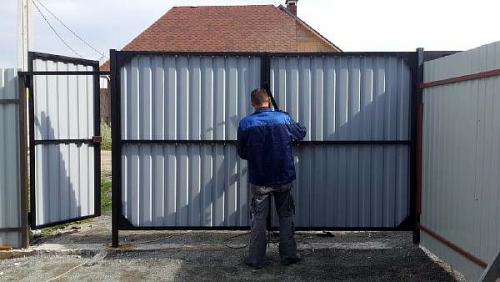

После монтажа

Подготовка участка

На стадии подготовки учитываются габариты въезжающего в проем ворот автотранспорта. Определяется общая площадь, занимаемая распашными или откатными створками. Стандартные размеры ворот составляют:

  • по общей ширине – 2,5–3,5 м;
  • по высоте (ворот и калитки) – 1м 50 см;
  • по ширине калитки – 0,75–1 м.

На фото изображены ворота на даче.

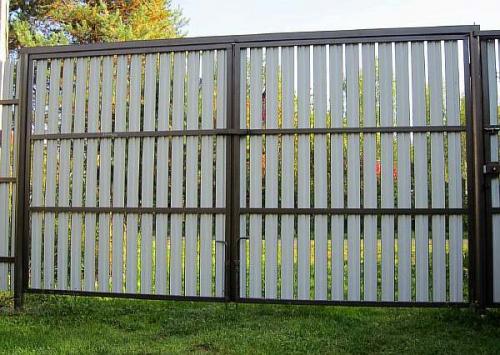

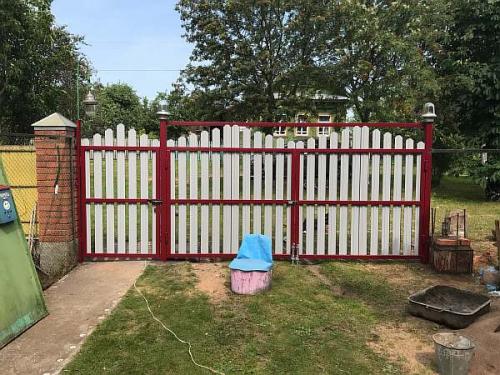

Красивые ворота из профильной трубы. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

Металлический штакетник на профтрубе

С учетом калитки общая ширина участка под ворота должна составлять 3,5 или 4,5 м. Конструкция, монтируемая на ранее установленное заграждение, ставится по соответствующей изгороди высоте. Иногда допустима меньшая высота створок, но не менее 40 сантиметров.

Чертежи и расчет

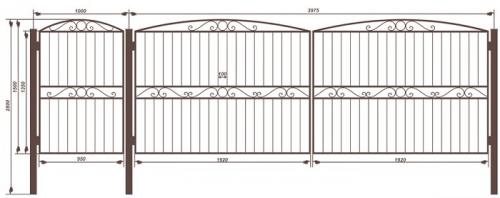

Перед проведением работ на бумагу наносится чертеж. Изображают прямоугольный проем с прямоугольником меньшего размера внутри, обозначающим раму из профиля с указанием длины и ширины будущей конструкции. Также проводится расчет финансовых затрат на приобретение необходимых материалов и набора инструментов для работы.

Красивые ворота из профильной трубы. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

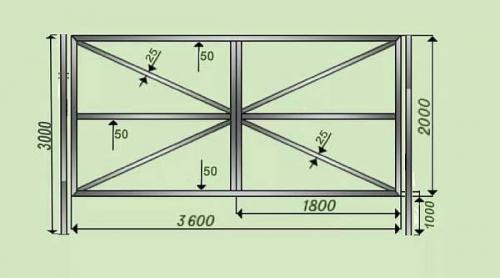

Схема установки с размерами

Ворота из профтрубы собираются из различных элементов, отличающихся сечением. Диаметр стальной трубы под несущие створки опоры составляет 80х80 или 100х100 мм. Каркас ворот из профтрубы выполняется из изделий 50х50 мм.

Перемычки и продольные полосы сваривают из отрезков профиля 20–40 мм.

Кроме основных величин, на рисунке чертежа указывают размеры зазоров между створками, грунтом и опорами. На сторонах с петлями приблизительная ширина зазора составляет 5 мм. Учитывая возможное провисание ворот и их подклинивание в будущем, на стороне с замками оставляют просвет в 10 мм.

Красивые ворота из профильной трубы. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

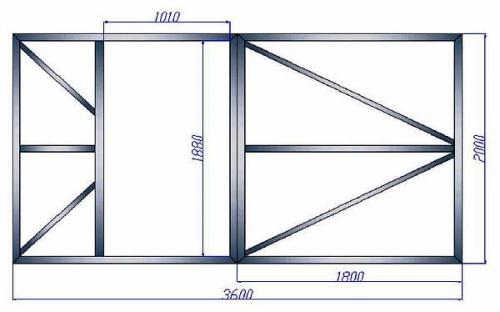

Эскиз металлического каркаса

На участке, не подверженном снегу и мусору, внизу створок учитывается просвет, но не меньше 20 мм. При учете негативного воздействия внешних факторов высота зазора предусматривается в 50–150 мм (решается индивидуально).

Подготовка инвентаря

Работа выполняется посредством следующих инструментов:

  • оборудования для сварки и электродов;
  • угловой шлифовальной машины (болгарки) с абразивными и отрезными кругами;
  • измерительных приборов: рулетки, строительного уровня, отвеса, угольника;
  • винтоверта с самонарезающими шурупами по металлу;
  • бура или лопаты;

Красивые ворота из профильной трубы. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

Чертеж каркаса из металла

Используемые материалы:

  1. Профильные трубы. Из профиля изготавливается каркас. Для сваривания рамы и перемычек используют трубы сечением 50х50, 20х40 или 20х20 мм.
  2. Материал для обшивки. Створчатая рама отделывается профлистом, деревом, коваными элементами. При планировании оригинального дизайна обшивка комбинируется.

На фото ниже изображена дача.

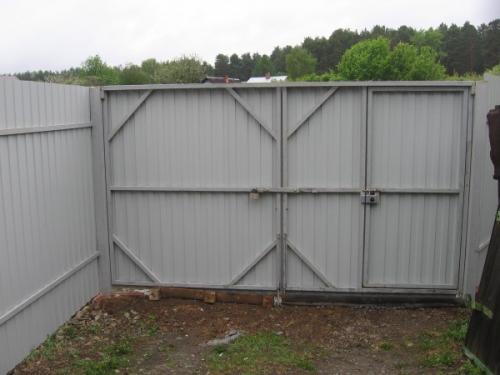

Самый простой способ сварить ворота. Разновидности

Существует множество конфигураций распашных ворот. Необходимая конфигурация подбирается исходя из свободного места на участке или за его пределами. Ведь при открывании створки занимают немало места, и эту особенность нужно предусмотреть.

Самый простой способ сварить ворота. Разновидности

Всего разделяют три основных разновидности:

  1. Одностворчатые распашные ворота. Вариант редко используемый, но все-таки встречающийся на участках с большим количеством свободного места. В таком варианте ворота состоят из одной створки, открывающейся в правую или левую сторону, в зависимости от ваших пожеланий. Такая конструкция проще в сборке, но сложнее в монтаже и эксплуатации. Поскольку створка держится на петлях только с одной стороны, для таких ворот требуется усиленная опора и усиленные петли. Нередко одностворчатые ворота провисают и деформируются, если длина створки сильно превышает ее высоту.
  2. Двустворчатые распашные ворота. Самый популярны вариант ворот среди всех разновидностей в принципе. Экономично, надежно, занимает мало места, нет проблем с монтажом и ремонтом. Такие ворота состоят из двух створок, открывающихся в разные стороны.
  3. Одностворчатые/двустворчатые ворота с врезной калиткой в створке. Если вариант сварить ворота и калитку рядом кажется вам недостаточно удобным, можно прорезать отверстие в самой створке и установить калитку туда. Выбор спорный, но некоторым умельцам он нравится. Учтите, что в таком случае порог будет достаточно высоким, что не всегда удобно для детей и пожилых.

Как сварить ворота, чтобы не повело. Изготовление гаражных ворот

Думая, как сварить ворота гаражные, надо сразу задуматься о комплектующих. В продаже можно найти комплекты, предназначенные для самостоятельной сборки подобной конструкции с подробной инструкцией. Рулонные (см. Рулонные ворота для гаража: правильный монтаж ) и секционные виды гаражных ворот лучше всего покупать заводские и заказывать работы по установке у профессионалов.

Требования к воротам

Если вы решили сделать все самостоятельно, необходимо помнить, что качественные ворота должны соответствовать некоторым требованиям:

  • Обеспечение легкого и беспрепятственного выезда. Их размеры должны быть оптимальными по отношению к габаритам автомобиля;
  • От стойки ворот до бока транспортного средства расстояние не должно быть меньше тридцати сантиметров. Если транспортное средство небольшое, то постарайтесь расширить эту область на тот случай, если вы решитесь покупать внедорожник;
  • Для простых легковых автомобилей оптимальная высота составляет два метра;
  • Стандартные размеры проемов: от 2,4х2,1 до 5,4х2,4 метра;
  • Ворота должны защищать помещение от взломов (см. Как укрепить ворота гаража и защитить помещение ). Самыми прочными являются те, которые сделаны из оцинкованных стальных листов не тоньше двух – пяти миллиметров. Укрепить ворота можно с помощью запоров. Они предназначаются для внешних колодок, можно использовать и бронированные накладки;
  • Важно защитить строение от негативного влияния окружающей среды. Защиту от осадков и ветра призвано обеспечивать крепление ворот. Чтобы полотно держалось крепко необходимо применять вертикальные запоры, способные предотвращать перекос. Рекомендуется также использовать уплотнитель (он обеспечивает лучший контакт рамы и створок).
