Плюсы:

  • Главное достоинство откатных ворот становится очевидным зимой, особенно после снегопада: чтобы открыть такие ворота, не нужно расчищать площадку перед ними от снега. Придется только смахнуть снег с рельсов.
  • С такими воротами въезд на участок удобнее: можно делать это даже по диагонали, потому что створка не мешает и не закрывает обзор.
  • Створку откатных ворот можно открыть частично и пользоваться ими как калиткой.

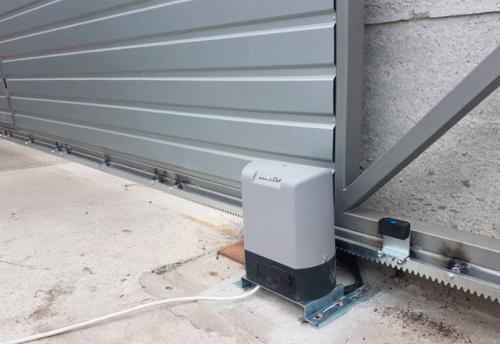

  • Для открывания створки нужен только один электропривод в виде электродвигателя, шестерни и зубчатой рейки. Сам по себе механизм гораздо проще привода распашных ворот. А раз так, то и ломается он реже.
  • Закрытые откатные ворота не откроет порыв ветра, а при закрытии они надежно блокируются, защищая участок от незваных гостей. Справедливости ради отметим, что распашные ворота тоже блокируются, но их взломостойкость оставляет желать лучшего.
Как сделать автоматические ворота с калиткой самостоятельно. Откатные ворота

Минусы:

  • В отличие от механизма, сама створка может «капризничать»: небольшие перекосы и подвижки грунта, например из-за разрастания корней расположенных рядом деревьев, могут оказаться критичными и привести к поломкам, которые очень трудно отремонтировать. Ведь створка откатных ворот — длинная и тяжелая, а держится всего на одном столбе. Лучше сразу ставить такие ворота на надежный фундамент из монолитного бетона или основание на винтовых сваях , а также строить бетонированную площадку для въезда.
  • Слабое место при зимней эксплуатации — обледенение механизмов. Надо следить, чтобы пространство вдоль забора, по которому перемещается створка, не превращалось в сугроб.
  • Для полного открытия четырехметровой створки нужно предусмотреть от шести метров пространства вдоль забора.

Откатные ворота своими руками без фундамента. Устройство и принцип действия откатных ворот

Откатные ворота подразделяются на роликовые и рельсовые в зависимости от вида и размещения опорной поверхности. На сегодняшний день конструкции с нижней рельсовой направляющей встречаются крайне редко. Ворота с опорными роликами более надёжные, их можно сделать самостоятельно, поскольку все необходимые материалы и детали продаются в магазинах.

Существует два способа сооружения откатных ворот:

  • двойная синхронная конструкция;
  • моноширма.

Двойные синхронные ворота снабжены 2 створками, разъезжающими в противоположные стороны. Такие ворота обустраиваются на двух опорных фундаментах, оснащены верхней балкой, играющую роль направляющей для дополнительных роликов. Данная конструкция способна выдерживать тяжёлое полотно, и по этой причине используется для ворот высотой свыше 200 см. Это оптимальный вариант для оборудования гаражей для ангаров и грузовиков, различных производств и складов.

Моноширма – это более простая конструкция, которая состоит из одной створки, опирающейся на роликовые направляющие сбоку. Посредством роликов откатные ворота смещаются в одну сторону, обеспечивая пространство для въезда автомобиля. Опорный фундамент у ворот в виде моноширмы один, перетяжка сверху между столбами не требуется, в отличие от двойных синхронных систем. Моноширма подходит для полотен высотой не более 200 см. Удобство и простота монтажа откатных ворот в виде моноширмы делают её востребованной для обустройства загородных участков, дворов и площадок.

Необходимость в использовании высоких ворот в частных владениях возникает редко. Поэтому рассмотрим одинарную систему. Кроме того, откатные ворота в виде моноширмы отличаются упрощённой конструкцией, и их несложно соорудить своими руками.

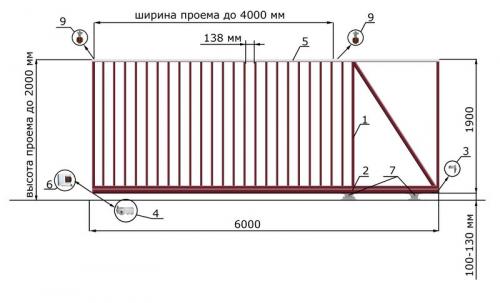

Как сделать автоматические ворота с калиткой самостоятельно. Откатные ворота 01

Помимо роликовых опор и направляющих, функционирование системы обеспечивают другие составляющие:

  1. Верхний и нижний улавливатели. Это кронштейны в виде буквы «П» , которые монтируются по краям улавливающего столба. Они фиксируют ворота в закрытом состоянии. Улавливатель верхний не позволяет полотну «заваливаться» набок, а нижний, помимо выполнения этой же функции, - способствует уменьшению нагрузки на направляющие и ролики.
  2. Опорный ролик. Устанавливается спереди направляющей, играет роль заглушки, опоры и демпфера. Когда полотно входит в нижний улавливатель, ролик смягчает удар. Кроме того, на него приходится часть массы конструкции.
  3. Шина поддерживающая (роликовый ограничитель). Её монтируют по верхнему краю базовой стойки. Элемент обеспечивает дополнительное крепление полотна.

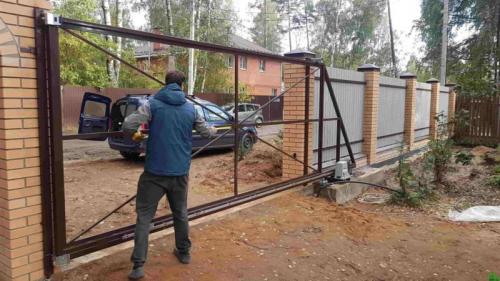

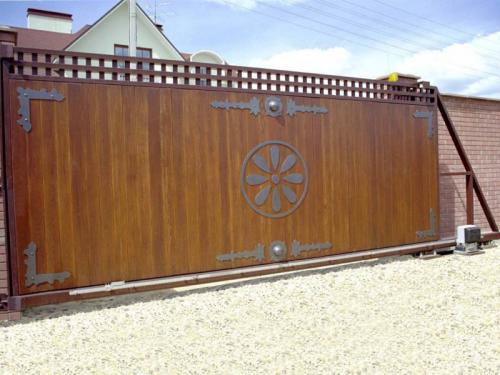

Откатные ворота своими руками простые. Откатные ворота своими руками — пошаговые инструкции по изготовлению конструкции механических откатных ворот и на электроприводе + фото

Откатные ворота являются практичным и удобным решением для ограждения частной территории. Их основным преимуществом является экономия места во дворе и возможность автоматизации открытия и закрытия ворот. В данной статье рассмотрим, как можно самостоятельно собрать и установить откатные ворота на своей территории.

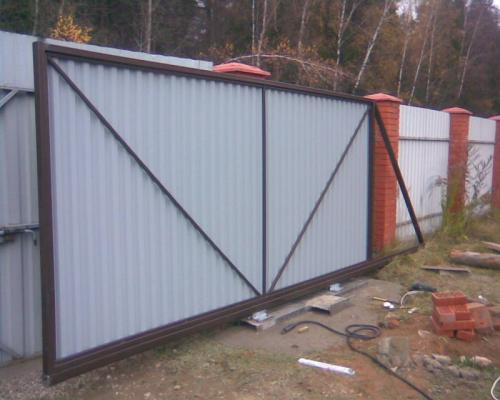

Откатные ворота своими руками простые. Откатные ворота своими руками — пошаговые инструкции по изготовлению конструкции механических откатных ворот и на электроприводе + фото

Подготовка места установки

Перед установкой откатных ворот необходимо подготовить место для их размещения. Это включает в себя проведение замеров и подготовку фундамента.

Замеры и выбор конструкции

Первым шагом является проведение замеров для определения размеров ворот и выбора конструкции. Необходимо учесть ширину проезда, высоту ворот, а также общий вес конструкции. В зависимости от материала и типа откатных ворот их вес может достигать нескольких сотен килограммов.

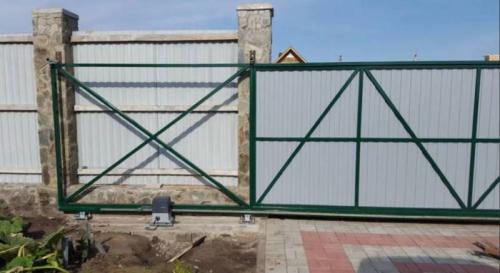

Откатные ворота своими руками простые. Откатные ворота своими руками — пошаговые инструкции по изготовлению конструкции механических откатных ворот и на электроприводе + фото

Тип откатных воротМатериалыОсобенности
Скользящие воротаСталь, алюминий, дерево, композитные материалыТребуются большие площади для раскрытия, могут быть автоматизированы
Складные воротаСталь, алюминий, дерево, композитные материалыМогут быть установлены на небольших площадях, не требуют много места для открытия
Распашные воротаСталь, алюминий, дерево, композитные материалыПодходят для небольших участков, могут быть автоматизированы
Откатные решетчатые воротаСтальИдеально подходят для промышленных объектов, высокий уровень безопасности
Роллетные воротаСталь, алюминийПодходят для ограждения коммерческих объектов, простые в установке

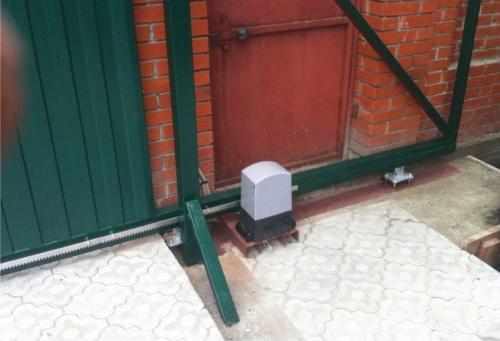

Откатные ворота своими руками простые. Откатные ворота своими руками — пошаговые инструкции по изготовлению конструкции механических откатных ворот и на электроприводе + фото

Подготовка фундамента

После определения размеров и типа конструкции, необходимо подготовить фундамент для установки ворот. Фундамент должен быть достаточно прочным, чтобы выдерживать вес ворот и предотвращать их провисание. Для этого можно использовать бетонный блок или ленточный фундамент. Важно учесть грунтовые условия и региональные климатические особенности при выборе типа фундамента.

Откатные ворота своими руками простые. Откатные ворота своими руками — пошаговые инструкции по изготовлению конструкции механических откатных ворот и на электроприводе + фото

Изучение конструкции ворот

Перед установкой откатных ворот необходимо изучить их конструкцию и принцип работы, чтобы правильно собрать и установить их на месте.

Основные элементы конструкции

Откатные вороты состоят из нескольких основных элементов, включая створки ворот, направляющие, роликовые крепления, ручки для управления и механизм для автоматического открывания. Каждый элемент играет важную роль в работе конструкции и должен быть правильно установлен.

Откатные ворота своими руками простые. Откатные ворота своими руками — пошаговые инструкции по изготовлению конструкции механических откатных ворот и на электроприводе + фото

Принцип работы

Откатные вороты открываются путем перемещения створок по направляющим в сторону, перпендикулярной ограждаемой территории. Для этого створки оснащаются роликовыми креплениями, которые скользят по направляющим. Вручную ворота открываются с помощью ручки, установленной на воротах, а для автоматического открывания используется механизм, который срабатывает при помощи пульта дистанционного управления.

Откатные ворота своими руками простые. Откатные ворота своими руками — пошаговые инструкции по изготовлению конструкции механических откатных ворот и на электроприводе + фото

Монтаж направляющих для ворот

Монтаж направляющих для откатных ворот — один из важных этапов при установке конструкции. В этом разделе мы подробно рассмотрим, как правильно установить направляющие для откатных ворот.

  1. Определите место установки направляющих. Перед установкой направляющих необходимо определить место, где они будут располагаться. Для этого нужно определить ширину проезда и учесть необходимый зазор между направляющими и створками ворот. Рекомендуется оставлять зазор не менее 5-10 см.
  2. Установите опорные столбы. Для установки направляющих необходимо установить опорные столбы с помощью бетонной смеси. Расстояние между опорными столбами должно быть равным длине направляющих. Важно убедиться, что опорные столбы установлены строго вертикально.
  3. Установите направляющие на опорные столбы. После установки опорных столбов можно приступить к установке направляющих. Направляющие крепятся к опорным столбам с помощью специальных крепежных элементов. Необходимо убедиться, что направляющие установлены строго параллельно друг другу и находятся на одинаковой высоте.
  4. Проверьте горизонтальность и вертикальность установки. После установки направляющих необходимо проверить горизонтальность и вертикальность их установки. Для этого можно использовать уровень или специальный инструмент для замеров углов.
  5. Проверьте работу направляющих. После установки направляющих необходимо проверить их работу вместе со створками ворот. Для этого необходимо протестировать открывание и закрывание ворот. Направляющие должны обеспечивать плавное и беспрепятственное перемещение створок ворот.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/otkatnye-i-sdvizhnye-avtomaticheskie-vorota-avtomaticheskie-otkatnye-vorota

Откатные ворота механизм. Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

  • длина – половина ширины воротного проема;
  • глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
  • ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

  • устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
  • швеллер выравнивают строго по горизонтали;
  • рельс должен прижиматься к столбу;
  • при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
  • проводится заливка траншеи бетонным раствором;
  • через неделю опалубка снимается, через другую фундамент можно нагружать.
Готовый фундамент для откатных ворот


Классификация ворот для гаража, преимущества и недостатки предлагаемых моделей

Изготовление несущей рамы откатных ворот

Переходим к основному разделу статьи – как самому сделать откатные ворота для дачи, то есть будем разбираться непосредственно с процессом сборки.

Обратите внимание, что комплектующие для сборки можно закупать отдельно или готовыми наборами. Например, примеры таких готовых комплектов для сборки откатных ворот можно найти у производителя ворот и комплектующих «АЛЮТЕХ»

В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.

Вариант схемы рамы откатных ворот

Сначала собирается внешний каркас. Перед тем как сварить откатные ворота, имеется в виду каркасную конструкцию, необходимо определиться с размерами. С длиной все понятно, об это было написано выше. Что касается высоты, то оптимальный размерный диапазон – 1,8-2,0 м.

Поэтому профильная труба подрезается под эти размеры с учетом требуемого их количества. Обратите внимание, что нижняя направляющая должна иметь длину – ширина проема, плюс 40%. Верхняя должна равнять ширине проема. Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик.

Теперь потребуется ровная площадка, где все отрезанные трубы укладываются по месту своего расположения и привариваются друг к другу электросваркой.

Если спросить у мастера, как самому сделать раздвижные ворота, то он ваше внимание обратит на следующие требования к раме:

  • все углы конструкции должны быть прямыми;
  • само воротное полотно должно быть в одной плоскости без перекосов и искривлений;
  • швы делаются сплошными.
Рама из внешнего и внутреннего каркасов


Дешевый забор для дачи – оригинальные ограды из дерева, металла и подручных материалов

Внешняя рама готова, можно вваривать внутренний каркас из трубы 40х20 мм. Он усилит конструкцию откатных ворот, увеличит ее жесткость и станет основой для отделки. Здесь есть они момент, который надо принять во внимание.

Если для отделки выбран профнастил, то промежуточные вертикальные элементы должны устанавливаться через промежутки, равные ширине профилированного листа. То есть стыковаться панели профнастила должны на промежуточных стойках. Если один из листов полностью не помещается, то его болгаркой подрезают под требуемый размер.

Если ворота будут обшиваться с одной стороны, то внутренний каркас надо сместить внутрь, то есть в сторону двора. Величина смещения – толщина отделочного материала, к примеру, высота волны профнастила, или толщина досок.

Размеры элементов внутреннего каркаса определяются методом замера рулеткой внутренних плоскостей каркаса внешнего. Ничего рассчитывать не надо. Просто отмерили, перенесли величину на профильную трубу 40х20 мм, отрезали болгаркой. Установили на внутреннюю плоскость наружного каркаса и приварили к нему точечным швом. Конечный результат хорошо виден на фото ниже.

Перед тем как начать делать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Фундамент

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Размеры фундамента Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.
Рельс В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Рама

В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия.

Размеры рамы Для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.
