Ворота в гараж подъемные. Тип подъема
Ворота в гараж подъемные. Тип подъема
Для секционных гаражных ворот тип подъема определяется высотой притолоки (расстоянием от верха проема до перекрытия). Он может быть:
- Стандартный. Высота притолоки от 350 мм до 600 мм. Именно с таким подъемом идет стандартная комплектация. Максимальная ширина ворот с таким типом подъема — 7 метров, высота — до 9,7 м. Достоинства — самая низкая стоимость по сравнению с другими типами, низкая нагрузка на пружины, что увеличивает стабильность работы.
- Пониженный. Притолока — от 150 мм до 350 мм. В этом случае в открытом состоянии нижняя секция свисает на 80-150 мм, перекрывая верхнюю часть проема. Есть два варианта — барабан сзади и впереди. Барабан впереди ставится на притолоках высотой от 220 мм до 350 мм, используется специальная радиальная направляющая, из-за этого цена выше, чем на стандартный подъем. При размещении барабана сзади, на обычной направляющей устанавливаются концевые кронштейны, на которые крепится вал. При низком подъеме можно поставить привод для автоматизации ворот только на потолке.
Виды подъема секционных ворот
- Высокий. Притолока не ниже 600 мм (максимальная высота притолоки — 4,6 м), для автоматизации установить можно только осевой привод. Достоинство — можно компактно разместить направляющие, более высокая надежность по сравнению с наклонным подъемом. Но используются более дорогие пружины, барабан, они имеют большие размеры, потому — более сложный монтаж, более высокая цена (и на систему, и на монтаж).
- Наклонный (стандартный или высокий). Это для случая, когда потолок от ворот к задней стене повышается. Высота притолоки — от 500 до 1500 мм. Самый дорогой и нестабильно работающий вариант. Это не значит, что использовать его нельзя, но если есть возможность, лучше выбрать другой.
- Вертикальный подъем. Есть два типа — с пружиной вверху (высота притолоки = высота проема ворот +700 мм) и внизу (высота притолоки = высота проема ворот +370 мм). В обоих случаях при автоматизации ставят осевой привод. Такой тип подъема ставится при массе полотна не более 1000 кг. Достоинство — возможность компактного размещения направляющих, стабильная работа — недостаток — высокая цена (больше направляющие, более дорогие материалы).
Подъемные гаражные ворота с дверью. Подъемно – поворотные ворота
Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

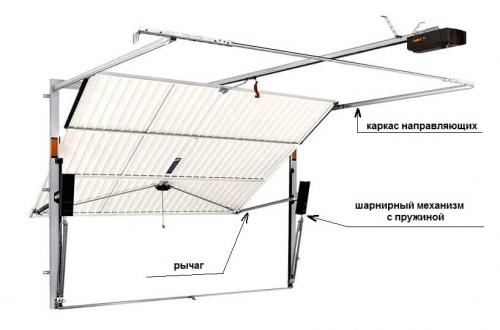

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.
Здесь возможно устройство подъемного механизма в двух вариантах:

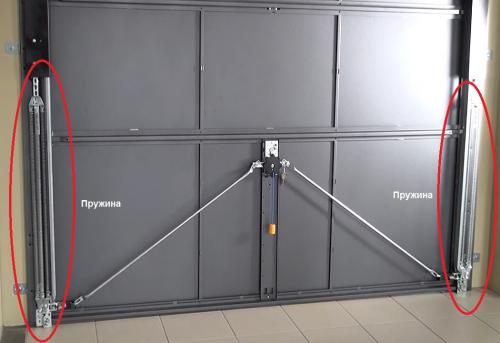

- С помощью пружин,
- С использованием противовесов.
Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.
Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

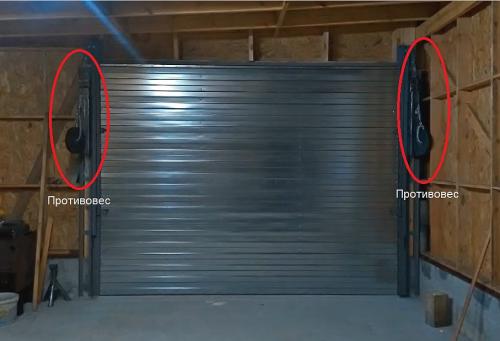

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.
Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.
Достоинства подъемно – поворотных гаражных ворот:
- Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
- При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
- Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
- Возможно оснащение автоматической системой открывания.
К недостаткам таких ворот можно отнести:
- Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
- В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
- Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
- После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.
На что обратить внимание при выборе подъемно-поворотных ворот
Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить.
Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.
А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.
Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.
Ворота для гаража своими руками. Ворота для гаража на даче своими руками
Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.
Виды гаражных ворот
Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.
Секционные ворота
Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.
Секционные складные ворота используются в частных домах, на фермах, паркингах.
Около частного дома
Большинство пользователей выбирает их за компактный размер.
Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.
Распашные ворота
Распашная модель – классическая гаражная конструкция, состоящая из двух створок,. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.
Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.
На фото представлен распашной вариант конструкции.
На загородном участке
Откатные ворота
Новая. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.
Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.
Откатной вариант
Подъемно-поворотные ворота
Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.
Чертеж подъемной конструкции
Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.
Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.
Перечень элементов
Выбор
Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.
Таблица сравнения основных характеристик гаражных ворот.
Сравнение характеристик
Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.
Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.
В процессе установки
Установка своими руками
Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и
Каркас
Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.
Схема устройства каркаса
Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.
Ворота для гаража рулонные. Конструкции
Секционные ворота изготавливаются из отдельных панелей, скрепленных петлями. Шарнирные соединения выполняют функции ребер жесткости и позволяют створкам изгибаться по ходу направляющих рельс.
Кроме того, в секционные конструкции входят:
- прорезиненные ролики, прикрепленные к створкам;
- направляющий профиль, имеющий плавный изгиб при переходе от стен к потолку;
- автоматический или ручной привод для управления всей конструкцией.
В процессе эксплуатации привод секционных ворот можно менять с ручного на электрический, не вмешиваясь в конструкцию.
Приводы бывают цепными и ременными.
Ременные приводы обеспечивают бесшумный и плавный подъем, устанавливаются в более дорогих моделях ворот.
Промышленные ворота оснащаются мощными вальными электроприводами, рассчитанными на интенсивную работу.
В промышленных приводах отсутствует механизм блокировки полотна, препятствующий проникновению в помещение с улицы, поэтому они не подходят для бытового применения.
Рулонные ворота получили свое название из-за возможности скручиваться в роллы при их открывании.
Они состоят из следующих элементов:
- набора подвижно скрепленных между собой ламелей;
- вертикально расположенных направляющих шин для движения полотна;
- вала для приема и накручивания полотна с ламелями;
- защитного короба круглой или прямоугольной формы, в который помещается вал с накрученным полотном;
- автоматического или механического привода.
Рулонные конструкции оснащаются устройствами дистанционного управления, пожарной и охранной сигнализацией, устройствами для разблокировки конструкции при отключении электропитания, системами, предотвращающими обледенение.
Небольшие гаражные ворота могут иметь систему ручного подъема и опускания створок. Большие створки обычно оснащаются автоматической системой управления.
