Подъемные гаражные секционные ворота своими руками. Виды подъёмных ворот
Подъемные гаражные секционные ворота своими руками. Виды подъёмных ворот
Слева — поворотные, справа — секционные подъёмные ворота
Для изготовления ворот и воротных систем существует межгосударственный стандарт — ГОСТ 31174–2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические характеристики конструкции.
Согласно ГОСТу конструкция подъёмных ворот может иметь три вида:
- подъёмно-секционная;
- подъёмно-поворотная;
- подъёмно-вертикальная.
Подъёмно-вертикальная конструкция ворот в частном строительстве практически не используется, так как для поднятия защитной створки требуется очень большая высота потолков. В основном подъёмно-вертикальные ворота применяются для защиты складских и промышленных помещений с высотой потолка от 500 см.
Подъёмно-секционные

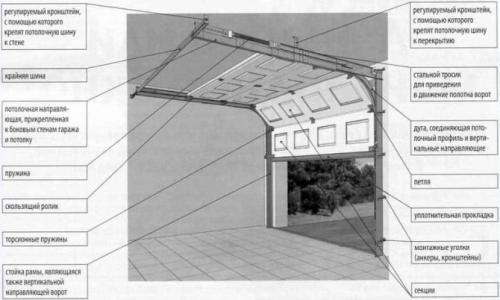

Схема устройства подъёмно-секционных ворот
Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.
При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.
Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.
Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.
К достоинствам секционной конструкции можно отнести:
- минимальное расстояние при подъезде к гаражу;
- высокая теплоизоляция помещения за счёт конструкции защитной створки;
- возможность монтажа ворот в проём различного размера;
- высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
- эстетически приятный внешний вид.
Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.
Подъёмно-поворотные

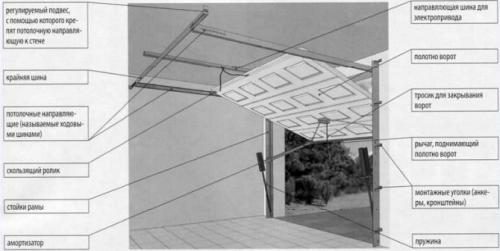

Схема устройства подъёмно-поворотных ворот
Подъёмно-поворотные ворота состоят из цельного защитного полотна и подъёмного механизма. При открывании ворот полотно подается вперед под углом около 90o и поднимается.
Принцип работы поворотных ворот базируется на рычажно-шарнирном механизме и системе противовеса. Конструктивно подъёмно-поворотные ворота состоят из трех частей: опорная коробка по периметру проёма, подъёмная створка со стальной рамой, открывающий механизм.
К достоинствам поворотной конструкции ворот можно отнести:
- устойчивость к взлому за счёт встроенной системы блокировки;
- высокая прочность защитной створки;
- бесшумность и простота открывания;
- сравнительно простая технология монтажа.
Среди минусов можно отметить то, что конструкция ворот имеет большой вес. Это требует сооружения очень прочной рамы. Если защитное полотно ворот будет повреждено, то придется выполнить его демонтаж и замену на новую раму.
При подъёме створки минимальное расстояние от машины до ворот должно быть не менее 150 см. И также владельцы микроавтобусов и высоких автомобилей должный учитывать, что при полном открытии ворот высота потолка уменьшается на 20–25 см.
Самые простые подъемные ворота. Основные виды подъёмных ворот
Конструкция гаражных ворот подъемного типа легко и просто выполняет свое основное назначение, кроме того, она обладает рядом важных достоинств, перед иными разновидностями въездных конструкций.
Достоинства:
- нет необходимости оставлять отдельное место для створок, полотно просто уходит в специальное место, обустроенную под потолком;
- система отличается целостностью, потому полностью защищает от незаконного проникновения злоумышленников;
- чтобы вся система идеально вписалась в существующий интерьер, могут применяться разные виды отделки;
- систему разрешается утеплять пенополистиролом, для того, чтобы не пустить внутрь холод, сберечь тепло;
- можно оснастить систему оборудованием для автоматического управления;
- разрешено применять гаражах для одной или нескольких машин.
Нельзя не отметить несколько недостатков данной системы:
- возможность проведения установочных работ только в проемах, имеющих форму прямоугольника;
- поломка части или всего цельного полотна требует его полной замены, небольшой ремонт здесь невозможен;
- нахождение створки в открытом виде, снижает уровень высоты проема;
- механизм выдерживает определенный уровень нагрузки, то нужно учитывать, собираясь утеплять конструкцию;
- монтаж не отличается особенной простотой.
Подъёмно-секционные
Подъемно складные ворота напоминают своим внешним видом рулонные, единственным отличием является размер секций. У подобного устройства они могут варьироваться в пределах 30-50см, двигаются по заранее зафиксированным направляющим рельсам. Между собой эти элементы соединяются креплениями подвижного вида.
не могут быть установлены, если под потолком нет места, куда будет подниматься полотно.
Важно! Основным преимуществом системы является тот факт, что установка конструкции не требует наличия особых навыков, главное, правильно собрать всю систему.
Подъёмно-поворотные
Подъемно-поворотная разновидность – это цельное полотно, что крепится на специальной раме. Она движется вручную, либо под воздействием электрического привода.
Такие ворота обладают важными достоинствами:
- высокая прочность;
- простота;
- стойкость к взлому.
Раму делают из металлопрофиля, она не переклинивает, не перекашивается. Эти модели отличаются бюджетностью, легко монтируются собственными руками. Главное, правильно рассчитать достаточный вес полотна, чтобы механизм легко справлялся со своей работой.

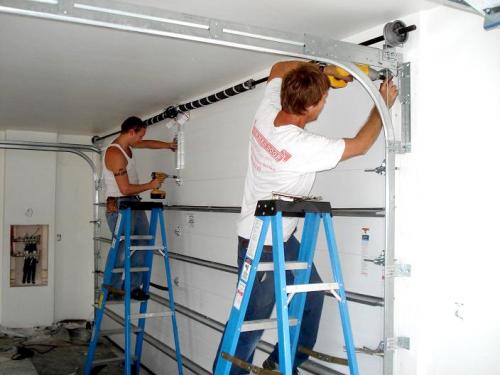

Подъемные секционные ворота своими руками чертежи. Установка и сборка
Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.
Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.
Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.
Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.
В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:
- Открыть ворота будет не так просто, потребуются усилия.
- Если трос порвется, противовес упадёт на пол.
- Необходимо создать специальное место, обустроенное для противовеса.
После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.
Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.
