Как монтировать автоматику на ворота. Варианты открывания распашных ворот
Для распашной створки можно установить любой механизм открывания, но, перед тем как начинать работы, следует определиться, в какую сторону будут открываться и закрываться ворота. Схем всего две:
Самые распространенные приводы – это линейные автоматические, которые работают по принципу поступательного движения.
- Классический вариант – распашные ворота открываются внутрь участка. В данном случае можно смело приобретать рычажковые и линейные приводы. Выбор по большей части зависит от типа опорных боковых столбов. Если используются стальные профилированные трубы либо швеллеры, то лучшим вариантом станет линейная автоматика. Распашные ворота с такой автоматикой более надежны, да и обходятся дешевле. Рычажковые в таком случае применяются реже, так как они слишком дороги. Сложнее, если распашные ворота поставлены на бетонные либо кирпичные колонны, линейные автоматические приводы уже не подходят, так как при закрывании они упираются в край опорного столба. Решением проблемы может стать только устройство углубленного желоба под механизм. А вот рычажная автоматика, которую можно установить наружу столба без необходимости дополнительных работ, в данном случае очень удобна и проста.
- Открывание створок наружу используется реже, только в том случае, когда на территории самого участка места для этого недостаточно либо такой монтаж просто неудобен по ряду причин. Чтобы установить наружу створки, можно применять автоматику любого типа, но линейные приводы являются более целесообразными. Ставят их внутрь проема, занимает такой монтаж до 15 см полезного места. При узких воротах надо ставить автоматику вверху створок. В данном случае не требуется проведение каких-либо дополнительных работ, то есть механизм можно установить наружу опорных столбов, не применяя специального короба либо желоба, монтируемого в кирпичных, бетонных опорах. Это позволяет сделать все работы более дешевыми и простыми, времени на них требуется всего пару часов.
Автоматика для распашных ворот наружу. Особенности распашных ворот с автоматикой
Любая автоматика для ворот – распашных, откатных или подъемных – требует подключения к электрической сети. Оно выполняется проводами в защитной оболочке – гофрированной трубе или кабель-канале. Лучше всего прокладывать их под землей.
Механизм открывания распашных ворот имеет свои особенности, часть которых выгодно отличает их от автоматики других типов.
Достоинства
Механизмам, отвечающим за автоматическую работу распашных створок, свойственна простота конструкции, неприхотливость в эксплуатации и долговечность. Он легко справляется с нагрузками, присущими частным владениям. А для промышленных объектов с увеличенной интенсивностью движения транспорта подбирают устройства с усиленными элементами.
К плюсам таких систем относятся:
- возможность установки на ограниченной площади на участках, где невозможно поставить откатные ворота;
- возможность открывания ворот как во двор, так и на улицу;
- простота монтажа и самих ворот, и механизмов;
- доступная стоимость автоматики и её установки;
- возможность использования для створок из любых материалов;
- возможность размещения в любой части створки.
Как правильно сварить гаражные ворота: советы профессионалов
Недостатки
Механизм автоматического открывания ворот распашных очень чувствителен к ветровой нагрузке, особенно к шквалистым порывам ветра. Этот момент нужно учитывать, предусматривая дополнительные упоры и выбирая устройства с запасом прочности. Есть у них и другие минусы.
- Оборудование может заедать и выходить из строя при изменении геометрии ворот – их провисании, деформации петель, усадке столбов.
- Площадка перед воротами всегда должна быть чистой и свободной от любых препятствий.
- При использовании устройств без концевого выключателя требуется установка опор для створок.
- Для долгой и бесперебойной работы механизм для открывания ворот необходимо регулярно осматривать, смазывать.
- На открывание и закрывание створок требуется в среднем 16-20 секунд, что может раздражать людей, не отличающихся терпеливостью.
Особенности выбора
Выбирая механизм открытия ворот распашных, приходится учитывать немало важных факторов. Без этого вы либо просто не сможете установить его, либо он раньше времени выйдет из строя. Основные критерии выбора следующие:
- вес створки;
- конструкция створок, их парусность, зависящая от степени заполнения (на глухие ворота ветер воздействует с максимальной силой);
- направление открытия распашных ворот с электроприводом – наружу или внутрь;
- мощность механизма, допустимая нагрузка;
- температурный диапазон работы, устойчивость к морозам;
- расстояние от столба до створки (для линейных механизмов);
- габариты конструкции, их влияние на размер открытого проема;
Стоимость оборудования и его марка тоже имеют значение. Лучше приобрести качественный линейный механизм, чем самый недорогой рычажный, несмотря на то, что последний считается более надежным.
Как сделать засовы и запоры для ворот – инструкция
Марки и производители
Решив сделать автоматическое открытие ворот, вы не испытаете проблем с выбором подходящего оборудования – его выпускают как наши, так и зарубежные производители. Перечислим самые популярные марки и их особенности.
Бюджетная автоматика для распашных ворот. Особенности выбора автоматики, на что обратить особое внимание?
Итак, сразу отметим, что для данного типа ворот больше всего подойдет гидравлический, червячный приводы, относящиеся к механизмам линейного типа , основное преимущество которых невысокая стоимость. Приводы подобного типа отлично подойдут для тяжелых ворот. Однако отметим, что произвести установку линейных приводов получается не всегда и не везде, момент важно учитывать. При выборе особое внимание нужно уделить следующим моментам, характеристикам:
- На какую ширину открывается створка. Отметим, что приводы различаются ограничением относительно максимальной ширины открывания створки ворот (в зависимости от модели показатель может находиться в пределах 2,5-5 метров). Поэтому осуществляя выбор необходимо ориентироваться на ширину открывания, которая находится в среднем диапазоне привода.
Неправильно подбирать механизм по максимальному параметру/характеристике, поскольку вы лишитесь запаса ресурса службы, мощности непосредственно самого механизма.
- Интенсивность эксплуатации. Если покупается автоматика для установки на ворота, которые эксплуатируются в коттедже или загородном доме, то достаточно приобрести варианты с показателем интенсивности 30%.
Для ворот, эксплуатируемых на производстве, рекомендуется подобрать привод с интенсивностью – 50%. При условии, что привод относительно этого момента будет правильно подобран, эксплуатация ворот будет отличаться надежностью, стабильностью и долговечностью в работе.
- Вес ворот (максимальный). В данном случае важно учитывать не только чистый вес конструкции, но и возможные дополнительные нагрузки, которые могут оказываться в результате сильного порыва ветра. Так, если вес ворот 100 кг, то автоматика должна приобретаться с запасом в 4-5 раз, то есть она должна выдерживать нагрузку минимум в 600 кг. Такой подход при выборе позволит в будущем существенно экономить на ремонте и обслуживании привода.
- Стоимость привода. Приводить какие либо советы и рекомендации в данном вопросе будет не правильным, поскольку все зависит от финансовых возможностей. Однако уточним, что при выборе экономить на покупке автоматики для распашных ворот не следует, поскольку вы должны, понимать, качественный, надежный товар стоить, дешево не будет.
Установка автоматики на откатные ворота. Как же все-таки установить автоматику?

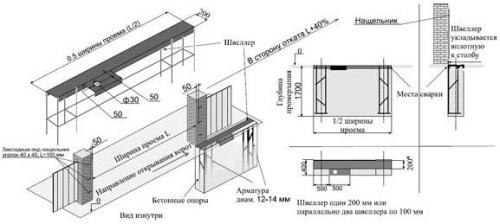

План автоматизации откатных ворот:
- Выбор места
- Перед подсоединением откатных ворот нужно правильно рассчитать нужное расположение электропривода.
- Установка автоматики

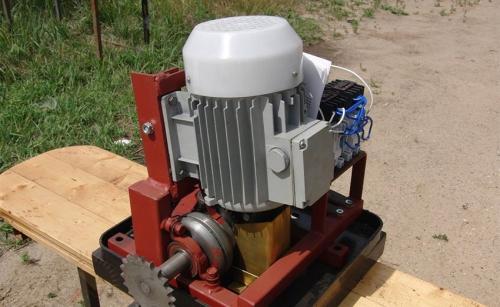

Понадобится поместить основание электропривода на швеллер (профиль) между 2-мя роликовыми каретками поближе к проему, тем самым воссоздавая рабочую позицию привода. Ставим привод на основание монтажа и начинаем обваривать его с помощью сварки. Далее нужно убрать крышку корпуса, а затем через получившееся отверстие протянуть шнур. Затем прикрепить к монтажному основанию электропривод специальными крепежными соединительными элементами – болтами. Помните, чтобы определиться с правильным местоположением, необходимо разместить на шестерне электропривода рейку – и решайте, куда следует переместить его, чтобы рейка находилась в центре шестерни. Следом за этим, фиксируем металлическую трубу из профиля каркаса, а не сам направляющий рельс.
Крепление зубчатой рейки
Для этого этапа нужно открыть ворота и поставить рейку с зубцами в центре привода. Имейте в виду, что для установления концевиков понадобится оставить отрезок средней длины зубчатой рейки. С помощью сварки прикрепляем к профильной трубе основы рейки с зубцами, а потом тянем полотна ворот. Ставим второй участок рейки с зубцами и эту процедуру выполняем еще раз.
Отслеживайте, чтобы между стыками не было никаких разрывов.в итоге, должен получиться качественный и полноценный один «зуб». Потребуется еще раз хорошо приварить все эти крепежные элементы автоматики гаражных ворот. Далее оставляем небольшой зазор в несколько миллиметров между шестерней электропривода и зубчатой рейкой . Раскручиваем болты на рейке, размещаем ее так, чтобы при перемещении рейка с зубцами выдавала характерное «цоканье», при соприкосновении с шестерней электропривода.
Установка концевых выключателей
Эти комплектующие нужно прочно закрепить на рейке специальными болтами. Концевики разделяются на механические и в виде магнитов. Первый тип – механические выключатели, считаются более распространенными и несложными при монтаже. Суть их воздействия заключается в пружине. Второй тип – магнитные выключатели, выдерживают даже суровые климатические условия. Их работа состоит в полярности магнита. Они делятся на левый концевик и правый, со знаком «плюс» и «минус».
Подключение привода

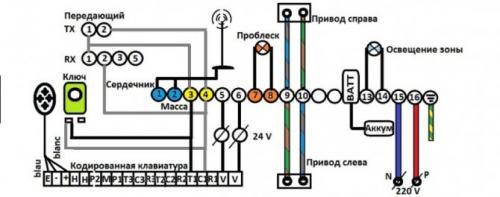

Для подсоединения электропривода вы должны иметь схему и подробную инструкцию. С этой целью используется пульт управления: электропривод должен смещать полотно ворот для гаража, но не доходить до самого конца. Для регулирования времени закрытия ворот нажмите несколько раз на специальную кнопку Р1 на ДУ пульте либо удерживать ее несколько секунд.

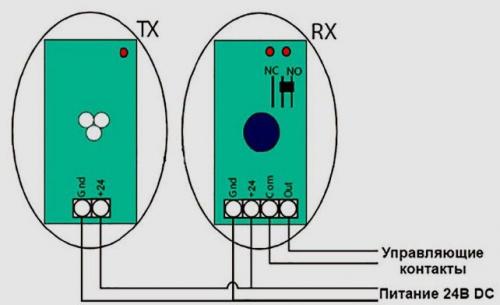

Установка фотоэлементов безопасности

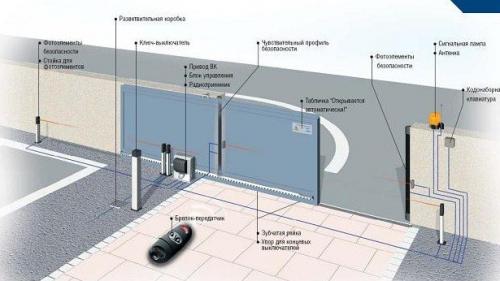

Фотоэлементы – это два устройства, одно их которых подает луч света, а другое устройство – его принимает. Если сигнал света перекрывается чем-либо (машина, человек, собака), то ворота прекращают закрываться. Монтаж фотоэлементов для сдвижных ворот осуществляется несколькими различными способами. Для начала, необходимо прочно закрепить эти фотоэлементы один напротив одного с целью улавливания светового сигнала. Также можно соорудить специальные столбики и прикрепить к ним данные фотоэлементы. Или организовать специальные столбы из профильной трубы, вмонтировать туда фотоэлементы безопасности.
Подключение сигнальной лампы
Лампу-«сигналку» необходимо разместить сбоку автомобильной дороги, чтобы она сообщала о подъезжающих автомобилях, людях, которые приближаются к воротам. Нужна такая лампа или нет, решать только вам. Однако специалисты рекомендуют не игнорировать элементы безопасности. Закрепить «сигналку» можно быстро с помощью саморезов. А для подключения потребуются провода питания 2×0,5 мм либо 2×0,75 мм. И затем подключается все по простой схеме с инструкцией.
Таким образом, если у вас появятся какие-либо затруднения, недостаточно навыков и опыта, свободного времени, то вам необходимо обратиться за помощью и советом к профессионалам, которые владеют всеми необходимыми знаниями и спецоборудованием. Ведь правильное подключение откатных ворот – залог плавного передвижения створки и сохранности гарантии на автоматику.
Автоматика на ворота. Автоматика для распашных ворот: виды приводов
Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.
Линейный привод

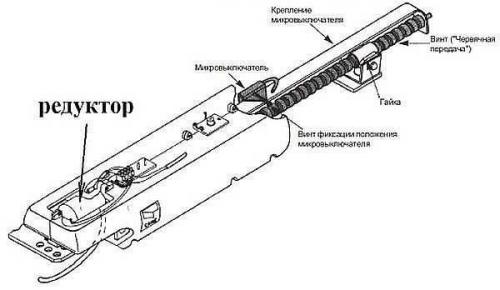

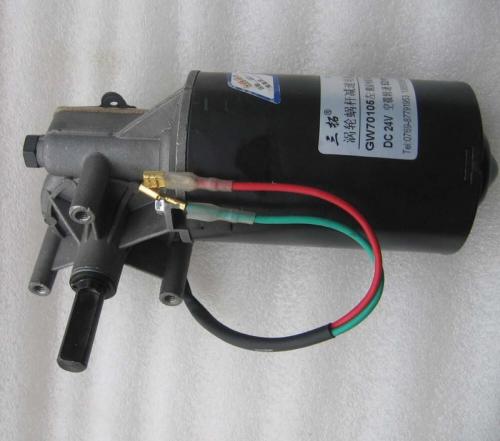

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или тянет ее.
Линейный привод автоматики для распашных ворот
Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

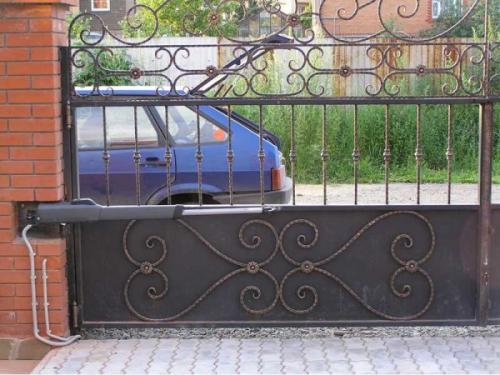

Пример установки линейного механизма для открывания ворот и калиток
Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.
Рычажный привод

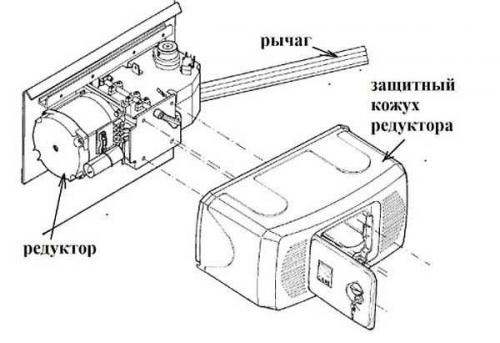

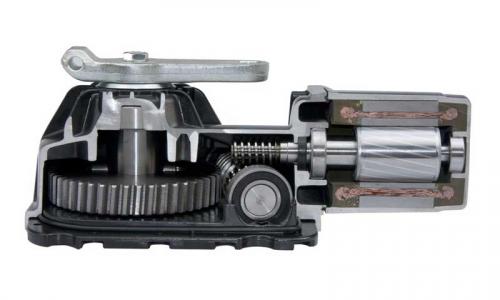

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

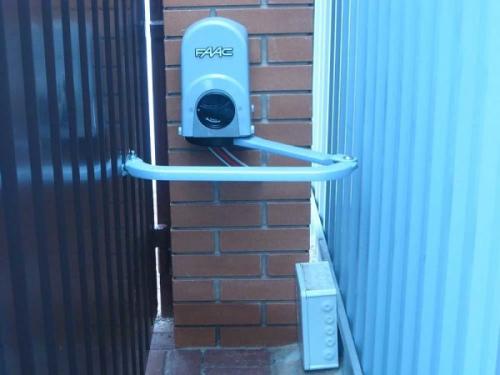

Автоматика для распашных ворот рычажного типа

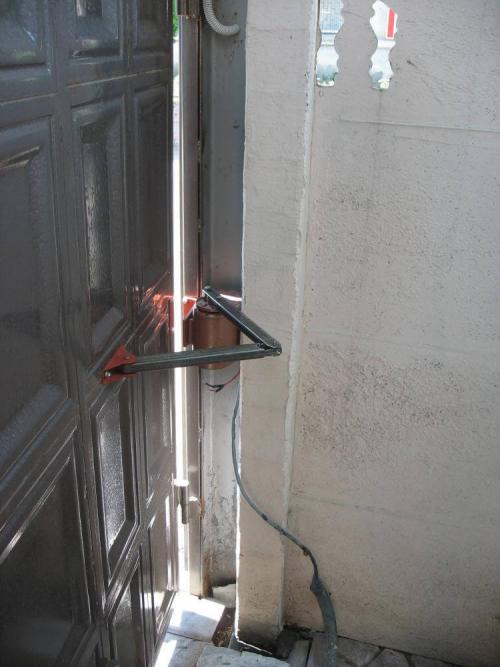

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

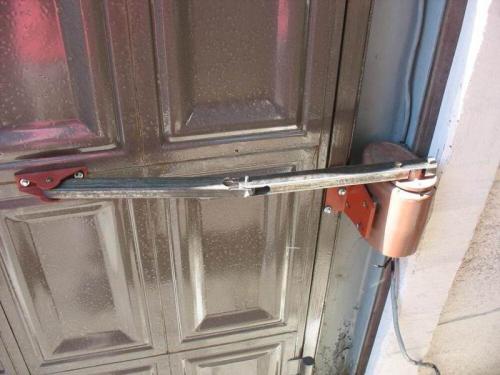

Рычажный привод для автоматического открывания ворот
Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

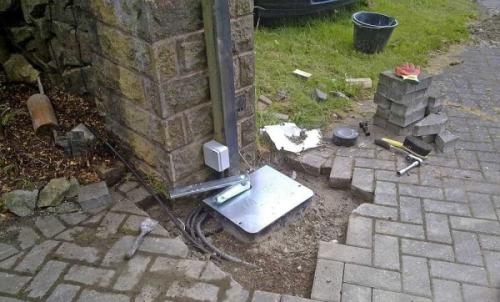

Пример установки подземного привода
Какой выбрать тип
Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

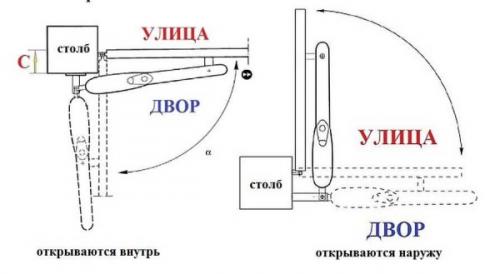

Схемы установки линейного механизма открывания ворот внутрь и наружу
При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.
Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.
Дополнительная комплектация
В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

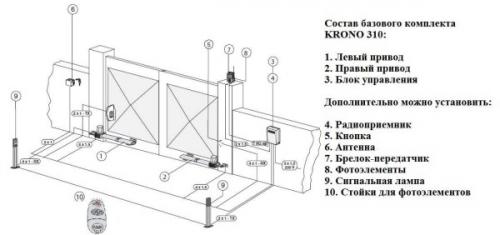

Пример основной и дополнительной комплектации
Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.
Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.
Что потребуется при покупке
При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

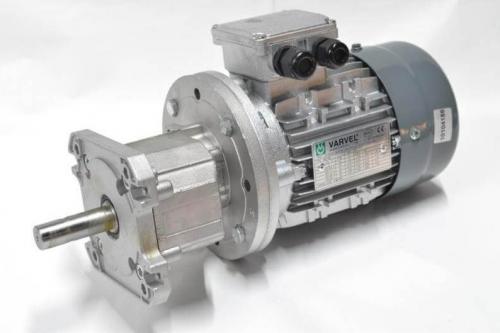

Автоматика для распашных ворот своими руками. Подготовительный этап
Линейный привод для распашных ворот.
Автоматика для распашных ворот своими руками устанавливается после соблюдения определённых правил. Чтобы длительно и надёжно эксплуатировался электропривод, следует выполнить следующую последовательность действий, проверяя:
- Плавность и лёгкость процесса открытия/закрытия створок. Если не соблюсти этот этап, то в скором времени ворота или калитка выйдут из строя, а значит, их нельзя будет использовать по назначению.
- Наличие достаточного зазора между воротным полотном и дорогой, что поможет беспрепятственному движению. Конструкция должна свободно открываться, при этом она не должна препятствовать проходящим мимо людям и проезжающим транспортным средствам.
- Наличие пространства, необходимого, чтобы открыть ворота без прикосновения с поверхностями других построек. Дверки должны свободно открываться, чтобы не потерять презентабельный внешний вид и не сломаться.
- Наличие приваренных деталей к столбам и створкам, при этом сварка осуществляется в горизонтальной плоскости. Проверяется степень качества сварных элементов, чтобы автоматическая система работала в течение длительного срока.
- Наличие места, необходимого, чтобы прикрепить устройство для автоматического открытия ворот.
Необходимо предусмотреть приспособления, которые ограничивают ход дверей, чтобы при чрезмерном открытии они не сломались. Они привариваются на поверхности столбов или забетонированных в землю закладных.
