Деревянные ворота для гаража. Особенности монтажа

Деревянные ворота для гаража. Особенности монтажа

Принцип монтажа ворот

• Начнём с того, что смонтировать гаражные ворота из пиломатериалов, это не расчет деревянной лестницы с поворотной площадкой, поэтому здесь всё гораздо проще – здесь не придётся прибегать к каким-либо таблицам и формулам . Основным требованием здесь можно назвать прочность и плотность запорной конструкции и, по возможности, её декоративные качества – для лицевой отделки можно применять самые разные материалы.

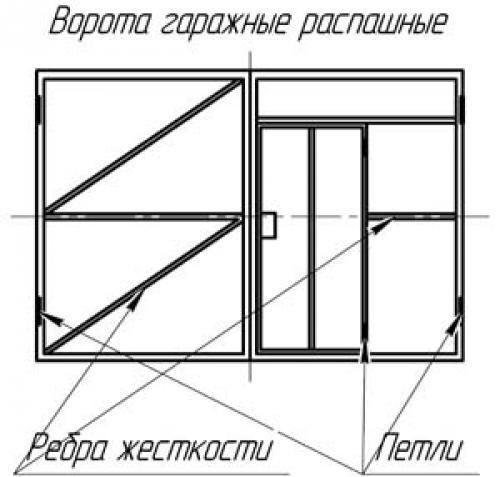

• Обратите внимание, что чертежи деревянных ворот для гаража своими руками указывают на наличие опорных столбов и без этого вам не обойтись, так как не рекомендуется всю нагрузку от створки перекладывать на боковину проёма – она может просто разрушится со временем.
• Но если вы по краям вкопаете стояки, закрепив их к стене или даже соединив вверху перемычкой, то эта нагрузка значительно понизится, так как несущим элементом будет вертикальный профиль.

Здесь предусмотрена дверь на одной из створок

• Кроме того, обратите внимание на конструкцию створок – они смонтированы по системе соединённых между собой треугольников, а, как известно, это самая жёсткая фигура, благодаря которой вы избежите сбоя диагоналей. В данном случае вы видите усиленный вариант, то есть, каждая из створок разделена на четыре треугольника, но даже если это будет всего два треугольника (разделение по диагонали), то диагональная деформация щита вам не грозит.

Примечание. Если вы будете делать распашные или деревянные откатные ворота своими руками, то вас, безусловно, никак не устроят щели, которые могут образоваться между досками при усыхании пиломатериалов. Поэтому, вам лучше всего использовать шпунтованную доску, но также это можно делать и в «гладкую фугу», только здесь уже сборка производится по принципу мебельного щита.

Деревянные секционные ворота. Процесс сборки гаражных ворот

Начинается работа с выполнения точных измерений места, где будет сооружаться въезд в гараж. Составляете чертеж, представляющий будущую конструкцию. Затем подбираете материал. Древесина должна быть сухой и качественной.

Следующим этапом работы будет подготовка заготовок для рам или обвязок. Чтобы избежать ошибок, черновые заготовки нарезаете пилой, оставляя припуск в один-два сантиметра. Одну кромку и сторону обрабатываете на фуговальном станке. После фугования осматриваете базу и угол заготовки. На рейсмусе достигаете необходимой толщины, и пилой отпиливаете до нужного размера.

Каркас ворот

Производите разметку, и делаете под шип долбежку на долбежном станке. Для работы подойдёт сверло на 20 мм, глубина на вертикальных длинных заготовках – 75 мм (их 4 шт.), а на горизонтальных брусках – 55 мм. Шипы на заготовках закругляете резаком, по длине они короче, чем долбежка, приблизительно на 5 мм. Перед окончательной сборкой нужно попробовать собрать обвязку, и если все совпадает, приступайте к сборке створок.

Деревянные ворота стягиваете клиньями, желательно на деревянном полу. Для надежности места соединений проклеиваем клеем ПВА. При сборке придерживайтесь размера углов в 90 градусов, и сохраняйте расстояние между углами. Следует соблюдать угол в 90 градусов и при стяжке. Обязательно контролируйте расстояние крест-накрест на противоположных углах обвязки. Для придания дополнительной жесткости воротам в каждом соединении сверлите по два отверстия диаметром 10 мм, и забиваете в них деревянные шканты.

При необходимости измеряете и выпиливаете пилой вставки из фанеры. С одной стороны, крепите фанеру шурупами, прокладываете утеплитель, придерживаете его с другой стороны фанерой, и завершаете крепление шурупами.

Ворота и калитки из дерева своими руками. Подготовительные работы

Перед началом обработки материала нужно составить схематическую структуру конструкции с учетом расположения элементов. Подготовка схемы и точный замер проема важны при расчете предполагаемого расхода материала и сэкономят время при установке. Изготовить самостоятельно деревянные ворота и калитки возможно. Понадобятся базовые знания в обработке древесины, навыки работы с плотницким и столярным инструментом, терпение.

После измерения проема ворот нужно составить чертеж будущей конструкции, соблюдая пропорции высоты, длины створок, расстояния между опорами, расположения калитки. Учитывается в схеме места крепления запоров, навесов, декоративных элементов. Доски для воротного полотна подходят размера 100 на 25 мм, каркаса – 80 на 60 мм. Заготовки уменьшатся в размерах в результате обработки на 5-10 мм. В расчетах нужно учитывать технологические зазоры от 10 мм, возможную деформацию, расширение материала. Приобретая доски, нужно уточнить их назначение, степень просушки. Для производства ворот своими руками лучше всего подойдет столярная обрезная доска. Такой пиломатериал меньше подвержен деформации и расслаиванию. Свежие доски достаточно просушить один год в хорошо вентилируемом помещении.

Подготовительные работы должны включать изготовление специальных опор из бревен или деревянных брусьев. Надежные опоры углубляют в землю на глубину 1 м.

От продольных элементов каркаса рекомендуется оставить расстояние 200 мм до края доски. На этом же расстоянии крепятся навесы. Ворота высотой более двух метров дополнительно укрепляются средней прожилиной. Если каркас ворот изготовлен из древесины, обязательно использовать раскосы для сохранения прочности, геометрии. Зашивая полотно, доски нельзя располагать вплотную. Оставление зазоров не допустит выпучивания, деформации полотна по причине повышения влажности. Если промежутки между досками недопустимы, нужно покупать шпунтованную доску.

Необходимые инструменты

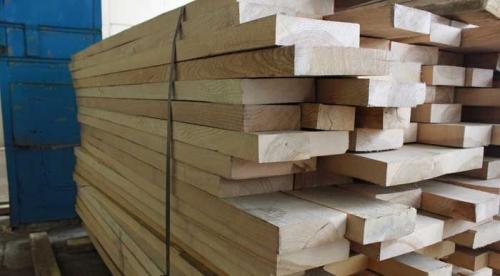

Понадобится древесина для ворот:

• бруски для каркаса калитки сечением 40 на 40 мм;
• рейки для обшивки каркаса 20 на 40 мм;
• круглый или квадратный брус для опор диаметром от 100 мм.

Для обработки пиломатериалов, сборки и монтажа нужны:

• ножовка по дереву или электрический лобзик;
• рубанок;
• дрель с набором сверл;
• бур садовый;
• лом;
• отвесы;
• рашпиль;
• молоток;
• отвертка, шуруповерт;
• саморезы;
• компоненты для бетонной смеси (цемент, песок, щебень);
• таз для замешивания бетона;
• рулетка, уровень;
• карандаш для разметки;
• наждачная бумага;
• паяльная лампа;
• грунтовка;
• кисть;

Необходимые металлические детали конструкции:

• навесы для ворот – 2 шт.;
• петли, щеколда для калитки;
• петли для навесного замка (если ворота будут закрываться снаружи).

Каркас деревянных ворот. Виды деревянных ворот

Как и ворота из металла, деревянные делятся по типу открытия на следующие группы:

• распашные,
• откатные,
• подъемные,
• складные (гармошка).

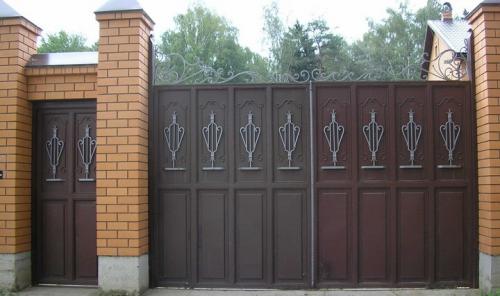

При этом во всех видах можно установить калитку, если проем достаточно большой, или установить ее рядом с воротами как отдельный элемент заградительной конструкции.

Независимо от того, какой вид был выбран, конструкция деревянных ворот состоит из опорных стоек, к которым будут крепиться воротные полотна. Второй элемент – непосредственно полотна, изготовленные из каркаса и обшитые деревянными досками (реже фанерой или ОСП).

Основное отличие видов друг от друга – способ открытия, а соответственно, и способ крепления.

Распашные крепятся на петли к опорным столбам, откатные – к направляющим, по которым они будут перемещаться (их две: нижняя и верхняя).

Для подъемных ворот придется специально приобретать комплект для поднятия, в который входит электродвигатель, тяга в виде цепи или ремня, а также направляющие из металлических профилей.

Складные собираются из нескольких вертикальных секций, соединенных между собой шарнирами. Но две крайние секции крепятся к опорным столбам.

Все вышеобозначенные модели устанавливаются в виде ограждений проемов не только на улице, но и в помещениях, например в гаражах. Поэтому, когда ставится задача сооружения своими руками деревянных ворот в гараже, можно выбирать любой из видов.

Как показывает практика, большинство владельцев частных участков, домов и гаражей свое предпочтение отдают распашным воротам как самым простым, недорогим и удобным в эксплуатации. О них и пойдет речь.

Деревянные подъемные ворота. Устройство секционных ворот

Стандартные секционные ворота стоят не менее 1 200 долларов. Установка может обойтись от 100 до 300 долларов. Если ворота смонтировать самостоятельно, то последнюю сумму можно сэкономить. Если же их полностью изготовить своими руками, то общая экономия может составить порядка 1 000 долларов.

Такие ворота могут быть

• Во дворе
• В гараже
• На мойке
• На станциях техобслуживания

Они могут быть разных размеров, главное, что открывая пространство, не занимают дополнительной площади рядом с собой.

Секционные ворота открываются плавно. При этом полотно, состоящее из панелей, движется по направляющим вверх

При монтаже конструкции очень важно выставить именно направляющие. Перекос даже в несколько миллиметров способен не только сломать панели, но и вывести из строя автоматику

Направляющая устанавливается в проеме ворот, а верхняя часть под потолком или на самом потолке. Она должна быть равна высоте ворот. Другими словами, для того чтобы ворота открылись нужно пространство, как минимум равное их длине. Ещё одна важная деталь. В месте подъема будут установлены барабаны. Они выбираются исходя из размера ворот. Значит, над проемом нужно предусмотреть ещё и это расстояние.

Плавность бесперебойной работы всей системы обеспечивается за счет пружины, натяжение которой должно быть как раз таким, чтобы ворота не падали, а легко скользили при открытии. Ниже представлен самый простой и понятный чертеж секционных ворот своими руками.

Чертеж секционных ворот

• Н – расстояние необходимое для установки барабана
• Н 1 — высота ворот до начала их сгиба
• Н 2 – функциональное пространство
• Н 3 – расстояние от пола до ворот в верхнем положении

Предполагаемая ширина дверного проёма здесь на уровне 150 миллиметров.

Для того, чтобы сделать секционные гаражные ворота подъемные своими руками для легкового автомобиля, высота ворот должна быть 2 метра. Поэтому высота каждой секции может быть 49 сантиметров. Ещё по сантиметру придется на соединительные элементы между панелями.

В общем, подготовительный этап самостоятельного производства секционных ворот должен начаться с чертежа. Для его правильного составления необходимо сделать все замеры. Затем соотнести их с готовым чертежом и можно покупать комплектующие.

Калитка и ворота из дерева. Изготовление деревянных ворот своими руками

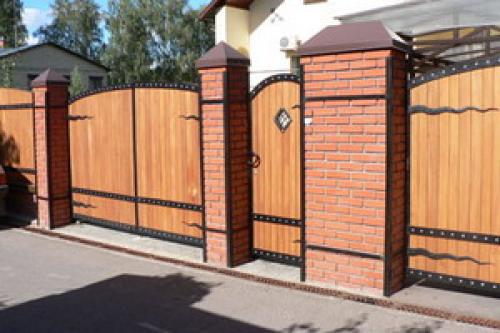

Красивые деревянные ворота — одно из лучших решений при оформлении загородного участка. Во многом это поясняется превосходными характеристиками древесины.

Для изготовления ворот совсем не обязательно пользоваться ценными породами древесины. Вполне подойдет лиственница, которая отличается хорошей влагостойкостью и устойчивостью к гниению.

К преимуществам деревянных ворот относятся:

небольшой вес;экологичность;низкая стоимость;простота ухода;возможность обработки;низкая стоимость.

Недостатками деревянных ворот являются:

непродолжительный эксплуатационный период;недостаточная механическая прочность;вероятность возгорания.

Увеличение срока эксплуатации и улучшение пожаробезопасности достигается с помощью специальных пропиток, нанесение которых происходит с интервалом в 4-5 лет.

На предварительной стадии тщательно осуществляются замеры на участке. Определяются габариты будущей конструкции (высота и длина), расстояние между опорными элементами и местонахождение калитки. Составляются чертежи деревянных ворот с указанием всех размеров.

Что касается опорных элементов, то лучше использовать металлические, кирпичные или бетонные столбы. Если решено устанавливать столбы из дерева, то их предварительно обрабатывают антисептиком. Подземная часть опор пропитывается смолой или битумной мастикой.

Возле будущих ворот следует подготовить участок:

убираются большие камни;разбиваются комья земли;выравнивается почва;размечаются места, где будут монтироваться опоры.

Для качественного крепления столбов следует соблюсти ряд требований:

копка ям производится на глубину более 1 м;расстояние между опорами превышает длину створок ворот;дно каждой ямы засыпается песком, который трамбуется водой;заливка бетона в ямы осуществляется с помощником, который должен удерживать столбы на определенном уровне;навешивание створок проводится после полного схватывания бетона;верхнюю часть столбов рекомендуется соединить общей горизонтальной балкой.

Сам монтаж столбов предполагает:

рытье ям буром;засыпку в яму песка слоем в 5 см с последующей трамбовкой водой;покрытие песка щебнем толщиной 5 см;обработку нижней части опор антисептиком или паяльной лампой (если столб из металла);установку столбов в единой плоскости (как по горизонтали, так и по вертикали);постепенное заполнение свободного пространства щебнем с бетоном.

Правильность фиксации столбов проверяется с помощью отвеса и строительного уровня. Верхние точки соседних опор должны совпадать. Для этого между ними натягивается шнур.

Делаем деревянные ворота своими руками. Монтаж створок ворот

Наиболее распространенным вариантом обшивки деревянных ворот являетсяштакетник.

Данный способ предполагает изготовление каркаса ворот. Для этого используется брус (4-5 см) или металл. Обычно конструкция каркаса включает 3 горизонтальные, 2 вертикальные и 2 поперечные полосы.

Лучший материал для обшивки деревянных ворот — доски из сосны. Они отличаются максимальной устойчивостью к явлениям внешней среды. Еще такая древесина обладает великолепным показателем «цена-качество».

Алгоритм создания каркаса-штакетника состоит в следующем:

доскина одинаковом расстоянии укладываются на раму;с помощью саморезов производится их соединение с рамой;места соединений зачищаются наждачной бумагой, обрабатываются влагостойкой пропиткой и окрашиваются.

При изготовлении своими руками деревянных ворот прямоугольникрамы можно сделать из металла. Непосредственно перед обшивкой створок снова проверяются все углы и расстояния по диагонали конструкции.

Монтаж створок можно осуществлять двумя способами:

навешивать на петли на опорах;навешивать на опоры петли, закрепленные на створках.

Изготовление деревянной калитки

Теперь о том, как сделать своими руками деревянную калитку.

На первоначальном этапе собирается ее основа. Создается каркас, который обшивается рейками. Предназначение реек — создание жестких элементов, которые не допустят деформации и провисания калитки.

На ровном участке раскладывают и размечают брус.

После отрезания заготовки необходимого размера (ее длина должна соответствовать длине ворот) весь каркас проверяется на правильность размещения. Все элементы каркаса фиксируются рейками. Заусеницы и «выпирающие» участки устраняются с помощью рубанка.

Калитка может быть решетчатой или сплошной.

Деревянные ворота на гараж своими руками. Пошаговая инструкция изготовления гаражных ворот из дерева

Изготовить деревянные ворота для гаража можно своими руками. Для этого достаточно запастись необходимыми материалами и инструментом, а также освоить некоторые навыки строителя! Рассмотрим данный алгоритм проводимых работ более подробно.

Делаем чертеж и подготавливаем проем

После подготовки места под строительство (выравнивание территории) можно приступать к составлению чертежа. При этом требуется проведение соответствующих замеров, которые помогут определиться с размерами будущего строения.

«Внимание»: Перед составлением чертежа следует определиться с размерами входного проема. При этом обязательно следует учитывать высоту и ширину транспортного средства, которое будет здесь находиться!

Создание эскиза будущих ворот гаража следует выполнять в формате стандартного рисунка, где как можно понятнее следует обозначить наиболее важные моменты:

• высоту стен;
• ширину входного проема;
• вид облицовочного материала.

В чертежном плане также следует отразить следующие моменты:

• Наличие горизонтальной балки и вертикальных стояков из бруса, которые будут формировать проем.
• Зазор не более 10мм между створками и проемом для свободного функционирования ворот.
• Установка на каркасе укрепляющих диагональных балок (укосин).

Как только будет подготовлен чертеж, следует приступать к изготовлению проема. Для этого приготовленные брусья смазывают битумной мастикой и устанавливают в грунт, на глубину до 2м. Образовавшиеся просветы ямок можно бетонировать. С помощью саморезов скрепляют перемычку с гаражными стенками.

Монтируем каркас

Сбор каркаса будущих деревянных ворот для гаража производят на ровной площадке, взяв в руки рубанок и брус. После проведения необходимых замеров (соответствующих требуемой высоте) приступают к распиливанию отмеренных досок. Готовые заготовки обязательно обрабатывают рубанком для сглаживания их поверхностей. После этого скрепляют обрезанные части друг с другом при помощи саморезов. Справиться с образовавшимися на изделиях из дерева стыками можно при помощи клея!

«Внимание»: Обработка антисептиком готовой деревянной конструкции продлит срок службы ворот на гараже.

Отделочные работы

Чем обшить гаражные ворота снаружи? Для этих целей можно использовать различные материалы:

• железо;
• пластик;
• сайдинг.

Перед тем как проводить отделочные работы на воротах гаража снаружи следует их тщательно ошкурить. Это поможет избежать возникновения пор внутри досок, в которые сможет попасть влага.

Не лишним бывает утепление деревянных конструкций. С этой целью на каркас до обшивки укладывают подготовленные слои теплоизолирующего материала (минваты). Наружная отделка должна накладываться на ровные высушенные поверхности дерева, иначе каркас может «сыграть» либо покрыться плесневым грибком.

Установка петель и крепление створок

После изготовления створок их готовые каркасы навешивают на строение при помощи металлических петель. Для этого следует пригласить дополнительных работников, так как в одиночку выполнить данные манипуляции практически невозможно. Алгоритм проводимых работ будет следующим:

• Створки с прикрепленными петлями болтами крепят к установленным опорам (трубам либо столбам).
• Проводят обязательную шпатлевку.
