Что такое противопожарные шторы и ворота. Противопожарные шторы принцип работы

Что такое противопожарные шторы и ворота. Противопожарные шторы принцип работы

К офисным помещениям, промышленным и производственным объектам, зданиям общественного назначения, парковкам и т. д. сегодня предъявляются по-настоящему высокие требования пожаробезопасности. Конструктивно способы огнезащиты предполагают установку пожарозащитных ворот, теплоизоляционных экранов, дымовых завес и противопожарных штор, принцип работы которых, в целом, один и тот же. При подаче сигнала собственных автоматических датчиков об улавливании огня и дыма, либо тревожного — с пульта противопожарной системы — конструкция опускается и моментально отсекает помещение или его часть, тем самым локализуя очаг возгорания.

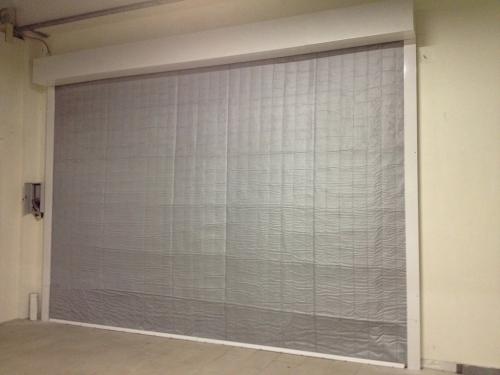

Предназначение противопожарных штор

Сфера применения тех или иных преград определяется их эксплуатационными характеристиками. В основном такая пожарозащита, выпускаемая в широком ассортименте форм и типоразмеров, бывает призвана не только локализовать очаг возгорания, но и:

• повысить огнеустойчивость несущих зданиевых конструкций;
• защитить от распространения огня и дыма основную площадь строения до приезда пожарных;
• позволить произвести быструю и безопасную эвакуацию людей и материальных ценностей из сооружения.

При этом период огнеустойчивости конструкции преграды может составлять от 30 минут до трех часов. Но оптимальным выбором пользователей в большинстве случаев становятся противопожарные шторы EI 60.

Какие элементы входят в конструкцию огнеустойчивых штор?

Поскольку принцип работы такой пожарозащиты базируется на локализации возникшего пожара, то для предотвращения нагревания конструкций здания используется способ экранирования. Воплощается он за счет применения материалов с огнезащитной пропиткой.

Основные элементы любой пожароустойчивой шторы:

• полотно из стекловолокна – используется для изготовления преград без водного орошения. Для повышения огнесопротивляемости такую «ткань» дополнительно армируют нержавеющей проволокой;
• полиэфирное волокно, полотно из которого сдерживает натиск огненной стихии при участии одностороннего водного орошения. Использование последнего позволяет поднять уровень огнестойкости пожарозащиты с 60-минуного до полуторачасового, причем, без применения дорогостоящих материалов;
• металлический короб и направляющие – первый нужен для компактного хранения защитного полотна под потолком, а вторые – для быстрого, плавного и бесшумного скольжения шторы;
• подъемные механизмы – вал с элекроприводом при получении сигнала шторных датчиков или команды с пульта охраны пожаробезопасности разматывает полотно для закрытия проема. В своем обычном положении пожарозащита бывает эргономично намотана на вал в коробе, и не мешает людям и технике внизу.

В последние годы отечественными и зарубежными производителями выпускаются противопожарные шторы самой разной конфигурации, размеров и назначения: для дверей, окон и даже проемов в несколько метров высотой и шириной, складывающиеся гармошкой и монтируемые горизонтально – каждый из вариантов находит своего потребителя. И установка такой пожарозащиты ведется не только к стенам и потолку здания, но и к его наружным поверхностям.

При этом самым главным условием эффективного срабатывания штор любых видов становится не только их качественность, но и грамотно произведенная установка. Только доверяя ее квалифицированным специалистам вы можете быть на 100% уверены, что противопожарные шторы, принцип работы которых кроется в локализации очага возгорания, сработают в случае ЧП и защитят здание от разгула огненной стихии.

Противопожарные шторы гост. Правила и нормативы

Итак, начнем с того, что противопожарные конструкции данного типа – продукция не гостированная. И если производитель говорит, что его изделия производятся по ГОСТам и СНиПам, то он явно хочет выдать желаемой за действительное. А попросту, он врет.

Есть всего лишь один стандарт под номером Р 53305-2009, в котором определяются методы испытаний на огнестойкость противодымных экранов. То есть экран, штора, занавесь в других документах не встречаются. Да и в этом слово «шторы» также не присутствует. При этом противодымная заградительная конструкция (экран или занавес) – это изделие, которое гарантирует, что через нее дым и продукты сгорания не пройдут. Но необходимо отметить, что данного вида конструкция изготавливается из материалов, обладающих меньшим показателем огнестойкости, чем те, которые используются в сборке противопожарных штор. И это основное их отличие, хотя есть еще несколько не сильно принципиальных.

Почему же тогда к противопожарным занавесам, шторам и экранам такое послабление. На каком основании они производятся. Основание одно – Федеральный Закон под номером 123, принятый в 2008 году, а точнее, его новая редакция от 2015 года. В нем в статье номер 37, в котором классифицируются оградительные противопожарные конструкции, введен новый термин – противопожарные занавесы, шторы и экраны. Здесь же в пункте №2 есть дополнение, что все оградительные сооружения делятся по нормам на три типа: 1, 2 и 3. При этом занавесы отнесены к типу под номером «1».

Противопожарные шторы в ангарах аэропортов

То есть именно этот закон легализовал устройства этого типа, а значит, их производство. В нем же четко расписаны требования к изделиям и обозначены точные места их использования.

1. Изготавливаются только из негорючих невоспламеняемых материалов.
2. Закрывают проемы, которые разделяют собой пожарные отсеки категории «В», при невозможности закрыть их дверьми или воротами.
3. Если эксплуатируются постоянно в открытом положении, то они должны комплектоваться приборами, при помощи которых производилось бы их закрытие в автоматическом режиме.

Добавления произошли и в двух сводах правил: СП 4.131302013 и 2.13130-2012. В них также стали упоминаться устройства этого типа.

1. Шторы – это конструкции, которые функционируют, как преграды, и являются неотъемлемой частью здания или сооружения.
2. В зданиях вокзалов вместо стен можно использовать шторные изделия с пределом огнестойкости «Е» — не меньше.
3. Монтировать их можно в холлах для лифтов, если стандартными дверями или воротами их перекрыть нельзя. При этом предел огнестойкости экранных изделий должно быть не менее EI Работают такие устройства в автоматическом режиме.
4. Сцена в театрах от зрительного зала вместимостью не менее 800 человек также должна огораживаться автоматическими противопожарными экранами. Огнестойкость конструкций – EI. При этом они должны быть газонепроницаемыми.
5. Окна для кинопроекторов в зрительный зал также оборудуются устройствами этого типа.

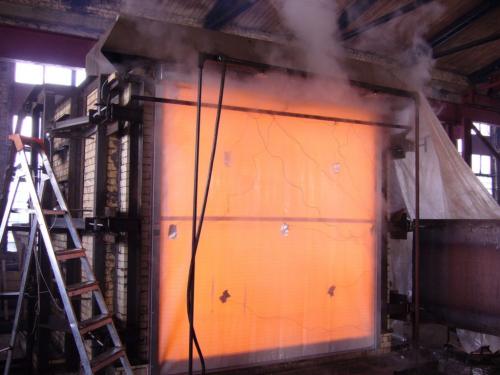

Тестирование противопожарных штор на огнестойкость

Итак, правовая основа есть. Поэтому производители сами разрабатывают технические условия на основе произведенной экспериментальной продукции, которую подвергают тестированию на предмет огнестойкости, газонепроницаемости. Именно тесты дают им право получить сертификат. Несертифицированные изделия нельзя считать противопожарными. В лучшем случая их можно использовать в качестве приспособлений для отделки или защиты строительных конструкций.

И еще один момент. Шторы и противодымные экраны (занавесы) – два разных изделия. Первые закрывают проемы, чтобы не пропустить через себя в смежные помещения огонь, тепловую энергию и часть продуктов сгорания. Вторые смогут сдержать полностью или с небольшими отклонениями дым и продукты сгорания. Огонь и высокую температуры сдержать они не смогут.

Еще одно различие. Первые полностью закрывают собой пожарный проем. Экраны могут закрывать его полностью или частично – на высоту расположения дымового слоя. Последний параметр рассчитывается с учетом материалов горения и интенсивности пожара.

Противопожарные шторы требования. Противопожарные шторы: назначение и характеристики

1 июня, 10:24

Государство предъявляет список требований к оборудованию опасных мест. Предписания о соблюдении правил безопасности установлены в отношении автомобильных стоянок, зданий общественного назначения, офисных помещений, промышленных и производственных точек.

Все перечисленные объекты оборудуются противопожарными средствами. В том числе, противопожарные шторы, которые замедляют распространение дыма и пламени.

Противопожарные шторы включают в себя полотно с армирующей стальной сеткой. Укрепленная ткань имеет внешний слой, пропитанный огнезащитными веществами. Огнемататериал — внутренняя прослойка шторы. Снаружи экран покрывается полиэфирными красками любым цветом по шкале RAL.

С помощью противопожарных штор можно сократить вероятность наступления человеческих жертв и потери дорогостоящего имущества после возникновения пожара.

Защитные конструкции располагают в оконных и дверных проемах. Они опускаются после уведомления пожарной сигнализации. Полотно выпускается из негорючего материала, выдерживающего действие предельных температур.

Предназначение противопожарных штор

Полотно производят из кремнеземной нити. В составе 95% диоксида кремния. Материал выдерживает нагревание до 1200 ⁰С. После взаимодействия с огнем отсутствуют токсичные испарения в атмосферу. В числе конструктивных элементов завесы — короб для электропривода, отсекающая и направляющие шины, а также непосредственно полотно с армированной нитью.

Противопожарные шторы или завесы — относительно новое решение в защите от возгораний. Они используются в просторных помещениях в качестве преграды для пламени и высоких температур. Позволяют защитить масштабные объекты, включая офисы, складские и торговые площади.

В составе конструкции подъемный механизм (электропривод) и автономный источник питания. Завесы также могут работать в ручном режиме при полном отсутствии питания.

Степень защиты штор

Производители выпускают противопожарные шторы разной степени устойчивости. Маркировка EI-15 и более сообщает о времени сохранения защитных характеристик. Наиболее популярной считается противопожарная штора EI 60 , которая способна удерживать открытое пламя в течение 1 часа.

Цифра, указываемая после букв EI означает кол-во минут, в течение которых шторы сохраняют свои защитные свойства.

По признаку назначения защитные преграды классифицируют на:

1. Огнезащитные EI-60, EI-120 и EI-180 . Конструкции предназначены для сопротивления открытому пламени в течение заданного времени. Они полностью перекрывают комнату по высоте.
2. Дымозащитные шторы E-120 . Необходимы для блокировки ядовитых продуктов горения. Устанавливаются в верхней части здания. Их монтируют рядом с системами дымоудаления. Не закрывают помещение по высоте до конца.

Характеристики штор

Производя защитное полотно для штор, мы обращаем внимание на соответствие характеристик:

• Прочность и легкость материала;
• Эластичная и гибкая структура;
• Стабильность под влиянием механического действия, атмосферных явлений;
• Низкая теплопроводность;
• Химическая стойкость;
• Экологичность, отсутствие вредных выделений при взаимодействии с возгоранием;
• Надежная система автоматического опускания.

Типы штор

В зависимости от предназначения шторы классифицируют на:

1. Противодымные . Не дают распространяться токсичным продуктам горения;
2. Огнезащитные . Служат для сокращения площади возгорания, профилактики движения огня в соседние квартиры или помещения.

Управление шторами

1. Ручное управление;
2. Автоматическое управление. Автоматически опускается при сигнале противопожарной системы. Если произошло отключение электрической энергии в связи с чрезвычайной ситуацией, система может активироваться через источник автономного питания. Именно поэтому полезно устанавливать на особо опасных объектах вспомогательные аккумуляторы.

Нормы и правила

При изготовлении систем для преграждения пути огню и дыму производители придерживаются рекомендаций СНиП и ГОСТ. В них приводятся описания и критерии оценки противопожарных преград.

В положениях ГОСТ Р 53307-2009 указана техника проверки на огнестойкость.

ГОСТ Р 53303-2009 регламентирует анализ изделий на дымогазонепроницаемость.

Методика исследования на огнестойкость приведена в ГОСТ Р 53305-2009.

Формы и размеры

Универсальные противопожарные шторы изготавливаются по индивидуальным и стандартным параметрам. Ширина и высота полотна определяется с учетом площади помещения.

Рекомендуется придерживаться модельного принципа и располагать отдельные завесы последовательно. Это поможет огородить объекты разной высоты и длины.

Стандартная толщина полотна достигает 3-7 мм. Оно укреплено стальной жаропрочной нитью. Внедрены системы орошения, позволяющие повысить предел огнестойкости.

Противопожарная штора ei30. Противопожарные завесы для защиты людей и имущества

Несмотря на то, что противопожарные шторы используются относительно недавно, они нашли широкое применение во многих странах мира, в том числе и в России. Популярность штор очевидна, так как этот элемент противопожарной безопасности позволяет в считанные секунды ограничить пространство, в котором началось возгорание, и быстро его локализовать. Противопожарными шторами ei 30 оборудованы многие общественные заведения, культурно-развлекательные комплексы, спортивные сооружения, автозаправки, гаражи, боксы, склады, вокзалы, метрополитены и другие места, где возможны большие скопления людей и имущества.

Применение противопожарных штор

Отменные огнезащитные и противодымные характеристики противопожарных штор ei 30 дают возможность:

• — быстро разделять большие пространства на отдельные сектора;
• — перекрывать проемы дверей, окон, лифтовых шахт, проходов и проездов;
• — использовать их в качестве ограждения для лестниц и эскалаторов;
• — формировать полости (карманы) для отведения дыма в пространство под потолком;
• — защищать от распространения огня на соседние территории и объекты;
• — обезопасить места с повышенной пожароопасностью;
• — использовать их в комплексе с другими системами противопожарной безопасности.

Конструкция штор для защиты от огня

Противопожарная штора ei 30 состоит из многокомпонентного стекловолоконного полотна и армирована нержавеющей проволокой. Рулон противопожарной шторы заключен в аккуратный, эстетически привлекательный металлический короб, который легко монтируется на любую доступную поверхность. Привод шторы может быть ручным или автоматическим. В автоматическом варианте электродвигатель напрямую связан с системой пожарной сигнализации и моментально разматывает штору при поступлении команды от датчиков огня.
