Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Особенности каркаса

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

Основные элементы конструкции

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

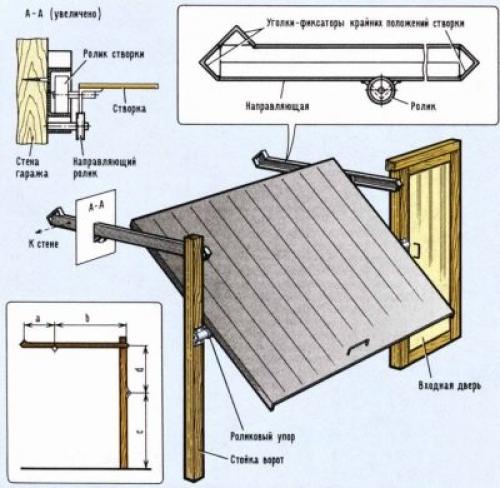

Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.

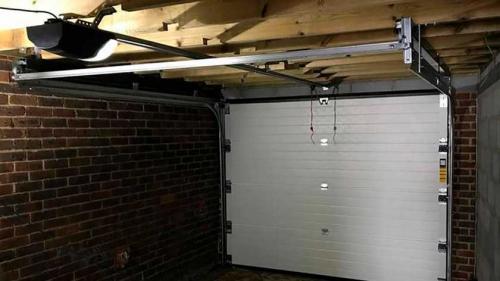

Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.

Как сделать секционные ворота своими руками для гаража. Как сделать секционные ворота для гаража: обычные и с пультом ДУ

Если классические распашные ворота для гаража вас по каким-либо причинам не устраивают, тогда можно сделать секционные. Делимся с вами интересными идеями, которые нашли на просторах интернета.

Процесс изготовления секционных подъемных ворот

В данном обзоре автор показывает, как своими руками изготовить самодельные подъемные секционные ворота для гаража.

Первым делом необходимо будет отрезать с помощью болгарки уголок 50*50 мм по высоте ворот. Потом сверлим отверстия для крепления уголка.

Далее автор нарезает заготовки из металлической пластины для изготовления проушин крепления уголка.

Уголок крепится по бокам и в верхней части проема ворот. Затем они свариваются между собой. В итоге получился П-образный каркас.

Проушины с просверленными отверстиями нужно приварить к уголку в верхней и нижней части, а также посередине в 2-3 местах.

Основные этапы работ

На следующем этапе автор приступает к изготовлению самого каркаса ворот. Для этого надо нарезать заготовки из профильной трубы 40*40 мм.

В нижней части боковин надо просверлить отверстия, чтобы можно было закрепить мебельные ролики.

Боковины из профильной трубы временно привариваем к основному каркасу из уголка, чтобы удобно было выставить вторую боковину.

Далее отрезаем и прихватываем нижнюю часть каркаса ворот. Затем проделываем аналогичную операцию с верхней частью. Только надо оставить небольшой зазор.

Внутри каркаса ворот (посередине) также необходимо будет приварить две перемычки. Потом к ним привариваются еще нижняя и верхняя центральные стойки.

Далее по центру, в месте стыка горизонтальных перемычек необходимо приварить навесы для того, чтобы ворота могли складываться.

Процесс сборки гаражных ворот

После этого срезаем болгаркой прихватки по краям, снимаем каркас ворот и хорошо обвариваем его.

Разрезаем боковины пополам, проверяем как складываются ворота. Потом устанавливаем каркас на место, фиксируем с помощью струбцин и привариваем верхние наружные петли.

Далее устанавливаем крепления с роликами для стального троса и подбираем противовес.

К боковым стойкам основного каркаса (который из уголка) необходимо будет приварить упоры, чтобы ворота поднимались четко до определенного уровня по высоте.

После этого приступаем к изготовлению замка-защелки для ворот.

Чтобы ворота удобно было поднимать и опускать, мастер приваривает к каркасу две самодельные ручки: в нижней и центральной части.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/kak-sdelat-sekcionnye-vorota-dlya-garazha-podyomno-sekcionnye

Подъемно поворотные ворота своими руками. Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Учитывая габариты транспортного средства, размеры корректируются.

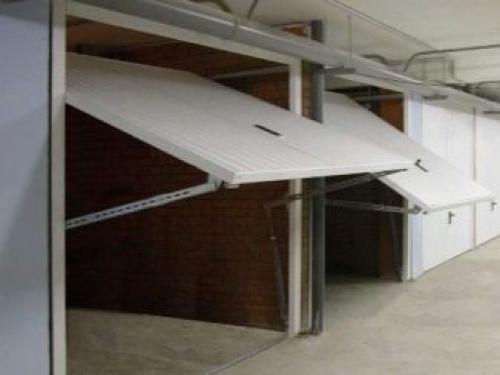

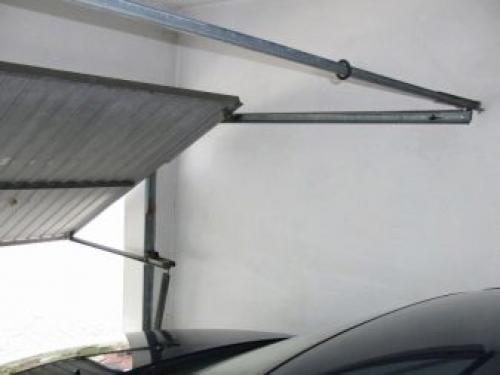

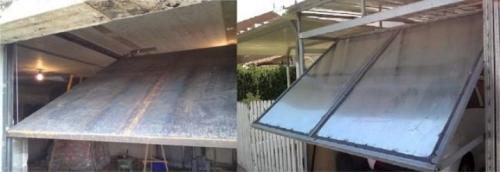

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы , а также спецификой монтажа данной конструкции.

Как сделать ворота в гараже которые открываются вверх. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Любой гараж должен быть оборудован прочными и удобными воротами. Оптимальным вариантом являются гаражные ворота с подъёмным механизмом, изготовленные своими руками.

Такие конструкции имеют массу плюсов на практике, могут быть построены непосредственно владельцем, а также требуют минимальных вложений на расходный материал.

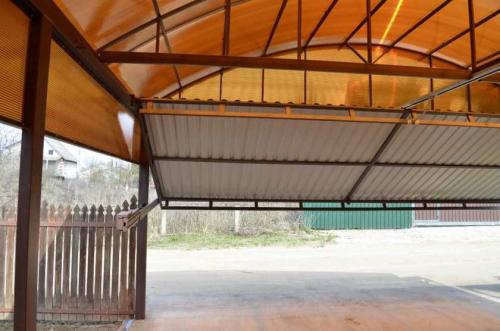

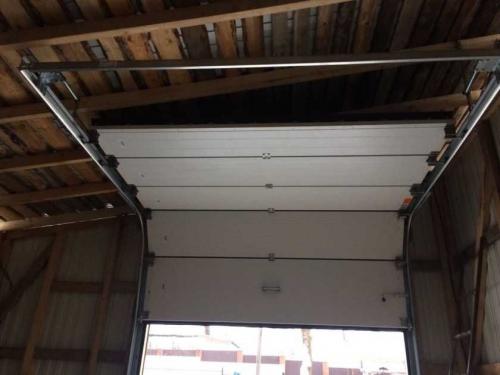

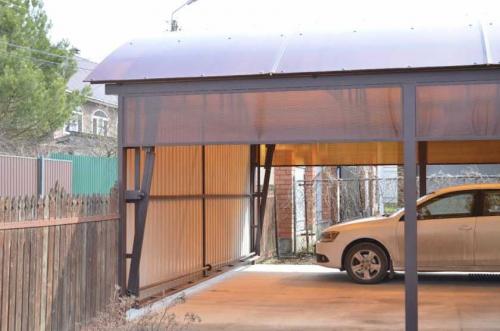

Фото различных вариантов подъёмных ворот для гаража, выполненные своими руками, можно найти на страницах журналов, веб порталах практического строительства.

Преимущества ворот с подъёмным механизмом

В условиях дефицита свободной площади (узкий частный двор или сектор, отведенный под строительство в многоквартирном дворе) подъёмные ворота для гаража являются наиболее практичным выбором.

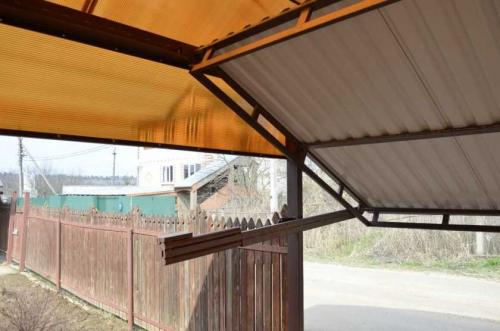

Конструкции подобного типа не требуют дополнительного места для отката воротной пластины, которая в данном случае выводится в свободное пространство под потолочными балками.

Кроме того, к плюсам строительства подъёмных ворот в гараж своими руками следует отнести:

1. Достаточно большое количество пошаговых инструкций и чертежей для самостоятельной работы.
2. Надежная защита гаражного бокса от ветра, дождя. Гараж, оборудованный подъёмной дверью, может быть обустроен в виде теплого помещения. На практике используется не только монтаж внутреннего отопления, но и дополнительное утепление самой воротной пластины.
3. Ворота на гараж отличаются достаточной прочностью, которая защитит помещение, автомобиль, инструментарий от незваных посетителей.
4. Наружная сторона ворот для гаража, выполненных своими руками, может быть оригинально и стильно декорирована самим мастером (роспись красками по металлу или профилю).

К удобству владельцев, опытные умельцы помогают начинающим мастерам ценными советами по строительству ворот в гараж своими руками.

Недостатки подъёмных ворот

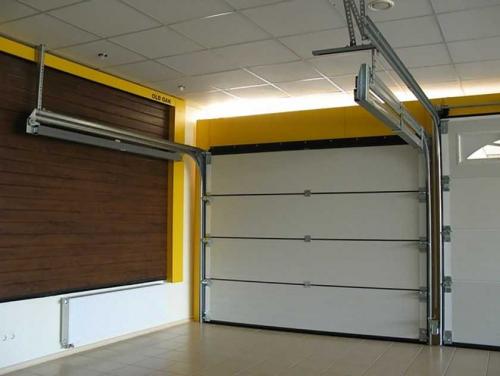

Несмотря на массу практических плюсов, секционные ворота, изготовленные своими руками, имеют и свои недостатки:

1. Монтировать гаражные подъёмные ворота своими руками можно только на проём прямоугольной или квадратной формы.
2. Особое внимание уделяется монтированию крепежей, направляющих пазов, системе противовеса. А в процессе эксплуатации потребуется тщательный контроль за состоянием всех элементов конструкции.
3. Высота проёма уменьшается при поднятых воротах.

Мастеру потребуется качественный чертеж, правильно произведенные расчеты по системе противовесов (с обязательным расчетом максимальной нагрузки).

Принцип устройства подъёмных ворот

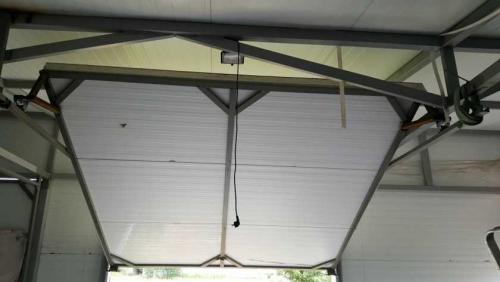

Перед началом строительных работ необходимо понять принцип устройства и действия конструкции подобного типа. Любые ворота с подъёмным механизмом имеют следующие составные детали:

1. Центральная воротная панель, которая выполнена в виде цельной пластины. Чаще всего в качестве основного материала используется металлический профиль.
2. Рама.

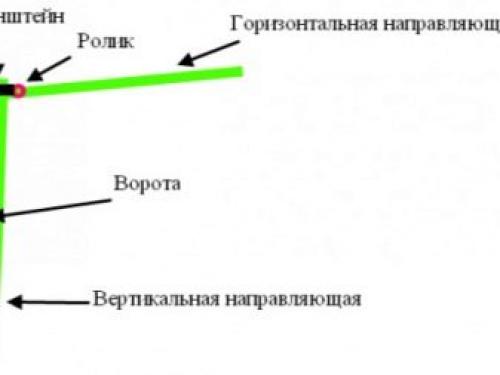

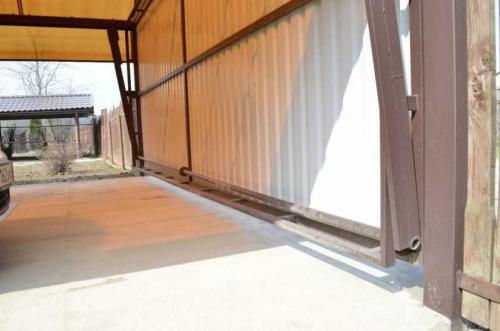

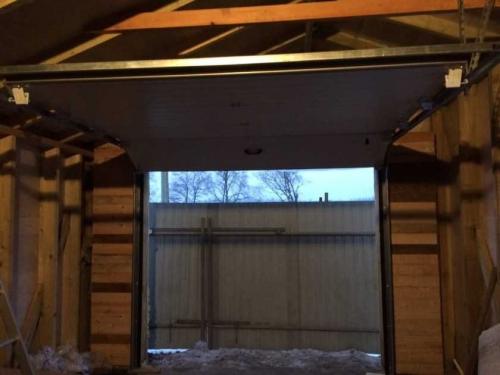

3. Направляющие пазы, по которым воротная панель перемещается в свободное пространство под потолочными балками.
4. Система противовеса, состоящая из симметрично расположенных грузов.

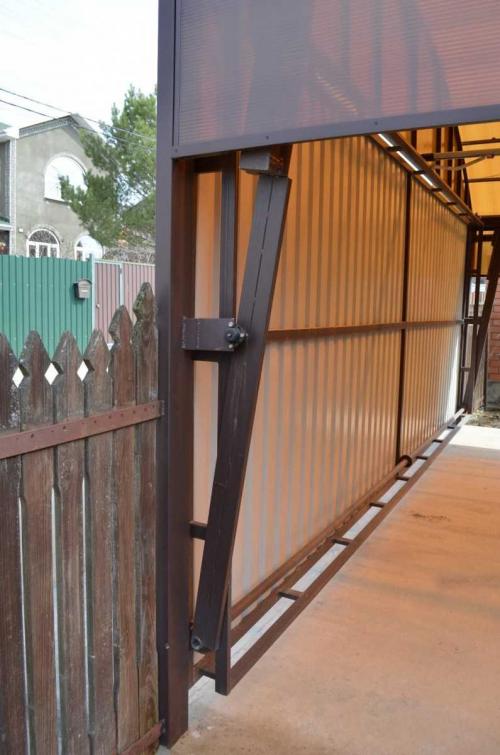

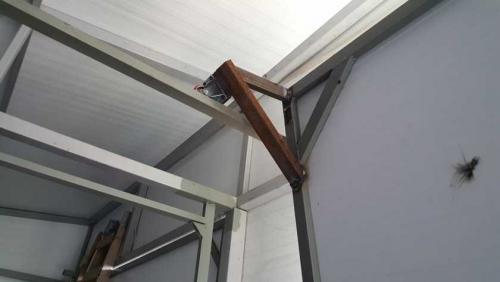

Вместо противовесной системы может использоваться рычажно-пружинный механизм, который позволяет центральной панели свободно перемещаться при минимальном воздействии.

Также в общей схеме конструкции различают ряд вспомогательных элементов: лебедки для удерживания грузов, рычаги и мощные пружины, крепежные детали.

Материалы и инструменты для работы

Для оптимальной работы необходимо организовать площадку достаточной площади. Кроме того, для изготовления подъёмных ворот на гараж понадобится следующий набор инструментов и материалов:

1. Болгарка и сварка для работы с металлическими поверхностями.
2. Профилированные трубы для строительства рамы.
3. Крепежные детали.
4. Гаечный ключ должного размера.
5. Строительный карандаш, рулетка.
6. Уровень.
7. Лебедка и одинаковые грузы для монтирования системы противовесов.
8. Швеллеры для изготовления направляющих конструкций.

Откатные ролики и рычажно-пружинный механизм можно приобрести в магазине строительных товаров, подбирая детали в соответствии с подготовленным чертежом. Понадобятся также инструкции, как построить подъёмные ворота своими руками.

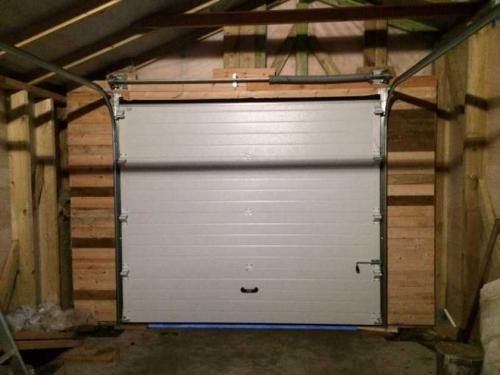

Самостоятельное строительство подъёмных ворот

В первую очередь, мастеру необходимо произвести замеры гаражного проёма, высоту потолка, уровень заливки пола. Эти данные позволят определить, есть ли препятствия к строительству подъёмно-поворотных ворот своими руками.

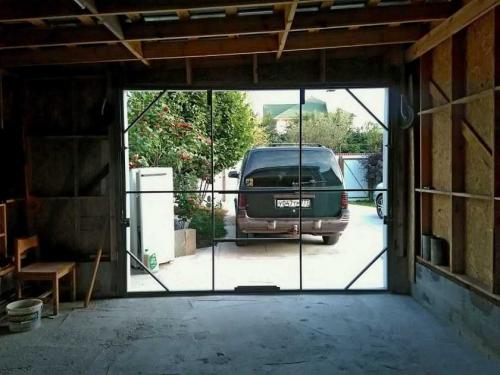

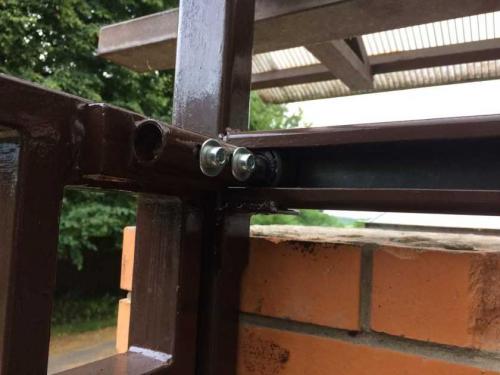

Следующий этап – это изготовление оптимального чертежа, по которому весьма удобно проводить все работы. Далее устанавливают деревянную или металлическую коробку, являющуюся каркасом для подъёмных ворот, монтируют непосредственно саму раму и поворотный механизм (противовесы или пружины).

Обратите внимание!
