Автоматика и приводы для распашных ворот.. Автоматика и электроприводы для ворот
Сегодня обычные гаражные ворота встречаются все реже. Их владельцы в большинстве своем отлично понимают, что их покупка и содержание обходятся неестественно дорого при том огромном количестве неудобств, которые они доставляют. Многие гаражные ворота заедают и требуют серьезных усилий для того, чтобы их открыть . Кроме того, в открытом виде они занимают очень много места и не дают возможности экономить свободное пространство. По этим и еще многим причинам в современных домах все чаще стала появляться автоматика для ворот.
Автоматические ворота загородного дома
Автоматика для ворот — это набор устройств со специальным приводом, которые позволяют осуществлять дистанционное управление воротами. При этом сама конструкция может раздвигаться, подниматься или распахиваться наружу.
Стоит также отметить, что комплект раздвижных, подъемных, откатных или рычажного типа автоматических ворот обеспечивает отличную безопасность.
Такие ворота являются более надежными, нежели старые гаражные. Потому в последнее время набор ворот такого типа все чаще приобретают не только владельцы частных домов, но и хозяева ресторанов, офисов и промышленных предприятий. Кроме всего прочего, автоматика обеспечивает:
- Теплоизоляцию. Вне зависимости от того, какая будет установлена система открытия и закрытия створок (наружу, внутрь, наверх или в стороны), автоматика будет способствовать сохранению тепла в помещении. Это обусловлено тем, что ворота не будут находиться в открытом состоянии ни секундой больше, чем требуется.
- Сохранение свободного пространства. Вы можете посмотреть на фото, почитать отзывы и убедиться, что, например, комплект раздвижных/сдвижных, поворотных автоматических или рычажного типа ворот практически не занимает свободного пространства вокруг гаража. Особенно если речь идет об обустройстве пригаражной территории небольшой площади.
- Отсутствие физических нагрузок. Комплект раздвижных/сдвижных, поворотных автоматических ворот или автоматических створок рычажного типа избавит вас от необходимости выходить из своего транспортного средства и вручную открывать ворота. Отныне этим можно управлять дистанционно при помощи пульта управления. О том, как это делать, можно почитать в инструкции.
Бюджетная автоматика для распашных ворот. Типы автоматики для распашных ворот.
Отечественный рынок предлагает потенциальным клиентам возможность оформить покупку следующих разновидностей автоматики:
- линейная ;
- рычажная ;
- подземная .
Все они адаптированы под конкретные размеры створок, имеют индивидуальные условия проведения монтажа. Продукция предусматривает ряд ограничений по эксплуатационной температуре, требуемой для открывания и закрывания ворот.
Линейный привод.
Наиболее распространенным типом на сегодняшний день является линейный. В этом случае систему открывания можно расположить сверху, снизу, либо в центральной части створок, в зависимости от предпочтений заказчика.
Полноценная работа достигается за счет применения червячного редуктора, функционирующего совместно с силовым агрегатом в блоке. Питание происходит от переменного тока 24 или 230 В.
Применение подобного варианта автоматизации характеризуется сравнительно доступной ценой, что является весомым преимуществом. Кроме того, конструкция предусматривает применение очень узких столбиков, за счет чего обеспечивается экономия свободного пространства.
Весомое преимущество заключается в замедлении хода при открывании и закрывании. Система получает возможность сохранять работоспособное состояние на протяжении длительного периода времени. Если внезапно прекратится подача тока к системе, ворота не заблокируются – открыть их можно будет вручную.
Таким способом, как правило, монтируют автоматику для распашного вида ворот, но градус открытия ограничивается 90 градусами. По мнению специалистов, это весомый недостаток – из-за него проезд автомобильного транспорта через ворота значительно сужается.
При подборе следует обратить внимание на то, что червячный привод может использоваться в составе створок, имеющих вес до 800 кг. Предельный показатель ширины будет составлять пять метров. Если заказчик нуждается в монтаже более массивной конструкции, придется провести замену электрического двигателя на гидропривод .

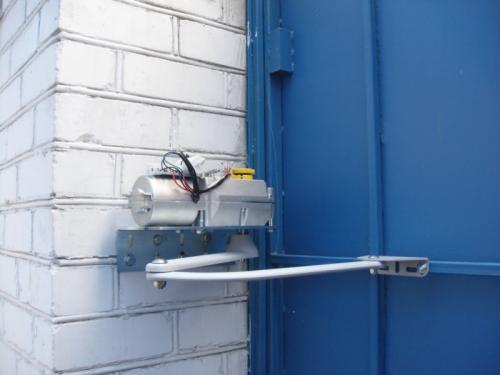

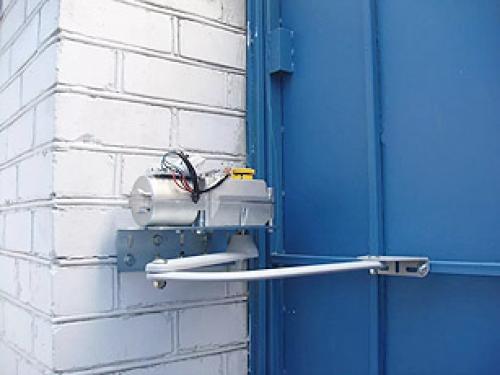

Рычажный привод.
Второй по популярности вид автоматики – конструкция распашных ворот с рычажным приводом. Причиной тому является небольшая стоимость и приспособленность к самостоятельному монтажу. Вес конструкции составляет всего 14 килограмм.
Сравнительно с прочими системами, функционирование рычажного привода осуществляется по схеме независимого хода рычагов. Применение замедляющих устройств не требуется, чего не скажешь о моделях червячного типа. Результат – увеличение срока эксплуатации автоматики и возможность открывания створок ворот на внушительные 120 градусов.
Эксперты отмечают, что применение таких конструкций рекомендуется только при наличии широких колонн. Следует отметить, что рычажный привод способен эксплуатироваться в составе монолитных ворот, а вес конструкции должен составлять не более 600 килограмм.

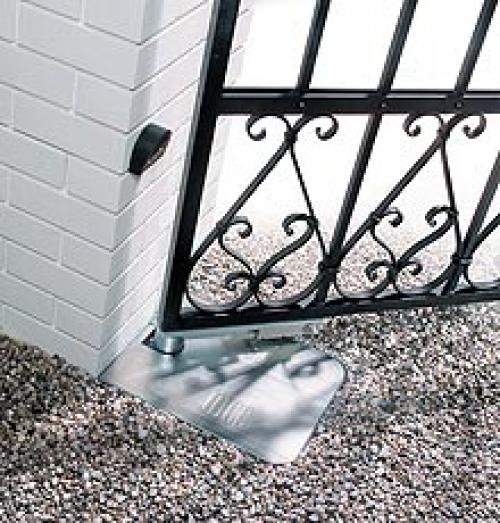

Подземный привод.
Отдельного упоминания заслуживает подземный способ привода ворот. На профильном рынке это самая современная конструкция. Она полностью скрывается, поэтому не может портить внешний вид створок и прилегающего участка в целом.
Защитить рабочие узлы от появления ржавчины позволяет монтаж защищенного короба. Его располагают на одинаковом уровне с проезжей частью под петлями. Таким образом, работа оборудования будет полностью скрытной, заметить какие-либо элементы системы будет очень сложно.
Второе преимущество подземного привода заключается в наличии широкого угла открытия створок. Он составляет 110 градусов. Внеся ряд технических изменений, можно и вовсе получить угол 360 градусов. Интересно, что такой механизм функционирует плавно и тихо, а подвижные элементы надежно защищены.
Поскольку это передовая система, серьезные недочеты в конструкции полностью отсутствуют. Монтажные бригады отмечают, что подземный привод способен поднимать и опускать створки весом до 900 килограмм. Максимальная совместимая ширина – пять метров. Единственный недостаток для покупателя – необходимость применения профильных знаний для монтажа. Соответственно, работы по установке подземного привода следует доверить профессионалам.
Приводы для ворот. Автоматика
Стоит рассмотреть все особенности автоматики. Благодаря устройству открываются, а также закрываются ворота. При этом нет надобности в дополнительных движениях, достаточно нажать на одну кнопку.
Все чаще используют приводы, ведь именно они обеспечивают комфортные и удобные условия для владельца.
Комплект привода для ворот можно купить, или же самостоятельным образом сделать. Последний вариант станет оптимальным вариантом для владельцев таких приборов:
- понадобится для изготовления конструкции автомобильный домкрат. К двум реечным домкратам присоединяется мотор с редуктором. Для эффективной защиты винта домкрата следует его приделать. Для большего срока службы изделия следует обрести гофру, затем натянуть ее на винт. Для того чтобы управлять приводом для распашных ворот, следует использовать кнопку сигнализации;
- прикрутите мотор;
- в качестве поворотного механизма будет выступать антенна;
- наиболее простым способом сделать данное изобретение является актуатор с якорным мотором. Недостаток состоит в не синхронной работе устройства. От данного недостатка достаточно сложно избавиться.
Среди недостатков самодельных изделий стоит отметить их короткий срок эксплуатации. Они в короткий срок ломаются, чаще всего не подвергаются ремонту.
Неприятности могут сопутствовать не только рабочий процесс, но и дальнейшее использование изделия.
Обратите внимание! Для продолжительного срока использования специалисты советуют покупать готовые приводы для откатных ворот, например. В этом случае их установку следует делать самостоятельно, что сэкономит вам денежные средства.
Автоматика для распашных ворот своими руками. Автоматика для распашных ворот: виды приводов
Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

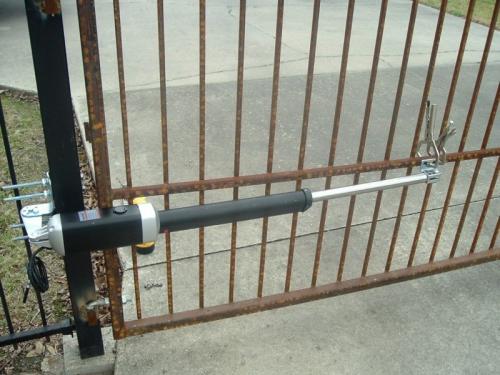

Линейный привод

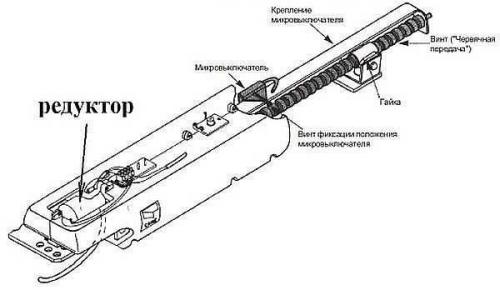

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или тянет ее.
Линейный привод автоматики для распашных ворот
Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

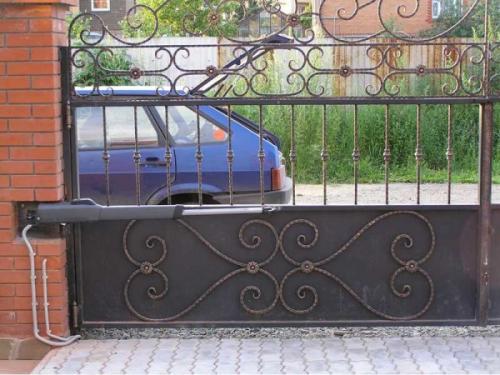

Пример установки линейного механизма для открывания ворот и калиток
Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.
Рычажный привод

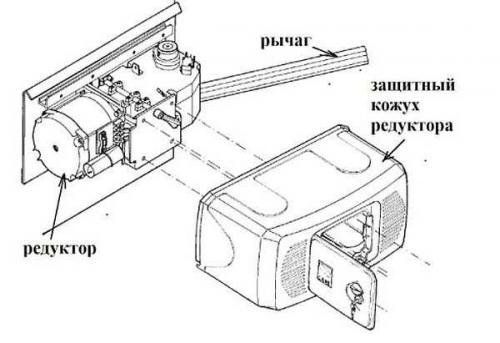

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

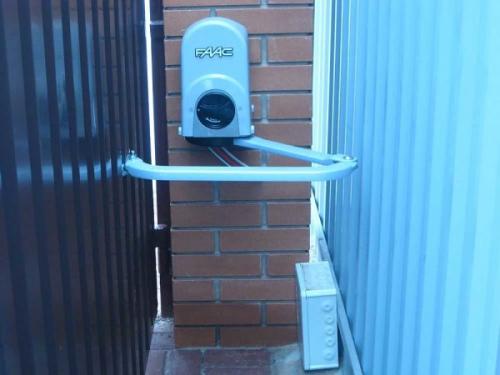

Автоматика для распашных ворот рычажного типа
Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

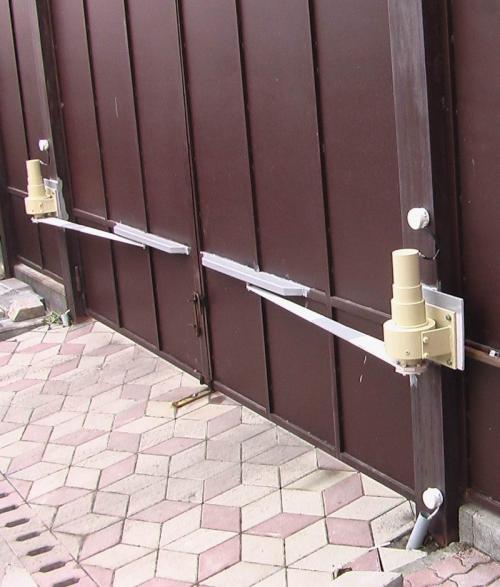

Рычажный привод для автоматического открывания ворот
Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

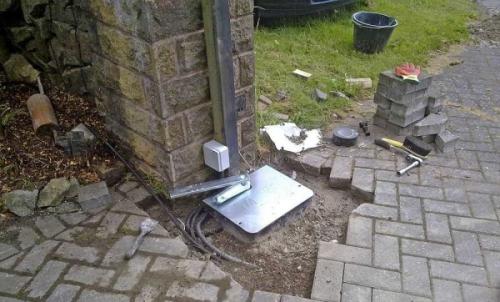

Пример установки подземного привода
Какой выбрать тип
Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

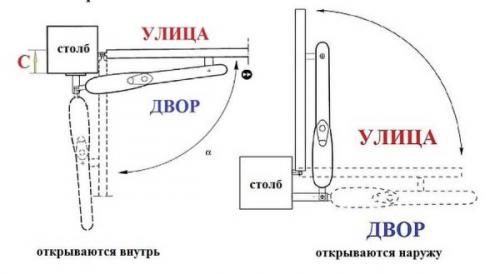

Схемы установки линейного механизма открывания ворот внутрь и наружу
При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.
Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.
Дополнительная комплектация
В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

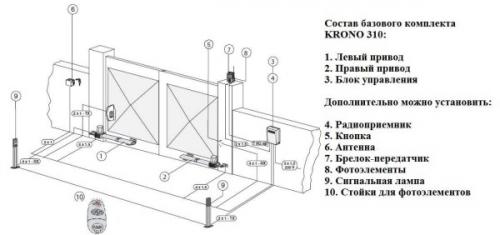

Пример основной и дополнительной комплектации
Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.
Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.
Что потребуется при покупке
При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.
Рычажная автоматика для распашных ворот. Какой лучше
Нельзя сказать, что один механизм автоматического открывания ворот лучше другого, у каждого найдутся свои плюсы и минусы.
Линейный – самый доступный по цене и единственно пригодный для установки на узкие опорные столбы. Но у него есть несколько недостатков:
- медленная работа – на открытие и закрытие створок требуется довольно много времени, так как в конце движения происходит замедление;
- сам механизм за счет своего объема сужает свободный просвет ворот;
- открытие происходит не более чем на 90 градусов;
- чтобы створки плотно закрывались и стопорились в определенной точке, механизм нужно дорабатывать.
Автоматическое открывание ворот с помощью более дорогого рычажного механизма происходит плавнее и быстрее, а угол открытия увеличен до 120 градусов. Он выдерживает повышенные нагрузки, может устанавливаться на створки с большой площадью и весом, но для монтажа силового блока нужна достаточная площадь опоры, на столб из круглой или профильной трубы его не установить.
Самым долговечным и мощным считается подземный механизм с рычажным приводом, но для его надежной работы необходима качественная гидроизоляция блока. Его можно ставить даже на прозрачные и секционные 3D-ворота, не афишируя присутствие автоматики. Но и заплатить за все эти плюсы придется немало.
Особенности распашных ворот с автоматикой
Любая автоматика для ворот – распашных, откатных или подъемных – требует подключения к электрической сети. Оно выполняется проводами в защитной оболочке – гофрированной трубе или кабель-канале. Лучше всего прокладывать их под землей.
Механизм открывания распашных ворот имеет свои особенности, часть которых выгодно отличает их от автоматики других типов.
Достоинства
Механизмам, отвечающим за автоматическую работу распашных створок, свойственна простота конструкции, неприхотливость в эксплуатации и долговечность. Он легко справляется с нагрузками, присущими частным владениям. А для промышленных объектов с увеличенной интенсивностью движения транспорта подбирают устройства с усиленными элементами.
К плюсам таких систем относятся:
- возможность установки на ограниченной площади на участках, где невозможно поставить откатные ворота;
- возможность открывания ворот как во двор, так и на улицу;
- простота монтажа и самих ворот, и механизмов;
- доступная стоимость автоматики и её установки;
- возможность использования для створок из любых материалов;
- возможность размещения в любой части створки.
Как правильно сварить гаражные ворота: советы профессионалов
Недостатки
Механизм автоматического открывания ворот распашных очень чувствителен к ветровой нагрузке, особенно к шквалистым порывам ветра. Этот момент нужно учитывать, предусматривая дополнительные упоры и выбирая устройства с запасом прочности. Есть у них и другие минусы.
- Оборудование может заедать и выходить из строя при изменении геометрии ворот – их провисании, деформации петель, усадке столбов.
- Площадка перед воротами всегда должна быть чистой и свободной от любых препятствий.
- При использовании устройств без концевого выключателя требуется установка опор для створок.
- Для долгой и бесперебойной работы механизм для открывания ворот необходимо регулярно осматривать, смазывать.
- На открывание и закрывание створок требуется в среднем 16-20 секунд, что может раздражать людей, не отличающихся терпеливостью.
Особенности выбора
Выбирая механизм открытия ворот распашных, приходится учитывать немало важных факторов. Без этого вы либо просто не сможете установить его, либо он раньше времени выйдет из строя. Основные критерии выбора следующие:
- вес створки;
- конструкция створок, их парусность, зависящая от степени заполнения (на глухие ворота ветер воздействует с максимальной силой);
- направление открытия распашных ворот с электроприводом – наружу или внутрь;
- мощность механизма, допустимая нагрузка;
- температурный диапазон работы, устойчивость к морозам;
- расстояние от столба до створки (для линейных механизмов);
- габариты конструкции, их влияние на размер открытого проема;
Стоимость оборудования и его марка тоже имеют значение. Лучше приобрести качественный линейный механизм, чем самый недорогой рычажный, несмотря на то, что последний считается более надежным.
Как сделать засовы и запоры для ворот – инструкция
Марки и производители
Решив сделать автоматическое открытие ворот, вы не испытаете проблем с выбором подходящего оборудования – его выпускают как наши, так и зарубежные производители. Перечислим самые популярные марки и их особенности.
Автоматика для распашных ворот наружу. Распашные ворота и виды приводов
Автоматика для распашных ворот может иметь разные механизмы приводов. Наиболее популярными выступают линейные, разделяющиеся на два типа. Это устройство отличается невысокой стоимостью, его можно ставить даже в условиях узких стоек. Линейная автоматика сдвигает створки, как внутрь, так и на улицу, достигая прямого угла.
Работа линейного механизма предельно проста: двигатель приводит в движение винт, осуществляя эту работу посредством редуктора. К винту прикреплена гайка, которая перемещается, за счет чего открываются и закрываются плоскости.
Как выбрать автоматику для распашных ворот
Гидравлика тоже не отличается сложностью работы: электродвигатель воздействует на шестеренки, что находятся в насосе. За счет этого происходит проникновение масла в цилиндр гидравлического вида. Здесь создается давление, масло способствует перемещению штока.
Как выбрать автоматику для распашных ворот
Устройство рычажного типа позволяет плавно и аккуратно управлять створками. Конструктивные особенности этой конструкции не требуют замедления движения ворот во время окончания процесса их закрытия. Здесь вся работа лежит на моторедукторе (механизм, совмещающий электрический двигатель или обычный редуктор). Он крепится к стойке, что не движется, перемещением управляет специальный рычаг, что закрепляется там же.
Как выбрать автоматику для распашных ворот
Приводы, находящиеся под землей, размещают возле столбов, они не видны посторонним. Это устройство разворачивает створки до развернутого угла.
