Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

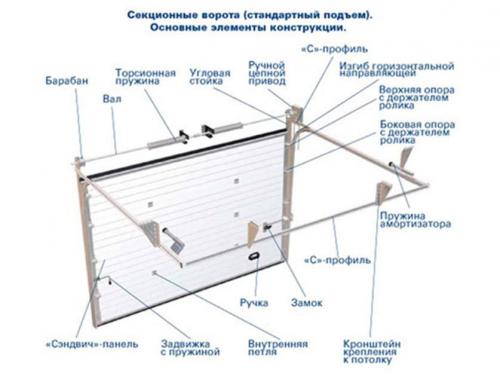

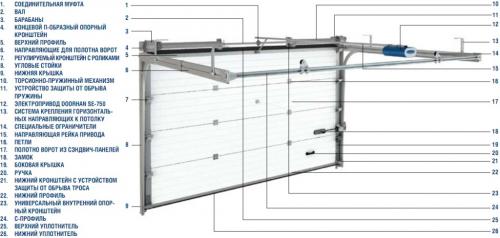

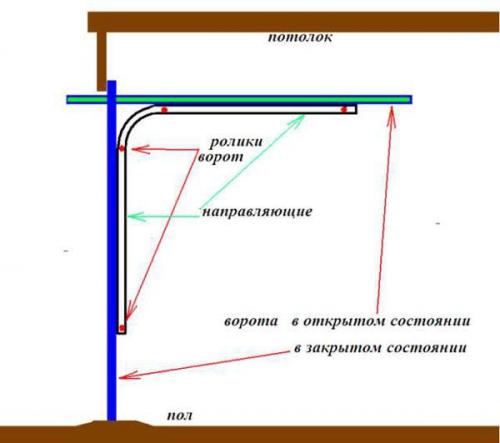

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

• Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.



  Какие параметры нужны и важны

• Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
• Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
• Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
  • площадь ворот до 8 м2,  добавляют 400 мм.
  • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
  • низкий подъем (глубина вхождения) — прибавить надо 550 мм;
  • высокий подъем — прибавить надо 65 мм и 850 мм.



Установка секционных ворот с торсионом. Секционные ворота своими руками — поэтапный процесс установки

Секционные ворота используются сегодня для утепления и герметизации разных (в том числе гаражных) помещений. Подобные конструкции состоят из пружины, поглощающей колебание полотна, другой фурнитуры и направляющих. Само полотно оборудуется специальными механизмами, предназначенными для дистанционного открывания/закрывания посредством пульта, идущего в комплекте.

Секционные ворота

Секционные ворота встречаются преимущественно в тех помещениях, где ограничено свободное пространство. При открывании полотно поднимается вверх, что существенно экономит свободную площадь.

Конструкция секционных гаражных ворот

Внимание! Воротные панели, которые выполняются в любом цвете, при изготовлении покрываются специальным полимерным напылением, защищающим конструкцию от коррозии и обеспечивающим длительный эксплуатационный срок.

При желании в полотно можно встраивать прочное акриловое окно в целях освещения гаража, а благодаря утепляющим сэндвич-панелям конструкция способна работать в достаточно широком температурном диапазоне (от -50ᵒС до +70ᵒС).

Конструкция ворот

Также стоит выделить безопасность подобной конструкции, ведь закрывание обеспечивает специальная запорная система, которая дает возможность автоматически блокировать панель непосредственно после поднятия. При грамотной эксплуатации и четкому следованию инструкции изготовителя конструкция прослужит порядка десяти лет без ремонта и замены отдельных элементов. А теперь выясним, как собрать секционные ворота своими руками .

Схема ворот

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Внимание! Гаражи, выстроенные ранее, зачастую не отвечает нынешним строительным стандартам, вследствие чего ворота производят в различных модификациях.

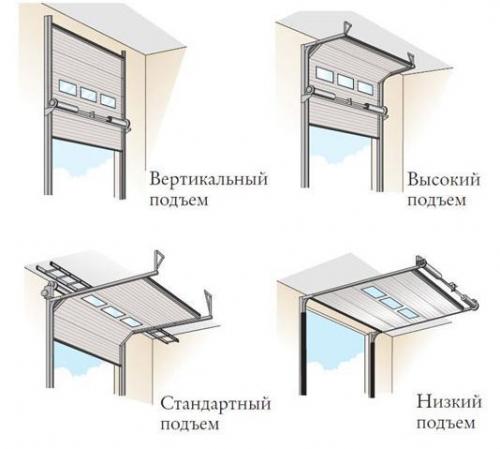

Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Узнайте мастер класс от подписчика, как увеличить высоту гаража , из нашей новой статьи.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

• торсионного вала;
• наматывающих шкивов;
• балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Цены на секционные ворота

Секционные ворота

Этап 1. Подготовка оборудования

Инструменты

До того как приступить к работе, следует подготовить все необходимые инструменты.

1. Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
2. Электродрель для крепления отдельных элементов на высоте.
3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Внимание! Приведенный перечень инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

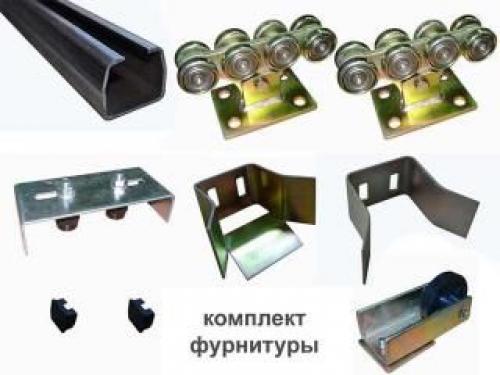

Фурнитура

Этап 2. Замеры

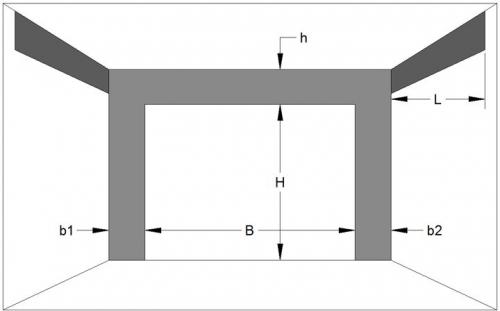

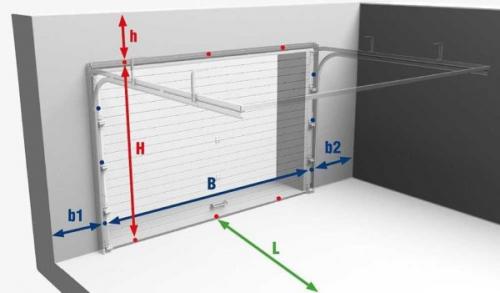

Схема для замеров

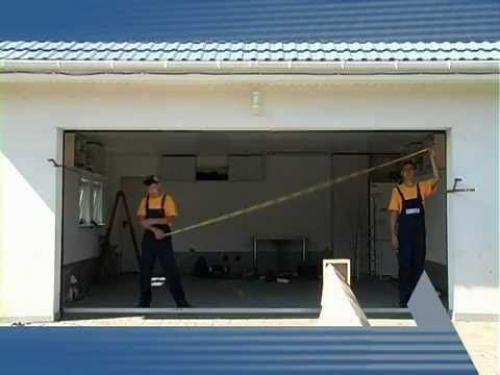

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

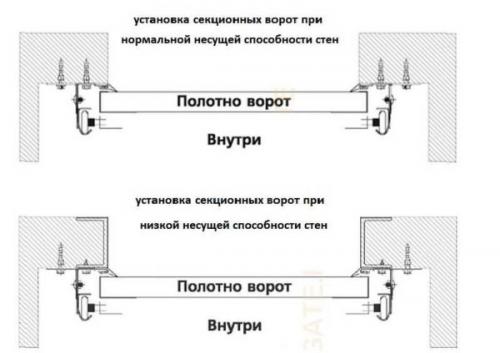

Этап 3. Подготовка проема

Подготовка проема

Замеры

После замеров и подготовки инструментов заказываются сами ворота . Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.

Источник: https://mebel-doma23.ru/novosti/ustanovka-vorot-svoimi-rukami-poshagovaya-instrukciya-preimushchestva-otkatnyh-vorot

Установка секционных ворот алютех своими руками. Как правильно установить ворота?

Монтаж секционных ворот – это процесс, осуществлять который следует пошагово. И первое, что предстоит сделать – это подготовить соответствующие инструменты:

• Молоток;
• Плоскогубцы;
• Уровень и рулетка;
• Дрель с набором сверл разного диаметра.

При этом не следует забывать и о правилах техники безопасности, призванных сохранить жизнь и здоровье мастера! В процессе работы непременно должны использоваться защитные очки, плотные прорезиненные перчатки и каска для защиты головы.

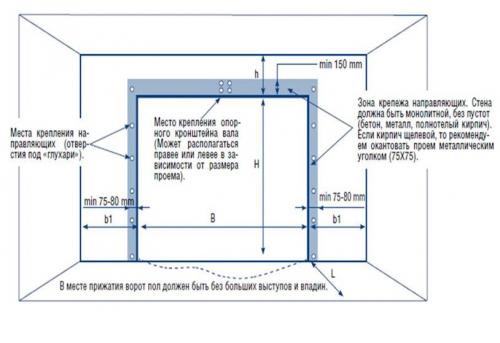

Подготовка дверного проема

Для того чтобы вмонтированные ворота эксплуатировались не один год, особое внимание следует уделить именно процессу подготовки дверного проема.

Высота гаражного проема – произвольное значение, однако правильность выбранных габаритов специалисты рекомендуют проверять очень простым методом: к фактической высоте ворот прибавляется еще 50 см, используемых в дальнейшем под притолоку. В случае если устанавливаемые ворота оснащены электрическим приводом, это значение автоматически следует увеличить еще на 50 см.

Притолока – это одна из ключевых частей конструкции, на которую в дальнейшем будут крепиться ворота. Именно поэтому она должна выполняться из прочных материалов, способных выдержать нагрузку. Оптимальный вариант – деревянные брусья или металлические листы. От популярного ныне гипсокартона целесообразнее будет отказаться, ввиду его хрупкости.

Возможный вариант выполнения притолоки

Гораздо меньшая нагрузка приходится на заплечики, однако и их следует изготавливать из прочного материала для последующего закрепления направляющих.
После того как будут завершены работы по монтажу, гаражный проём следует оштукатурить и выровнять в местах стыков. Таким образом существенно увеличится теплоизоляция помещения, а также плотность прилегания конструкций друг к другу.

Процесс монтажа ворот

Приступая к монтажу панелей секционных ворот Алютех, следует помнить, что это достаточно дорогой материал, обращаться с которым нужно очень бережно.

Перед установкой обязательно нужно нанести разметку на предполагаемые места креплений конструкции и направляющих. Все замеры должны быть выполнены с точностью до миллиметра, ведь перекосы в воротах такого рода просто недопустимы!

В случае если на поверхности притолоки остались незначительные неровности, их можно компенсировать с помощью металлических прокладок разной толщины. Эти прокладки подкладываются под саморезы, с помощью которых крепится вся система.

Однако прежде чем приступать к монтажу деталей, важно тщательно изучить инструкцию, поставляемую производителем. В ней могут быть указаны специфические детали, применимые исключительно для конкретной модели.

После этого можно приступать к установке крепежного механизма, а также механизма для подъема ворот. Если здесь наметится хотя бы незначительный перекос, система наверняка в скором времени даст сбой. Именно поэтому даже на идеально ровной поверхности следует постоянно совершать проверку уровнем.

Предполагаемые места крепления

Следующий пункт – это установка как горизонтальных, так и вертикальных направляющих, а также соединительного элемента – так называемой С-планки.

Последний этап – это непосредственный монтаж полотна на предварительно вкрученные кронштейны. В своем большинстве этот элемент поставляется уже в собранном виде, однако если панели пришли к заказчику в разрозненном виде, их можно быстро скрепить, соединяя кронштейны роликов и петли.

Начинать сборку рекомендуется с нижней части полотна.
Выполнять непосредственный монтаж целесообразнее будет в паре с кем-либо, для того чтобы избежать перекоса полотна. Ознаменует же окончание работ установка ограничителя хода и потолочного электропривода. Далее работоспособность системы необходимо проверить вручную и только после этого переходить к полноценной эксплуатации ворот.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/ustanovka-sekcionnyh-vorot-svoimi-rukami-vidy-montazha-sekcionnyh-vorot-chertezhi-i-shemy

Установка секционных ворот дорхан. Устройство подъемного механизма

Ворота открывают до того уровня, пока нижняя сторона покрытия не приведет в действие ролик, установленный вверху направляющей. В таком приподнятом состоянии конструкцию фиксируют деревянными планками.

На нижнем ролике есть трос, его край приподнимают наверх, просовывают через верхнее скользящее колесо, прикрепленное к боковой опоре. Далее его заводят на второе колесо, монтированное изнутри профиля. Тросик протягивают поверху до перемычки. На пластинке во внутренней части направляющей ослабляют болт и пропускают край троса. В итоге его помещают в специальное углубление, а крепежный элемент максимально затягивают.

На этом этапе на стойке выбирают промежуточное положение, в идеале — в центре. Затем регулируют пружину и натягивают ее. Она установлена на опоре. Крепят изделие к 4 болтам. Чтобы установить нужное натяжение пружины, ворота приподнимают на высоту 100 см (на уровне первоначальных отметок) и полотно опускают.

Установка автоматических ворот на гараж. Разновидности конструкции секционных ворот

Секционные ворота представляют собой серьезную конструкцию, совокупность механизмов, секций, полотна, которые передвигаются внутри помещения, по специальным направляющим. Последние особым образом закреплены под потолком.

Современный рынок содержит большое разнообразие въездных систем, отличающихся размерами, иными параметрами. Это позволяет применять их в быту, промышленности.

Преимущества секционных конструкций:

• необходимость минимальной свободной площади, как внутри, так и снаружи помещения;
• разнообразие внешних обрамлений;
• легкость проведения монтажных работ;
• надежность конструкции;
• пожаробезопасность;
• получение высокого уровня звуко- и теплоизоляции;
• автоматическая блокировка системы при выходе механизмов из строя;
• удобство дистанционного управления.

Помимо явных преимуществ, нужно отметить пару недостатков:

• высокая стоимость, особенно в сравнении со стандартными стальными конструкциями;
• дороговизна сервисного обслуживания.

Подъемно-секционные системы можно условно разделить на:

1. Гаражные: ставят в гаражах, частных домах. Конструкция легко монтируется, может быть установлена взамен уже существующей.
2. Промышленные: ставят на строительных, промышленных объектах. Предполагают наличие постоянной нагрузки высокой интенсивности.

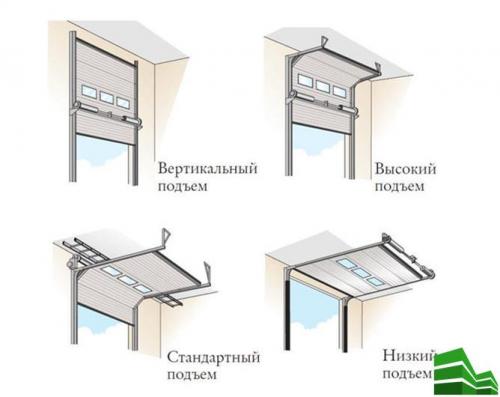

Конструкции вертикального подъема
