Ворота распашные деревянные своими руками. Ворота деревянные своими руками — подробная инструкция
Ворота деревянные, выполненные своими руками, – не только прекрасная защита вашего участка, но и элемент декоративного оформления. Такой податливый обработке и недорогой материал, как дерево, прекрасно подойдет для собственноручного создания распашных ворот, которые станут гармоничным дополнением всего ограждения.
Ворота деревянные своими руками
Обычно для изготовления ворот не используется дорогостоящая древесина ценных пород, ее с успехом заменяет лиственница, устойчивая к гниению и воздействию влаги. При этом каркас ворот может быть также выполнен из дерева или заменен на более прочный металлический, ведь несмотря на все достоинства древесины, она обладает рядом недостатков:
- срок службы – не продолжительный;
- механическая прочность – недостаточная;
- возгораемость – высокая.
Образец деревянного забора
Поэтому в данной статье мы расскажем о том, как сделать качественные ворота деревянные своими руками, с учетом всех отрицательных качеств материала.
Подготовим все необходимое для изготовления ворот
Рассмотрим, какие материалы и инструментарий понадобятся для изготовления распашных ворот с калиткой, которые будут установлены на деревянные столбы-опоры.
Прежде, чем приобретать пиломатериал, следует определиться с высотой ворот (не менее 120 см), размером калитки и учесть, что надежные столбы-опоры заглубляются в грунт на 1 метр.
Из пиломатериалов понадобятся:
- рейки или штакетник с сечением больше 20х40 мм для обшивки каркаса;
- бруски сечением не менее 40х40 мм для изготовления каркаса калитки;
- брус круглого или квадратного сечения диаметром или шириной грани не менее 100 мм для опор ворот (лучше остановить выбор на дубовых балках, как наиболее прочных).
Для обработки древесины заранее следует приобрести паяльную лампу для обработки заглубленной части столбов, кисть и антисептический раствор для пропитки всех деревянных элементов.
Пригодится и ряд следующих инструментов для обработки древесины, сборки и установки ворот :
- электролобзик или ножовка по дереву;
- рубанок (если пиломатериал требует обработки);
- шуруповерт или отвертка, винты-саморезы;
- дрель;
- рашпиль, чтобы исключить появление заноз на торцах;
- бур садовый (Ø30 см), лом и отвесы, чтобы вырыть ямы для опорных столбов;
- емкость для замешивания бетона и сухие компоненты для смеси (цемент, щебень и песок);
- карандаш, рулетка, уровень, угольник.
Из металлических элементов понадобятся:
- щеколда, петли для калитки;
- два навеса для ворот;
- петли для навесного замка (при необходимости, для запирания ворот снаружи).

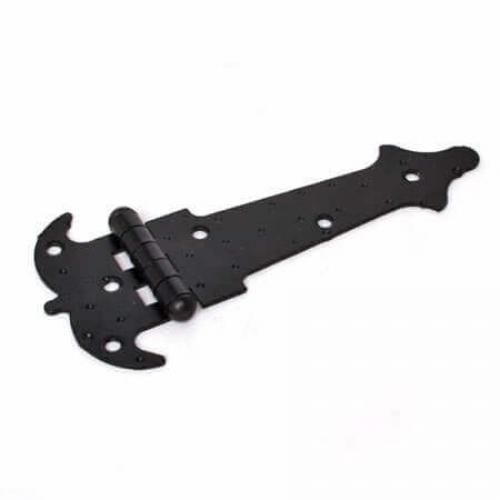

Фигурная петля — стрела
Расчеты и проект
Перед тем, как установить опоры, проведите все измерения на местности, определив не только высоту, но и длину ворот (каждой створки), расстояние между опорами и место расположения калитки. Нарисуйте на бумаге схему будущих ворот с указанием всех размеров.
Деревянный каркас ворот своими руками. Каркас из древесины
Строить деревянные ворота своими руками, в которых из древесины вырезается не только обшивка, но и элементы каркаса, несколько сложнее, чем комбинированные. В этой работе главное – обеспечить максимальную точность измерения деталей. Недочеты в их обработке сразу бросаются в глаза, и устранить их весьма затруднительно.
Схема углового соединения рамы ворот с навеской: а – угловое соединение рамы деревянных ворот, б – навеска на железобетонные столбы, 1 – железобетонный столб, 2 – рама створки, 3 – амбарная петля, 4 – накладка, 5 – слега, 6 – гвозди.
Обеспечить достаточную жесткость конструкции из брусьев и досок довольно трудно. Соединение перекладин и стоек створок необходимо осуществлять в шип-паз. Шипы устраиваются на горизонтальных элементах, а пазы – на вертикальных. Дополнительно каркасы усиливаются укосинами и центральными перекладинами.
- Для стоек, перемычек и центральной перекладины нужно использовать брус сечением не менее 50 х 70 мм.
- На укосины пойдут бруски 50 х 50 мм.
- Для обшивки используются доски 100 х 25 мм.
Установка деревянных ворот производится после:
- вкапывания столбов;
- строгания древесины;
- ее распиливания на заготовки;
- сборки рам;
- обшивки вагонкой;
После строгания и распиливания все заготовки обрабатываются антисептиком и антипиреном. Соединения в шип-паз необходимо закреплять нагелями. Для этого сквозь шипы-пазы в створках высверливаются отверстия, в них забиваются деревянные стержни большего сечения. Дополнительно в местах сцепления элементов рамы в заранее просверленные отверстия вкручиваются саморезы. Диаметр отверстий должен быть несколько меньшим, чем сечение крепежа. Перед окончательным стягиванием элементов каркас проверяется на прямоугольность (способ проверки описан выше). При необходимости она восстанавливается легким постукиванием по торцевым частям рамы киянкой.
После сборки стоек и перекладин к раме крепятся укосины. Они идут от угловых частей каркаса к центральной перекладине. Разметку перед обрезкой укосин лучше проводить, приложив бруски к собранной раме. Угловые части брусков будут обрезаться в форме буквы «Г», а торцы у перекладин – под углом в 45°. Доски крепятся к створкам саморезами. К горизонтальным перекладинам прикручиваются петли. Теперь ворота навешиваются на столбы.
Если вы решили, что и опоры ворот должны быть деревянными, устанавливайте балки из лиственницы или дуба. Кроме обработки антисептиком и антипиреном, погружаемую в грунт часть столбов нужно обмазать растопленным битумом.
Деревянный каркас для ворот из профнастила. Установка столбов под ворота
Представьте створку ворот, навешенную на столбе, как флаг с жёстким полотном. Здесь действует обычное правило рычага, точка опоры которого расположена близко к поверхности земли. При этом нагрузка на «флагшток» возрастает соразмерно с удалением от оси, то есть чем длиннее створка, тем сильнее будет выворачивать столб. Поэтому примем за правило, что подземная часть столба не должна быть меньше надземной, а если длина створки более чем в полтора раза больше высоты, разница этого расстояния добавляется к глубине заглубления.

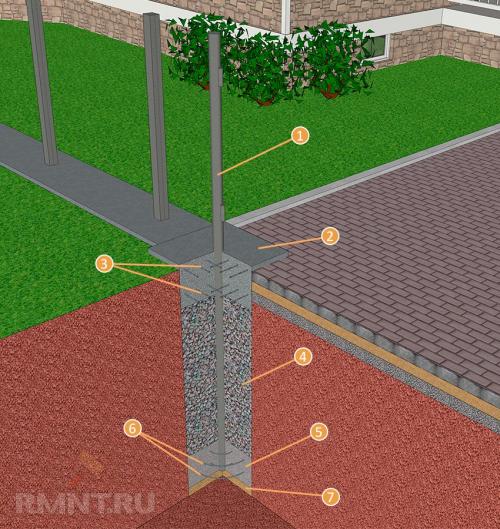

Способ бетонирования опоры. 1. Опора — стальная труба. 2. Верхний блок фундамента с надземной частью. 3. Арматурный каркас. 4. Забутовка. 5. Нижний блок фундамента. 6. Арматурный каркас. 7. Песчаная подушка
В качестве столбов обычно используют круглые стальный трубы. Нельзя сказать, что это самый надёжный вариант, но для легковесных конструкций, коими ворота из профнастила и являются, он вполне уместен. Если ворота утяжелены, например, ковкой, следует позаботиться об усилении столба ребром жёсткости, приварив отрезок уголка с внешней стороны, где начинается каркас забора.
Проще всего использовать готовые стальные стойки для забора. В качестве опоры для ворот достаточно взять стойку на один или два размера больше
Более чем 99% своего жизненного срока ворота проводят в закрытом состоянии. Это значит, что смещение вектора силы при открывании учитывать не обязательно, а вот в плоскости ворот столбы для навески должны иметь максимальную жёсткость.

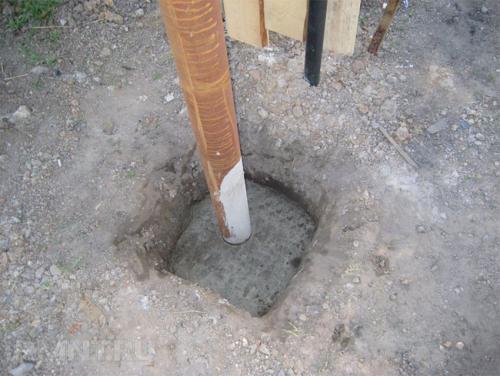

Лунки под столбы бурят шириной в 5–7 диаметров используемой трубы. На нижнем конце труб и на участке в 20–25 см сразу под поверхностью земли нужно предварительно сделать навивку 10 мм профильной арматуры для лучшего сцепления с бетоном. После на дно лунок нужно высыпать по ведру мелкого щебня и установить трубы, выровняв их в общей плоскости забора, используя шнуровку.
Сначала бетоном заливается только основание столба высотой около 40 см. Трубы тщательно выравниваются в общей плоскости и по высоте, в надземной части их временно укрепляют деревянными подпорками. На застывание бетона нужно отвести трое суток и обеспечить полную неподвижность столбов на этот период. После этого лунка засыпается щебнем до уровня в 35–40 см от поверхности, забутовка тщательно утрамбовывается.
Верхнюю часть столбов нужно заливать после предварительного расширения котлована до квадрата размерами 40х40 см и сооружения опалубки для надземной части высотой около 5 см. Учтите, что навешивать ворота можно только после набора бетоном максимальной прочности, то есть через 3–4 недели.
Калитка и ворота из дерева. Виды деревянных ворот
Владельцы частных домов устанавливают на своих участках 4 основных вида ворот:
- распашные;
- откатные;
- подъёмные;
- ворота с калиткой.
Распашная конструкция ворот самая популярная. Изготовить её можно как полностью из пиломатериалов, так и с металлическим каркасом. Исключение составят петли для навеса — они всегда металлические.
В откатных воротах каркас всегда металлический, смонтированный на профилированной балке. Балка перемещается по роликовым опорам. Деревянным здесь может быть наполнение или декорирующие элементы.
Подъёмные ворота из дерева встречаются очень редко и относятся к дорогому варианту исполнения. Чаще всего полотно ворот такого формата выполняют металлическим. Подъём происходит механическим приводом ручного или автоматического исполнения.
Ворота с калиткой являются разновидностью распашной конструкции. Калитка может быть отдельным элементом на своей опоре, либо частью створки.
Для защиты от осадков деревянные ворота могут быть изготовлены с козырьком. Высота козырька напрямую зависит от габаритов техники, которая будет въезжать во двор.

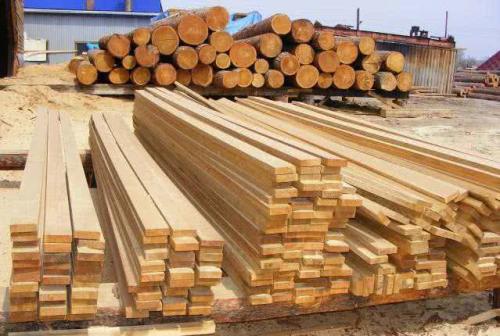

Из какого дерева лучше делать ворота
Особо ценные сорта древесины редко используются в изготовлении.
Классические ворота из дерева выполняются из лиственницы, подготовленной в сушильном цехе.
Обработанные защитными составами, створки могут прослужить достаточно долго.
Вторая по популярности — сосна, имеет меньшую стойкость к влажности и быстрее приходит в негодность, требует более тщательного ухода. Пиломатериалы из лиственных пород древесины при высокой влажности очень сильно изменяют свою геометрию и для применения на улице непригодны!
В досках и брусках должны отсутствовать крупные сквозные сучки и смоляные ходы. Последние при нагревании начинают выделять смолу и портят внешний вид готовых ворот.
Распашные деревянные ворота в гараж своими руками. Классификация, достоинства и недостатки
Этапом, предшествующим планированию обустройства ворот, является изучение всех особенностей материала и ассортимента его видов, что необходимо для точного учета всех тонкостей и нюансов.
Древесина как конструкционный материал использовалась с незапамятных времен и сегодня характеризуется следующими основными преимуществами :
- относительно небольшая цена;
- небольшая масса;
- широкий выбор размеров и конфигураций;
- удобство обработки и монтажа ;
- достаточная прочность большинства сортов древесины;
- оригинальный и эстетичный внешний вид.
Однако деревянные изделия не лишены и некоторых недостатков . Наиболее существенными из них являются следующие:
- недолговечность в случае отсутствия защитных покрытий и пропиток;
- склонность к появлению сколов, вмятин, трещин и прочих механических повреждений в результате воздействия ударных нагрузок;
- при небрежной эксплуатации – пожароопасность;
- специфические недостатки, свойственные некоторым сортам.
Очевидно, что большинство этих недостатков легко устраняется созданием должных условий эксплуатации и правильным выбором вида конфигурации гаражных ворот.
Это, по совместительству, важнейший критерий их классификации , который включает следующие пункты:
- Распашные ворота – самый простой и распространенный вид, предполагающий раскрытие двух створок в разные стороны на установленных по краям проема петлях.
Характеризуется простотой и надежностью, однако требует наличия свободного пространства перед гаражом, отсутствия посторонних предметов и уклонов.
- Откатные – выполнены в виде одной большой секции, сдвигающейся на роликах в сторону во внутреннем пространстве гаража.
Не предъявляют никаких дополнительных требований к внешнему пространству, но требуют, чтобы ширина гаража минимум вдвое превышала ширину ворот.
Специфика использования древесины создает дополнительные сложности в создании достаточно прочной цельной секции.
- Складные – состоят из множества секций, скрепленных шарнирно и способных складываться в горизонтальной или вертикальной плоскостях.
Для металлических конструкций чаще предусматривают вертикальную автоматизированную уборку, деревянным же, напротив, более свойственна горизонтальная ручная – она проще в реализации и исключает контакт секций с подвижными металлическими деталями.
Достоинством конструкции является компактность, нетребовательность к внешнему и внутреннему пространству, недостатком – малая жесткость.
- Секционные – состоят из множества узких участков, соединенных полушарнирно, убираются под потолок механизированным методом.
Удобны, идеально подходят для малогабаритных гаражей.
Изготовление таких ворот полностью из дерева невозможно, однако часто используется комбинированный метод – обшивка металлической основы деревянными панелями.
Главные недостатки конструкции – высокая цена, сложность, зависимость от электроэнергии.

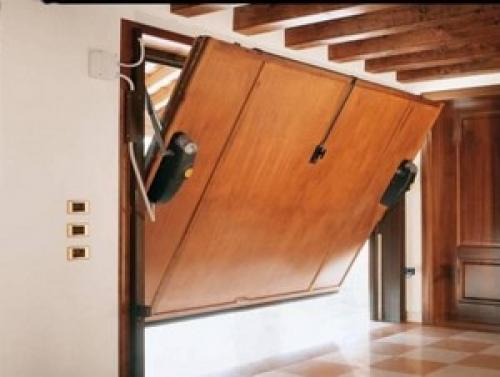

- Подъемно-поворотные – представляют собой единый монолитный блок, убирающийся под потолок вручную или автоматизировано при помощи специального шарнирно-рычажного механизма и направляющих.
Современная и перспективная конструкция.
При выборе конфигурации следует руководствоваться особенностями расположения гаража, его габаритами и требуемым дизайном (ретро, классика, футуризм и др.).
Также стоит учесть финансовые возможности и, в случае самостоятельного изготовления или монтажа, наличие соответствующих знаний и умений.
Как сделать ворота своими руками из дерева самым легким. Преимущества и недостатки
До недавнего времени древесина была самым распространенным и доступным материалом. Древесина легко подвергается обработке, имеет невысокую стоимость. Базовых навыков использования инструментов было достаточно для изготовления конструкций из дерева – заборов, калиток, ворот. Сейчас ограждения из необработанной древесины встречаются редко. Обычно, их используют в качестве временных ограничителей участка во время благоустройства участка, строительства дома.
Древесина – универсальный материал, который используется для откатных, распашных, подъемно-поворотных конструкций. Ворота – это первое, на что обращают внимание гости. Поэтому они стали показателем статуса, безупречного вкуса хозяина. Гаражные ворота из дерева обычно изготавливают подъемно-поворотного типа. Единственное ограничение в применении материала касается ламелей в рулонных механизмах. Деревянное полотно имеет невысокую прочность в этом случае. Часто деревом обшивают металлический каркас. Деревянные откатные ворота таким способом обшивки основы увеличивают толщину створок и общий вес.
Древесина как материал для ворот обладает такими достоинствами:
- простота обработки;
- быстрота монтажа;
- доступная стоимость;
- красивая фактура;
- надежность.
Покупка деревянных заготовок обойдется дешевле металлических. Различные сорта древесины и размеры досок представлены в строительных магазинах покупателям с любыми материальными возможностями. Кроме того в РФ можно получить от 50 кубов леса бесплатно в зависимости от региона, подробнее об этом вы можете узнать из
Инструменты для обработки древесины доступны и не требуют специальных навыков. В то время как для обработки металлических деталей понадобится сварочный аппарат, угловая шлифовальная машина. Правильно обработанная качественная древесина прослужит не одно десятилетие, даже в суровых погодных условиях. Деревянное полотно при поломке можно легко отремонтировать, заменив доску. Самые простые в изготовлении и самостоятельной установке – распашные деревянные ворота.
В использовании ворот из древесины есть и минусы:
- невысокая механическая прочность;
- при плохой обработке – недолгий срок службы;
- высокая возгораемость.
Для ворот используют обычно не ценные породы дорогой древесины, а устойчивую к влаге и гниению лиственницу, сосну. Увеличит прочность и долговечность конструкции внутренний каркас из металла.
