Распашные ворота из дерева своими руками. Процесс

Распашные ворота из дерева своими руками. Процесс

Когда все будет подготовлено, давайте рассмотрим, с чего следует начинать.

Установка столбов

Так как конструкцию ворот нужно устанавливать и крепить к столбам, последние следует поставить правильно, с надежным  и жестким крепежом. Нельзя допускать даже малейшего провисания.

Обратите внимание,что следует обратить внимание и на перпендикулярность столбов к земле, иначе геометрическая форма деревянных распашных ворот будет нарушена. При расчетах помните, что каждый столб следует обкладывать в половину кирпича, и данную ширину следует учитывать при дальнейшем работе.

1. Для начала следует расчистить место для установки и определить место для будущей ямы. Рыть можно при помощи штыковой лопаты или небольшого бура. Яма в глубину должна быть хотя бы 1 м, а диаметр должен быть на 12 см больше диаметра столба, чтобы потом этот зазор можно было забетонировать раствором.
2. Теперь следует нарезать болгаркой трубы на нужную длину, и после вставить в выкопанную яму. Зазор засыпьте щебнем, а далее проверьте вертикальность всех столбов при помощи отвеса, и если нужно, подкорректируйте. Утрамбуйте щебень.
3. Замешайте жидкий раствор из цемента марки 300 и песка, пропорция при этом должна быть 1 к 3. Для начала смешайте смесь в сухом виде, а после постепенно добавляйте воду. Когда вы получите раствор необходимой консистенции, залейте им щебень и ждите высыхания.
4. Теперь нужно сделать облицовку кирпичом. Для этого можно использовать тот же раствор, которым заливали трубы, но его следует довести до консистенции густой сметаны.

Лайфхак:Для предотвращения оседания и упрощения укладки можно добавить в раствор немного стирального порошка.

При укладке все швы нижних рядов должны быть перекрыты верхними, чтобы порядовка была как можно прочнее. Но при этом не забывайте о правильности углов – в этом вам поможет все тот же отвес. Чтобы все выглядело эстетично, и были повышены дренажные характеристики конструкции, каждый столб должен оканчиваться колпаком. Их можно купить готовые или вырезать из листа оцинкованной стали.

Делаем створки

Чтобы сделать красивые деревянные распашные ворота своими руками, для начала следует обработать брусья. Далее с них делают заготовки требуемого размера. Так, для обычных двухстворчатых ворот вам нужно будет:

• Нижний и верхний горизонтальный брус.
• Два вертикальных бруса.
• Два бруса для центральной перемычки.

Когда заготовки будут обрезаны, обработайте их поверхность древообрабатывающим станком или рубанком.

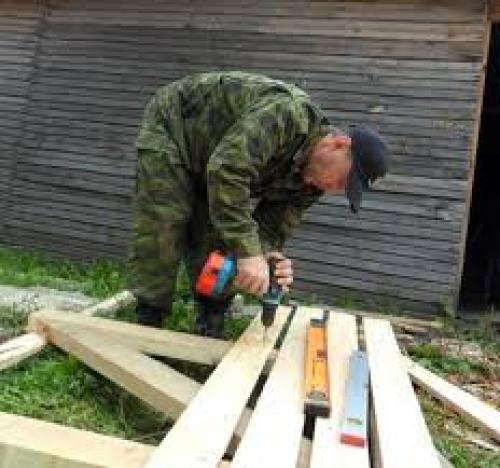

Создаем каркас

Сборка каркаса будет выполнена при помощи одностороннего шипа «на ус».

Во всех местах стыка просверлите по два отверстия, в которые будут вкручены саморезы или вставлены нагели из высушенного дерева. Кстати, для надежности нагели можно вначале покрыть эпоксидным клеем.  Это нужно для повышения жесткости соединений.
1. В центре каркаса следует сделать дополнительную перемычку, к которой будет прикреплена обшивка конструкции.
2. В каждом углу следует установить укосину. Для этого нужно взять брусочки длиной в 03-04 м, и срезать их концы под углом в 45 градусов. Для крепления укосин к брусьям используйте саморезы.

Обратите внимание,что если ворота будут, к примеру, 2 м в высоту, то рассчитывать каркас следует таким образом, чтобы доски выступали на 0.2-0.25 м. из этого следует, что каркас должен быть в высоту 1,6 м.

Обшивка

1. Доски следует обрезать под нужные размеры, а после обстругать с двух сторон, пока не получится толщина 20 см. аналогичным образом следует обработать торцы.
2. Теперь следует прикрепить доски к каркасу при помощи саморезов. Для деревянных распашных ворот доски можно располагать и впритык, и с небольшим шагом – многое зависит от личных предпочтений.

Важно!Если вы решили оставить небольшие зазоры между досками, то используйте для этого шаблон – деревянную рейку, причем ее длина должна равняться длине обшивочных досок. При этом толщина у шаблона должна соответствовать шагу, с которым вы планируете крепить доски.

Когда фиксация будет окончена, верхнюю часть досок следует обрезать по прямой, а места срезов хорошо зачистить наждачной бумагой.

Деревянные ворота в гараж. Изготовление ворот

Когда вы окончите подготовку материалов и элементов, можно начать делать сами ворота. Так как вы приняли решение сделать деревянные ворота для гаража, раму нужно будет собирать своими руками. Для этого вы используете замеры входного проема, обрежете деревянные бруски до нужного размера и разложите на идеально ровной поверхности, чтобы у вас получился прямоугольник или квадрат.

Далее нужно проверить ровность диагоналей и укрепить углы саморезами и металлическими уголками. В роли рамы можно использовать еще и угловатые профили или металлические трубы, но для закрепления вам в этом случае потребуется сварочный аппарат. Готовую раму нужно закрепить в проеме при помощи анкеров или больших дюбелей.

1. Теперь сделаем своими руками каркас для будущих створок. Для этого нужно распилить деревянные балки на несколько частей нужных размеров, поверхность обработать рубанком и разложит в соответствии чертежу. Следует учесть, что лицевая сторона ворот должна выступать за каркасный предел примерно на 15 см. Чтобы защитить их от внешней среды и ее негативного воздействия, детали покрываем антисептической жидкостью.
Теперь нужно проверить, чтобы все диагонали были равны, места стыков закрепить саморезами или сделать отверстия при помощи электродрели и вставить туда нагели, которые сделают изделие прочным и долговечным. Далее в центре полученной конструкции устанавливаем поперечные балки, которые в идеале должны быть размещены накрест. На кончиках брусьев делаем укосы в 45 градусов. На концах детали нужно закрепить саморезами.
2. Теперь полученные створки можно установить на каркас. Деревянные ворота для гаража на металлическом каркасе сделать несложно, нужно лишь проделать те же действия, что и с брусьями и дерева, но в качестве крепления в этот раз используйте сварку.
3. Четвертый этап – подготовка и обработка обшивочных элементов для лицевой стороны наших створок. Требуется взять достаточное количество досок и подрезать их при помощи электролобзика до нужного размера. В идеале нужно использовать детали, выполненные из сосны, так как она обладает малым весом и отлично защищена от негативного влияния окружающей среды. Доски нужно вплотную расположить друг к  другу и укрепит места соприкосновения саморезов с каркасом. По окончанию следует подрезать неровности и отшлифовать поверхность плотной наждачкой.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/kak-samostoyatelno-sdelat-vorota-iz-dereva-derevyannye-vorota-s-kalitkoy-dlya-chastnogo-doma

Каркас деревянных ворот. Создание каркаса из дерева

Установка штакетин

Каркас для стандартных ворот из дерева – стандартный короб, имеющий четыре стороны. При размере проема для ворот 3 Х 5, каркас должен быть 3 Х 4. Дерево для него выбирают устойчивое к изменениям погодных условий. Каркас делают меньше проема ворот на 20 − 30 мм для учета места под петли и с учетом, что дерево в дальнейшем станет шире при раскачке ворот.

Совет: дерево для каркаса и для забора должно быть одной породы. Какое дерево вы бы ни выбрали – лучше купить его с запасом, чтобы хватило на все.

Для начала необходимо сделать заготовки из деревянного бруса. Они должны быть определенного размера. Для створки ворот нужен один брус для верхней части и один для нижней, несколько брусков для соединения середины, несколько для боковых стоек. Верх всех деталей нужно обработать рубанком и покрыть антисептическим средством, чтобы избежать гниения их в дальнейшем.

Чем прочней будет монтаж всех деталей, тем прочней станет деревянное изделие в целом. Для крепления каркаса понадобится нагель из дерева. Каркас из дерева должен иметь в местах установки крепежа просверленные насквозь отверстия. В них помещают обработанные эпоксидным клеем, деревянные нагели. Они необходимы для жесткости конструкции. Усилить крепление необходимо саморезами. Каркас имеет различные угловые соединения:

• монтаж на «ус» − шипом сквозным либо глухим, нагелями, плоским и открытым шипом, вставными шипами − плоским глухим либо открытым;
• шплинтовое;
• при помощи клея.

На каркас в центре закрепляют брус, чтобы с его помощью соединить обшивку. В угловых частях каркаса устанавливают укосы – брусья длиной 30 − 40 см, имеющие срезы в 45⁰на конце. Укосы на торцы брусьев закрепляют саморезами.

Важно учесть, чтобы при состыковке створок ворот, обшивочные доски были больше, чем каркас на 150 − 200 мм. Каркас по высоте рассчитывают с учетом этих нюансов. К примеру, ворота в готовом виде имеют высоту 2 тыс. мм, тогда стойки сбоку должны иметь высоту 1600 − 1700 мм.

Простые деревянные ворота. Особенности

Деревянные ворота выглядят традиционно для России, их можно сделать сочетающимися с другими оградами, принятыми в данной местности. Таким образом, получится добиться внешнего вида ограды, похожей на десятки других. Если есть желание выделиться и показать свой статус, можно использовать тонирование или резьбу по дереву. Чтобы добиться гармонии, достаточно забор сделать в таком же стиле, как и деревянный дом, стоящий на участке.

Много шедевров деревянного зодчества веками стоят под снегом, дождем и различными температурами. Если правильно соблюсти технологию, ворота прослужат долго. Стоит учитывать, что для ветреной местности сплошные полотна — не лучший вариант. Стилевое оформление может иметь множество вариаций, например, нижняя часть сплошная, а верхняя — ажурная или решетчатая. Так вы не только украсите ограду, но и уменьшите ветровую нагрузку, постоянно действующую на нее. В итоге после сильной бури не придется поднимать накренившийся забор.

Преимущества

Дерево — традиционный строительный материал, используемый тысячелетиями. Он легко обрабатывается и сравнительно недорогой.

Деревянные ворота имеют следующие достоинства:

• Низкая стоимость в сравнении с моделями из металла.
• Высокие прочностные характеристики.
• Длительный срок службы (более 10 лет), если обработать древесину защитной пропиткой, она прослужит еще дольше.
• Экологическая безопасность — дерево не выделяет вредных испарений в атмосферу.
• Возможность использования различных видов декора для того, чтобы добавить индивидуальность.
• Допускается самостоятельное изготовление с использованием недорогих стройматериалов.

Недостатки

Конструкция не лишена и некоторых недостатков:

• Подверженность гниению — материал разрушается под воздействием воды.
• Пожароопасность — дерево легко загорается, при пожаре ворота могут сгореть подчистую.
• Прочностные характеристики ниже, чем у металла.
• Большой вес — обшитые поликарбонатом или профнастилом заборы меньше весят.
• Низкий уровень защиты от вандалов — следы маркера или краски из баллончика будет непросто удалить с поверхности.

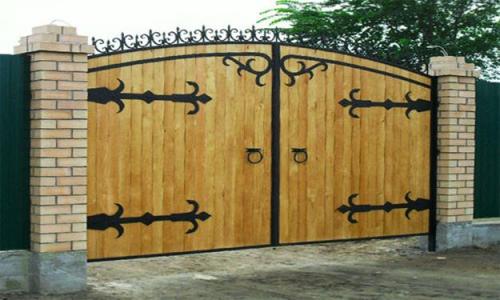

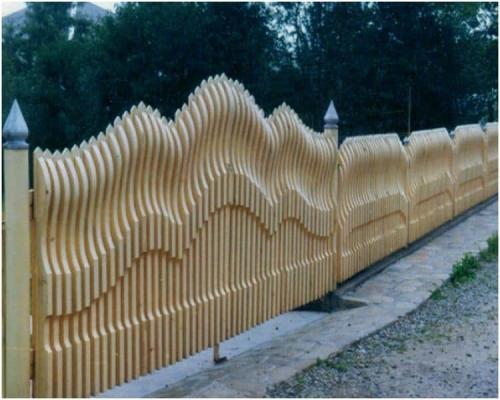

Как сделать ворота своими руками из дерева самым легким. Выбираем вид

Деревянные, своими руками стоит начинать делать после выбора нужного варианта данной конструкции. На фото представлены возможные варианты и вы можете подобрать то, что надо. Или воспользоваться отдельными элементами оформления.

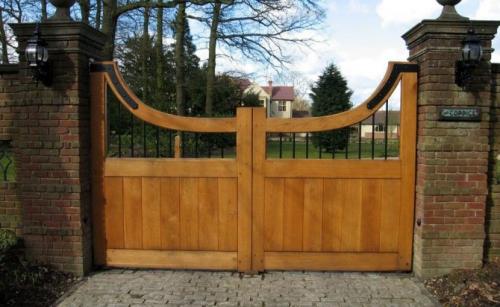

Полукруглые деревянные ворота для стильного дома

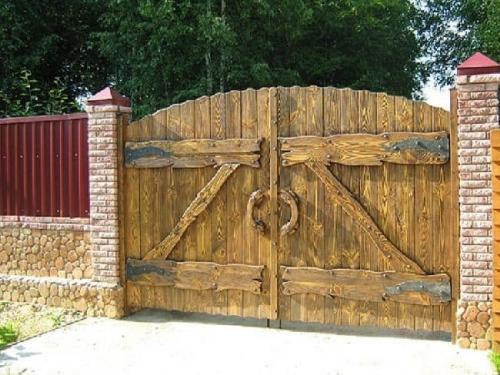

Ворота способные украсить загородный участок

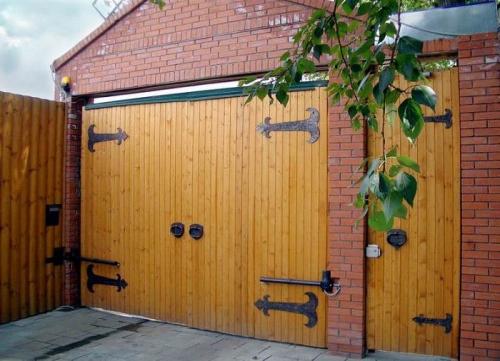

Гаражные деревянные ворота своими руками

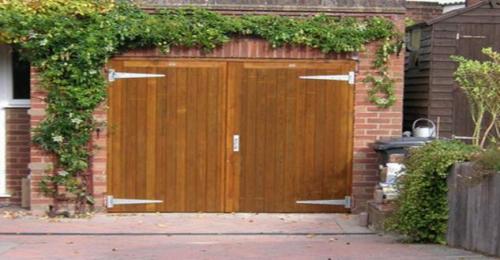

Пример оформления гаража с отдельным входом

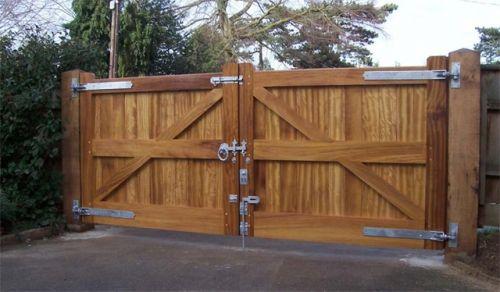

Ворота способные украсить приусадебный участок

Простота может украсить участок

Распашные

Такой тип имеет достаточно низкую цену: 1 м2 в среднем стоит от 3 тысяч рублей. Оптимальная ширина – 4 метра, однако в крайнем случае можно сделать 3,5 : места для въезда машины будет достаточно.

Распашные деревянные

Итак:

• Следует быть внимательным к опорам, которые служат для крепления ворот. Необходимо, чтобы их длина была на 20 см больше . Желательно использовать козырек над воротами, так как он направлен на предотвращение влаги у торцов створок.
• Прежде, чем устанавливать козырек, необходимо все тщательно продумать. В случае перекрытия, в ваш двор не смогут заехать машины со строительными материалами или вам придется заняться посадкой деревьев. Устанавливайте козырек при высоте столбов от 3,5 до 4 м.
• Створки иногда имеют непропорциональный размер. Например, калитка (см. Как сделать калитку для забора самому) может иметь меньший размер по сравнению с другими частями.
• Преимущество распашных в их несложном монтаже – в основном используются лишь навесные петли (при размере створки не более 200 кг). Если ваши створки имеют больший размер (начиная от 200 кг), то использовать петли бессмысленно: скорее всего, станут косыми. Чтобы этого избежать, воспользуйтесь подшипниковыми петлями, которые полностью рассредоточат нагрузку.

Деревянные ворота своими руками чертежи. Типовая схема изготовления деревянных ворот

Чтобы сделать деревянные ворота своими руками, чертежи лучше подготовить заранее.

Для начала замеряют расстояние между столбами ворот — в нижней, средней и верхней точках. Выбирают меньший из них, отнимают от этого значения 25 мм, и остаток делят пополам. Получают ширину створки ворот, если решено делать одностворчатые ворота, то деление на два опускают.

Примерный эскиз деревянных ворот

Сделать чертежи изготовления ворот своими руками можно на бумаге или сразу на земле, где они будут собираться. По рассчитанному размеру ширины и заданной высоте ворот делается каркасная рама, например, 875 мм в ширину и 1500 мм в длину из бруска 75х50 мм. Из того же бруска точно в середине рамы устанавливается перемычка (эскиз А рисунка).

Важно! Ребра рамы должны устанавливаться под прямым углом друг к другу.

Размер рамы может быть на 30 см меньше размера самих ворот, кроме того, допустимо использовать и другой пиломатериал, например, 100х50 мм, 50х50 мм или даже 100х25 мм. Это зависит от того, какой материал доступен.

Монтаж ворот

Изготавливаются и устанавливаются две противоположные диагонали (эскизы В и С рисунка). Это придаст жесткость всей конструкции. Сборка полотна ворот завершается установкой досок на раме ворот. Доски крепятся гвоздями с оцинкованными шляпками или саморезами.

Важно! Чтобы доски находились на одном уровне со стороны рамы, допускается одинаковое нависание досок над рамой сверху и снизу или снизу немного больше, чем сверху. Но боковая поверхность досок устанавливается вровень с краем каркаса (эскиз D).

Использование шпунтованной доски позволит создать ровное и однородное полотно и придаст эстетичный вид воротам.

Выполняя монтаж ворот своими руками, чертежи должны содержать промаркированные места размещения фитингов. Для этого устанавливают ворота в проем между столбами на расстоянии 50 мм от земли. Такой зазор позволит створкам ворот свободно двигаться, в то же время не даст возможности шустрой дворовой живности «улизнуть» на улицу.

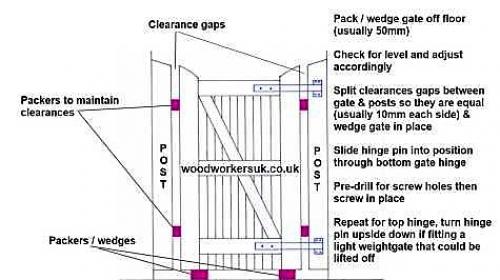

Эскиз деревянных ворот

Чтобы ворота оставались на месте, створки раскрепляют временными распорками и клиньями

Створки ворота раскрепляют временными упорами и клиньями. Правильность установки ворот проверяется уровнем. Ворота должны быть в состоянии оставаться на месте, в то время как будут прикручиваться петли.

Монтаж петель на ворота

Как правильно устанавливать петли и задвижку

Петли устанавливаются на каждый горизонтальный элемент рамы (обычно 3 шт.). Если ворота должны открываться внутрь, то петли крепятся к горизонтальным каркасным элементам на внутренней стороне ворот (рисунок В). Когда ворота открываются наружу, то петли крепятся с внешней стороны ворот поверх досок в соответствии с горизонтальными каркасными элементами (рисунок А).

Обычно задвижка устанавливается на высоте 0,8 — 1 м от уровня земли. Но если в доме живут маленькие дети, то лучше сдвинуть задвижку к верхней части ворот, тем самым уберечься от лишних волнений, что любопытные проказники могут неожиданно выбраться на улицу.

После того, как петли и задвижка установлены, снимаются все временные распорки и клинья, удерживавшие створки, проверяется свобода хода ворот и проводится окончательное затягивание крепежа.

Варианты установки ограничителя на ворота

В тех случаях, когда пространство для открывания створок ограничено, а также, чтобы избежать повреждения ворот (засова или петель) при резком открывании створки из-за сильного порыва ветра или другой причины, в чертежи ворот своими руками вносится дополнительная деталь, которая будет ограничивать радиус открытия ворот.

Такой ограничитель устанавливается с обеих сторон ворот. Им может служить отрезок доски 25 мм или что-то подобное, устанавливаемый таким образом, что будет находиться вровень со столбом, когда ворота закрыты. Размеры ограничителя определяются размерами (толщиной) ворот и местами расположения петель.

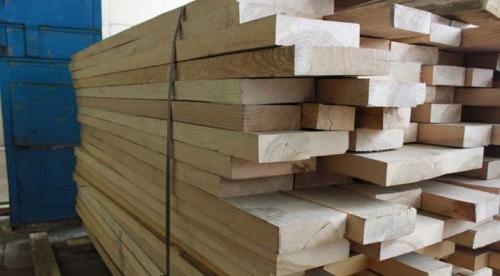

Ворота из доски. Подготовительные работы

Перед началом обработки материала нужно составить схематическую структуру конструкции с учетом расположения элементов. Подготовка схемы и точный замер проема важны при расчете предполагаемого расхода материала и сэкономят время при установке. Изготовить самостоятельно деревянные ворота и калитки возможно. Понадобятся базовые знания в обработке древесины, навыки работы с плотницким и столярным инструментом, терпение.

После измерения проема ворот нужно составить чертеж будущей конструкции, соблюдая пропорции высоты, длины створок, расстояния между опорами, расположения калитки. Учитывается в схеме места крепления запоров, навесов, декоративных элементов. Доски для воротного полотна подходят размера 100 на 25 мм, каркаса – 80 на 60 мм. Заготовки уменьшатся в размерах в результате обработки на 5-10 мм. В расчетах нужно учитывать технологические зазоры от 10 мм, возможную деформацию, расширение материала. Приобретая доски, нужно уточнить их назначение, степень просушки. Для производства ворот своими руками лучше всего подойдет столярная обрезная доска. Такой пиломатериал меньше подвержен деформации и расслаиванию. Свежие доски достаточно просушить один год в хорошо вентилируемом помещении.

Подготовительные работы должны включать изготовление специальных опор из бревен или деревянных брусьев. Надежные опоры углубляют в землю на глубину 1 м.

От продольных элементов каркаса рекомендуется оставить расстояние 200 мм до края доски. На этом же расстоянии крепятся навесы. Ворота высотой более двух метров дополнительно укрепляются средней прожилиной. Если каркас ворот изготовлен из древесины, обязательно использовать раскосы для сохранения прочности, геометрии. Зашивая полотно, доски нельзя располагать вплотную. Оставление зазоров не допустит выпучивания, деформации полотна по причине повышения влажности. Если промежутки между досками недопустимы, нужно покупать шпунтованную доску.

Необходимые инструменты

Понадобится древесина для ворот:

• бруски для каркаса калитки сечением 40 на 40 мм;
• рейки для обшивки каркаса 20 на 40 мм;
• круглый или квадратный брус для опор диаметром от 100 мм.

Для обработки пиломатериалов, сборки и монтажа нужны:

• ножовка по дереву или электрический лобзик;
• рубанок;
• дрель с набором сверл;
• бур садовый;
• лом;
• отвесы;
• рашпиль;
• молоток;
• отвертка, шуруповерт;
• саморезы;
• компоненты для бетонной смеси (цемент, песок, щебень);
• таз для замешивания бетона;
• рулетка, уровень;
• карандаш для разметки;
• наждачная бумага;
• паяльная лампа;
• грунтовка;
• кисть;

Необходимые металлические детали конструкции:

• навесы для ворот – 2 шт.;
• петли, щеколда для калитки;
• петли для навесного замка (если ворота будут закрываться снаружи).
