Конструкция секционных ворот

Полотно подъемно-секционных ворот образуют ряды панелей (секций) высотой 425–625 мм, подвижно соединенных между собой при помощи особых петель. По краям секций имеются ролики, посредством которых и перемещается полотно. С двух сторон от проема установлены вертикальные направляющие; плавно изгибаясь, они переходят в горизонтальную плоскость и крепятся к потолочному перекрытию. В результате при открывании полотно закатывается под потолок. Есть конструкции секционных ворот, где полотно сдвигается вбок от проема, но они не слишком удобны с точки зрения экономии пространства в гараже.

Секции, из которых состоит полотно ворот, изготавливают из оцинкованной стали толщиной не менее 0,4 мм с антикоррозионным покрытием. «Холодные» однослойные конструкции применяют нечасто, обычно используют «теплые» секции с двусторонней стальной оболочкой и теплоизоляционной прослойкой из минеральной ваты или вспененного полиуретана. Общая толщина таких сандвич-панелей составляет 40–45 мм. Чем они толще, тем выше жесткость полотна и тем эффективнее оно будет противостоять ветровым и ударным нагрузкам.

От плотности материала, использованного в качестве заполнителя для секций, зависит устойчивость полотна к действию изгибающих сил и образованию вмятин

Производители предлагают панели в разных вариантах декора. Это могут быть изделия с гладкой, структурной или профильной поверхностью (реечной, волнообразной и др.); имитирующие рисунок и текстуру дерева или даже изготовленные из настоящей массивной древесины; окрашенные в цвета из палитры RAL (в том числе с эффектом «металлик»). В любом случае панели защищены покрытиями, предохраняющими их от неблагоприятных атмосферных воздействий, выгорания и пр. Кроме того, полотна могут быть дополнены прозрачными вставками различной конфигурации, предпочтительнее — из поликарбоната (оргстекло быстро мутнеет). Они сделают «фасад» гаража менее монотонным и впустят в него дневной свет.

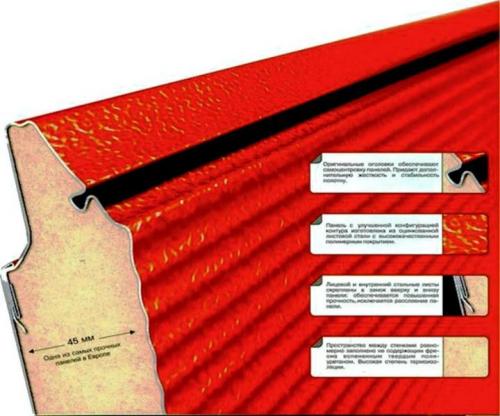

Панель в разрезе

Чтобы конструкция не продувалась, не пропускала влагу и пыль, секции и стойки ворот уплотняют эластичными погодоустойчивыми прокладками из модифицированного каучука. Петли, служащие для соединения панелей, имеют специальную форму, которая исключает появление сквозных зазоров в полотне и препятствует утечке тепла из помещения. Кстати, отсутствие таких щелей, где можно было бы защемить пальцы, является одним из условий безопасности при эксплуатации ворот. Учитывая возможность выпадения конденсата на металлических деталях конструкции, лучше, если петли будут изготовлены из нержавеющей стали.

В секционных системах используют простой пружинный или торсионный подъемный механизм. Устройствами первого типа в основном оснащают бюджетные модели ворот с полотном массой до 80 кг. Механизм на торсионах обладает большей грузоподъемностью, рассчитан на эксплуатацию в интенсивном режиме, но предполагает наличие места для установки вала над проемом (в отличие от пружин растяжения, располагающихся в стойках).

Для удобства эксплуатации ворот и повышения уровня комфорта в помещении гаража производители предлагают заказчикам дополнительные опции, такие как встраиваемые калитки (они удорожат конструкцию примерно на 25%), окна, вентиляционные решетки.

Параметры определения размера секционных ворот

Самыми востребованными являются конструкции шириной 2,6; 2,8; 3,0 м и высотой 2,2 и 2,4 м. Как правило, изделия стандартных и наиболее ходовых размеров имеются у продавца на складе. При заказе модели с индивидуальными параметрами стоимость ворот возрастет на 20–40%, а время поставки может растянуться на несколько недель или даже месяцев – в зависимости от страны-изготовителя.
Окраска панелей в цвета, не входящие в базовую палитру производителя, или нанесение на них особого покрытия удорожает покупку на 15–35%.

Секционные ворота. ВАРИАНТЫ БАЛАНСИРОВОЧНОГО МЕХАНИЗМА

Балансировочный (уравнавешивающий) механизм — неотъемлемая часть конструкции секционных ворот.Благодаря ему ворота любых размеров можно открыть и закрыть вручную, не прилагая больших усилий.

Существует несколько видов уравновешивающих механизмов, но в промышленных масштабах применяется всего два: с пружинами растяжения и с пружинами кручения. Они выполняют одну и ту же функцию — компенсируют вес полотна ворот, но делают это по-разному.

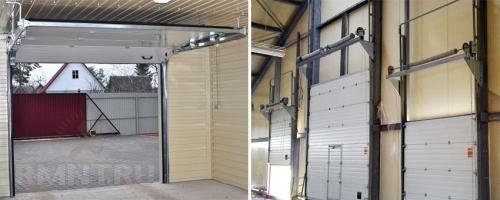

Механизм с пружинами растяжения располагается вертикально по краям проема ворот или горизонтально под потолком, вдоль направляющих. Как правило, он состоит из двух независимых друг от друга механизмов, каждый из которых за счет предварительного натяжения пружин стремится поднять свой край полотна ворот. Один механизм тянет полотно вверх, прилагая усилие с левой стороны ворот, а второй — с правой.

Поскольку механизмы работают независимо друг от друга, их усилие всегда не одинаковое. Из-за этого полотно ворот двигается с некоторым перекосом, что затрудняет ход и снижает ресурс некоторых элементов конструкции. Особенно страдают от этого ролики, при помощи которых полотно ворот перемещается под потолок при открывании.

Еще один минус механизма с пружинами растяжения — относительно низкий ресурс пружин. Пружины при работе на растяжение подвергаются усталостному износу, проще говоря — растягиваются и теряют заданное усилие. Вследствие этого, полотно ворот не фиксируется в открытом положении, а всегда стремится вниз. Конечно, эти механизмы поддаются регулировке усилия пружин. Но нужно делать это достаточно часто, не реже чем каждые полгода.

Есть и плюсы этого механизма. Ворота с пружинами растяжения можно установить на проем с очень низкой притолокой — от 100 мм. Второй плюс — цена ворот ниже на две-три тысячи, относительно таких же ворот, но с пружинами кручения.

Притолока - это расстояние от верхней точки проема до нижней точки потолка помещения.

Максимальный расчетный ресурс уравновешивающего механизма редко превышает 10 тысяч циклов открывания/закрывания ворот.

Механизм с пружинами кручения обычно располагается над проемом. Он состоит из одной или двух пружин кручения (в редких случаях бывает 3, 4 и более пружин). Особенность механизма в том, что пружина/пружины передают крутящий момент на общий вал, расположенный над проемом. По краям к валу жестко крепятся барабаны для намотки тросов. Тросы одним концом крепятся к барабанам, а другим — к нижней панели ворот. Взвод пружин кручения обеспечивает крутящий момент, достаточный для уравновешивания полотна ворот в любой точке движения. При чем, усилие от уравновешивающего механизма на полотно передается одинаковое с двух сторон. Поэтому полотно ворот при перемещении не перекашивает. Эксплуатация ворот проходит в комфортном режиме, а износ движущихся элементов происходит планомерно.

Рабочий ресурс закладывается при изготовлении ворот. Он может быть от 10 до 50 тысяч циклов открывания/закрывания ворот. Таким механизмом обязательно оснащаются ворота промышленного назначения.

Есть и минусы. Во-первых, минимальный размер притолоки: 170 мм — для ворот без автоматики и 240 мм — для ворот с электроприводом. Во вторых — цена. Ворота с пружинами кручения стоят на две-три тысячи рублей дороже, чем аналогичные ворота с пружинами растяжения.

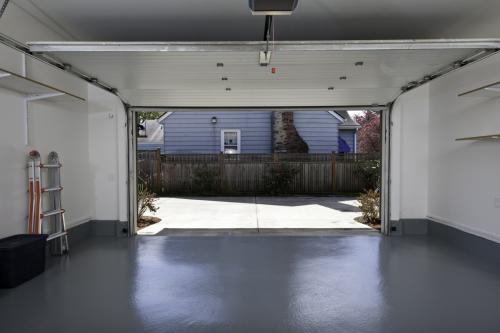

Секционные ворота из чего состоят. Особенности конструкции

Рассмотрим конструкцию и характеристики секционных ворот:

1. Воротное полотно состоит из ламелей, соединенных шарнирными петлями. При открывании/закрывании система движется по рельсам, которые установлены на стенах и плавно перетекает на потолок. Боковые торцы ламелей снабжены роликами, при помощи которых и осуществляется движение по рельсам.

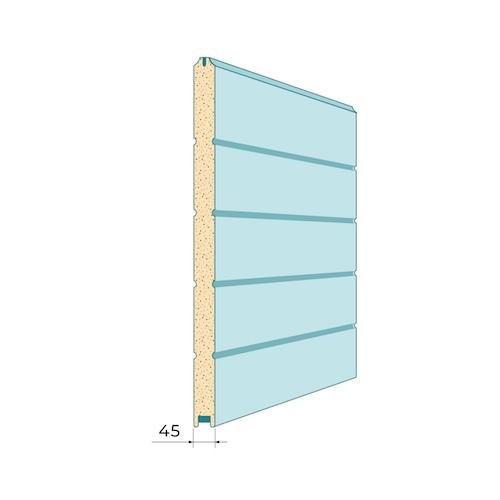

2. Ламель представляет из себя сэндвич-панель, которая со стороны улицы сделана из оцинкованной стали, а со стороны помещения из стали или пластика.
3. Сэндвич-панель заполнена утеплителем в виде полиуретановой пены. Этот материал является влагостойким, а также тепло- и шумоизоляционным.
4. Гаражу подойдут сэндвич-панели толщиной от 35 до 45 мм. Теплоизоляция подобной конструкции сравнима с кирпичной кладкой длиной - 1,5 кирпича. Толщина стального листа при этом должна быть от 1,5 до 2 мм.
5. Торцы ламели (там где одна сэндвич-панель соединяется с другой) снабжены резиновым уплотнителем для того, чтобы материал заполнял расстояние между ламелями, дабы не дать образоваться мостикам холода.
6. Торец самой нижней секции снабжен эластичным материалом, чтобы сталь в холодное время года не примерзала к полу.
7. Если ворота стандартного размера, то высота проема не должна превосходить 6 м, ширина проема не должна быть больше - 7 м, а ширина ламели максимум - 0,7 м. При этом на заказ, конечно, можно установить конструкции и больше вышеприведенных размеров.
8. Основные технические характеристики секционных ворот: температура, при которой осуществляется нормальная работа полотна, от -40 до +60 и количество циклов открывания/закрывания - 25000.

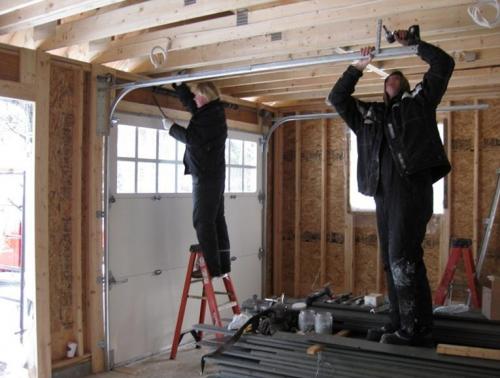

Механизм подъема секционных ворот. Механическая часть секционного воротного полотна

Создание секционных створ стало возможным после появления материалов, позволяющих преломлять воротное полотно при переходе его из вертикального положения в горизонтальное. Угол изгиба на практике может быть больше 90° или меньше, может изредка достигать 180°. Механизм, позволяющий приводить в движение довольно тяжелое полотно, сконструирован, так что использует силу упругости пружин.

Пружинные механизмы секционных ворот

В гаражных воротах устанавливают два типа устройств: пружины растяжения и торсионные. Они предназначены балансировки воротного полотна. Подъёмные пружинные механизмы секционных ворот свободно перемещают воротное полотно при открывании к потолку по специальным направляющим, а при закрывании гаража полотно плавно опускается к полу.

Разумеется, главной идеей при создании этих ворот была мечта расположить гаражную створку так, чтобы она не мешала и не отнимала пространства, которого порой так мало.

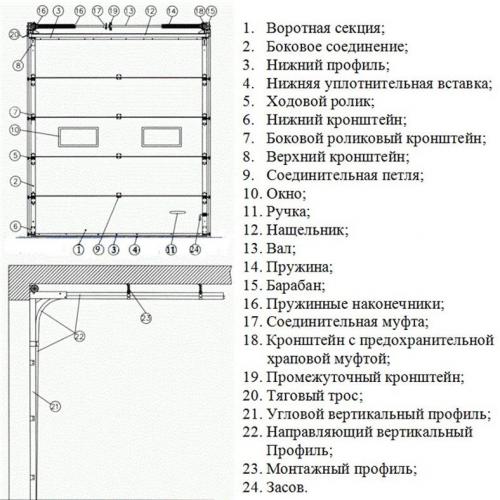

Схема секционных гаражных ворот

Механизм, перемещающий секционное полотно, включает в себя систему тросов, барабанов и валов, его задача в соблюдении равновесия воротного полотна. При монтаже изделия специалисты сверяют свои действия с пунктами пошаговой инструкции, в которой есть схема; гаражные секционные ворота лучше поручать устанавливать специалистам той компании, в которой приобретён комплект. Кроме основной схемы, в инструкции имеются подробные чертежи сборки и установки деталей узлов воротного устройства.

Направляющие, в которых происходит движение секций

Важными деталями конструкции являются секционные направляющие, без которых было бы невозможно перемещение воротного полотна. Их изготавливают из особо прочных антикоррозийных материалов. Детали, подвергающиеся трению качения, такие как шарниры, ролики, муфты, изготавливаются из композитного материала – полиамида, в котором объединены свойства металла и высокопрочного пластика.

Направляющие, а также весь каркас, изготовлены из оцинкованной стали толщина, которой от 1,5 до 2 мм. Это позволяет воротам выдерживать напор ветра при скорости до 200 км/ч. Они обеспечены защитой от коррозии, так как полностью оцинкованы. Покрытие имеет слой в 12 мкм. Все остальные металлические детали конструкции тоже имеют антикоррозийную защиту.

Источник: https://stroyvsepodryad.info/novosti/osobennosti-i-princip-konstrukcii-sekcionnyh-vorot-konstrukciya

Механизм секционных ворот. Коротко о конструктивных особенностях секционных ворот

С точки зрения эстетики и функциональности секционным воротам, пожалуй, нет равных. Это современное изобретение представляет собой герметичное полотно из металлических секций, которое движется на подшипниковых роликах по металлическим направляющим. В открытом состоянии возможно два варианта размещения полотна:

1. Горизонтальный — полотно заводится под потолок параллельно полу.
2. вертикальный — полотно становится отвесно выше дверного проёма. Редкость для стандартных гаражей.

Управление воротами может быть ручным и автоматическим. Благодаря подъёмно-силовому механизму вес ворот скомпенсирован, и полотно открывается лёгким усилием. Автоматическое управление подразумевает подъём или опускание полотна электроприводом, который обычно приводится в действие с пульта ДУ.

Механизм балансировки полотна ворот, который собственно и облегчает их ручное открытие, бывает двух типов: пружины растяжения и торсионные. Пружины растяжения позволили производителям удешевить конструкцию ворот. Механизм менее металлоёмкий, проще в производстве и установке. Торсионный считается более надёжным и долговечным механизмом.

Устройство гаражных ворот. Проектируем гаражные ворота

Прежде чем приступать к выполнению работ, необходимо определиться с видом данного конструктива. Гаражные ворота бывают:

• распашными;
• раздвижными;
• откидными;
• раскладными;
• откатными;
• роллетными.

Определившись с конструкцией, приступают к разработке проекта. Не обязательно выполнять детальный чертеж с калиткой, указанием толщины металла и других элементов. Достаточно небольшого эскиза или схемы, учитывающей ширину и высоту конструкции, остальные необходимые размеры.

Относительно габаритов, необходимо придерживаться следующих требований:

• ширина принимается из расчета, чтобы при въезде автомобиля оставался зазор с каждой стороны не менее трехсот миллиметров; не стоит устанавливать данный размер более пяти метров, обычно указанный параметр колеблется в пределах от двух с половиной до трех метров;
• высота принимается в пределах двух метров или немного выше. Если предполагается строить гараж для микроавтобуса, рекомендуется ее увеличить до двух с половиной метров.

Важно! Проектируя гараж, необходимо обеспечить расстояние от рамы ворот до боковых стенок не менее восьмидесяти сантиметров.

Гаражные ворота включают следующие составные элементы:

• раму, выполненную из равнополочного уголка – шестьдесят пять миллиметров или более;
• каркас полотен из пятидесятого уголка и листового металла толщиной от двух до трех миллиметров с усиленными наружными петлями (если речь идет о распашной конструкции, как наиболее популярной и простой в исполнении).

Обратите внимание! Проектирование ворот производится одновременно с проработкой чертежей всего гаража.

Устройство подъемных ворот для гаража. Особенности

Подъемные ворота завоевывают все большую популярность среди автолюбителей. Они не занимают площадь перед гаражом, что бывает часто очень актуально в условиях мегаполиса.

Подъемные ворота имеют преимущества:

• створка поднимается вертикально во время открытия;
• ворота гаража прочны, взломать их – непростая задача;
• во время подъема створки механизм работает бесшумно;
• такой тип ворот прост при монтаже, не надо отливать фундамент для направляющих, ставить роликовые механизмы;
• не требуется наличие бокового пространства, тогда как при устройстве откатных ворот оно необходимо;
• стоимость подъемных ворот невысокая – это тоже немаловажный фактор.

Изготовить подъемные ворота самостоятельно – задача вполне посильная для человека, у которого есть навык обращения с инструментом. Также можно приобрести уже готовый комплект подъемных ворот, на рынке представлено большое количество предложений от разных производителей.

Перед началом работ по их установке следует провести подготовку:

• познакомиться с особенностями подъемных гаражных ворот;
• сделать чертеж;
• рассчитать количество материала;
• подготовить в гараже место, где будет расположена конструкция.

Рекомендуется заранее учесть и выбрать нужный вариант. Обшиваются подъемные ворота профлистом, фанерой или пластиком, между слоями прокладывается утеплитель ПВХ или техническая вата, в створке нередко делается калитка.

Вертикальная подъемная конструкция делится на два типа:

1. Подъемно-секционная . Полотно компонуется из нескольких блоков, между собой они крепятся жесткой рамой. Поднимаясь вверх, они изгибаются и собираются.
2. Поворотно-подъемные ворота . В этом случае полотно поднимается вверх по изогнутой траектории.

Преимущества первого варианта:

• можно использовать в помещениях с любыми дверями;
• технология монтажа несложная;
• перед гаражом не требуется дополнительного пространства;
• есть возможность задействовать «мертвое» пространство под крышей;
• створка – это цельная конструкция, что положительно влияет на фактор безопасности;
• гараж зимой будет теплым без дополнительного обогрева, если дверь правильно утеплить;
• подъемные ворота можно монтировать в двойных и одинарных боксах;
• можно дополнить конструкцию автоматикой.

Конструктивных недостатков у подъемных ворот немного, но они есть:

• в случае повреждения полотна створки, необходимо будет менять ее полностью;
• ворота могут быть только квадратной или прямоугольной конфигурации;
• при монтаже утеплителя увеличивается вес изделия, значительная нагрузка приходится на механические узлы, что приводит к их износу.

Как работают секционные ворота. Секционные ворота: преимущества и недостатки

Чтобы обеспечить должный уровень безопасности гаража и не беспокоиться о том, что туда могут пробраться злоумышленники, следует задуматься о приобретении ворот секционного типа. Конечно, можно приобрести конструкции проще, но тогда не стоит слишком надеяться на высокий уровень их качества, безопасности и комфортное использование.

Однако перед этим необходимо изучить виды данных конструкций, оценить их преимущества и узнать о возможных недостатках, а также ознакомиться с их производителями, которые на сегодняшний день занимают лидирующие позиции на рынке.

Особенности

Главная функция секционных гаражных ворот заключается в теплоизоляции помещения, а также защите от злоумышленников. Такие конструкции позволяют обеспечить данные условия, поскольку обладают одной отличительной особенностью. Речь идет о маневренности полотна.

Кроме того, при помощи секционных ворот для гаража можно достичь расширения пространства.

Это тоже немаловажно для владельцев таких построек.

Сама конструкция состоит из определенного количества секций, которые собраны из так называемых сэндвич-панелей. Те, в свою очередь, скрепляются между собой посредством петель.

Стоит заметить, что такие панели имеют превосходные теплоизоляционные свойства.

Для того, чтобы предотвратить появление коррозии, их обрабатывают специальным составом полимеров.

Помимо этого, покупателя порадует широкий ассортимент данных изделий. Каждый сможет подобрать конструкцию в соответствии со своими требованиями.

Большинство людей отдают свое предпочтение воротам от компаний Германии. Их устраивает соотношение цены и качества, а также наличие всех необходимых комплектующих элементов.

Преимущества и недостатки

Любые механизмы имеют определенные плюсы и минусы, на которые следует обратить внимание еще до покупки. Секционные ворота в данном отношении также не являются исключением.

Основным преимуществом ворот данного типа является их противовзломность.

При их установке попасть внутрь удастся только при прорезывании полотна. Однако проделать все это без шума не получится.

Следующим положительным критерием становится износоустойчивость конструкции. Но для того, чтобы она прослужила действительно долго, следует покупать ворота из качественных оцинкованных металлов.

Кроме того, как было указано выше, они обеспечивают утепление помещения. При этом размеры таких конструкций оставляют больше свободного места, чем другие виды. Данный параметр подбирается при замерах проема. После этого делается выбор соответствующего типа. Следующим плюсом можно считать легкость управления. Для этого некоторые владельцы устанавливают автоматику для секционных ворот.

В целом, данный тип конструкции вобрал в себя все положительные качества ролетов и распашных ворот. Однако в сравнении с рольставнями, секционные ворота имеют более высокий показатель надежности.

Несмотря на все перечисленные преимущества, такие изделия все же имеют определенные недостатки.

Вот перечень некоторых из них:

• Большой вес. Это не самый главный минус, поскольку практически все подобные конструкции достаточно тяжелые;
• Немного завышенный расход материалов;
• Возможность определенного затруднения при въезде в гараж. Чтобы ворота открылись, вам придется выходить из машины на расстоянии около 1,5-2 метров от линии установленной конструкции;
• В открытом состоянии забирают около 30 сантиметров высоты в проеме;
• При серьезном повреждении полотна требуется полный демонтаж.

Стоит отметить, что эти недостатки все равно не меняют отношения пользователей к таким механизмам. Они заслужили доверие и считаются весьма практичным и удобным решением.

Виды конструкций

Секционные ворота по большей части можно встретить на гаражах владельцев частных домов. Однако их широко применяют и в других помещениях. К примеру, они распространены на станциях технического обслуживания автомобилей, в автосалонах, ангарах и прочих местах.

Именно поэтому специалисты разделили секционные конструкции на два типа:

1. Для бытового применения;
2. Для промышленной эксплуатации.

Относительно последних выдвигаются более серьезные требования, поскольку установленные в таких местах ворота используются значительно чаще. Соответственно, их износоустойчивость должна быть на высоком уровне при повышенной нагрузке. Кроме того, нельзя забывать о противопожарных характеристиках. Также отдельного внимания заслуживает тот факт, что при установке таких конструкций порог является небольшим, а значит, нет препятствий к свободному въезду и выезду машин.

Для бытового использования покупатели обращают внимание на резиновые уплотнители и отдают предпочтение утепленным моделям. Кроме того, важно, чтобы устройство было комфортабельным в использовании.

Тип подъемных механизмов

Тип подъема в воротах определяется в зависимости от параметров высоты.
