Основным этапом является монтаж опорных столбов. К которым впоследствии крепятся створки ворот.

Материалом изготовления опорных столбов могут быть:

• стальные трубы  — обычно используются изделия поперечное сечение которых составляет 60Х60 мм или же 80Х80 мм;
• бетон;
• кирпич;
• камень.

Для обеспечения достаточных прочностных характеристик конструкции все разновидности столбов, кроме изготовленных из стальных труб, оснащаются металлической основой — сердечником.

Для установки опорного столба нужно пробурить скважину (можно выкопать вручную). Затем на дне создается песчаная подушка, которая предотвращает смещение столба в ходе эксплуатации. Далее нижняя часть столба заливается бетонным раствором. Если есть желание удешевить процедуру, тогда можно использовать метод забивания, но в таком случае надежность конструкции будет ниже

Установка опорных столбов

Материал изготовления влияет на объем работ при установке. Так стальные трубы достаточно вбить или забетонировать . При необходимости их можно устанавливать комбинированным способом.

Вбивание труб производится на глубину 1,5 м. Для чего необходимо предварительно подготовить скважину. Процедура забивки может осуществляться с помощью кувалды и деревянной прокладки. Но это самый трудоемкий способ. Поэтому чаще всего используют специальные приспособления, к примеру, коперы.

Затем выполняется выравнивание с помощью гидравлического уровня. Далее опорные столбы связывают с забором и между собой. Для чего используются специальные съемные планки.

Конструкция распашных ворот должна обладать достаточной жесткостью, что исключит вероятность скручивания их створок, возникновения других дефектов, приводящих к дополнительным тратам (ремонта, замена отдельных элементов)

Бетонирование столбов — более надежный способ, ведь вся конструкция въездной группы будет устойчивее. Оно не сложнее, чем вбивание.

Так бетонирование состоит из нескольких этапов:

• бурение скважины;
• установка и выравнивание;
• заливка бетонным раствором.

При этом глубина скважины обычно составляет не более 1,5 м. Установка опорных труб осуществляется в армированный стакан или без него. А для выравнивания применяется гидравлический уровень.

Раствором заливают не всю скважину, а только ее часть. К примеру, если глубина составляет 1,5 м, тогда бетонируют только нижние 50 см. Остальное пространство засыпают щебнем, грунтом.

Монтаж петель и навеска ворот

Независимо от способа установки опорных столбов далее следует приварить навесные петли. После чего осуществляется навеска створок распашных ворот.

Опорные столбы, имеющие стальной сердечник, до момента обкладывания кирпичом или другим востребованным материалом устанавливаются также, как и стальные аналоги.

Но следует помнить о том, что к каждому сердечнику следует приварить навесные петли и накладную пластину. Это необходимо для крепления створки и электропривода.

Установка автоматических ворот. Установка приводов распашных ворот

Существует два варианта распахивания створ ворот, это открывание внутрь двора, и на улицу.

Открывание створ внутрь двора

Приводы рекомендуется крепить на среднем ребре жесткости воротной рамы, но при необходимости можно крепление сделать и выше, и ниже середины, главное, чтобы кронштейн на створе крепился к жесткой трубе, принадлежащей каркасу ворот, при этом следует стремиться к тому, чтобы створки останавливались жестко, без вибраций.

Крепление привода к полотну ворот

Начнем с распашных ворот, которые открываются внутрь двора. Существует важная особенность, на которую следует обратить внимание. При открывании створ внутрь есть ограничение по размерам при установке привода.

От края столба до центра кронштейна должно быть не более 6 см. Особенность состоит в том, что многие кладут столбы из кирпича или природного камня (размером 38х38 см и даже более), и размещают закладную посередине столба. Расстояние от края столба до центра закладной получается гораздо больше 6 см. Установленная таким образом линейная автоматика работать не сможет.

При открывании створ вовнутрь крепление должно быть установлено ближе ко двору. Если опорным столбом служит металлический столб 100х100мм, то крепление может находиться посередине, и всё будет отлично функционировать.

При монтаже специальный стальной кронштейн привода, который входит в комплектацию, приваривается к закладной. К металлическому столбу кронштейн приваривают непосредственно к профилированной опоре, соблюдая все размеры, указанные в инструкции. Второй кронштейн для крепления приваривается к воротным створам, на расстоянии 910 мм от первого. При этом, закрепляя двигатели на кронштейне на столбе, не забывайте установить специальную втулку, она входит в набор автоматики.

Соблюдая все условия монтажа, оборудование устанавливают строго в вертикальном и горизонтальном направлениях, электропривод будет работать без проблем и технических неприятностей.

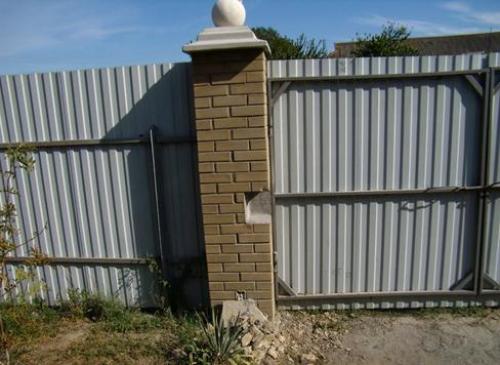

Ниша в столбе для установки линейной автоматики

Для установки линейного привода на кирпичном столбе крепление устанавливают в середине столба, для этого в месте крепежа делают выемку или нишу, и когда условия установки совпадут с условиями, описанными выше, производят монтаж привода.

Распахивание створ ворот на улицу

Распахивание ворот наружу обычно не составляет проблем для монтажа линейных приводов. Вообще-то это тоже самое распахивание внутрь, только повёрнутое на 90°.

Стоит обратить внимание, что оборудование линейных приводов займёт в проеме ворот по 15 см с каждой стороны, и если размер ворот невелик, то устанавливать их имеет смысл повыше, чтобы не занимать проезд.

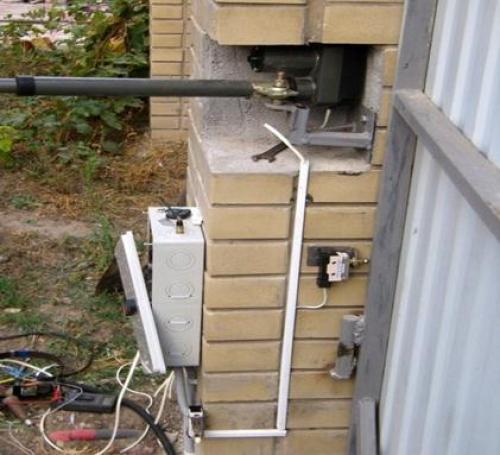

Установка автоматики в нише столба

Кронштейны для крепления в этом варианте тоже находятся на расстоянии 910мм. Второй кронштейн желательно приваривать к трубе каркаса створа.

Автоматика для распашных ворот наружу. Особенности распашных ворот с автоматикой

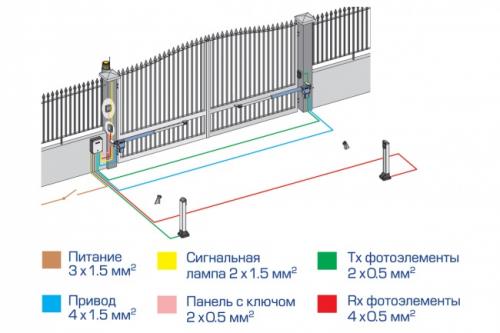

Любая автоматика для ворот – распашных, откатных или подъемных – требует подключения к электрической сети. Оно выполняется проводами в защитной оболочке – гофрированной трубе или кабель-канале. Лучше всего прокладывать их под землей.

Схема подключения распашных приводов Источник zakupka.com

Механизм открывания распашных ворот имеет свои особенности, часть которых выгодно отличает их от автоматики других типов.

Достоинства

Механизмам, отвечающим за автоматическую работу распашных створок, свойственна простота конструкции, неприхотливость в эксплуатации и долговечность. Он легко справляется с нагрузками, присущими частным владениям. А для промышленных объектов с увеличенной интенсивностью движения транспорта подбирают устройства с усиленными элементами.

К плюсам таких систем относятся:

• возможность установки на ограниченной площади на участках, где невозможно поставить откатные ворота;

В таких условиях возможна установка только распашных ворот Источник na-dache.pro

• возможность открывания ворот как во двор, так и на улицу;
• простота монтажа и самих ворот, и механизмов;
• доступная стоимость автоматики и её установки;
• возможность использования для створок из любых материалов;
• возможность размещения в любой части створки.

Как правильно сварить гаражные ворота: советы профессионалов

Недостатки

Механизм автоматического открывания ворот распашных очень чувствителен к ветровой нагрузке, особенно к шквалистым порывам ветра. Этот момент нужно учитывать, предусматривая дополнительные упоры и выбирая устройства с запасом прочности. Есть у них и другие минусы.

• Оборудование может заедать и выходить из строя при изменении геометрии ворот – их провисании, деформации петель, усадке столбов.
• Площадка перед воротами всегда должна быть чистой и свободной от любых препятствий.
• При использовании устройств без концевого выключателя требуется установка опор для створок.
• Для долгой и бесперебойной работы механизм для открывания ворот необходимо регулярно осматривать, смазывать.
• На открывание и закрывание створок требуется в среднем 16-20 секунд, что может раздражать людей, не отличающихся терпеливостью.

Особенности выбора

Выбирая механизм открытия ворот распашных, приходится учитывать немало важных факторов. Без этого вы либо просто не сможете установить его, либо он раньше времени выйдет из строя. Основные критерии выбора следующие:

• вес створки;
• конструкция створок, их парусность, зависящая от степени заполнения (на глухие ворота ветер воздействует с максимальной силой);
• направление открытия распашных ворот с электроприводом – наружу или внутрь;
• мощность механизма, допустимая нагрузка;
• температурный диапазон работы, устойчивость к морозам;
• расстояние от столба до створки (для линейных механизмов);
• габариты конструкции, их влияние на размер открытого проема;
Для монтажа оборудования потребовалось вырезать часть кирпичной кладки столбов Источник otkatnie-vorota.com

Стоимость оборудования и его марка тоже имеют значение. Лучше приобрести качественный линейный механизм, чем самый недорогой рычажный, несмотря на то, что последний считается более надежным.


Как сделать засовы и запоры для ворот – инструкция

Марки и производители

Решив сделать автоматическое открытие ворот, вы не испытаете проблем с выбором подходящего оборудования – его выпускают как наши, так и зарубежные производители. Перечислим самые популярные марки и их особенности.

Установка автоматики на откатные ворота. Как же все-таки установить автоматику?

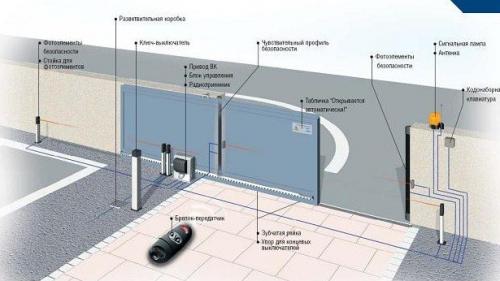

План автоматизации откатных ворот:

• Выбор места
• Перед подсоединением откатных ворот нужно правильно рассчитать нужное расположение электропривода.
• Установка автоматики

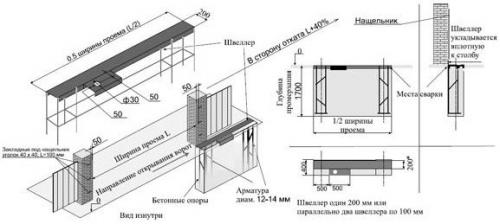

Понадобится поместить основание электропривода на швеллер (профиль) между 2-мя роликовыми каретками поближе к проему, тем самым воссоздавая рабочую позицию привода. Ставим привод на основание монтажа и начинаем обваривать его с помощью сварки. Далее нужно убрать крышку корпуса, а затем через получившееся отверстие протянуть шнур. Затем прикрепить к монтажному основанию электропривод специальными крепежными соединительными элементами – болтами. Помните, чтобы определиться с правильным местоположением, необходимо разместить на шестерне электропривода рейку – и решайте, куда следует переместить его, чтобы рейка находилась в центре шестерни. Следом за этим, фиксируем металлическую трубу из профиля каркаса, а не сам направляющий рельс.

Крепление зубчатой рейки

Для этого этапа нужно открыть ворота и поставить рейку с зубцами в центре привода. Имейте в виду, что для установления концевиков понадобится оставить отрезок средней длины зубчатой рейки. С помощью сварки прикрепляем к профильной трубе основы рейки с зубцами, а потом тянем полотна ворот. Ставим второй участок рейки с зубцами и эту процедуру выполняем еще раз.

Отслеживайте, чтобы между стыками не было никаких разрывов.в итоге, должен получиться качественный и полноценный один «зуб». Потребуется еще раз хорошо приварить все эти крепежные элементы автоматики гаражных ворот. Далее оставляем небольшой зазор в несколько миллиметров между шестерней электропривода и зубчатой рейкой . Раскручиваем болты на рейке, размещаем ее так, чтобы при перемещении рейка с зубцами выдавала характерное «цоканье», при соприкосновении с шестерней электропривода.

Установка концевых выключателей

Эти комплектующие нужно прочно закрепить на рейке специальными болтами. Концевики разделяются на механические и в виде магнитов. Первый тип – механические выключатели, считаются более распространенными и несложными при монтаже. Суть их воздействия заключается в пружине. Второй тип – магнитные выключатели, выдерживают даже суровые климатические условия. Их работа состоит в полярности магнита. Они делятся на левый концевик и правый, со знаком «плюс» и «минус».

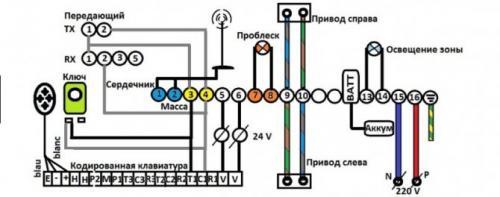

Подключение привода

Для подсоединения электропривода вы должны иметь схему и подробную инструкцию. С этой целью используется пульт управления: электропривод должен смещать полотно ворот для гаража, но не доходить до самого конца. Для регулирования времени закрытия ворот нажмите несколько раз на специальную кнопку Р1 на ДУ пульте либо удерживать ее несколько секунд.

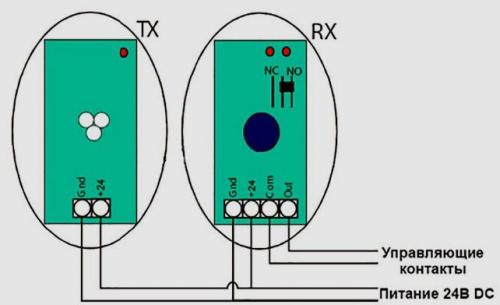

Установка фотоэлементов безопасности

Фотоэлементы – это два устройства, одно их которых подает луч света, а другое устройство – его принимает. Если сигнал света перекрывается чем-либо (машина, человек, собака), то ворота прекращают закрываться. Монтаж фотоэлементов для сдвижных ворот осуществляется несколькими различными способами. Для начала, необходимо прочно закрепить эти фотоэлементы один напротив одного с целью улавливания светового сигнала. Также можно соорудить специальные столбики и прикрепить к ним данные фотоэлементы. Или организовать специальные столбы из профильной трубы, вмонтировать туда фотоэлементы безопасности.

Подключение сигнальной лампы

Лампу-«сигналку» необходимо разместить сбоку автомобильной дороги, чтобы она сообщала о подъезжающих автомобилях, людях, которые приближаются к воротам. Нужна такая лампа или нет, решать только вам. Однако специалисты рекомендуют не игнорировать элементы безопасности. Закрепить «сигналку» можно быстро с помощью саморезов. А для подключения потребуются провода питания 2×0,5 мм либо 2×0,75 мм. И затем подключается все по простой схеме с инструкцией.

Таким образом, если у вас появятся какие-либо затруднения, недостаточно навыков и опыта, свободного времени, то вам необходимо обратиться за помощью и советом к профессионалам, которые владеют всеми необходимыми знаниями и спецоборудованием. Ведь правильное подключение откатных ворот – залог плавного передвижения створки и сохранности гарантии на автоматику.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/stati/ustanovka-privoda-dlya-otkatnyh-vorot-avtomatika-dlya-otkatnyh-vorot

Установка автоматики на распашные ворота своими руками. Подготовка перед монтажом

Для того чтобы установить автоматику своими руками, необходимы следующие материалы и инструменты:

• плоскогубцы;
• дрель;
• молоток;
• шуроповерт;
• строительный метр;
• изолента.

Обычные распашные ворота отличаются от автоматических тем, что в автоматических присутствует электропривод. Поэтому прежде чем ставить привод, нужно выбрать, какой именно ставить. Есть 2 вида электроприводов – линейный и рычажный.

Для того чтобы определить, какой именно выбрать, необходимо замерить расстояние между внутренней стороной столба и петлей. Если расстояние составляет до 1,5 см, то необходимо применять линейный привод. Этот привод дешевле, чем рычажный. Если расстояние между петлей и внутренней стороной столба от 1,5 см до 3 см, используют рычажный тип привода. Этот тип привода такой же надежный, как и линейный.

После выбора привода можно выбрать комплект. Потребуется определить ширину створки, а также принять во внимание ветровые колебания.

Много людей боятся устанавливать автоматику самостоятельно из-за того, что нет достаточного опыта и знаний.

Очень важно проверить, чтобы створки двигались легко, когда запускается привод.

Если что-то мешает легкому движению створок, нужно найти причину и устранить ее, так как электропривод должен передвигаться по уровню. В противном случае столб наклонится, угол движения сместится, что плохо повлияет на автоматику конструкции. Если все неполадки устранены, можно приступать к установке автоматики, при этом четко все делать по инструкции, чтобы она функционировала долго.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/ustanovka-avtomatiki-na-raspashnye-vorota-podgotovka-vorot-i-mest-krepleniya

Автоматика на распашные ворота. Виды автоматики для распашных конструкций

Автоматические распашные ворота уже не являются диковинкой. Такие конструкции стали популярны благодаря своей простоте и высокой скорости открывания створок. Некоторые владельцы гаражей и загородных участков с недоверием относятся к таким электромеханическим приспособлениям. Однако при использовании автоматики жизнь только упрощается. На открытие таких ворот уходит всего 15 секунд, а подходить к ним совершенно не обязательно.

Распашные ворота оборудуют 2 типами автоматики – рычажной и линейной. Каждый из этих электроприводов обладает отличительными особенностями и правилами эксплуатации. Прежде чем отдать предпочтение одному из них, стоит учесть вес створок, их габариты, способ открывания и даже температуру в данном регионе. Особое внимание стоит обратить на автоматику для распашных ворот «DoorНan».

Приводы линейного типа имеют достаточно простое устройство. Их еще называют «червячными». Работа такой автоматики осуществляется за счет возвратно-поступательных движений штока. Его, в свою очередь, приводит в движение редуктор. Шток и редуктор размещены в своеобразном футляре. Когда шток начинает движение, ворота либо притягиваются к футляру, либо отталкиваются от него.

Отличительной чертой приводов линейного типа является замедление створки при завершении открытия или закрытия. За счет этого автоматика работает намного дольше. Также конструкцию можно открывать вручную. Универсальность линейных приводов заключается в возможности их установки на ворота, открывающихся как наружу, так и внутрь.

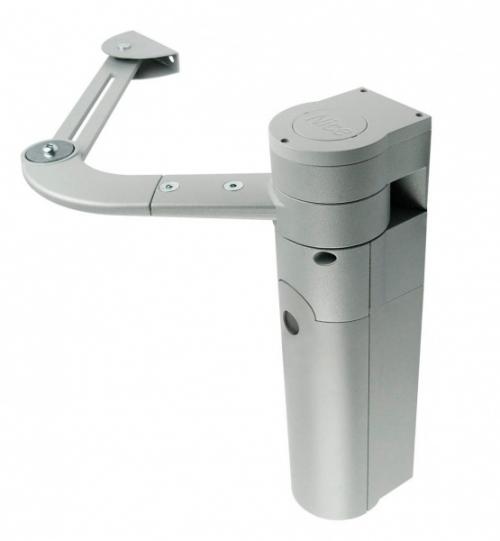

Как понятно из названия рычажного привода, он имеет 2 рычага. Также такая автоматика оснащается редуктором, который приводит рычаги в движение. Корпус устройства устанавливается на столб. Рычаг крепят к створке.

Открытие ворот при помощи рычажной автоматики выполняется по принципу движения руки человека. Это позволяет монтировать прибор на расстоянии до полуметра от створки.
