Лучшие чертежи ворот и калиток из профнастила. Виды калиток из профтрубы

Лучшие чертежи ворот и калиток из профнастила. Виды калиток из профтрубы

Ворота и калитка смотрятся цельно и гармонично, когда их делают одной высоты в едином художественном стиле. По типу заполнения изделия бывают коваными, металлосварными, открытого и закрытого типа. Выбор зависит от особенностей участка, архитектуры дома, а также задачи, которую выполняет ограждение.

Объединяет все виды калиток первооснова — профтруба

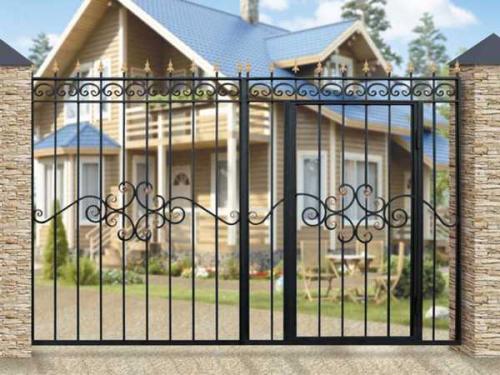

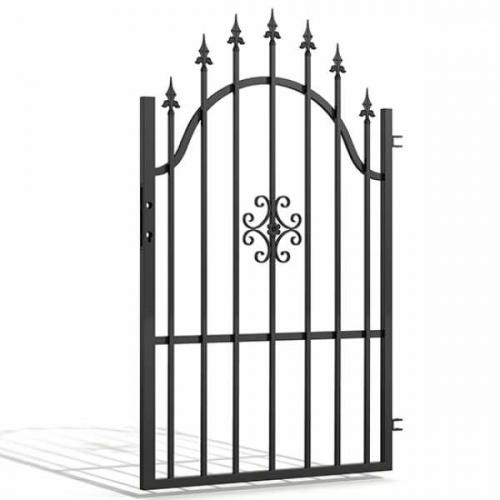

Кованая — это сваренная рама, пространство в которой заполнено ажурной вязью из кованых элементов и металлического прута. Их делают открытого и закрытого типа. Заказать калитку можно готовую типовую или выполненную по индивидуальному проекту. Цена типовых кованых изделий зависит от сложности рисунка и составляет 1100–3500 руб. за 1 кв. м.

Внешний вид конструкции с элементами ковки

Цена изделия, изготовленного по индивидуальному проекту, дороже, 12000 руб. за 1 кв. м в зависимости от сложности работы. Преимущества: внешний вид, срок службы, надежное ограждение. Недостатки: стоимость, большой вес.

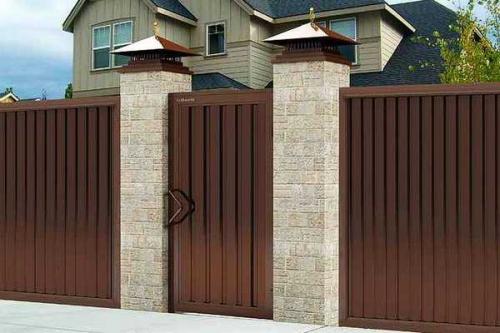

Конструкция из профнастила выглядит как рама, обшитая профлистом. Пространство заполняют двумя способами. Первый – профнастил прикручивают сверху каркаса. Второй способ – лист вставляют внутрь рамы.

Каркас делают из профильной трубы 40х20 мм, для жесткости внутрь приваривают перемычки из профиля 20х20 мм.

Вариант устройства дверцы из профилированного листа

Конструкция получается жесткая, удобная для крепления профлиста. Плюсы: изделие легкое, цена невысокая, монтаж простой. Минусы: требуется аккуратное отношение, чтобы не повредить профлист, требуется установка резинового уплотнителя, чтобы готовое изделие бесшумно закрывалось.

Калитка закрытого сварного типа — к каркасу приваривают металлический лист толщиной 1,5 мм или 2 мм, получается прочная конструкция, которую оформляют узорами из кованых элементов или создают строгие формы. За счет металлического листа конструкция выходит тяжелая, вес изделия 1х2,5 м приблизительно 70 кг.

Пример создания кованой сварной модели

Производитель предлагает готовое изделие с комплектом, в который входят засовы, навесы, проушины, его стоимость 13000 руб. Дополнительно можно приобрести столбы 80х80х3 мм длиной 3 м за 1300 руб. Плюсы: надежность, долгий срок эксплуатации. Минусы: высокая цена и большой вес.

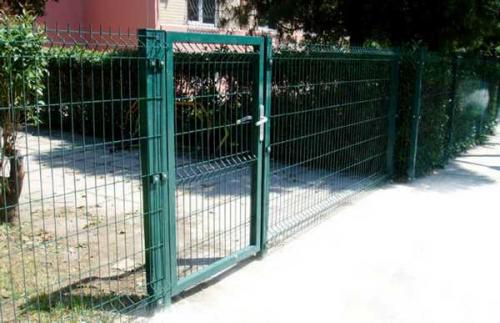

Открытый тип калитки, в котором пространство заполнено выгнутой для жесткости сеткой из проволоки 3–6 мм. Детали выкрашены специальным способом в несколько слоев, гарантия изделия 20 лет. Калитку из 3D-сетки устанавливают вместе с аналогичными системами ограждения.

Входная группа из объемной сетки позволяет огородить участок от несанкционированного проникновения

Цена ограждения зарубежного производства составляет 10000 руб. за изделие 2х1 м. Плюсы: простой монтаж, легкий вес, современный вид, долгий срок эксплуатации. Минусы: высокая цена.

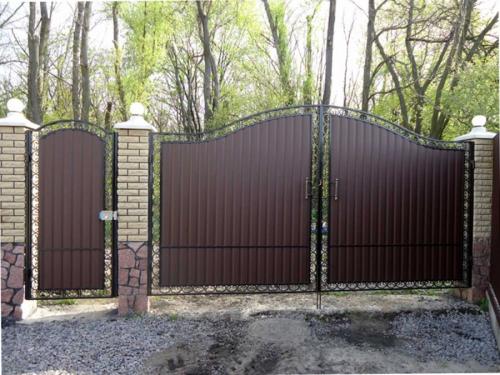

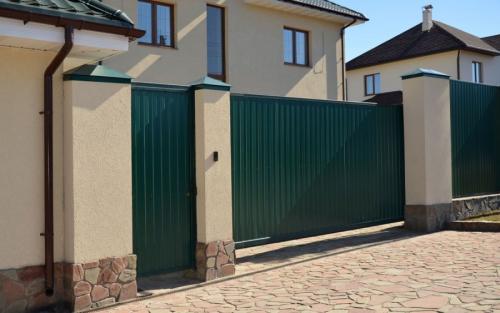

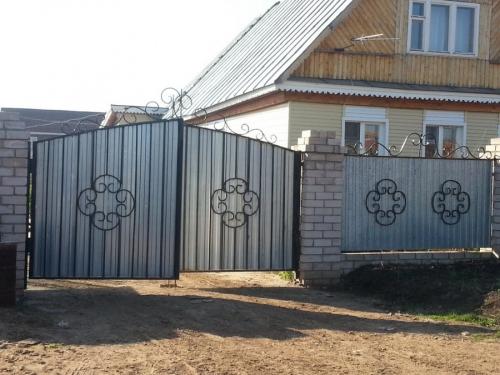

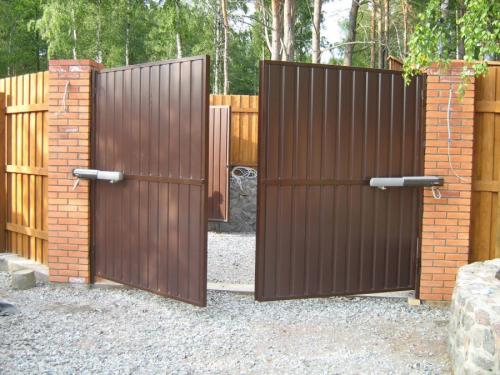

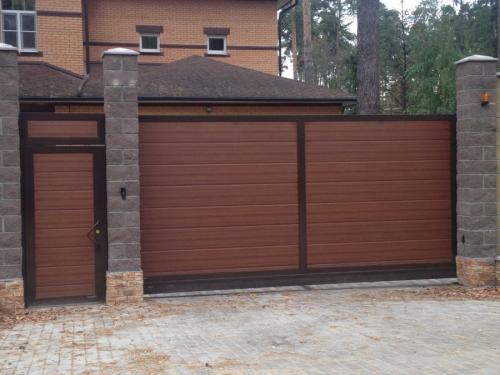

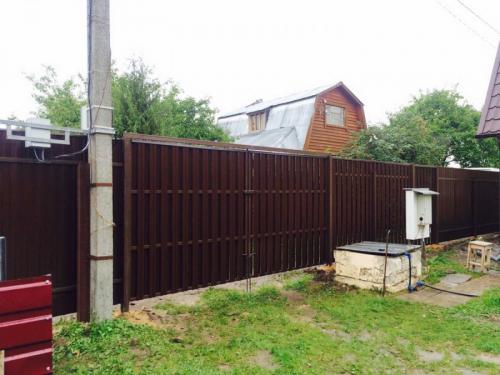

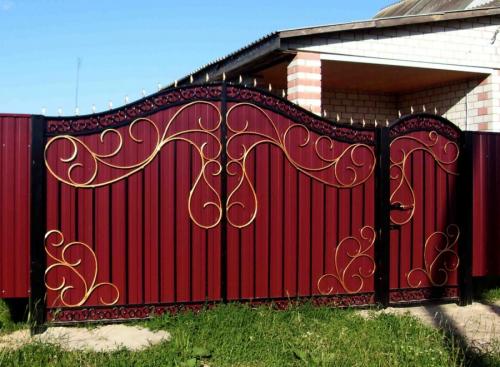

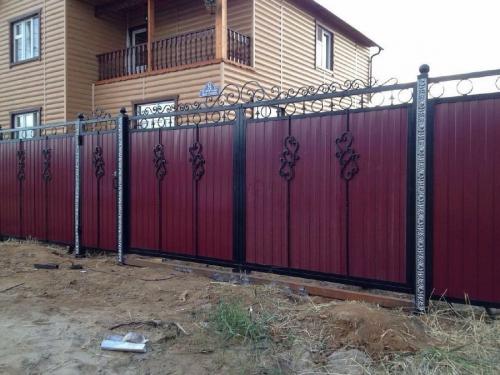

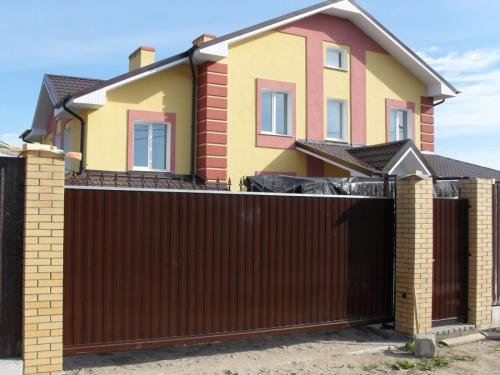

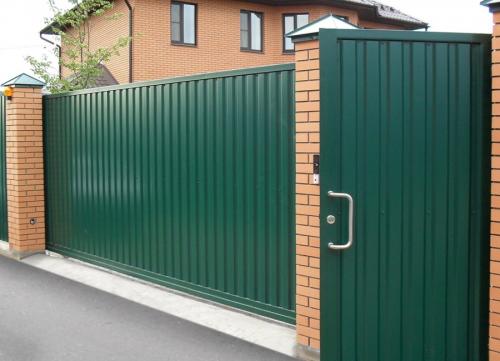

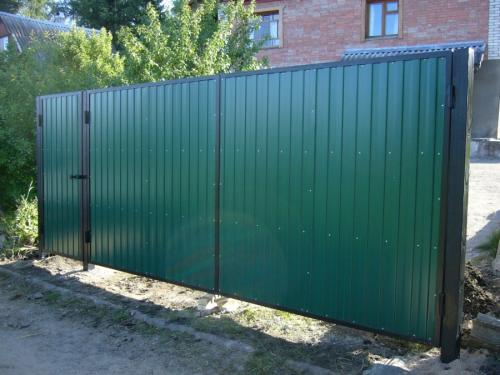

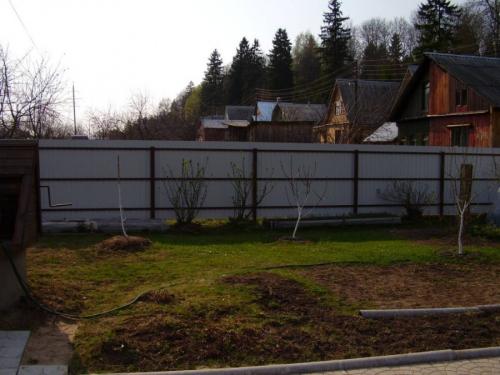

Необычные ворота из профнастила. Ворота из профнастила — 135 фото, как установить своими руками разные типы ворот

Есть о снования утверждать, что сделать ворота из профнастила своими руками не так уж и сложно. Речь идет о простой распашной конструкции, которая лишена излишеств в виде украшений, ковки и тому подобного. Разве чтоявляется обязательной. Такая работа не требует особой профессиональной подготовки и сложного оборудования.

Еще одно преимущество простых ворот из профнастила – относительно невысокая стоимость. Это недорогой материал, а выглядит он прилично, при правильном подборе цветов хорошо впишется в окружающую местность.

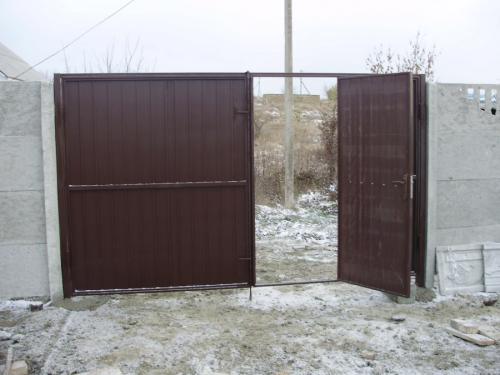

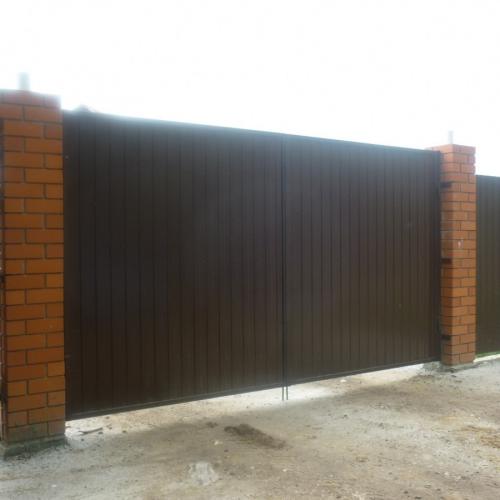

Конструкция ворот

Чертеж ворот с профнастилом демонстрирует крайнюю простоту и неприхотливость конструкции. Но простота эта кажущаяся, есть немало нюансов, которые надо учитывать, в противном случае ворота не будут выполнять свою функцию надлежащим образом.

Итак, ворота – это:

• две створки;
• две трубы для крепления створок;
• перекладина (в некоторых конструкциях);
• калитка (если есть);
• фиксаторы створок;
• поворотные петли;
• проушины под замок.

Створки

Створки для такого устройства, как, сваривают из профильной трубы (с прямоугольным поперечным сечением). Для большей надежности их укрепляют перемычками, которые могут быть:

• крестообразными;
• горизонтальными;
• закрепленными наискосок.

Когда створки достаточно большие, их дополнительно укрепляют (усиливают) одним из двух способов. Первый состоит в том, чтобы приварить по углам изнутри куски листового металла, вырезанные в форме равнобедренного прямоугольного треугольника. Второй похож, только вместо пластины приваривают под углом в 45° такую же трубу, из которой сделан каркас ворот.

Иногда на трубу наваривают неширокую металлическую полосу, чтобы было удобнее крепить профнастил.

Важно, чтобы в месте сварки труб строго выдерживался угол в 90°. Для контроля при сваривании необходимо использовать строительный угольник, либо специальное крепление. В противном случае створки будет невозможно ровно установить в воротах.

Перекладина

Укреплять створки приходится для того, чтобы они не провисали под осевой нагрузкой от собственного веса. Для этой проблемы есть более простое решение. Это перекладина, которая располагается в верхней части ворот, от столба до столба.

Прочность конструкции с перекладиной солидная, но тогда во двор не сможет заехать техника, которая выше ворот. И на этот случай есть решение: верхнюю часть рамы можно сделать съемной.

Подготовка составных частей ворот

Сварка – основной способ крепления для такой конструкции, как ворота из профнастила. Трубы для створок зарезаются на концах под углом 45°.

Такой подход считается профессиональным, но он требует определенной квалификации, а также наличия оснастки и инструмента. Это торцовочная пила по металлу, которая в домашней мастерской ни к чему. Можно отторцевать трубы и вручную, но надо работать очень аккуратно.

К опорным столбам и створкам привариваются элементы поворотных петель. Опять же, место под их крепление должно быть определено максимально точно, в противном случае неизбежен перекос. Лучше всего створку временно закрепить на трубе и размечать по месту. Проушины под висячий замок можно приварить уже тогда, когда ворота установлены.

Если изготавливаются ворота с калиткой, необходимо практически повторить все те же операции, которые описаны выше, от подготовки рамы и до установки замка.

Материалы

Опорные столбы – важная часть конструкции, монтаж ворот производится на них. Поэтому нужна крепкая профильная труба, к примеру, сечением 80х80х3 мм (последнее значение – толщина стенки), из углеродистой стали, сварная.

Длина каждого элемента равна сумме высоты ворот (около двух метров) и глубины вкапывания в грунт (до 1,2 метра). Трубы должны быть ровными, без ржавчины и других явных изъянов.

Для сборки створок также применяют профильные трубы, но с меньшим сечением. При расчете этого параметра надо учитывать потенциальную силу ветра и некоторые другие факторы.

Как сделать красивые ворота из профнастила. Каркас

Для каркаса ворот из профлиста применяется металлический профиль квадратного или прямоугольного сечения. Это могут быть заготовки размером 40*20 или 60*40 мм, – какую использовать, зависит от расчётов ветровой нагрузки. Для перемычек можно использовать трубы 20*20 мм. Толщина может составлять 2-3 мм.

Торцевой разрез проводится под прямым углом или в 45 градусов. Второй вариант увеличивает площадь сварного шва, что положительно сказывается на прочности соединения. Электроды, как правило, берут диаметром в 3 мм.

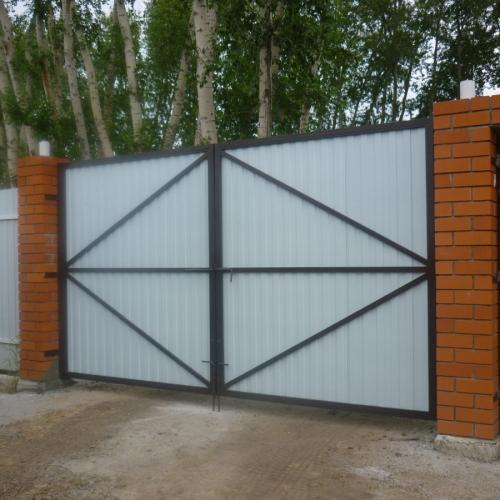

Усиление створок осуществляется посредством перемычек. Их приваривают горизонтально, по диагонали либо перекрестно. Дополнительно по периметру можно закрепить уголки из листового железа.

На готовой конструкции сварные швы зачищают и шлифуют. Всю конструкцию обезжиривают и покрывают грунтовочным составом. В завершение каркас окрашивают ЛКМ с антикоррозионными добавками.

Готовый каркас к обшиванию Источник abgate.ru

Профнастил для забора: виды, характеристики, особенности выбора

Последовательность действий

Установка столбов проводится с применением бетонного раствора, на высыхание которого уходит не менее 28 дней. В результате проведение работ по монтажу ворот возможно не ранее, чем через 14 суток, чтобы набор прочности составлял минимум 50%.

Сначала приваривают петли (2 или 3 в зависимости от веса конструкции и нагрузки на ворота). Лучше использовать гаражные петли, так они справляются с высокой механической нагрузкой и долго служат. Расположение выбирается с учетом отступа от горизонтальных направляющих дверцы на 20-30 см. Для одностороннего открывания петли накладывают на опору и раму, для двухстороннего – монтируют встык к столбу.

Ворота с профнастила с калиткой. Делаем каркас

Раму желательно делать из того же материала, что и опоры. Чаще всего стойки и каркас изготавливаются из металлических изделий. Мы собираем раму из профилированной трубы.

Для сборки каркаса находим горизонтальную площадку, способную свободно вместить хотя бы одну створку.

Процесс предельно простой: нам нужно сварить прямоугольную раму из предварительно нарезанного на куски необходимых размеров трубы (профиля). Углы должны быть строго прямыми. Убеждаемся в этом с помощью угольника.

Разметка и сварка углов каркаса

Разметка и сварка углов каркаса

Разметка и сварка углов каркаса

Сварив каркас, укрепляем его в углах при помощи стальных уголков. Для придания раме дополнительной жесткости, разделяем ее по высоте на 3 примерно одинаковые части и привариваем по меткам параллельные горизонтальные перемычки. Места соединения перемычек с рамой также укрепляем при помощи стальных уголков. В этих же точках привариваем воротные петли.

Когда рама готова, по периметру привариваем стальную полосу для крепления профнастила

Полезный совет! Существует и другой популярный вариант упрочнения каркаса. Для этого в центре рамы к ее вертикальным сторонам приваривается горизонтальная перемычка, разделяющая каркас на 2 одинаковых прямоугольника. После этого углы каждого из таких прямоугольников соединяются диагональными перемычками. Выбирайте любой из двух рассмотренных способов упрочнения, они оба хороши.

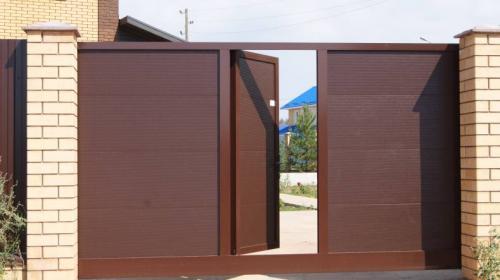

Каркас для калитки собирается аналогичным образом. Если же вы хотите сделать калитку прямо в воротной створке, собирайте раму в несколько ином порядке. Для этого приварите к прямоугольной раме выбранной створки поперечные и продольные металлические перемычки, формируя тем самым раму калитки. Средние габариты калитки – 80х180 см. По возможности придерживайтесь именно этих значений. Места крепления петель на створке смещаем к верхней и нижней кромкам рамы.

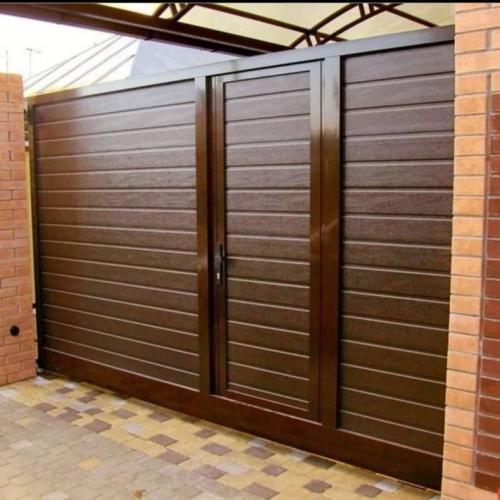

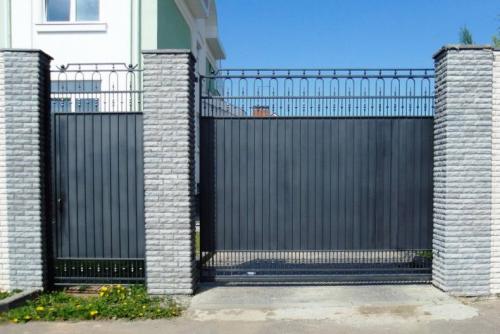

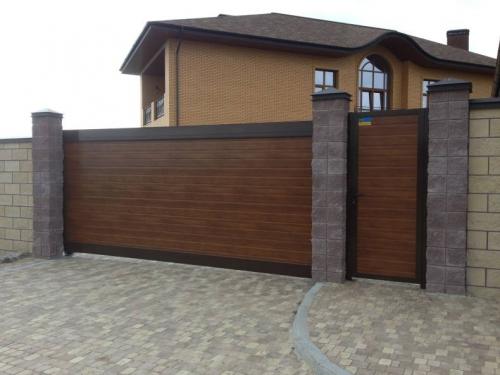

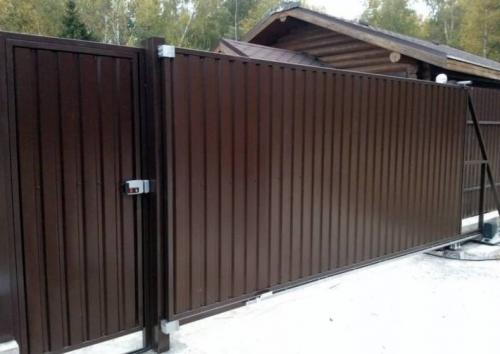

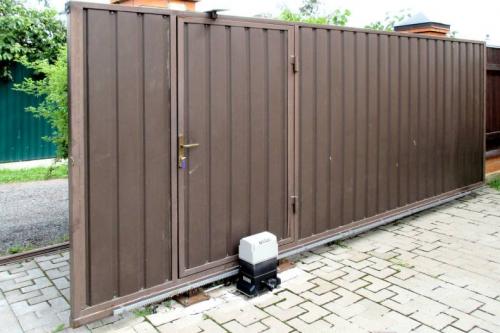

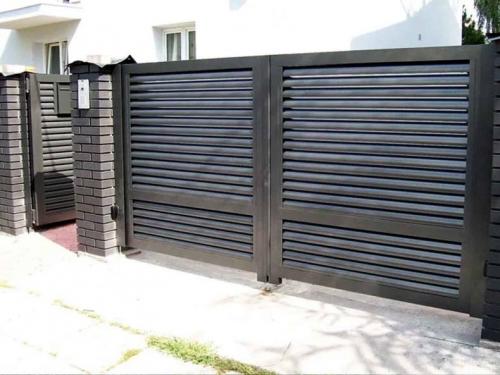

Ворота со встроенной калиткой. Откатные ворота с калиткой: достоинства и недостатки совмещения. ТОП-140 фото-вариантов ворот со встроенной калиткой

Для владельцев собственных участков ограждение территории надежным забором и крепкими воротами является обязательным условием для поддержания уровня безопасности в собственном дворе.

Они помогают людям почувствовать себя в безопасности, ведь ограждения помогают им закрыть свой участок от проезда машин, от чужих людей и от диких животных.

Сегодня производители ограждений готовы предложить различные конструкции ворот, материал и необходимые комплектующие. Есть даже вариант приобрести полностью автоматизированные системы.

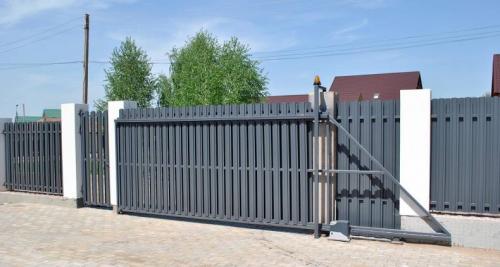

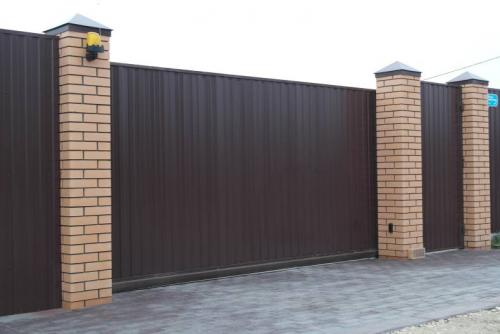

Самыми простыми и удобными можно считать откатные ворота. Их еще называют сдвижными. Принцип их работы подкрепляется использованием электропривода. Их чаще всего можно встретить в частных домах.

Особенности откатных ворот с калиткой

Прежде чем приступать к покупке или монтажу откатных ворот, рекомендуем вам ознакомиться с их некоторыми характерными особенностями. Начать, пожалуй, стоит с необходимых элементов — рамы (она заливается в фундамент), электропривода, щита и роликов с направляющими.

• Что касается самой главной особенности откатных ворот — она заключается в их названии. При открытии проезда они откатываются в сторону. А помогает им в этом довольно простая конструкция. Ее вид далеко не нов, но именно в последнее время она начинает пользоваться все большим спросом.
• Откатные ворота представляют собой прямоугольную раму. Ее дополнительно обшивают панелями из алюминия или оцинкованной стали. Профиля этих панелей обязательно подвергаются дополнительной обработке, которое уберегает их от появления ржавчины.
• Под рамой подразумевают несущую конструкцию. Ее изготавливают из металла. В последствии для повышения его прочностных характеристик его дополнительно бетонируют.

Верхняя часть рамы оснащается направляющими. Ролики, которые обеспечивают плавное скольжение, располагают, как правило, на равном расстоянии друг от друга.

Работу механизма обеспечивает электропривод. Его управление обеспечивает специальный пульт. Благодаря его наличию водитель может не покидать машину в плохих погодных условиях, чтобы попасть к себе во двор.

Виды откатных ворот ворот с калиткой

Различают подвесные, консольные и рельсовые ворота. Каждые из них имеют свои особенности.

Подвесные

Данный тип сдвижных ворот отличает особая прочность и высокий уровень безопасности. Их практически невозможно взломать или повредить. Чаще всего встречаются на производственных объектах.

Консольные

Пользуются большим спросом на мировом рынке. При открытии не создают никакого шума. Монтируются легко. Для установки необходимо приобрести много деталей, среди которых имеется скоба, обеспечивающая поддержку воротам, и консольный блок.

Рельсовые

Для них не требуется дополнительное место. Они удобны в использовании. К створке крепятся специальные колесики, которые заранее устанавливается на фундаменте. Устойчивы к механическим повреждениям.

Плюсы и минусы откатных ворот с калиткой

Как и любая другая конструкция, сдвижные ворота имеют положительные и отрицательные характеристики, ознакомиться с которыми нужно задолго до их покупки и установки.

Плюсы

Преимуществами можно назвать такие моменты, как:

• Низкий уровень шума во время открытия. Если установить качественные детали, уровень шума будет сведен к минимуму;
• Ворота открываются и закрываются плавно;
• Нечто не мешает их открытию. Имеется в виду, что с традиционными двустворчатыми воротами для их полноценного раскрытия необходимо зимой убирать весь снег с проезда;
• Они служат на протяжении долгого времени;
• Управлять ими можно как стационарно, так и дистанционно;
• Ворота надежные и одновременно простые;
• Их отличает особая устойчивость к различным климатическим условиям.

Минусы

Касаемо недостатков можно отметить следующее:

• Для обеспечения большей прочности и устойчивости опор, столбы вместе с воротами необходимо бетонировать;
• Для обеспечения отката необходимо наличие свободного места;
• Роликовой системе нужно уделять много внимания, так как от нее зависит успешное использование ворот.

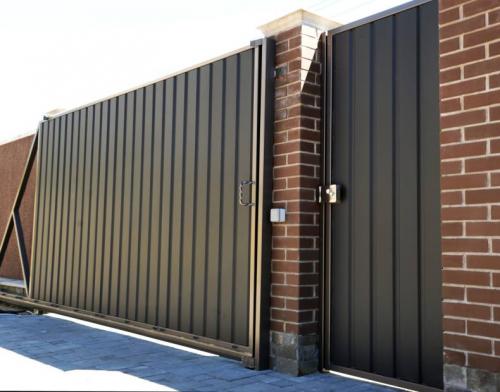

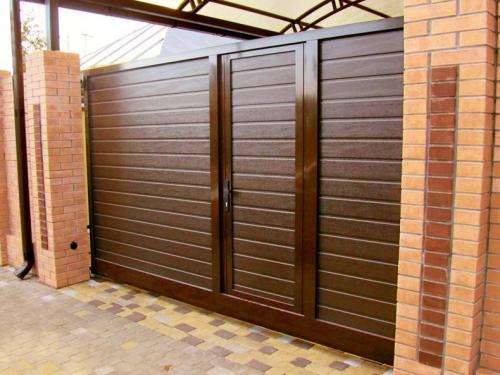

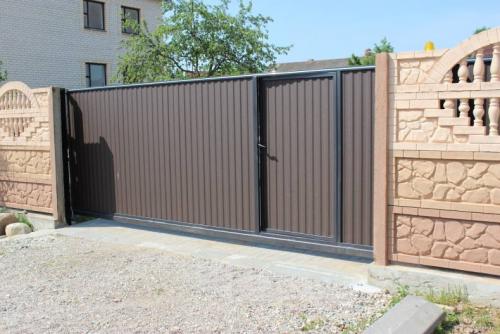

Наличие калитки в откатных воротах

Есть вариант сделать откатные ворота с калиткой. Ее наличие целесообразно тогда, когда само ограждение не предполагает дополнительное место для калитки.

Тем не менее, для ее установки потребуется соблюдать некоторые нюансы, незнание которых может усложнить вам работу.

1. Для открытия ворот калитка обязательно должна быть в закрытом состоянии, иначе это может привести к поломке механизма.
