Стандартные размеры производителей секционных ворот. Стандартные размеры секционных ворот Alutech (Алютех), Хёрман (Hormann)

При строительстве гаража знание стандартных размеров ворот является одним из важнейших моментов: это позволит не только уберечь кошелек от ненужных дополнительных расходов, но и уменьшить срок изготовления ворот.

Наша компания сотрудничает с двумя производителями секционных ворот: немецкая компания Hormann (Хёрман) и белорусская компания Alutech (Алютех) . Сетка размеров у каждого производителя своя.

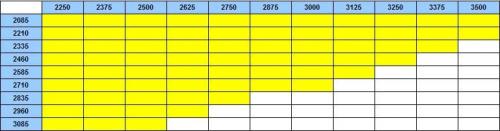

Алютех предлагает ворота серии Classic с верхним расположением торсионных пружин размерами от ш. 2250 х в. 2085 м до ш. 5000 х в. 3085 мм . При этом, можно изготовить ворота с промежуточными значениями по ширине и высоте с шагом 5 мм, что позволяет легко подобрать ворота под любой проем. Кстати, это правило относится ко всем видам ворот белорусского производства.

Стандартные размеры производителей секционных ворот. Стандартные размеры секционных ворот Alutech (Алютех), Хёрман (Hormann)

Ворота Alutech серии Standard производятся с пружинами натяжения, расположенными в боковых направляющих, что позволяет снизить их конечную стоимость, и, соответственно, таблица размеров здесь немного другая.

Стандартные размеры производителей секционных ворот. Стандартные размеры секционных ворот Alutech (Алютех), Хёрман (Hormann) 01

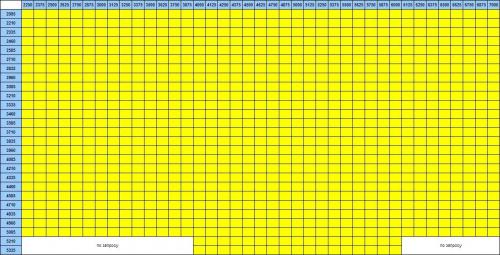

Промышленные ворота Алютех имеют гораздо более широкую размерную линейку, и размеры таких ворот могут быть от ш. 2250 х в. 2085 м до ш. 7000 х в. 5335 мм .

Стандартные размеры производителей секционных ворот. Стандартные размеры секционных ворот Alutech (Алютех), Хёрман (Hormann) 02

Основные стандартные размеры ворот Hormann белого и коричневого цветов большую часть года имеются в наличии на складе в Москве, что является несомненным преимуществом, ведь такие ворота можно поставить в 2 раза быстрее аналогичных размеров другого производителя.

Нестандартные размеры Хёрман колеблются от ш. 2000 х в. 1875 мм до ш. 5500 х в. 3000 мм.

Промышленные ворота Hormann имеют размеры от ш. 1200 х в. 1875 мм. до ш. 6000 х в. 7000 мм.

Квалифицированную консультацию при выборе размера ворот и других параметров вашего гаража, необходимых для установки секционных ворот и автоматики Вы можете получить по телефону нашей компании в Рязани (4912) 51-02-49.

Для тех, кто строит гараж, несомненно будут интересны скидки на секционные ворота в Рязани и ворота в наличии на складе в Рязани .

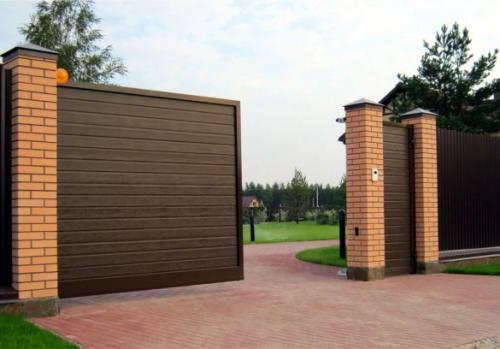

Стандартные размеры ворот и калитки. Оптимальная ширина въездных ворот

Об этом нужно задуматься сразу, как только настал черёд обустройства въездной зоны. На этом этапе многие допускают главную ошибку — делают въезд, как у соседа, или по общим рекомендациям, без учета конкретной ситуации.

Хочу сделать откатные ворота и задумался, какой ширины сделать под них проем.

Стандартные размеры ворот и калитки. Оптимальная ширина въездных ворот

Интересно, а кто-нибудь делал проём шириной всего 3.5 м. Удобно ли пользоваться такими воротами?

Стандартные размеры ворот и калитки. Оптимальная ширина въездных ворот

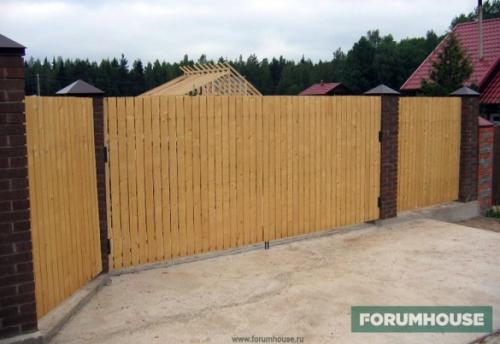

По мнению ПаниМарина , проём шириной 3500 мм слишком неудобен, но многое зависит от угла разворота, с которого заезжает машина.

Стандартные размеры ворот и калитки. Оптимальная ширина въездных ворот

Хотя есть и противоположное мнение.

taneko Участница FORUMHOUSE

Мы хотим сделать откатные ворота длиной 3.5 м только для проезда легковушек.

А вот у пользователя портала krust четырехметровые распашные ворота, и он хотел бы сделать их ещё шире, но уже поздно.

ЮныйСтроитель Пользователь FORUMHOUSE

А я буду делать 5-ти метровые ворота, чтобы могли спокойно заезжать грузовики. Думаю, что в проём шириной 3.5 м большегруз, не по прямой, да ещё с поворотом, просто не заедет. 4 метра — это самый минимум.

Стандартные размеры ворот и калитки. Оптимальная ширина въездных ворот

Итак, сколько людей, столько и мнений. Одни считают, что ширина ворот 3.5-4 метра достаточна, тогда как бывают ситуации, что может не хватить и 6-ти метров. От чего это зависит? Чтобы это понять, нужно ответить на следующие вопросы:

  • Какая ширина подъездной дороги.
  • Какой транспорт (легковые машины или грузовики) будет заезжать в ворота.
  • Под каким углом будут въезжать машины (45 или 90 градусов).
  • Есть ли площадка и свободное место для въезда, чтобы покрутиться, или грузовик должен заезжать «с колес».
  • Какие планируется ставить ворота: откатные или распашные.
  • Сколько места отведено под парковку.

Стандартные размеры ворот и калитки. Оптимальная ширина въездных ворот

На первый взгляд кажется, что всё это лишнее, и можно взять усреднённое значение в 4 метра и не заморачиваться, т.к. ворота длиной свыше 4000 мм (нестандартные) автоматически приводят к удорожанию всей конструкции въездной зоны.

121353 Участница FORUMHOUSE

Я поставила себе на участок распашные ворота шириной 5 м. Участок немаленький, 30 соток, но ширина дороги всего 3.5 м, а очень важно учесть угол, под которым будет заезжать автомобиль. Когда я стала делать ворота и «утопила» проём вглубь участка на 1.5 м, то соседи надо мной смеялись. Но, когда к одному из них не смог заехать миксер, и он попросил меня пропустить бетономешалку через мои ворота, поняла, что всё сделала правильно.

Стандартные размеры ворот и калитки. Оптимальная ширина въездных ворот

Ворота и въездная зона на участок — это те вещи, которые нужно сделать один раз и навсегда, т.к. любые переделки бьют по карману.

Важно: конструкция ворот сильно влияет на возможность беспрепятственного въезда . Например, предварительные расчеты показали, что достаточно ширины проема в 4 метра, но надо учесть, что откатные ворота отъезжают в сторону, а у распашных есть створки, которые сильно сужают пространство для маневра.

Стандартные размеры ворот и калитки. Оптимальная ширина въездных ворот

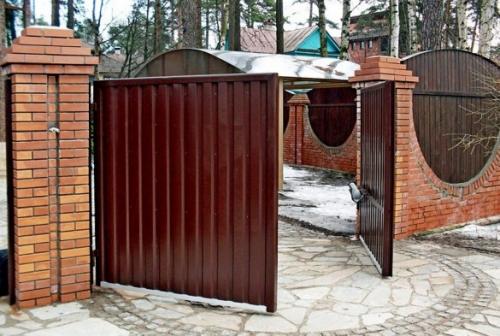

Например, створки в идеале должны открываться на 180 градусов. Если распашные ворота снабжены автоматикой, то привод заужает проём, а кроме этого, автоматика (привод) не позволяет открыть створки более чем на 110 градусов.

Стандартные размеры ворот и калитки. Оптимальная ширина въездных ворот

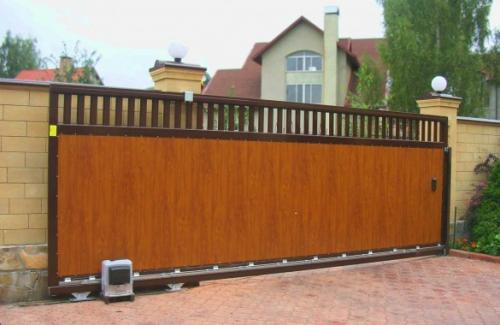

Т.е. при одинаковых условиях откатные ворота открывают полный проём, а распашные создают коридор. Также створки у распашных ворот могут открываться наружу или, если позволяет место, внутрь участка. Но это означает, что придется чистить в два раза больше снега — перед воротами и на участке.

Стандартные размеры ворот и калитки. Оптимальная ширина въездных ворот

mielena Участница FORUMHOUSE

В широкие ворота въезжать удобнее и безопаснее. При строительстве забора мы сделали двое распашных ворот — 3 и 4 м. Большими воротами пользуемся постоянно для проезда грузовиков.

Стандартные размеры ворот алютех. Замер проема для установки гаражных ворот

Замер проема – дело непростое и очень важное. От его качества зависит надежность и долговечность работы конструкции. Поэтому мы рекомендуем доверять замер специалистам.

У официальных представителей «АЛЮТЕХ» во всех регионах есть сертифицированные монтажные бригады, которые проходят регулярные обучения по замеру, сборке и монтажу ворот, а также сервисному обслуживанию.

Выбрать официального представителя ГК «АЛЮТЕХ» в своем регионе .

Стандартные размеры производителей секционных ворот. Стандартные размеры секционных ворот Alutech (Алютех), Хёрман (Hormann) 12

Рекомендации по выполнению замеров

Для правильного снятия размеров необходимо производить замер, как минимум, в трех точках проема по ширине и трех точках проема по высоте . Для заказа воротвыбирается большее значение.

Стандартные размеры производителей секционных ворот. Стандартные размеры секционных ворот Alutech (Алютех), Хёрман (Hormann) 13Стандартные размеры производителей секционных ворот. Стандартные размеры секционных ворот Alutech (Алютех), Хёрман (Hormann) 14

Также следует проверить горизонтальность пола и верхней перемычки проема, вертикальность стен проема при помощи строительного уровня. В случаях отклонения данных поверхностей помещения от горизонтальной или вертикальной плоскости на 1,5 мм/м и более 5 мм в целом следует выполнить доработку проема.

В ряде случаев проемы имеют нестандартную конфигурацию. Например, имеются вентиляционные или отопительные коммуникации в зоне установки ворот, потолок имеет скос или выступы. В этом случае при замере необходимо учесть следующие особенности:

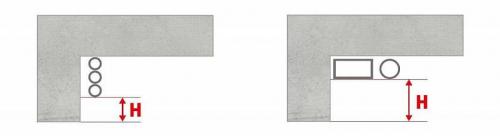

  1. Под потолком проходят вентиляционные коммуникации. Стандартные размеры производителей секционных ворот. Стандартные размеры секционных ворот Alutech (Алютех), Хёрман (Hormann) 15В таком случае за уровень потолка необходимо принять нижнюю точку коммуникаций.

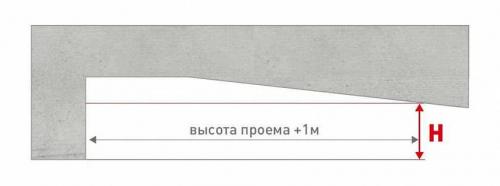

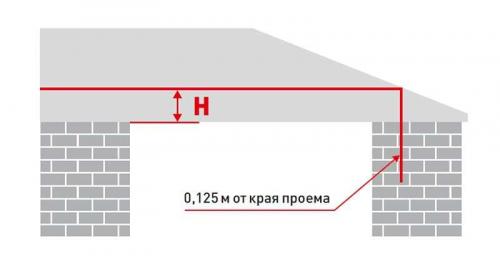

  2. Потолок, снижающийся в глубину помещения. Стандартные размеры производителей секционных ворот. Стандартные размеры секционных ворот Alutech (Алютех), Хёрман (Hormann) 16В таком случае за уровень потолка принимается нижняя точка на потолке, расстояние к которой равно высоте проема + 1000 мм.

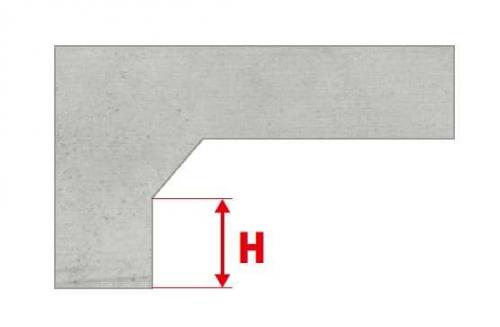

  3. Не вертикальная перемычка. Стандартные размеры производителей секционных ворот. Стандартные размеры секционных ворот Alutech (Алютех), Хёрман (Hormann) 17В таком случае за уровень потолка принимается нижняя точка вертикальной перемычки.
  4. Перемычка скошена по ширине проема. Стандартные размеры производителей секционных ворот. Стандартные размеры секционных ворот Alutech (Алютех), Хёрман (Hormann) 18В таком случае замер перемычки необходимо производить в точке которая находится на расстоянии 125 мм от края проема по ширине.

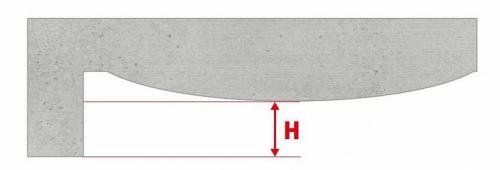

  5. Выпуклый потолок. Стандартные размеры производителей секционных ворот. Стандартные размеры секционных ворот Alutech (Алютех), Хёрман (Hormann) 19В таком случае за уровень потолка необходимо принять крайнюю нижнюю точку.

Для замера и оценки всех особенностей проема рекомендуем пригласить сотрудника официальных представителей «АЛЮТЕХ».

Профессиональный замер позволит точно рассчитать цену и исключит ошибки при подборе ворот для вашего гаража .

Подробнее о конструкции, преимуществах, размерах и ценах секционных ворот и приводов к ним, читайте здесь:

  • Секционные ворота для гаража ,
  • Автоматика для секционных ворот .

Нужна консультация?

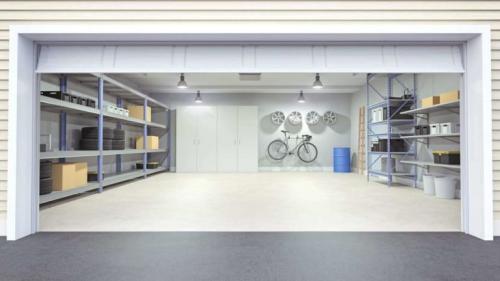

Секционные ворота размеры проема. Виды гаражных ворот

Как мы уже сказали, с типом ворот надо определиться еще до начала строительства гаража. И не только из-за размеров. Некоторые виды требуют усиления фундамента в определенных местах, иначе их правильная установка невозможна. Итак, какими бывают ворота для гаража.

Секционные ворота размеры проема. Виды гаражных ворот

Если речь идет только о месте хранения авто, можно сделать помещение гаража с минимальными расстояниями

  • Распашные ворота в гараж. Самые популярные и недорогие. Недостаток — требуется место для открывания створок. Иногда это проблема. Второй минус — сложно автоматизировать, поэтому чтобы открыть/закрыть надо выходить из машины.
  • Подъемные .

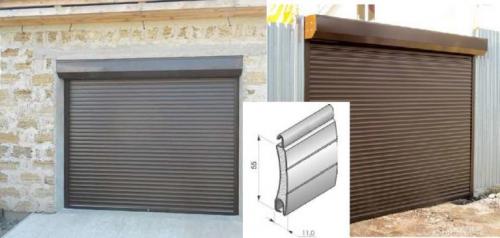

    • Рулонные гаражные ворота (ролетные). Это ламели небольшой ширины, которые, при открывании, накручиваются на установленный в верхней части проема барабан. Работают аналогично оконным рольставням. Управляются вручную или автоматически. Популярны в производственных гаражах из-за экономии места, скорости реакции и относительно невысокой цены. Недостаток — довольно тяжело сделать качественное утепление. Если сохранение температуры важно — вариант не ваш. Второй минус — невысокая  взломостойкость. Можно найти более надежные, но цена будет высокой.

      Секционные ворота размеры проема. Виды гаражных ворот

      Ролетные ворота имеют не слишком высокую надежность. Можно устанавливать, если гараж находится на охраняемой территории или за забором

    • Секционные. Это тоже горизонтальные ламели, но шириной 15 см и больше. Обычно это два слоя металла, между которыми находится утеплитель. Имеют направляющие по бокам проема, которые, плавно изгибаясь уходят под потолок. При поднимании ворот ламели сдвигаются по направляющим вверх. Этот тип ворот требует большей высоты гаража: направляющие должны отстоять от потолка на некотором расстоянии.

      Секционные ворота размеры проема. Виды гаражных ворот

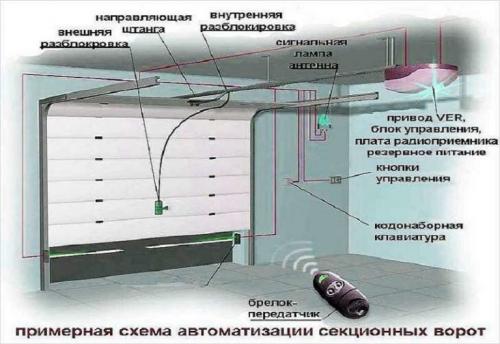

      Как работают секционные ворота

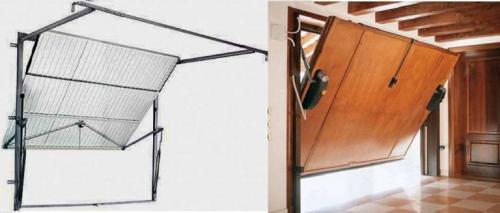

  • Подъемно-поворотные . Есть несколько типов — с направляющими и без них. Общее отличие в том, что полотно ворот цельное (не из ламелей) и оно целиком сдвигается под потолок или выезжает наружу. Для подъема цельного полотна используют подъемники различных конструкций. Это тот тип гаражных ворот, который требует усиления фундамента в районе их установки.

    Секционные ворота размеры проема. Виды гаражных ворот

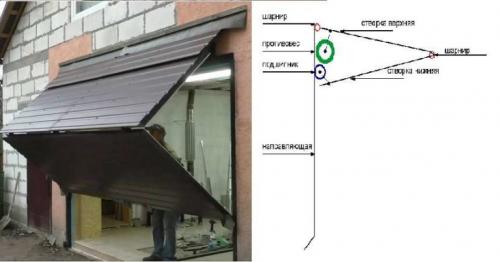

    Как устроены подъемно-поворотные ворота

  • Подъемно-складные гаражные ворота. Полотно ворот разделено по вертикали на две части (частей может быть и больше, но система получится слишком сложной) и подвижно соединены. При подъеме они складываются, выезжают наружу и поднимаются вверх. В открытом виде напоминают козырек над входом.

    Секционные ворота размеры проема. Виды гаражных ворот

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/standartnye-razmery-sekcionnyh-vorot-dorhan-standartnye-parametry-sekcionnyh-konstrukciy

Стандартный размер ворот во двор. Выбор размеров ворот в зависимости от типов конструкции ворот

Выбор ширины въездных ворот на участок во многом определяется конструкцией ворот. Для каждого типа конструкции существует свои рекомендации относительно параметров.

Откатные ворота, стилизованные под распашные Источник fencemasters.us

Въездные ворота распашного типа

Ворота распашного типа (иначе их называют створчатые) требуют достаточного количества свободного пространства перед ними, необходимого для открывания створок. Их конструкция включает в себя одну или несколько створок. Также при планировке дополнительное пространство стоит закладывать и за воротами, чтобы при парковке автомобиль не был преградой при открытии створок. Ширина распашных ворот может достигать 3 метров. Обычно этот тип ворот устанавливают на участках с узкой территорией, расположенной по одну сторону от ограждения,

Двустворчатые распашные ворота требуют меньше места для открывания Источник mirvorot24.ru

Откатные ворота

На участках с небольшим количеством свободного места, где установка распашных ворот невозможна, устанавливают откатные ворота. Их конструкция включает в себя всего одну створку, перемещающаяся вдоль ограждения. Перед установкой стоит заранее продумать защитное ограждение, которое должно полностью помещать створки ворот после их полного открытия.

Ширину откатных ворот рекомендуется делать такой, чтобы при въезде автомобиля в ворота между зеркалами заднего вида и опорными трубами ворот было расстояние не меньше 45 см. Чаще всего встречаются ворота с максимальной шириной равной 4 метра. При этом ширину створки ворот делают на 40-45 см больше проёма, чтобы избежать щели, просвечивающей дачный участок.

Откатные ворота Источник дляворот.рф


Как сделать засовы и запоры для ворот – инструкция

Складывающиеся ворота

Иначе их называют телескопическими. Они станут отличным решением для владельцев узких участков, поскольку они занимают мало места в сложенном виде. Состоят из нескольких вертикальных створок, складывающихся в книжку при открытии. Они открываются в горизонтальном направлении, поэтому Ширина подобных ворот будет зависеть от того как они открываются, и ещё от толщины каждой секции и количества секций.

Выбор размеров ворот для забора в зависимости от типа въезжающего транспорта

Один из главных факторов, влияющих на размер ворот,- тип транспорта, выезжающего на территорию участка. Ведь чем больше габариты въезжающего автомобиля, тем большего размера необходим проем для него. Стоит учитывать, что при строительстве крупногабаритная техника будет заезжать чаще обычного.

Пример расчёта минимальной ширины ворот для въезда Источник alutech.ru

Легковые машины

Обычно средняя ширина легкового автомобиля не больше двух метров. Поэтому если чаще всего на участок въезжают легковые машины, то ширину ворот для легкового автомобиля выбирают стандартную, и составляет она 2,6 метра. В этом случаем учитывается зазор размером примерно 0,35 метра.

Грузовые автомобили

Для грузовых автомобилей ширину проёма делают значительно больше. Если на участок планируется заезд крупногабаритных автомобилей (например, грузовиков), то ширина ворот для грузового автомобиля будет составлять не менее 3,1 метра.

При условии, что на территорию участка планируется заезд разных машин, стоит опираться на стандартные значения ширины ворот. Оптимальная ширина ворот в частном доме считается от трёх с половиной метров до четырёх метров. Ведь тогда возможен проезд и грузовых машин, и легковых автомобилей.

Требования к воротам для гаража

Размер гаражных ворот определяется их видом конструкции. Однако при любых условиях рекомендуется придерживаться стандартных размеров, в которых учитываются параметры автомобиля и дополнительно прибавляется 0,9 метра на открывание дверей машины.

Если гараж предусмотрен для паркинга сразу нескольких автомобилей, то ширину гаражных ворот следует определять следующим образом. Суммируется ширина двух автомобилей и прибавляется расстояние, необходимое на открывание дверей между автомобилями и стенами гаража.

ГОСТ не даёт чётких регламентов о нормах и правилах установки гаражных ворот, поэтому, определяясь с габаритами, стоит опираться лишь на ширину автомобиля.


Типы и размеры гаражных ворот для частного дома и производства

Выбор размера калитки

При выборе размера калитки для забора важно принимать во внимание то, что она должна обладать высокой пропускной способностью. В особенности на этапе ремонта через неё должны без проблем проходить материалы для строительства и габаритная бытовая техника. Предпочтительной считается ширина 1метр.

Стандартные гаражные ворота размер. Стандарты ширины и высоты ворот для гаража

Занимаясь проектированием гаража, основное внимание уделяют расчету его размеров. И здесь важны не только общая высота, ширина постройки, но и

    Типовые размеры гаражных ворот

    При разработке чертежа конструкции важно учесть:

    1. Габариты, количество размещаемых автомобилей. Во внимание берется наличие багажника и высота машины вместе с ним, ширина авто с боковыми зеркалами.
    2. Особенности въезда в гараж. Учитывается, будет ли конструкция построена выше или ниже уровня грунта, наличие поворотов, качество обзора.
    3. Как близко гараж находится от забора, автомагистрали.
    4. Способ открытия дверей. Потребуется установка калитки или нет.
    5. Предполагается ли усовершенствование этой машины или покупка новой.

    Стандартные гаражные ворота размер. Стандарты ширины и высоты ворот для гаража

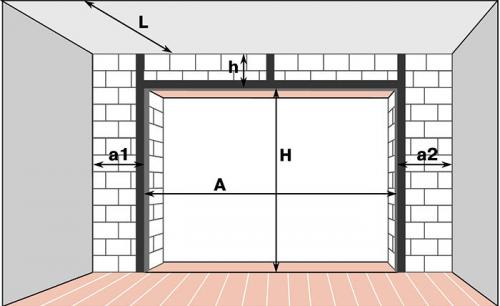

    Размеры ворот. A – ширина проема. H – высота проема. h – притолока (перемычка). a1 – заплечик левый. a2 – заплечик правый. L – глубина.

    Если решено заказывать ворота у одного из производителей, то лучше заранее ознакомиться с их размерной сеткой полотен или пригласить на объект замерщика.

    Стандартные

    Независимо от того, будут ли ворота самодельные или покупные, они должны быть смонтированы так, чтобы автомобиль свободно заезжал в гараж и при этом по бокам оставались зазоры.

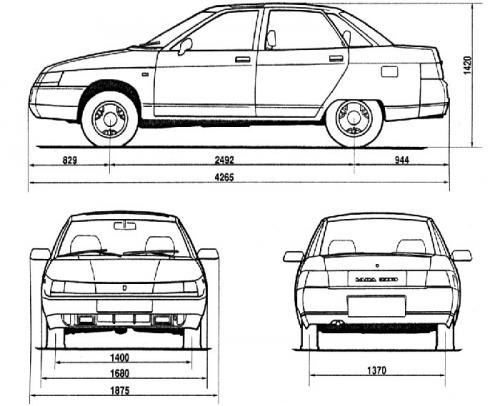

    С этой целью к ширине машины прибавляют по 30 см с каждой стороны.

    Если ширина автомобиля от 1,8 до 2 м, то оптимальной шириной проема будет 2,5 м. Этот показатель считается самым ходовым у большинства заводов-изготовителей.

    Стандартные гаражные ворота размер. Стандарты ширины и высоты ворот для гаража

    Высота гаражных ворот по ГОСТу для легковых авто – от 2,3 до 2,6 м.

    Среди владельцев дач, частных домов спросом пользуются такие типы створок с соответствующими им размерами:

    • распашные – 4*2 м;
    • рулонные (рольставни) – 4*2,7 м;
    • секционные – 2,25*2 м;
    • откатные (сдвижные) – 3*1,9 м;
    • подъемные с поворотом – 2,4*2,2 м.

    ГОСТ размеров металлических ворот для гаража:

    • http://docs.cntd.ru/document/1200156975

    Минимальные

    Если площадь участка небольшая и хозяевам необходимо максимально сэкономить пространство, то допускается использовать минимальные размерные величины.

    Стандартные гаражные ворота размер. Стандарты ширины и высоты ворот для гаража

    При условии ровного заезда для обычного легкового автомобиля хватит ширины 2 м. Под мотоцикл требуется оставить 1,8 м.

    По высоте ворота гаража должны быть минимум 1,8 м, но находиться в помещении с такими низкими потолками будет некомфортно. Поэтому на высоте лучше не экономить.

    Максимальные

    Ограничений со стороны законодательных нормативов нет. Все зависит от технических возможностей производителей, предпочтений хозяев.

    В зависимости от способа открытия ворот, материала для обшивки размерная сетка разных компаний различается.

    При стандартной комплектации максимальной высотой считается 3,08 м, шириной – 6 м. По требованию заказчика возможно создание больших створок. Зачастую это касается обустройства промышленных зданий, складских ангаров, автосервисов и автомоек.

    Распространенные размеры проема в зависимости от типа ворот

    Если из дома в гараж не предусмотрен прямой проход, то лучше сделать в воротах встроенную калитку, чтобы  при необходимости попасть в помещение со двора.

    Выпускается несколько вариантов ворот, которые отличаются способом открытия, управления (автоматически, вручную).

    Разберем особенности устройства каждого из них.

    Распашные

    Общепринятый вид ворот для гаража.

    Конструкция проста: рама, сваренная из металла, с двумя створками крепится к коробу на петлях.

    Распашные ворота легко сделать самостоятельно.

    Минус – необходимо свободное пространство перед гаражом для открытия.
