Запор для распашных ворот гаража и ограждения своими руками. Надежные варианты запорного механизма для ворот гаража

Запор для распашных ворот гаража и ограждения своими руками. Надежные варианты запорного механизма для ворот гаража

Самые удобные конструкции – на пружинах. Они прочно удерживают створки ворот и дверей. Такие конструкции запора можно устанавливать в любом месте – на раме створок ворот или на самом полотне дверей.

Запоры для гаражных ворот – основные виды конструкции:

• горизонтальные запорные механизмы, которые могут устанавливаться по центру распашных ворот, либо сверху и снизу;
• вертикальные запоры;
• дополнительные запорные механизмы, которые обычно монтируют для удобства, а не для безопасности. Они просто не дают створкам распахнуться от порыва ветра или сквозняка.

Варианты удобных и надежных запорных механизмов для ворот гаража:

• врезной замок;
• сдвижной запор накладной для распашных ворот;
• поворотный запор;
• винтовой и ригельный механизм;
• запор на ворота гаража с фиксацией. Фиксировать запор можно пазовым, поворотным или пружинным методом.

Выбор зависит только от личных предпочтений и финансовых возможностей. Аналоги некоторых дорогих механизмов вполне можно сделать в четыре раза дешевле своими руками.

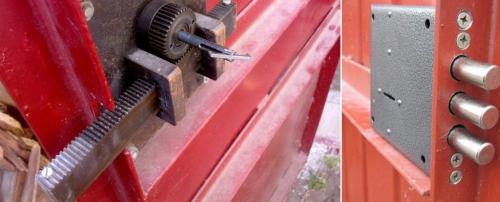

Немного о врезных замках

Сувальдный механизм замка, который обеспечивает секретность, для гаража, особенно в северных регионах не рекомендуется. Часто пластины этого «тетриса» заклинивает, и открыть замок  становится очень проблематично.

Простой и надежный механизм секретности, который подойдет для любого замка в гараже – реечная пара. На грани засова и на самом ключе нарезаем пилу (нужны угловые пазы и выступы). Когда ключ, похожий на сверло, вставляется и надавливается, то ворота легко открываются. Такой простой и надежный механизм можно установить даже на большой массивный запор.

Такая конструкция выдерживает любые морозы. Единственный минус – ключ слишком большой. Но ограничиваться только замком на ворота нельзя, нужны надежные боковые и центральные запоры на распашные ворота гаража.

Засовы на распашные ворота. Засовы для распашных ворот

Создать засов для распашных ворот самостоятельно легко. Это позволит не только сэкономить, ведь приобретение материалов будет стоить дешевле, но еще и отойти от стандартных магазинных версий, что значительно усложняет процесс взлома.

Все необходимые действия можно разделить на несколько этапов, выполнение которых дает возможность получить максимально эффективный и безопасный засов:

• выбор материала (чаще всего используется дерево или металл);
• сборка засова с учетом существующих параметров;
• монтаж изделия на ворота, проверка, подгонка в случае необходимости.

Засовы для гаражных ворот , которые в большинстве своем распашные, также могут быть созданы собственноручно.

Существует несколько типов подобных изделий, собрать которые можно в домашних условиях. Особо выделяются такие:

• поворотные – отличаются надежностью и прочностью;
• задвижные вертикальные – требуют дополнительных элементов фиксации, но также надежны;
• задвижные горизонтальные – прочные и легкие в установке.

Каждый из них можно сделать самостоятельно, главное – внимательно следить за инструкцией.

Устройство «Вертушки» - инструкция по самостоятельному сбору

Подобный засов для распашных ворот своими руками можно создать быстро и без проблем. Для этого достаточно выполнить простой алгоритм. Поэтапно это будет выглядеть так:

• подготовить 3 бруса, 2 из которых будут иметь длину 50 см, а один 150 см (размеры могут быть и иными, все зависит от размеров ворот – большой брус должен иметь длину равную 2/3 длины ворот);
• короткие брусья крепятся друг напротив друга, а само крепление должно быть жестким (иногда вместо брусьев используется металлический профиль);
• длинный брус, который будет двигаться, крепится ближе к одной из створок с помощью длинного болта со скрытой или сточенной головкой.

Рисунок 1: Вертушка после установки

Такой вид имеет «Вертушка» после сборки и установки. Это надежный вариант, открыть который снаружи весьма проблематично, особенно если соблюдать все нормы.

Засов «Шлагбаум»

Простой, но эффективной способ защитить себя от проникновения посторонних. Его изготовление и монтаж просты, что делает его доступным для каждого даже в случае установки в гараже:

• подобрать металлический брус или пластину (в дальнейшем на пластину можно установить замок);
• выбранная единица крепится на одной из створок (на расстоянии в треть от края);
• два швеллера крепятся на краях створок, а их ширина должна быть немного больше бруса для легкого закрытия;
• если использовалась пластина, то можно приварить петлю, на которую при желании можно навесить замок, сделав защиту еще надежней.

Рисунок 2: Засов «Шлагбаум»

Установка такого механизма займет несколько часов, а вот уровень безопасности возрастет в разы.

Сдвижной засов

Засовы задвижки для ворот немного сложнее в изготовлении, однако и степень безопасности с их использованием возрастает в разы. Для изготовления потребуется:

• металлическая пластина, имеющая ширину 4 см и длину 50 см;
• к воротам крепятся пазы, предназначенные для фиксации пластины (требуются дополнительные вертикальные засовы);
• чтобы их изготовить достаточно нескольких Г-образных прутьев, которые будут фиксировать ворота сверху.

Рисунок 3: Сдвижной засов

Открыть снаружи такой засов невозможно, что делает его одним из самых надежных.

Запоры для ворот и калиток. Преимущества

Если сделать запор для ворот своими руками, то это реальная возможность сэкономить некоторые денежные средства или удовлетворить тягу к творчеству, которая присуща каждому рачительному хозяину.

Иногда это стремление к творчеству присуще людям, которым ничего не стоит купить самые дорогие и современные устройства для ворот и калиток, а также приобрести задвижки с электронными устройствами и на сигнализации.

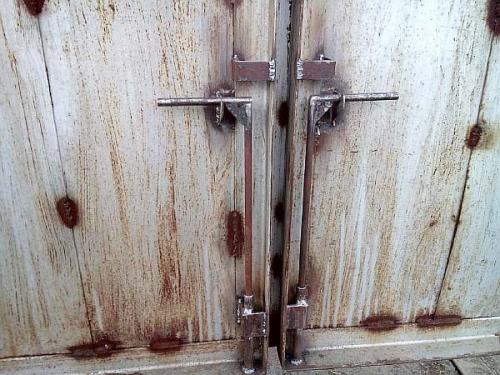

Металлические ворота

Их можно купить в специализированном магазине или заказать с доставкой на сайте «Леруа Мерлен». Это может быть изделие от самого престижного изготовителя или раскрученного бренда типа Came – новейший, электромеханический, предназначенный специально для распашных ворот.

Основная цель установки защитного устройства на воротах любой конструкции – охрана территории, на которой расположено частное землевладение и постройки хозяйственного и бытового назначения. Стоит отметить следующее:

• постройка забора – тоже цель разграничения пространства на чужое, общественное или собственное;
• запоры для ворот – это стопоры для потенциально открытых проемов;
• массивные ворота оказываются полностью бесполезными, так же как и самая высокая изгородь, если место, через которое хозяева входят, въезжают или доставляют грузы, остается открытым и для посторонних;
• самодельный замок – действительно реальный шанс предотвратить попадание на свой участок воров, которые привыкли работать с типовыми устройствами. И если запор достаточно хорошо продуман и исполнен, он составит существенное препятствие.

Засов

Изготовление своими руками запоров для нехитрых дачных створок, как правило, ставит целью не давать им открываться. Для этого достаточно стопорного устройства. Но хозяин все равно покупает что-то вроде засова, чтобы при переезде в город закрыть участок от проникновения посторонних.

И пусть такой запор можно открыть ломиком или шпилькой, все равно он на некоторое время оставляет ощущение надежной преграды. Поэтому все самое ценное лучше вывезти заранее. Однако данный вариант не подходит для гаражных ворот, потому что автомобиль представляет куда более ощутимую ценность, чем нехитрый дачный скарб. Если же нужно сделать безопасным приусадебный участок, то лучше предпочесть более сложный, врезной или электромагнитный замок.

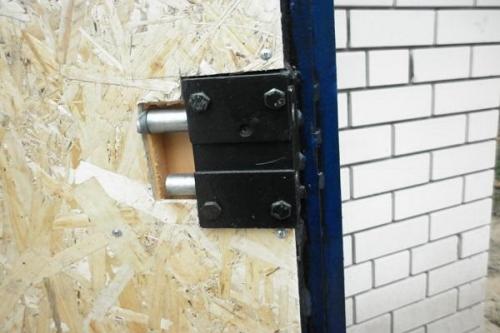

Как сделать запоры на гаражные ворота. Как сделать запор на гаражные ворота своими руками, инструкция и виды устройств

Помимо традиционных замков, при возведении гаража рекомендуют установить запор на ворота. Эта конструкция предназначена для фиксации створок и защиты от раскрытия под напором ветра. Существуют различные виды запорных механизмов: автоматические, ручные и другие. Каждую подобную конструкцию можно приобрести в магазине. Но механические несложно изготовить своими руками.

Разновидности и характерные особенности

Задвижка гаражная бывает механической или электрической. Первый тип запоров подразделяется на следующие виды:

• фляжный;
• поворотный стоечный;
• запорный;
• горизонтальный;
• винтовой;
• защитный.

Оптимальной, с точки зрения временных затрат на установку и удобства эксплуатации, считается вертикальная задвижка, с помощью которой можно зафиксировать закрытые и открытые ворота.

Перечисленные виды механизмов отличаются между собой конструктивными особенностями и областью применения.

Фляжные системы запора

Фляжный запор состоит из двух элементов: рычаг с крюком, который фиксируется на петлю, монтируемую на вторую створку или раму гаражных ворот. Этот надежный механизм хорошо переносит длительную эксплуатацию и не чувствителен к засорам. Для того чтобы сломать конструкцию, потребуется приложить значительные усилия.

Поворотные стоечные

Поворотный стоечный (эксцентриковый) гаражный запор представляет собой конструкцию, состоящую из:

• трубчатой стойки, монтируемой на ворота или калитку вертикально;
• рычага, который крепится в центральной части стойки;
• крюков-зацепов, расположенных в верхней и нижней частях стойки.

Последние цепляются за небольшие цилиндры, устанавливаемые на раме гаражных ворот. По прочности этот механизм не отличается от фляжного, но требует использования легированной стали при изготовлении зацепов и стойки.

Запорная вертушка

Запорная вертушка имеет следующую конструкцию: в центре одной из створок приваривается цилиндр, на котором фиксируется поворачиваемая металлическая (реже деревянная) планка. Далее, ближе к концам последней, на гаражных воротах монтируются 2 стержневых фиксатора (упора), которые обычно изготавливаются из уголков.

Этот запорный механизм был популярен среди владельцев гаражей 20 лет назад. Считалось, что вертушку невозможно вскрыть.

Горизонтальный ригель

Горизонтальные запоры для гаражных ворот легки в эксплуатации. Такие задвижки отличаются следующей конструкцией:

• на одну из створок привариваются 2 обрезка трубы небольшого диаметра;
• на вторую створку приваривается 1 обрезок;
• в эти обрезки вставляется труба меньшего диаметра, загнутая с одной стороны буквой «Г».

Такой гаражный запор просто изготовить в домашних условиях.

Винтовой запорный механизм

Винтовой механизм состоит из нескольких элементов:

• металлическая планка, которая крепится к гаражным воротам с отверстием под болт;
• болт с резьбой и отверстием под ключ.

Болт с помощью ключа заворачивается в указанную планку, которая начинает двигаться в сторону и запирает ворота.

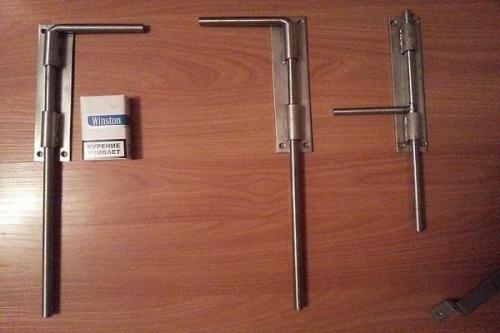

Защитный вертикальный засов

Этот механизм прост как в установке, так и в применении. Вертикальный засов конструктивно не отличается от горизонтального. Разница заключается в том, что первый обычно монтируется сверху либо снизу гаражных ворот (или одновременно на обоих концах), а ригель входит в отверстие, проделанное в раме.

Электромеханический замок

Электромеханические замки устанавливаются только на те гаражные ворота, одна из створок которых надежно фиксируется в одном положении. Этот вид запорного механизма отличается тем, что ригель приводится в движение при подаче электричества.

Для того чтобы отпереть замок, необходимо подать соответствующий сигнал с брелока, набрать код на панели, приложить магнитный ключ или выполнить иное действие (определяется типом приобретенной модели).

Выбираем лучший вариант запорной системы

Гаражные ворота, в большинстве своем, имеют стандартную конструкцию: две створки, крепящиеся к раме посредством петель. Соответственно, выбор запорной системы, в основном, определяется предпочтением владельца.

Для внешних ворот

Для внешних ворот оптимально подходят шпингалет (горизонтальный ригель) и фляжная система запора. Устройство последней достаточно простое, благодаря чему монтаж конструкции не вызывает сложностей, а механизм прослужит в течение многих лет.

Для распашных ворот

Длярекомендуют использовать вертикальный засов. Обусловлено это тем, что открытые створки можно зафиксировать, если опустить металлическую трубу. Последняя будет удерживать гаражные ворота от порывов несильного ветра.

Как сделать задвижку на гараж своими руками?

Изготовить самостоятельно можно большинство из описанных запорных механизмов для гаражных ворот. Причем конструкции создаются по схожему алгоритму. В связи с тем, что оптимальными для гаражных ворот считаются шпингалет и вертикальные задвижки, следует рассмотреть процесс изготовления этих запоров.

Запор для откатных ворот своими руками. Как выбрать и установить своими руками замок для ворот откатного типа

Если вы используете откатные ворота, которые закрываются вручную, без использования автоматических запирающих устройств, то вам необходимо установить на них надежный запор. Тем самым вы обеспечите защиту от проникновения на ваш участок или в гараж. Прежде, чем приобретать замок для откатных ворот, необходимо представлять себе разновидности подобных устройств.

Ворота откатного типа

Попробуем разобраться в данной ситуации, чтобы сразу же установить на свои откатные ворота надлежащий замок. В большинстве случаев сделать это можно своими руками, ведь ничего сложного в такой установке нет.

Разновидности замков для откатных ворот

Неизменной частью всех замковых приспособлений является крючкообразная защелка, которая в закрытом состоянии удерживает ворота в закрытом положении.

Внешний вид механического врезного замка типа «крюк» для откатных ворот

Поэтому обычный замок, имеющий выдвигающиеся засовы, для установки на откатных воротах непригоден. Все запирающие устройства можно подразделить на несколько категорий:

По способу срабатывания

1. Автоматическое запирание замка. При установке отъезжающей створки в закрытое положение происходит защелкивание крючкообразного механизма. Таким способом запирается большинство современных замков.
2. Ручное запирание замка. В этом случае запорное устройство закрывается вручную, изнутри. Снаружи открыть такой запор невозможно.

По конструкции

1. Обычный механический замок. Он может открываться ключом как с внутренней стороны ворот, так и с обеих сторон. Впрочем, можно спрятать наружную планку в материале ворот, чтобы исключить открывание створки с улицы.
2. Электромеханический запор. Управление им может производиться как ключом, так и дистанционно. Например, с пульта или с домофона.
3. Кодовый замок. Такой механизм удобен тем, что для управления им не нужен ключ. Достаточно знать код, который выставляется владельцем ворот.
4. Цилиндровый замок. Его особенностью является наличие одного или нескольких цилиндров, благодаря использованию которых удается избежать открытия замка мошенниками, практикующими подбор ключей. Они открываются специальными плоскими ключами, которые практически невозможно подделать. Чем больше цилиндров будет содержать такой замок, тем он будет надежнее.
5. Приваренный к воротной конструкции самодельный запор. Это приспособление, которое может иметь самую различную конструкцию. В закрытое состояние переводится в тот момент, когда подвижная створка находится в запертом положении. Обычно монтируется своими руками.

По способу установки

1. Врезной замок для откатных ворот. Он может быть врезан как в материал ворот, так и в опорную стойку. Он легко встраивается в профильную трубу, которая является основой каркаса. В процессе установки нужно обращать внимание на положение крючка и опорной планки. Крепить опорную планку нужно с таким расчетом, чтобы крючкообразный ригель полностью обеспечивал запирание ворот.
2. Накладной замок. Его установка ничем не отличается от установки замка на любой другой тип ворот. Отличительной особенностью является лишь конструкция самого замка, которая должна иметь запорный крюк.

При выборе замка отдавайте предпочтение механизмам, изготовленным из нержавеющей стали. Это касается и корпуса, и внутренностей устройства. Для кодового замка нелишним будет наличие защитного кожуха, предохраняющего механизм от влаги и загрязнений.

Часто совместно с откатными воротами используют калитки. Благодаря им отпадает необходимость постоянно откатывать вручную массивную створку. Калитка может открываться в любую сторону, поэтому для нее подойдет замок любого типа, который можно будет открыть как изнутри, так и снаружи.

Как своими руками сделать замок крюк для откатных ворот

Если стоит задача сделать надежный запор в виде крюка, то можно воспользоваться несколькими способами его изготовления:

• Это могут быть две петли, которые при закрытом положении створки совпадают. Петли привариваются к подвижной створке и опорному столбу. В них продевается обычный навесной замок или изогнутая металлическая деталь, фиксирующая петли в закрытом положении.
• Поперечная задвижка. Крепится также методом сварного соединения. В материале подвижной створки имеется отверстие, либо же к створке приварен кусок трубы. В это отверстие или внутрь трубы вставляется задвижка, которая входит в зацепление с опорным столбом. Находясь поперек движения створки, задвижка очень надежно фиксирует ворота.
• Самым простым приспособлением является крюк, надежно закрепленный на откатной створке. На опорном столбе имеется паз или петля, куда крюк будет входить при нахождении ворот в крайнем закрытом положении. Несмотря на простую конструкцию, такой запор открыть снаружи не выйдет.

Изготовить замок крюк для откатных ворот без автоматики вполне можно своими руками. Для этого необходимо иметь соответствующие инструменты и обладать хотя бы элементарными строительными навыками.

Запоры на ворота из профнастила. Как определиться с выбором засова

Источник montazh-zaborov.ru

Некоторые предпочитают использовать на своих воротах сразу несколько механизмов, потому что зачастую простые конструкции поддаются взлому. Обычно комбинируют замки и засовы. Можно установить электромеханические или электромагнитные замки. Это последнее слово техники обеспечивает, по словами производителей, наибольшую защиту. Самые современные устройства реагируют на отпечаток пальца. Такие аппараты не установишь сам, да и стоимость их достаточно высока.

От того, куда вы хотите установить запорное устройство тоже зависит многое. Например для калитки важна скорее эстетика, внешний вид и простота. Запоры для гаражных ворот служат целям безопасности. Главное требование тут – надёжность и прочность. Зачастую такие конструкции изготавливаются индивидуально, потому что конкретные виды дверей могут сильно разниться.

Прочный оцинкованный запор для ворот Источник zavodsota.ru

Виды засовов

Теперь рассмотрим конкретные типы запоров и засовов. Вообще всевозможных вариантов масса начиная от самодельной деревянной щеколды и заканчивая современной электроникой. Ниже приведены основные, наиболее распространённые и универсальные модели. Каждый запор на ворота имеет свои особенности, о которых сказано ниже.

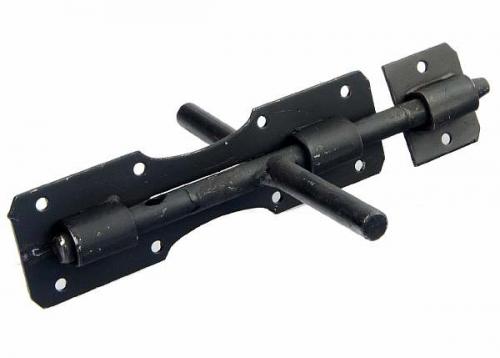

Горизонтальные

Их ещё называют шпингалетом. Размещаются, как правило, в верхней или средней части ворот. Очень часто используются в гаражах. Благодаря простой конструкции многие мастерят такие конструкции сами, ведь по сути это простая щеколда которая состоит из петли, оболочки и подвижного стержня.

Простой горизонтальный засов на железные ворота Источник zaborsebe.ru

Вертикальные

Схожи с горизонтальными. Располагают их в нижней или же в средней части ворот. Основа конструкции – стальные прутья, за счёт которых и двигается засов. Очень хорошо подходят для распашных уличных ворот.

Классический вертикальный засов для ворот Источник blogspot.com

Дополнительные

Такие засовы крепятся с внешней стороны ворот. Как видно из названия это не самостоятельные механизмы и всегда используются в совокупности с другими видами запоров.

Фляжный запор для гаражных ворот. Запоры на гаражные ворота: освещаем по пунктам

Можно изготовить запоры на гаражные ворота своими руками, причем сделать это довольно легко, что позволит сэкономить средства для более приятных вещей.

Блок: 1/6 | Кол-во символов: 152Источник: https://ovorotah.com/aksesuary-i-modernizatsiya/zapory-na-garazhnye-vorota.html

• вертикального вида;
• дополнительные запорные устройства.

Запоры на ворота горизонтального типа различаются между собой центральным, верхним и нижним расположением.

Запоры вертикального вида устанавливаются на створах ворот.

Дополнительные запорные устройства применяются для запирания дверей различных подсобных построек.

По конструкции запорные устройства делятся на:

• врезные;
• накладные;
• поворотные;
• ригельного типа.

Применение того или иного механизма определяется только пожеланиями владельца гаража. Зачастую запорные механизмы по конструкции довольно просты. К таким простым устройствам относится «вертушка». Данный запор гарантирует полное прилегание створок между собой при закрывании ворот, что обеспечивает легкое открытие изнутри и не дает возможности открытия снаружи.

Еще одним из вариантов запорных устройств для гаражных ворот является самый обычный шпингалет, который просто монтируется на необходимое место. Один из вариантов шпингалета — это засов, изготовленный из железной полосы. Для монтажа такого запорного устройства следует знать, сколько деталей имеется в наличии и где они будут располагаться.

Можно выдумать очень много разновидностей запорных механизмов. И для этого не нужно использовать сложные и дорогие замки, которые легко срезаются, в отличие от засовов, которые срезать невозможно.

Виды засовов на ворота. Выбор вида засова

Сегодня на рынке можно встретить множество вариантов засовов. Рассмотрим основные из них.

Типы по методу крепления:

1. Горизонтальный. Монтаж такого засова производится в верхней зоне или по центру, можно сделать его и внизу ворот. Конструкция напоминает щеколду большого размера. Она состоит из нескольких частей: внешней оболочки, петли-фиксатора и подвижного стержня из металла. Такой тип носит название «шпингалет».
2. Вертикальный. Засовы похожи на предыдущие модели, располагаются в тех же местах. Но двигаются они за счет стальных прутов. Их часто применяют в распашных моделях. Фото засова представлено ниже.
3. Дополнительный. Задвижку устанавливают непосредственно на воротах и наличнике с внешней стороны. У данного засова средние показатели защиты. Его монтаж производится совместно с другими замками.

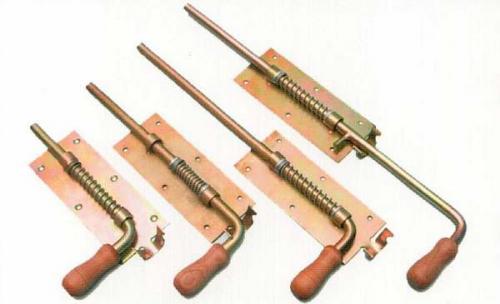

Конструкции с пружиной

Типы по виду конструкции

1. Засов. Это самый простой тип. Его часто собирают своими руками за короткий промежуток времени. Засовы для распашных ворот имеют высокие показатели прочности. При сильном порыве ветра они не откроются.
2. Запор на проушинах. С его сборкой справится даже непрофессионал, но проще приобрести готовый вариант. Изготавливается данная модель из прочной стали. Такие запоры часто устанавливают на гаражные ворота.
3. Штырьковый засов. Его можно сделать из обрезков металлической трубы. Для установки придется вкопать в землю еще и штыри. Сам запор делается из двух полуметровых арматур.
4. Откидная защелка. Она изготавливается из 4 загнутых крюков и пластины из стали. Защелку можно собрать и из дерева. Данный вариант отлично смотрится и на калитке.

Шлагбаум

Готовые модели

1. Ручка. Она может быть пружинной и поворотной. Конструкцию собрать своими руками будет затруднительно. Запор состоит из нескольких петель и искривленного стержня с пружиной. Устанавливается он и на калитки.
2. Накладной замок. Сам он состоит из погружной и замочной конструкции. Запираются они с помощью ключа. Компания CISA производит различные электромеханические замки, на сайте можно подобрать подходящий вариант.
3. Врезной замок с кодом. Данный вид запирающего механизма делится на магнитный и электромеханический. Его довольно сложно установить, но у конструкции высокие показатели надежности. Кодовый замок часто устанавливают на воротах склада.

Типовая конструкция для распашных ворот

При выборе засова или электрозамка необходимо обращать внимание на вес ворот.

Можно купить и автоматические запоры. CAME – компания, которая их продает. Все модели соответствуют ГОСТу.
