Представьте створку ворот, навешенную на столбе, как флаг с жёстким полотном. Здесь действует обычное правило рычага, точка опоры которого расположена близко к поверхности земли. При этом нагрузка на «флагшток» возрастает соразмерно с удалением от оси, то есть чем длиннее створка, тем сильнее будет выворачивать столб. Поэтому примем за правило, что подземная часть столба не должна быть меньше надземной, а если длина створки более чем в полтора раза больше высоты, разница этого расстояния добавляется к глубине заглубления.

Способ бетонирования опоры. 1. Опора — стальная труба. 2. Верхний блок фундамента с надземной частью. 3. Арматурный каркас. 4. Забутовка. 5. Нижний блок фундамента. 6. Арматурный каркас. 7. Песчаная подушка

В качестве столбов обычно используют круглые стальный трубы. Нельзя сказать, что это самый надёжный вариант, но для легковесных конструкций, коими ворота из профнастила и являются, он вполне уместен. Если ворота утяжелены, например, ковкой, следует позаботиться об усилении столба ребром жёсткости, приварив отрезок уголка с внешней стороны, где начинается каркас забора.

Проще всего использовать готовые стальные стойки для забора. В качестве опоры для ворот достаточно взять стойку на один или два размера больше

Более чем 99% своего жизненного срока ворота проводят в закрытом состоянии. Это значит, что смещение вектора силы при открывании учитывать не обязательно, а вот в плоскости ворот столбы для навески должны иметь максимальную жёсткость.

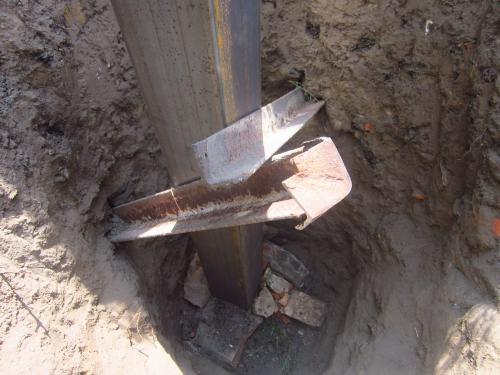

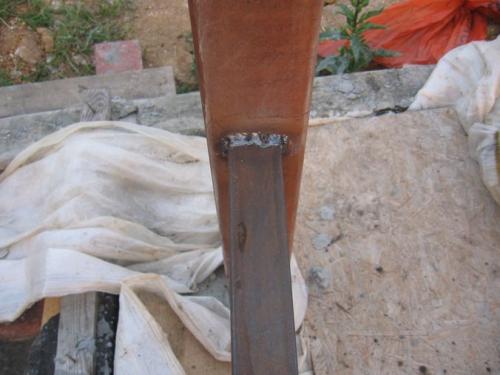

Лунки под столбы бурят шириной в 5–7 диаметров используемой трубы. На нижнем конце труб и на участке в 20–25 см сразу под поверхностью земли нужно предварительно сделать навивку 10 мм профильной арматуры для лучшего сцепления с бетоном. После на дно лунок нужно высыпать по ведру мелкого щебня и установить трубы, выровняв их в общей плоскости забора, используя шнуровку.

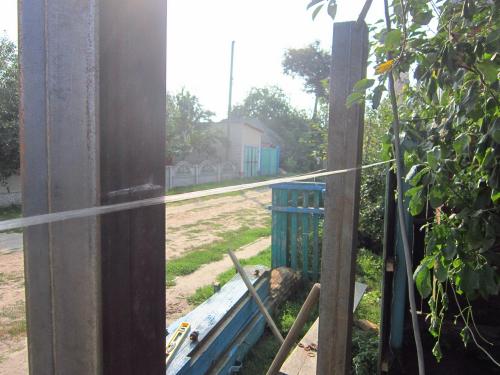

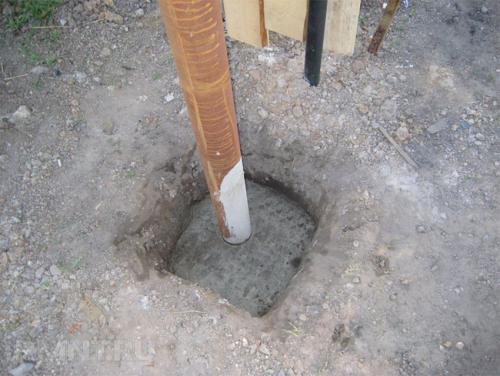

Сначала бетоном заливается только основание столба высотой около 40 см. Трубы тщательно выравниваются в общей плоскости и по высоте, в надземной части их временно укрепляют деревянными подпорками. На застывание бетона нужно отвести трое суток и обеспечить полную неподвижность столбов на этот период. После этого лунка засыпается щебнем до уровня в 35–40 см от поверхности, забутовка тщательно утрамбовывается.

Верхнюю часть столбов нужно заливать после предварительного расширения котлована до квадрата размерами 40х40 см и сооружения опалубки для надземной части высотой около 5 см. Учтите, что навешивать ворота можно только после набора бетоном максимальной прочности, то есть через 3–4 недели.

Ворота из профнастила своими руками: чертежи, схемы, эскизы, конструкция. Рама для ворот из профлиста своими руками

Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.

В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
1. Рама складывается на ровной поверхности и прихватывается сваркой.
2. Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
3. После внесения корректировок каркас обваривается окончательно.
4. В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
5. В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
6. После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
7. Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
8. Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
9. К каркасу привариваются две поперечины.
10. Согласно составленному чертежу на свои места привариваются навесы и засовы.
11. Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.

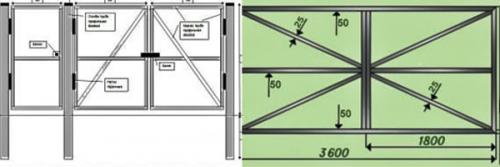

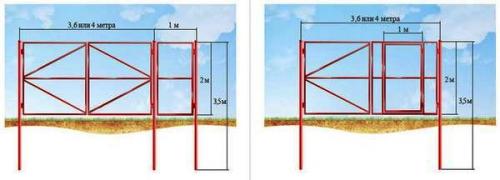

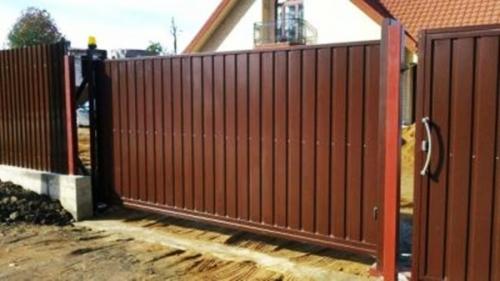

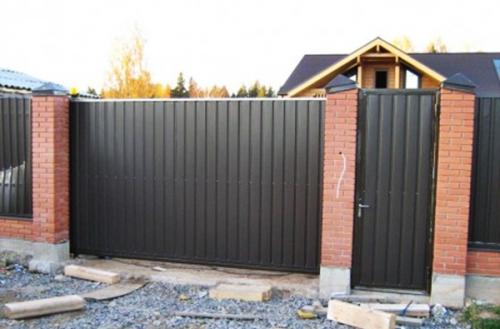

Чертеж ворот с калиткой из профнастила. Ворота из профлиста своими руками

Для того что бы сделать ворота из профнастила своими руками нужно, как минимум, обладать навыками слесаря и электросварщика. В противном случае вам не помогут, ни чертежи, ни схемы, ни эскизы, которые предоставлены ниже. Но если вы хотя бы немного искушены в таких профессиях, то конструкция глухих ворот не будет для вас чересчур сложной.

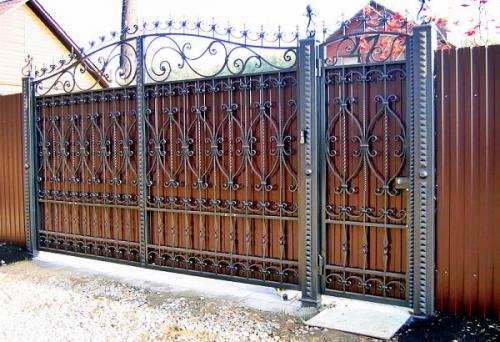

Ворота из профнастила с элементами ковки

Этапы монтажа

Все работы по изготовлению и установке ворот такого типа можно разделить на рабочие этапы. Впрочем, некоторые из этих процессов вам не обязательно делать самостоятельно – можно воспользоваться помощью.

Определение размеров с калиткой и без неё

В этой статье я расскажу, как установить распашные ворота  (откатный механизм гораздо сложнее и для него требуется отдельное обсуждение). Следует отметить, что ширина проезда напрямую влияет на планировку и интерьер участка.

Определяем параметры:

Примечание. В таблице указаны параметры не только стенового, но и кровельного профнастила. Но для заборов иногда применяют высоковолновые кровельные листы.

Для того чтобы определится с шириной ворот, вам нужно знать габариты своего автомобиля вместе с зеркалами плюс полметра на каждую сторону. Скорее всего, что в общей сложности этот параметр получится не менее трёх метров, но, как правило, их делают гораздо больше. Чистая ширина определяется расстоянием от внутренней части одной опоры до другой, но это не является размером двух створок. Дело в том, что между столбом и створкой, а также между створками всегда есть расстояние,

Существуют также общепринятые параметры, на которые можно ориентироваться, хотя они не обязательны в исполнении:

• чаще всего ширину проезда устанавливают от 3,5 до 5 м;
• калитку подгоняют по ширине листа, следовательно, она может быть от 1076 мм (МП-35) до 1200 мм (С-8).

Кованые ворота изнутри закрыты профлистом

Теперь поговорим о высоте. Этот параметр чаще всего определяется длиной листа и может варьироваться от 2000 до 2500 мм, чтобы не делать рез (резаная кромка может подвергнуться воздействию коррозии). Но створки могут быть сделаны с элементами ковки, как на фото вверху и тогда они получатся более высокими, если панель не подрезать.

Ещё одним фактором, влияющим на высоту ворот можно назвать зазор между ними и поверхностью земли, а это плюс 100-300 мм (зависит от количества осадков в регионе). Это расстояние необходимо в зимний период, когда возможна гололедица или высокий снежный покров, а эти природные явления помешают нормальному функционированию створок при их открытии и закрытии.

Рекомендация. Возможно, зазор у поверхности земли покажется вам большим, во всяком случае, в тёплое время года, когда нет снега и обледенения. В таком случае снизу можно приспособить съёмную планку, которая перекроет это расстояние.

Составляем чертежи

Пример чертежей каркаса ворот с автономной и встроенной калиткой

Прежде чем делать ворота из профнастила своими руками , следует составить чертежи, схемы или эскизы – только так конструкция может обрести реальные размеры. То есть, вы замеряете ширину проезда (ели опоры установлены) или задаёте её самостоятельно, после чего чертите каркас на бумаге в соответствии с шириной и высотой профнастила. Так вы сможете рассчитать все зазоры, необходимое количество профилей для каркаса и необходимое количество листов.

Одностворчатые распашные ворота

Распашные ворота с одной створкой

Если сделать только одну створку, вы, безусловно, сэкономите на профиле, из которого делают каркасную раму (полый профиль квадратного или прямоугольного сечения). Но с другой стороны, это значительное увеличение нагрузки на петли и, естественно, на несущую опору. Кроме того, для открывания такого проезда понадобится много места. Что можно позволить не на каждом приусадебном участке.

Двустворчатые распашные ворота

Распашные ворота с двумя створками

В этом случае для изготовления рамы, безусловно, понадобится больше материалов – металлического профиля и навесов. Зато при распахивании такая конструкция требует вдвое меньше места и обладает пониженной нагрузкой на опоры. Еще в перечне преимуществ двустворчатых ворот можно указать на повышенную сопротивляемость ветровым нагрузкам, так как здесь меньшая парусность.

Источник: https://avtomatika-dlya-otkatnyh-vorot.aystroika.info/novosti/garazhnye-vorota-raspashnye-s-kalitkoy-chertezh-neobhodimye-materialy-i-instrumenty

Ворота из профиля 40х20. Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

• трубы профильного сечения, соответствующие чертёжным размерам;
• обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
• подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
• замок и элементы фиксации полотен (скобы, щеколды, защёлки);
• элементы крепления, предназначенные для фиксации отделочного материала;
• декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
• грунт для защиты от коррозии и предварительной покраски металлоконструкции;
• эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

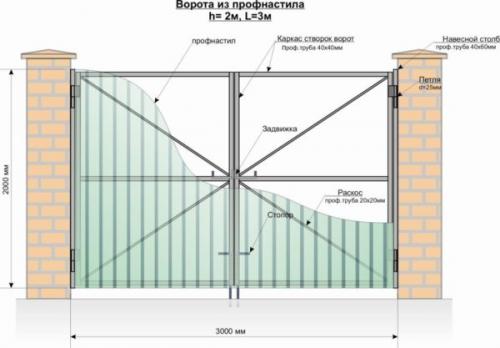

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

• труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
• профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
• квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
• угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;

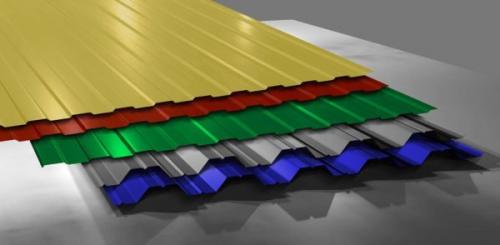

• профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;



  Цвет профнастила можно выбрать по вкусу

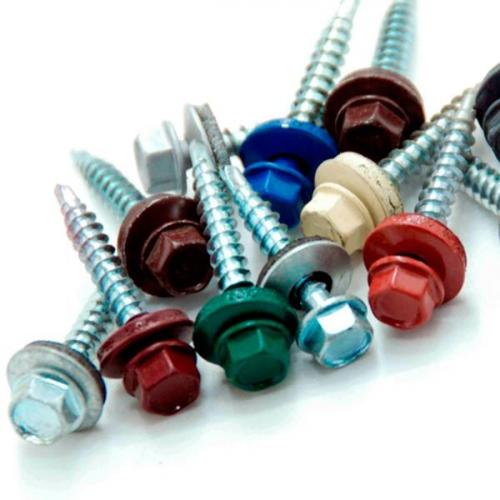

• саморезы для фиксации профлиста. Разделив длину опорной поверхности профтрубы, равную 17 м, на шаг крепления саморезов (0,3–0,4 метра), получим 42–56 саморезов. Необходимо иметь пару запасных, поэтому 60 штук будет достаточно;



  Цвет саморезов соответствует окраске профлиста

  Ворота из профиля 40х20. Расчёт и необходимые инструменты

  Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

  Обобщённый перечень материалов для изготовления ворот

  • Профильная труба (40х20)
  • Профнастил (цвет выбрать по вкусу)
  • Саморезы (цвет соответствует окраске профлиста)
  • Крепёжные элементы (например, гайки, шпильки)
  • Материалы для крепления (например, клей, герметик)

  Пример расчёта потребности в материалах для распашных ворот с двумя створками

  Для изображённых на эскизе ворот понадобится:

  • Профильная труба: 2x 40х20 = 80 см
  • Профнастил: 2x 40х20 = 1600 см²
  • Саморезы: 2x 40 = 80 шт
  • Крепёжные элементы: 2x (например, 4 гайки, 4 шпильки) = 8 шт
  • Материалы для крепления: 2x (например, 2 пакета клея, 2 банки герметика) = 4 шт

  Таким образом, для постройки распашных ворот с двумя створками из профиля 40х20 потребуется соответствующее количество материалов, которые можно закупить в магазине или заказать у поставщика.

• петли диаметром 25 мм в количестве 4 штук;
• два стопорных фиксатора и задвижка;
• грунтовка по металлу и краска для финишной отделки.

Ворота с калиткой из профнастила своими руками. Ворота из профлиста своими руками. Чертежи, схемы, инструкция

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

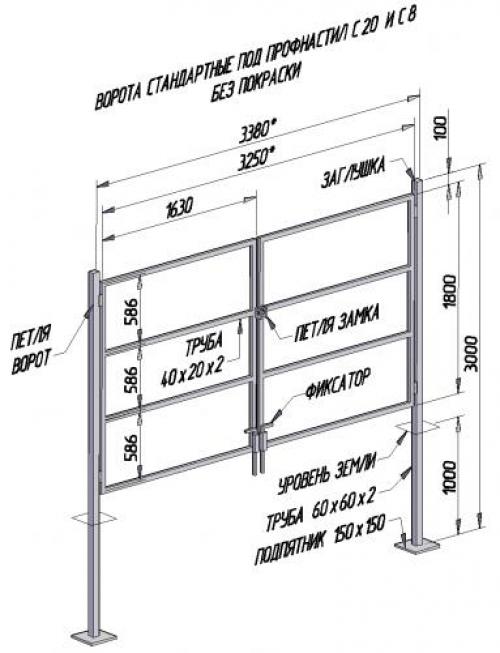

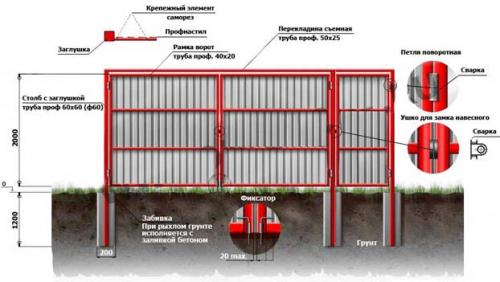

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

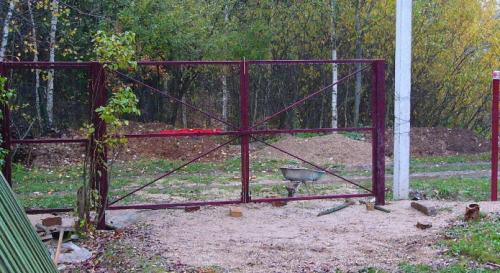

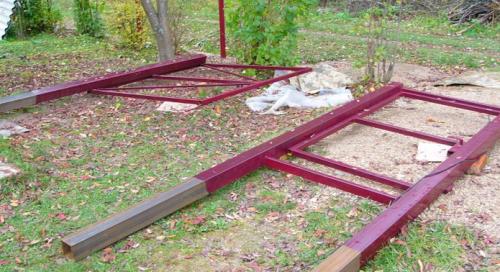

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

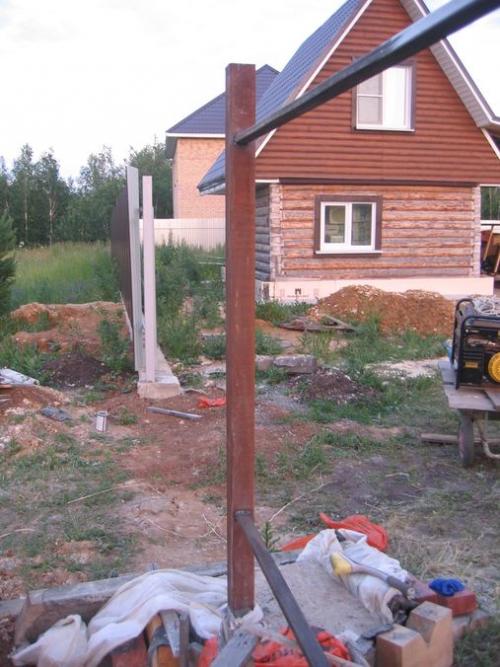

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

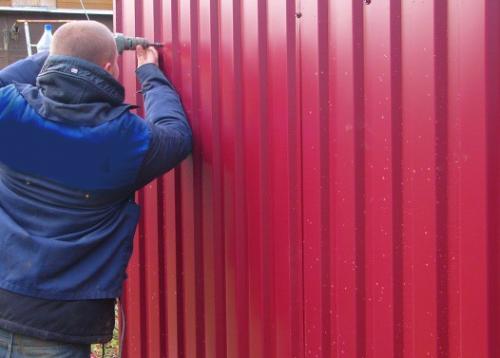

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается з апорное устройство . При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками.

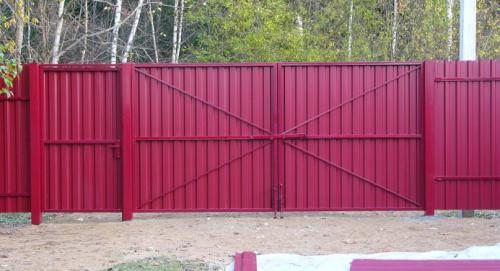

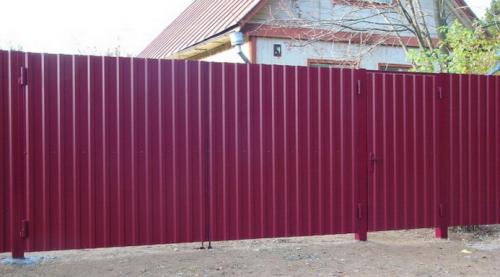

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот,створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

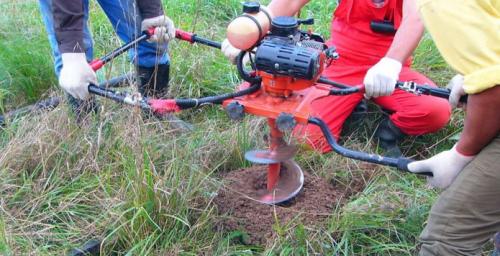

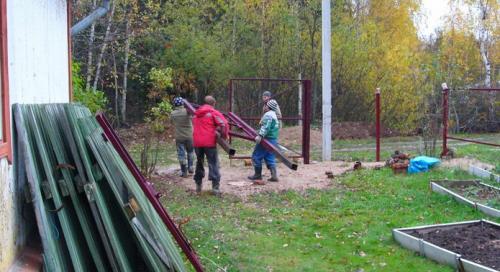

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать . Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

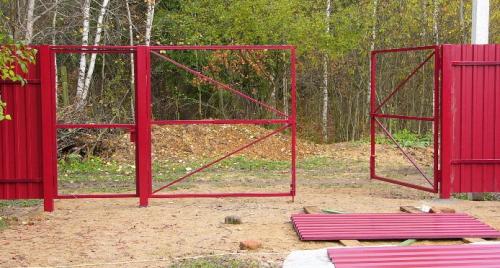

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.
