Виды ворот и их стандартные размеры. Габариты ворот гаража и тип автомобиля

Содержание
  1. Виды ворот и их стандартные размеры. Габариты ворот гаража и тип автомобиля
  2. Стандартный размер ворот во двор. Выбор размеров ворот в зависимости от типов конструкции ворот
  3. Ширина калитки в частном доме. Размеры ворот и калитки для частного дома
  4. Размер ворот для машины. Выбор ширины ворот гаража на 1 машину
  5. Размер распашных ворот. Размеры ворот: ширина и оптимальная высота в заборе с калиткой частного дома
  6. Стандартные размеры ворот дорхан. Гаражные секционные ворота с пружинами растяжения стандартных размеров RSD01BIW-SC
  7. Размер ворот для легкового автомобиля. Распашные

Виды ворот и их стандартные размеры. Габариты ворот гаража и тип автомобиля

Виды ворот и их стандартные размеры. Габариты ворот гаража и тип автомобиля

Главным фактором, влияющим на оптимальные размеры гаражных ворот, является вид транспортного средства. Поэтому будущему владельцу «приюта для машины» лучше заранее познакомиться с информацией о том, какие параметры подходят для того или иного ТС.

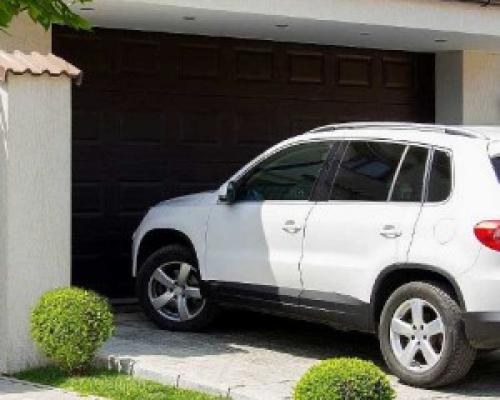

Стандартные размеры гаражных ворот для легкового автомобиля

Как уже было отмечено, для определения ширины будущей конструкции к ширине авто с зеркалами добавляют 200-300 мм, к каждой стороне. Если подъездной путь расположен под углом, то запас увеличивают до 400-500 мм (800-1000 мм — общий). Основное требование к высоте гаражной конструкции — ее удобство для владельцев. Чтобы гарантировать комфорт высокорослым членам семьи, и иметь возможность установить багажник, выбирают показатель, находящийся в пределах 2-2,2 м.

Виды ворот и их стандартные размеры. Габариты ворот гаража и тип автомобиля

Для внедорожника, микроавтобуса

Такие транспортные средства «по умолчанию» больше легковых автомобилей. По этой тривиальной причине для них выбирают другие габариты. Оптимальной высотой ворот в гараже для хранения этих видов автотранспорта считается параметр, равняющийся 2,8 м. Что касается потенциальной высоты, здесь выбор зависит от размера авто: для внедорожников подойдет 2,5 м, для микроавтобусов — 3 м.

Для ГАЗели

В этом случае особенность в том, что данный грузопассажирский автомобиль имеет большие размеры и длину. Размеры такого транспорта определяют по ширине по зеркалам (около 2,4 м) и по высоте тента или фургона (2,6 м). Высота и ширина ворот гаража для ГАЗели должна быть как минимум на 200-300 мм больше, чем габариты автомобиля, с каждой стороны. Длинные модели выдвигают еще одно требование: если подъездной путь предполагает угловые повороты, то второй показатель увеличивают как минимум на 500 мм. Больше — лучше, безопаснее.

Стандартный размер ворот во двор. Выбор размеров ворот в зависимости от типов конструкции ворот

Выбор ширины въездных ворот на участок во многом определяется конструкцией ворот. Для каждого типа конструкции существует свои рекомендации относительно параметров.

Откатные ворота, стилизованные под распашные Источник fencemasters.us

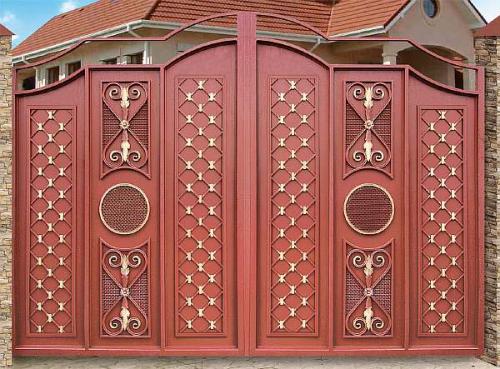

Въездные ворота распашного типа

Ворота распашного типа (иначе их называют створчатые) требуют достаточного количества свободного пространства перед ними, необходимого для открывания створок. Их конструкция включает в себя одну или несколько створок. Также при планировке дополнительное пространство стоит закладывать и за воротами, чтобы при парковке автомобиль не был преградой при открытии створок. Ширина распашных ворот может достигать 3 метров. Обычно этот тип ворот устанавливают на участках с узкой территорией, расположенной по одну сторону от ограждения,

Двустворчатые распашные ворота требуют меньше места для открывания Источник mirvorot24.ru

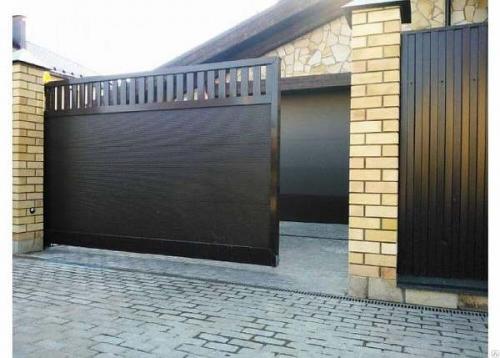

Откатные ворота

На участках с небольшим количеством свободного места, где установка распашных ворот невозможна, устанавливают откатные ворота. Их конструкция включает в себя всего одну створку, перемещающаяся вдоль ограждения. Перед установкой стоит заранее продумать защитное ограждение, которое должно полностью помещать створки ворот после их полного открытия.

Ширину откатных ворот рекомендуется делать такой, чтобы при въезде автомобиля в ворота между зеркалами заднего вида и опорными трубами ворот было расстояние не меньше 45 см. Чаще всего встречаются ворота с максимальной шириной равной 4 метра. При этом ширину створки ворот делают на 40-45 см больше проёма, чтобы избежать щели, просвечивающей дачный участок.

Откатные ворота Источник дляворот.рф


Как сделать засовы и запоры для ворот – инструкция

Складывающиеся ворота

Иначе их называют телескопическими. Они станут отличным решением для владельцев узких участков, поскольку они занимают мало места в сложенном виде. Состоят из нескольких вертикальных створок, складывающихся в книжку при открытии. Они открываются в горизонтальном направлении, поэтому Ширина подобных ворот будет зависеть от того как они открываются, и ещё от толщины каждой секции и количества секций.

Выбор размеров ворот для забора в зависимости от типа въезжающего транспорта

Один из главных факторов, влияющих на размер ворот,- тип транспорта, выезжающего на территорию участка. Ведь чем больше габариты въезжающего автомобиля, тем большего размера необходим проем для него. Стоит учитывать, что при строительстве крупногабаритная техника будет заезжать чаще обычного.

Пример расчёта минимальной ширины ворот для въезда Источник alutech.ru

Легковые машины

Обычно средняя ширина легкового автомобиля не больше двух метров. Поэтому если чаще всего на участок въезжают легковые машины, то ширину ворот для легкового автомобиля выбирают стандартную, и составляет она 2,6 метра. В этом случаем учитывается зазор размером примерно 0,35 метра.

Грузовые автомобили

Для грузовых автомобилей ширину проёма делают значительно больше. Если на участок планируется заезд крупногабаритных автомобилей (например, грузовиков), то ширина ворот для грузового автомобиля будет составлять не менее 3,1 метра.

При условии, что на территорию участка планируется заезд разных машин, стоит опираться на стандартные значения ширины ворот. Оптимальная ширина ворот в частном доме считается от трёх с половиной метров до четырёх метров. Ведь тогда возможен проезд и грузовых машин, и легковых автомобилей.

Требования к воротам для гаража

Размер гаражных ворот определяется их видом конструкции. Однако при любых условиях рекомендуется придерживаться стандартных размеров, в которых учитываются параметры автомобиля и дополнительно прибавляется 0,9 метра на открывание дверей машины.

Если гараж предусмотрен для паркинга сразу нескольких автомобилей, то ширину гаражных ворот следует определять следующим образом. Суммируется ширина двух автомобилей и прибавляется расстояние, необходимое на открывание дверей между автомобилями и стенами гаража.

ГОСТ не даёт чётких регламентов о нормах и правилах установки гаражных ворот, поэтому, определяясь с габаритами, стоит опираться лишь на ширину автомобиля.


Типы и размеры гаражных ворот для частного дома и производства

Выбор размера калитки

При выборе размера калитки для забора важно принимать во внимание то, что она должна обладать высокой пропускной способностью. В особенности на этапе ремонта через неё должны без проблем проходить материалы для строительства и габаритная бытовая техника. Предпочтительной считается ширина 1метр.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/standartnye-razmery-sekcionnyh-vorot-alutech-alyuteh-hyorman-hormann

Ширина калитки в частном доме. Размеры ворот и калитки для частного дома

Размер проема въезда легковых машин можно начинать делать в ширину от 250 см. Но необходимо учитывать, что на участок в дальнейшем также, возможно, будет заезжать грузовой транспорт либо спецтехника. К примеру, трактор, ширина которого более 250 см. Именно поэтому желательно установить ворота начиная от 330 см.

Ширина калитки в частном доме. Размеры ворот и калитки для частного домаНа даче

Практичность заезда

Насколько удобным и практичным будет въезд, значительно зависит от рядом находящейся дороги, а также от максимального радиуса разворота автомобиля. Если расстояние между дорогой и въездом на территорию равно радиусу разворота авто либо больше этого значения, то в данном случае машина, проезжающая перпендикулярно по центру ворот, будет заезжать с запасом с двух сторон от автомобиля до проема ворот.

Ширина калитки в частном доме. Размеры ворот и калитки для частного домаОколо частного дома

В случае если проем более узкий, чем радиус поворота машины, то будет необходимо проезжать под углом, срезая поворот, так появляется высокая вероятность врезаться в бордюрное ограждение либо столб.

В данной ситуации желательно сделать более широкий проезд через ворота, в пределах 3,5–5,2 м. Если все равно не обеспечивается должный проезд, то желательно переместить воротную конструкцию во двор на 1,3–1,7 м.

Это решение особенно актуально для домов и жилых зданий с узкими улочками, постоянным потоком автомобилей, когда, чтобы проехать на территорию, необходимо пересекать ось проезжей части.

Чаще всего средний радиус разворота легковых машин составляет приблизительно 5,7–6,8 м, для грузовиков и длинномерных фур – около 7–9 м, для пожарной машины – до 10 м.

Ширина калитки в частном доме. Размеры ворот и калитки для частного дома

Расчет размера калитки

Прежде чем установить калитку для забора из кирпича или профнастила, необходимо определить, какая будет конструкция и какого размера.

На участке

Расчет высоты калитки из профлиста:

  1. Стандартная высота – 190 см.
  2. С учетом требований калитка поднимается над уровнем земли на 10 см.
  3. Общая высота – 180 см.
  4. Сверху и снизу каркаса делается допуск для обшивки по 2 см.
  5. Общая высота рамы без обшивки – 1760 мм.

Ширина калитки в частном доме. Размеры ворот и калитки для частного домаСхема с размерами

Какая требуется ширина калитки в заборе:

  1. Чаще всего ширина проема между кирпичными опорами составляет 1,1 м.
  2. К опорам фиксируют брусья для крепления калитки толщиной 50 мм.
  3. 1100 − 50 − 50 = 1000 мм.
  4. Учитывается зазор с двух сторон по 15–25 мм.
  5. Ширина рамы – 950–970 мм.

Ширина калитки в частном доме. Размеры ворот и калитки для частного домаКалитка в кирпичном ограждении

Размеры калитки для инвалидов-колясочников

Как правило, стандартная по ширине коляска для инвалидов составляет 630–680 мм. Минимальный проем должен составлять 710 мм. Этого должно хватить для проезда.

Ширина калитки в частном доме. Размеры ворот и калитки для частного домаСварная калитка в заборе

Но стоит учесть, что инвалиды передвигаются, вращая колеса руками. И если коляска помещается между проемом вплотную, то можно травмировать руку. Чтобы не допустить этого, минимальная ширина калитки должна составлять 810–850 мм.

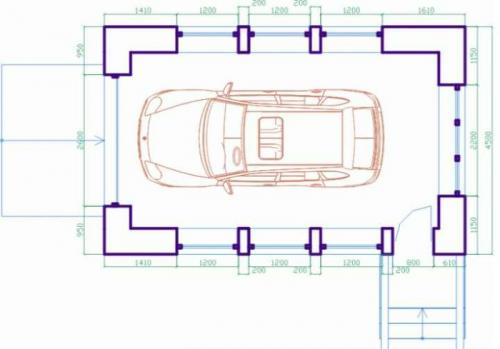

Размер ворот для машины. Выбор ширины ворот гаража на 1 машину

Исходя из предположения, что обстоятельства позволяют произвольно выбирать ширину для ворот гаража, для одного автомобиля руководствоваться нужно в основном его габаритами и удобством водителя.

Если разница между размерами Audi S6 и Жигули 2107 составляет всего 26 см, то между той же моделью Жигули и, например, Газелью – это уже около полуметра.

Первое, что нужно сделать, это прибавить к ширине автомобиля приблизительно минимум по 20 см на каждую сторону. Эта надбавка может быть разной, здесь все зависит от того, насколько свободно будет себя чувствовать хозяин гаража.

Размер ворот для машины. Выбор ширины ворот гаража на 1 машинуЕсли нет желания каждый раз тратить на въезд в гараж много времени, чтобы точно попасть в проем, не повредив боковых зеркал, то лучше увеличить ширину до 30, а то и 50 см с каждой стороны.

Определим габариты для конкретного автомобиля . Возьмем уже приводимую в пример модель Жигули 2107 с шириной 162 см.

Умножаем на два дополнительное расстояние в 30 см. Прибавляем к ширине машины, получаем 2 м и 22 см.

Если округлить до стандартных размеров производителей, то для фирмы DoorHan можно покупать ворота с шириной 2200 мм, а для компании Alutech это будет уже 2250 мм.

Для Audi S6 с ее 186 см эти ворота будут немного узки. В случае с DoorHan добавочное расстояние составит всего 34 см, а это означает постоянное беспокойство водителя за сохранность автомобиля.

Лучше для большего спокойствия выбрать ширину ворот 2500 мм – такой размер предлагают все производители.

На размер ворот будет влиять еще и конфигурация подъезда к гаражу. Если туда ведет прямая дорожка, можно выбирать и минимальный люфт.

Въезд с поворота должен автоматически расширить проем, так как в этом случае, чтобы поставить машину аккуратно, нужно обладать высокой степенью водительского мастерства.

Здесь нужно добавлять по 50 см с каждой стороны, ведь стоит учитывать и темное время суток, когда ограничена видимость.

Из вышесказанного следует, что для легкового автомобиля (даже в случае его замены на более габаритный) ширина ворот гаража около 2400–2500 мм будет оптимальной. Не слишком большой, что позволяет не тратить дополнительные ресурсы для обогрева, и не узкой, что дает больше свободы и удобства водителю.

Источник: https://mebel-doma23.ru/stati/razmer-kalitki-v-zabore-nyuansy-mestoraspolozheniya-vorot

Размер распашных ворот. Размеры ворот: ширина и оптимальная высота в заборе с калиткой частного дома

Большинство владельцев дач или частных домов сталкивались с проблемой, как правильно выбрать размер ворот. Помимо прочего, месторасположение и различные варианты въездных створок играют важную роль, от этого зависит, насколько удобным будет подъезд к частному дому. Ширина ворот должна быть достаточной, чтобы в них смогли заехать как легковое авто, так и грузовик.

Въезд на участок частного дома

Особенности месторасположения

Если строительство дачи или дома лишь на стадии разработки, то нужно подобрать оптимальное месторасположение воротной конструкции. Изначально нужно определить, осложнят ли ворота въезд автомобилям с остальных участков, перекроют ли движение транспорта, находясь рядом с проезжей частью.

Откатная створка

Не советуют устанавливать ворота для заезда в частный дом, створки которых открываются на улицу. Это может препятствовать остальным участникам движения.

Размеры ворот и калитки для частного дома

Размер проема въезда легковых машин можно начинать делать в ширину от 250 см. Но необходимо учитывать, что на участок в дальнейшем также, возможно, будет заезжать грузовой транспорт либо спецтехника. К примеру, трактор, ширина которого более 250 см. Именно поэтому желательно установить ворота начиная от 330 см.

На даче

Практичность заезда

Насколько удобным и практичным будет въезд, значительно зависит от рядом находящейся дороги, а также от максимального радиуса разворота автомобиля. Если расстояние между дорогой и въездом на территорию равно радиусу разворота авто либо больше этого значения, то в данном случае машина, проезжающая перпендикулярно по центру ворот, будет заезжать с запасом с двух сторон от автомобиля до проема ворот.

Около частного дома

В случае если проем более узкий, чем радиус поворота машины, то будет необходимо проезжать под углом, срезая поворот, так появляется высокая вероятность врезаться в бордюрное ограждение либо столб.

В данной ситуации желательно сделать более широкий проезд через ворота, в пределах 3,5–5,2 м. Если все равно не обеспечивается должный проезд, то желательно переместить воротную конструкцию во двор на 1,3–1,7 м.

Это решение особенно актуально для домов и жилых зданий с узкими улочками, постоянным потоком автомобилей, когда, чтобы проехать на территорию, необходимо пересекать ось проезжей части.

Чаще всего средний радиус разворота легковых машин составляет приблизительно 5,7–6,8 м, для грузовиков и длинномерных фур – около 7–9 м, для пожарной машины – до 10 м.

Створки из металла

Расчет размера калитки

Прежде чем установить калитку для забора из кирпича или профнастила, необходимо определить, какая будет конструкция и какого размера.

На участке

Расчет высоты калитки из профлиста:

  1. Стандартная высота – 190 см.
  2. С учетом требований калитка поднимается над уровнем земли на 10 см.
  3. Общая высота – 180 см.
  4. Сверху и снизу каркаса делается допуск для обшивки по 2 см.
  5. Общая высота рамы без обшивки – 1760 мм.

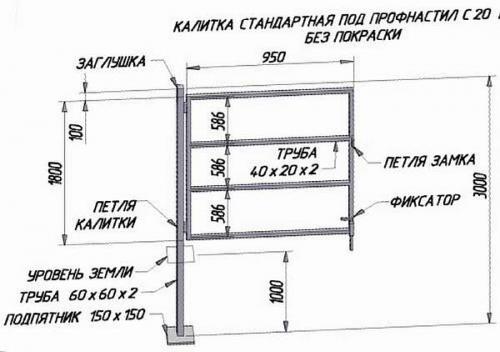

Схема с размерами

Какая требуется ширина калитки в заборе:

  1. Чаще всего ширина проема между кирпичными опорами составляет 1,1 м.
  2. К опорам фиксируют брусья для крепления калитки толщиной 50 мм.
  3. 1100 − 50 − 50 = 1000 мм.
  4. Учитывается зазор с двух сторон по 15–25 мм.
  5. Ширина рамы – 950–970 мм.

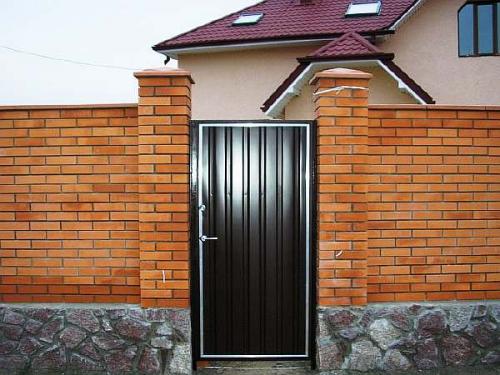

Калитка в кирпичном ограждении

Размеры калитки для инвалидов-колясочников

Как правило, стандартная по ширине коляска для инвалидов составляет 630–680 мм. Минимальный проем должен составлять 710 мм. Этого должно хватить для проезда.

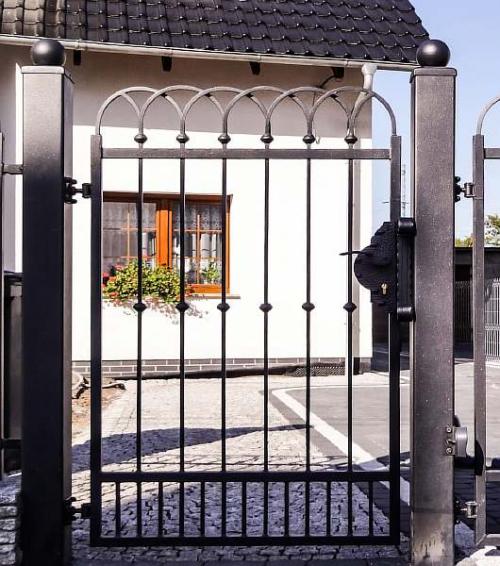

Сварная калитка в заборе

Но стоит учесть, что инвалиды передвигаются, вращая колеса руками. И если коляска помещается между проемом вплотную, то можно травмировать руку. Чтобы не допустить этого, минимальная ширина калитки должна составлять 810–850 мм.

Размеры ворот для забора

Первое, от чего необходимо отталкиваться при определении размера ворот, какой транспорт будет въезжать на дачный участок либо на территорию частного дома. Одно дело – если на территорию заезжают исключительно легковые авто, иное дело – грузовики.

Чертеж для изготовления створок из профнастила

Ширина ворот на участок выбирается для различных автомобилей, естественно, разная. То есть необходимые размеры въездных ворот будут отличаться. Желательно изначально рассчитывать на грузовики (к примеру, типа КамАЗ).

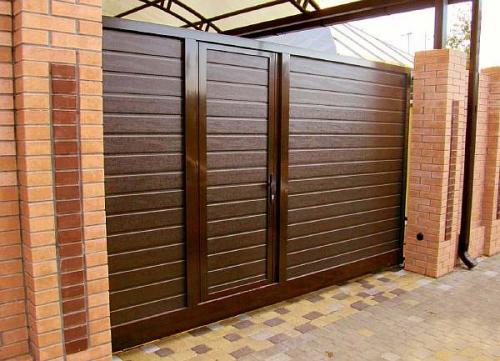

Створки из профнастила частного дома

Легковые машины

Как правило, ширина этих авто находится в пределах 1,6–1,8 м. Джипы и Газели имеют чуть большую ширину. Но чаще всего эта величина составляет не более чем два метра.

То есть для этих авто стандартные размеры ворот – 2,6 м. Если заезжать на территорию осторожно, то этого запаса (зазор остается примерно по 35 см) вполне хватит.

Стандартные размеры ворот дорхан. Гаражные секционные ворота с пружинами растяжения стандартных размеров RSD01BIW-SC

Секционные ворота стандартных размеров обладают конструктивными особенностями серии RSD01. Ворота изготавливаются в 13 комплектах, которые всегда есть в наличии на региональных складах. Балансировочный механизм полотна рассчитан на 25 000 рабочих циклов. Комплекты предназначены для самостоятельной установки, просты и удобны как в монтаже, так и в эксплуатации.

Внешняя сторона секционных ворот

Внутренняя сторона секционных ворот

Зона применения

Преимущества

Таблица размеров

ПараметрПоказатель
Комплект №1 ширина/высота проема, мм2 500 х 2 115
Комплект №2 ширина/высота проема, мм2 500 х 2 215
Комплект №3 ширина/высота проема, мм2 500 х 2 390
Комплект №15 ширина/высота проема, мм2 500 х 2 515
Комплект №4 ширина/высота проема, мм2 750 х 2 115
Комплект №5 ширина/высота проема, мм2 750 х 2 215
Комплект №6 ширина/высота проема, мм2 750 х 2 390
Комплект №7 ширина/высота проема, мм3 000 х 2 015
Комплект №8 ширина/высота проема, мм3 000 х 2 215
Комплект №9 ширина/высота проема, мм3 000 х 2 515
Комплект №10 ширина/высота проема, мм3 000 х 2 640
Комплект №13 ширина/высота проема, мм3 350 х 2 115
Комплект №14 ширина/высота проема, мм3 350 х 2 390

Размеры проема

Конструкция

  • 1. Стальной ригель с установленным верхним контурным многокамерным уплотнителем
  • 2. Контурные боковые многокамерные уплотнители
  • 3. Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
  • 4. Верхний угловой кронштейн регулируемый
  • 5. Боковая опора с регулируемым роликодержателем
  • 6. Нижний угловой кронштейн с регулируемым роликодержателем
  • 7. Внутреняя петля
  • 8. Вертикальная направляющая в сборе
  • 9. Горизонтальная направляющая в сборе
  • 10. Дистанционный С-профиль
  • 11. Сэндвич-панель
  • 12. Кронштейн с двойным шкивом
  • 13. Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
  • 14. Ручка подъемная
  • 15. Задвижка
  • 16. Пружины растяжения

Подготовка строительного объекта

  • Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
  • H — высота проема (расстояние от пола до верха проема);
  • B — ширина проема (расстояние от левого края до правого края проема);
  • h — притолока (расстояние от верха проема до препятствия) min 100 мм;
  • b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
  • L — глубина помещения.
  • При замере Н и В за итоговый размер принимается наибольшая величина.
  • При замере h, b1, b2 и L принимается наименьшая величина.
  • Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/standartnye-razmery-sekcionnyh-vorot-dlya-garazha-standartnye-razmery-garazhnyh-sekcionnyh

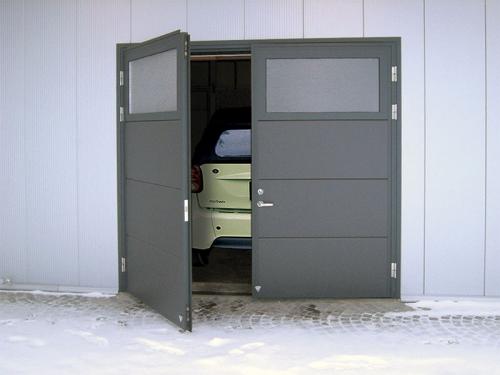

Размер ворот для легкового автомобиля. Распашные

Когда стоит задача определения высоты проема, то проще всего с распашными воротами. Они должны быть на 20 см выше высоты машины. В нашем случае это: 2171+200=2392 см, с округлением 2400 см или 2,4 м. Это минимальный параметр.

Что касается максимального размера, то все будет зависеть от габаритов груза. Это стандартная величина, равная 4 м. Меньше можно, выше нельзя. Соответственно, если автомобиль «Газель» будет ставиться в гараж в груженом виде, то высота ворот должна быть 4,2 м.

Теперь ширина:

  • Если въезд производится прямолинейно, то есть, перпендикулярно стене, то зазор между торцами проема и автомобилем должен составлять 50 см. А это в общем 1 м. Значит, получается в нашем случае: 2513+1000=3513 мм или 3,513 м. Это минимальный показатель.
  • Если въезд производится с угловым подъездом, то проем надо увеличить на 1,5 м. То есть, максимальный размер будет составлять: 2,513+1,5=4,013 м.

Размер ворот для легкового автомобиля. Распашные

Распашые ворота с минимальными размерами

Точно такие же выкладки надо проводить с любой маркой автомобиля. Кстати, что касается легковых машин, то высота проема для них определяется не высотою авто, а ростом человека. Потому что, к примеру, высота автомобиля класса «С» не превышает 1,7 м. То есть, для машины ворота высотою 1,9 м будут достаточны, но для человека высокого роста это не самый комфортный вариант. Поэтому минимальная высота в этом случае – 2,1 м.

Внимание! Если на легковушку будет устанавливаться багажник, то ее высота увеличится на 40 см. Значит, придется учитывать этот показатель, выбирая гаражные ворота. Здесь расчет такой: 1,9+0,4=2,3 м.
