Секционные ворота для гаража своими руками. Особенности конструкции

Секционные ворота для гаража своими руками. Особенности конструкции

Роллетные ворота довольно маневренные и компактные, но лишены теплоизоляции из-за наличия щелей в полотне, а подъемно-поворотные мощные, сохраняют тепло, но требуют дополнительного пространства. Ворота гаражные секционные могут решить одновременно все проблемы: при открытии/закрытии они плавно перемещаются под потолок, и не занимают дополнительное пространство.

Элементы конструкции на схеме

Достижение таких результатов стало возможным благодаря применению специальных сэндвич-панелей. Ворота перемещаются вниз/вверх при помощи торсионной системы и балансируются пружинным механизмом. Фиксирование полотна происходит при помощи направляющих, которые расположены с обеих сторон и на потолке. Для уменьшения сопротивления по бокам панели прикреплены ролики, специально предназначенные для секционных ворот, которые позволяют полотну легко скользить по вертикальному профилю и плавно перемещаться в горизонтальное положение.

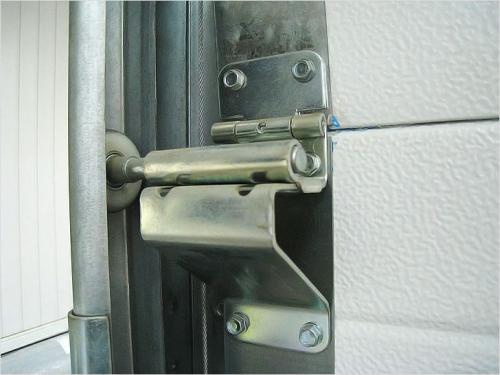

Роликовый механизм

Ролики выполнены из прочной пластмассы, они обеспечивают бесшумный и мягкий ход двери. Пружины уравновешивания снижают вес полотна, поэтому его легко поднять даже вручную. Размещение ручного замка возможно на любой удобной для водителя высоте.

Специальные храповые муфты надежно защищают от падения полотна при обрыве троса (блокируют движение).

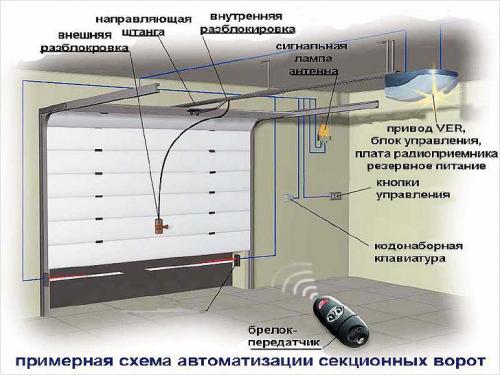

Кроме того, конструкция ворот предусматривает наличие автоматики. Электропривод приводит в движение полотно ворот при помощи специального ключа. Также ворота оборудованы дополнительными и довольно важными датчиками, которые расположены по периметру рамы. Они способны реагировать на движение предметов и в случае необходимости останавливают опускание ворот, что является составляющей общей безопасности.

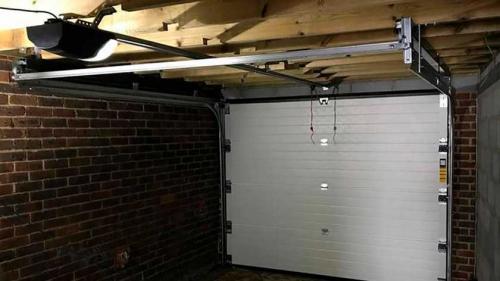

Автоматизированная система

При отключении электричества секционные ворота автоматические открываются вручную при помощи ключа, который разблокирует защитный механизм.

Автоматика от производителей обладает высоким уровнем надежности и приблизительно рассчитана на 25 тыс. открытий/закрытий дверей.

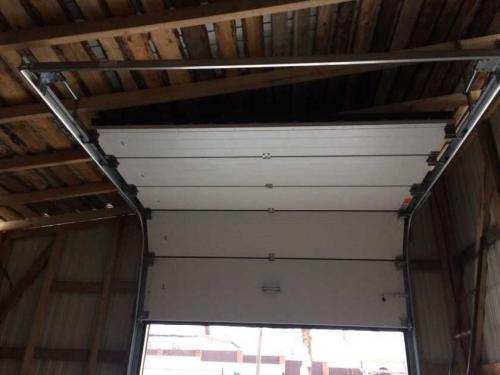

Подъемные секционные ворота своими руками чертежи. Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

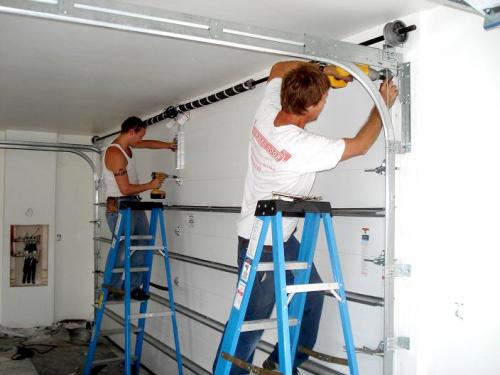

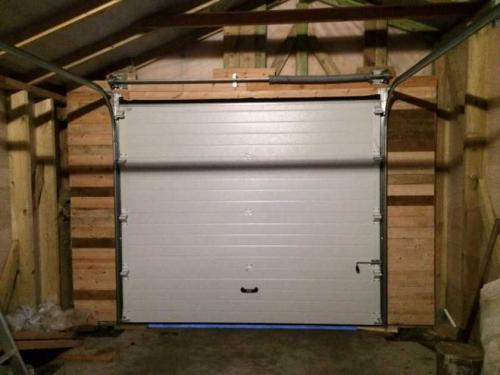

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

1. Открыть ворота будет не так просто, потребуются усилия.
2. Если трос порвется, противовес упадёт на пол.
3. Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.

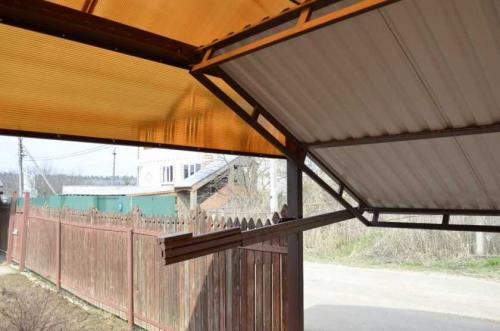

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Любой гараж должен быть оборудован прочными и удобными воротами. Оптимальным вариантом являются гаражные ворота с подъёмным механизмом, изготовленные своими руками.

Такие конструкции имеют массу плюсов на практике, могут быть построены непосредственно владельцем, а также требуют минимальных вложений на расходный материал.

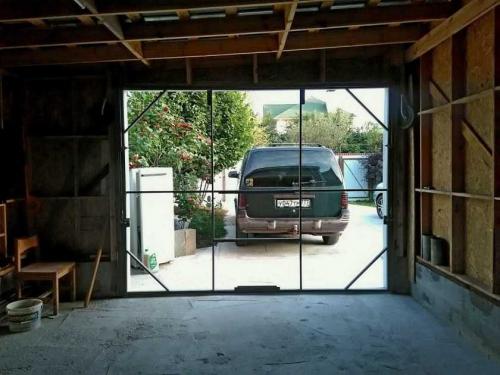

Фото различных вариантов подъёмных ворот для гаража, выполненные своими руками, можно найти на страницах журналов, веб порталах практического строительства.

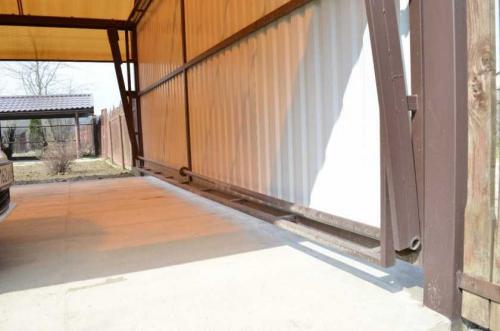

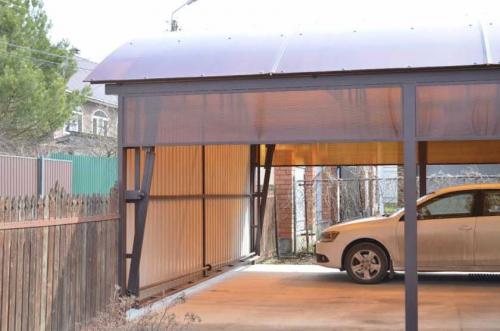

Преимущества ворот с подъёмным механизмом

В условиях дефицита свободной площади (узкий частный двор или сектор, отведенный под строительство в многоквартирном дворе) подъёмные ворота для гаража являются наиболее практичным выбором.

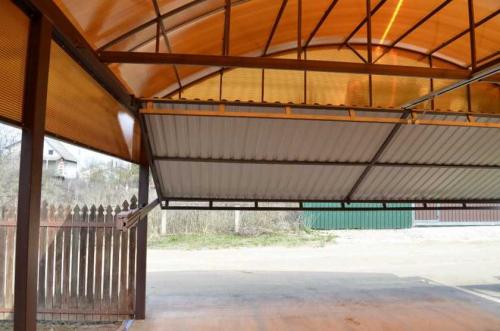

Конструкции подобного типа не требуют дополнительного места для отката воротной пластины, которая в данном случае выводится в свободное пространство под потолочными балками.

Кроме того, к плюсам строительства подъёмных ворот в гараж своими руками следует отнести:

1. Достаточно большое количество пошаговых инструкций и чертежей для самостоятельной работы.
2. Надежная защита гаражного бокса от ветра, дождя. Гараж, оборудованный подъёмной дверью, может быть обустроен в виде теплого помещения. На практике используется не только монтаж внутреннего отопления, но и дополнительное утепление самой воротной пластины.
3. Ворота на гараж отличаются достаточной прочностью, которая защитит помещение, автомобиль, инструментарий от незваных посетителей.
4. Наружная сторона ворот для гаража, выполненных своими руками, может быть оригинально и стильно декорирована самим мастером (роспись красками по металлу или профилю).

К удобству владельцев, опытные умельцы помогают начинающим мастерам ценными советами по строительству ворот в гараж своими руками.

Недостатки подъёмных ворот

Несмотря на массу практических плюсов, секционные ворота, изготовленные своими руками, имеют и свои недостатки:

1. Монтировать гаражные подъёмные ворота своими руками можно только на проём прямоугольной или квадратной формы.
2. Особое внимание уделяется монтированию крепежей, направляющих пазов, системе противовеса. А в процессе эксплуатации потребуется тщательный контроль за состоянием всех элементов конструкции.
3. Высота проёма уменьшается при поднятых воротах.

Мастеру потребуется качественный чертеж, правильно произведенные расчеты по системе противовесов (с обязательным расчетом максимальной нагрузки).

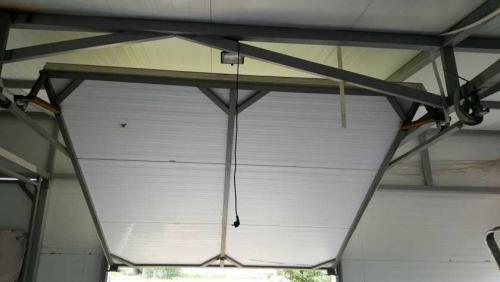

Принцип устройства подъёмных ворот

Перед началом строительных работ необходимо понять принцип устройства и действия конструкции подобного типа. Любые ворота с подъёмным механизмом имеют следующие составные детали:

1. Центральная воротная панель, которая выполнена в виде цельной пластины. Чаще всего в качестве основного материала используется металлический профиль.
2. Рама.
3. Направляющие пазы, по которым воротная панель перемещается в свободное пространство под потолочными балками.

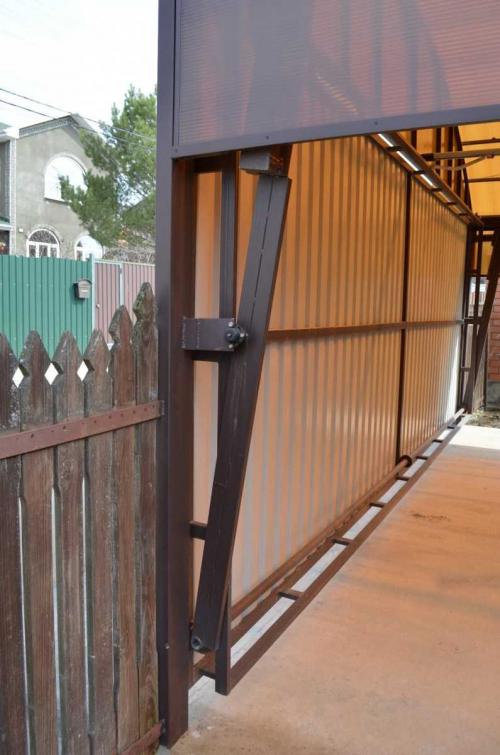

4. Система противовеса, состоящая из симметрично расположенных грузов.

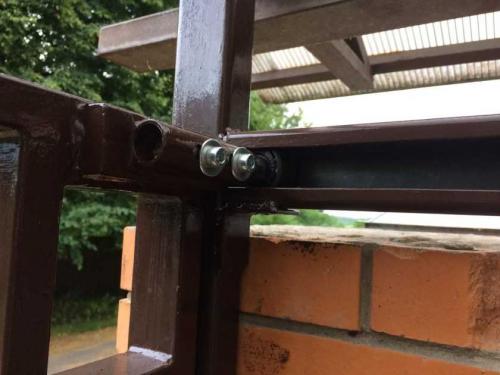

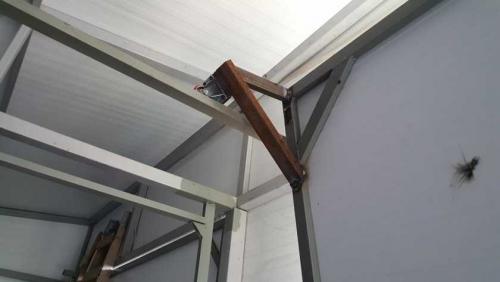

Вместо противовесной системы может использоваться рычажно-пружинный механизм, который позволяет центральной панели свободно перемещаться при минимальном воздействии.

Также в общей схеме конструкции различают ряд вспомогательных элементов: лебедки для удерживания грузов, рычаги и мощные пружины, крепежные детали.

Материалы и инструменты для работы

Для оптимальной работы необходимо организовать площадку достаточной площади. Кроме того, для изготовления подъёмных ворот на гараж понадобится следующий набор инструментов и материалов:

1. Болгарка и сварка для работы с металлическими поверхностями.
2. Профилированные трубы для строительства рамы.
3. Крепежные детали.
4. Гаечный ключ должного размера.
5. Строительный карандаш, рулетка.
6. Уровень.
7. Лебедка и одинаковые грузы для монтирования системы противовесов.
8. Швеллеры для изготовления направляющих конструкций.

Откатные ролики и рычажно-пружинный механизм можно приобрести в магазине строительных товаров, подбирая детали в соответствии с подготовленным чертежом. Понадобятся также инструкции, как построить подъёмные ворота своими руками.

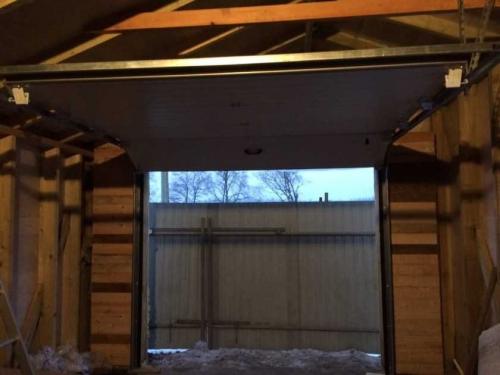

Самостоятельное строительство подъёмных ворот

В первую очередь, мастеру необходимо произвести замеры гаражного проёма, высоту потолка, уровень заливки пола. Эти данные позволят определить, есть ли препятствия к строительству подъёмно-поворотных ворот своими руками.

Следующий этап – это изготовление оптимального чертежа, по которому весьма удобно проводить все работы. Далее устанавливают деревянную или металлическую коробку, являющуюся каркасом для подъёмных ворот, монтируют непосредственно саму раму и поворотный механизм (противовесы или пружины).

Обратите внимание!

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/kak-sdelat-sekcionnye-vorota-v-garazh-svoimi-rukami-konstrukciya-sendvich-paneley-dlya

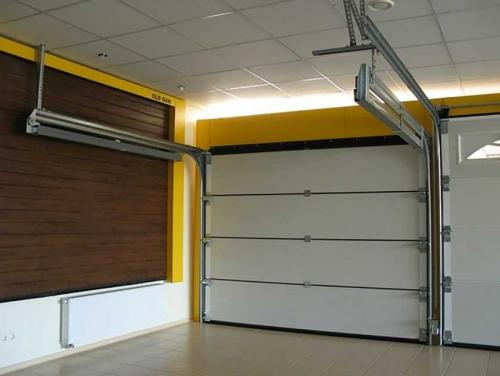

Подъемно-секционные ворота. Преимущества

• Одним из основных является оптимальное соотношение цена / качество, по сравнению с конкурентами. Добиться этого удалось за счет организации производства полного цикла на территории России. Произведите расчет в разделе калькулятор ворот и получите дополнительную скидку при оформлении заказа через сайт! ;
• Еще одним важным фактором говорящим в пользу подъемно секционных ворот Дорхан является их ремонтнопригодность и наличие сервисной службы, обеспечивающей полный спектр услуг по гарантийному, послегарантийному, а так же аварийному ремонту в кротчайшие сроки и с высоким качеством;
• Подъемно секционные ворота в наше время служат современным элементом дизайна, как частного коттеджа, так и любого производственного здания. Благодаря большому выбору цветовых решений (8 стандартных цветов без дополнительной наценки, так же покраска в любой цвет по карте RAL) и различных фактур панелей;
• Дорхан – это единственные на рынке секционные ворота, разработанные для России и поэтому полностью соответствуют российским строительным стандартам и нормам, как следствие лучше приспособлены для эксплуатации в наших климатических зонах;
• Герметичность позволяет защитить помещение от шума, пыли, атмосферных осадков и других внешних воздействий, а так же сохранить в отапливаемом помещении комфортную температуру;
• Возможность автоматизации делает их эксплуатацию очень комфортной и позволяет вам открывать и закрывать секционные ворота с помощью пульта дистанционного управления, не выходя из машины. Также во время работы на гаражной автоматике Дорхан загорается лампочка, что дает возможность покинуть автомобиль в освещенном помещении;
• Большой выбор устройств защиты (устройство от обрыва троса или пружины, фотоэлементы и т.д.) делают эксплуатацию абсолютно безопасной.

Подъемные ворота своими руками: чертежи. Чертежи подъемно-поворотных гаражных ворот

Проектные чертежи должны соответствовать требованиям ГОСТ 3174-2003 . Данные требования регламентируют сферу производства металлических ворот, которые будут сделаны в соответствии с требованиями безопасности EN 13241-1.

Указанные стандарты включают несколько аспектов, предусматривающих следующие гарантии:

1. Применение материалов, обладающих огнеупорными и противопожарными характеристиками.
2. Надежность и устойчивость конструкции при ветровых и механических нагрузках.
3. Соблюдение правил установки.

Самостоятельно осуществить монтаж такой конструкции можно, только строго придерживаясь требований ГОСТа и чертежных схем.

Облегчить задачу создания чертежа могут типовые проекты, в которые вносятся несущественные изменения, касающиеся конкретной ситуации, например, характеристики материалов, габаритные размеры.

Первоначальной задачей при составлении чертежа является определение габаритов будущей конструкции, а именно – ширины и высоты . Ориентироваться в данном случае необходимо на габариты автомобиля, чтобы при его въезде с каждой стороны было по 30 см свободного пространства.

Нецелесообразно изготавливать конструкцию шириной более 5 метров , в большинстве случаев этот показатель равен 2,5–3 метрам. Также следует учесть, что расстояние от перпендикулярной стены до воротной рамы должно быть не меньше 80 см.

Высота также выбирается исходя из габаритов авто, обычно она варьируется в пределах 2–2,2 метра . Основным элементом конструкции будет рама, обрамляющая гаражный проем, въезд и пару створок.

Изготовлена рамная конструкция будет из металлического уголка 65 мм, для каркаса и створок подойдет стальной профиль 50 мм . Элементы обшиваются листовым железом толщиной 3 мм, в связи с чем следует использовать наружные усиленные петли.

Рассчитать необходимое количество материалов можно исходя из данных, представленных в чертеже, ориентируясь на габариты конструкции.
