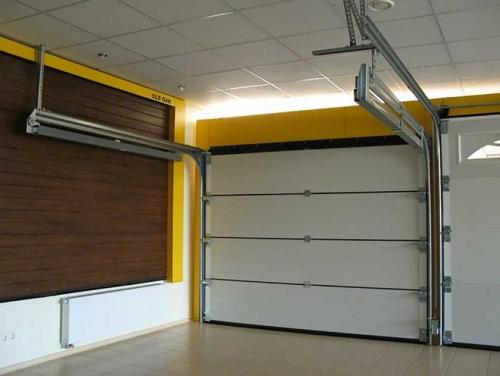

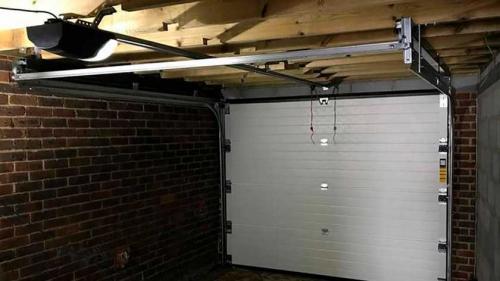

Как сделать секционные ворота в гараж своими руками. Конструкция сэндвич-панелей для секционных ворот

Как сделать секционные ворота в гараж своими руками. Конструкция сэндвич-панелей для секционных ворот

Как сделать секционные ворота в гараж своими руками. Конструкция сэндвич-панелей для секционных ворот Структура полотна толщина

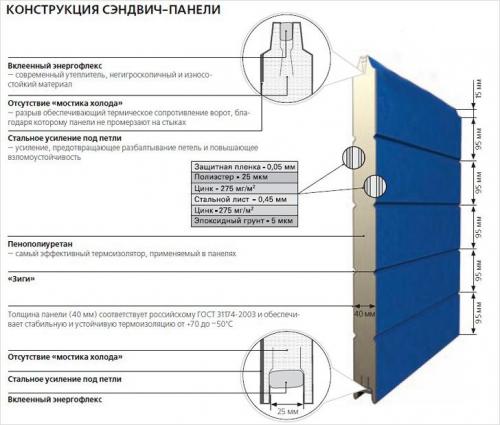

Панель состоит из пары листов оцинкованной стали, между ними размещают качественный утеплитель, затем наносится основное и декоративное покрытие. Для защиты секционных ворот от проникновения холода устанавливают эластичные пробки, которые способствуют плотному прилеганию панелей. Все эти процессы осуществляются в заводских условиях со строгим соблюдением технологий.

Допускается размер зазоров между панелями от 2 до 4 мм, но многие производители отдают предпочтение плотному контакту. Самая нижняя (пороговая) панель имеет эластичный уплотнитель, который устойчив к перепадам температур, а в зимний период не позволяет дверям примерзнуть к полу.

Как сделать секционные ворота в гараж своими руками. Конструкция сэндвич-панелей для секционных ворот 01 Как осуществляется монтаж калитки

Несмотря на всю сложность данной конструкции, производители предусмотрели наличие калитки, но она имеет свои ограничения в размерах. Возможно установление калитки со стандартным и высоким порогами. Но следует учесть, что такое дополнение в секционных воротах прибавит к стоимости 35-40%.

Как сделать секционные ворота в гараж своими руками. Конструкция сэндвич-панелей для секционных ворот 02 Функции полотна

Перед тем как установить гаражные секционные ворота следует ознакомиться с довольно важной информацией – это параметры сэндвич-панелей. Многие производители соблюдают такие стандарты: 385, 500 и 610 мм.

При этом их толщина:

  • от 35 до 45 мм – вариант с утеплителем. По теплоизоляционным показателям такие панели равны кладке толщиной в полтора кирпича.
  • 20 мм или холодное полотно. Эконом-вариант без утеплителя, который применяют для оборудования неотапливаемого гаража.

Лучше всего устанавливать в проем ворот панели, изготовленные по заводским стандартам, так как секционные ворота под заказ будут стоить гораздо выше, и не каждый примется за такую трудоемкую работу.

Автоматические ворота на гараж своими руками. Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж

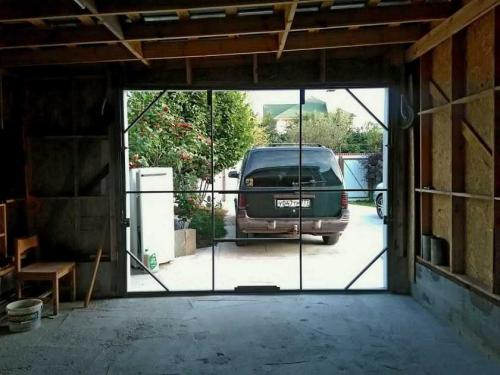

Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом. Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса.

Виды гаражных ворот

Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

  1. Стоимость конструкции дешевле, чем у всех других моделей.
  2. Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
  3. Можно установить в ограниченном пространстве.
  4. Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
  5. Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Минус распашных ворот – перед ними приходиться очищать от снега площадку

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

  • необычный внешний вид,
  • удобство открытия и закрытия,
  • не занимают в открытом состоянии много места,
  • секции по отдельности можно менять, ремонтировать,
  • невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

  • высокая надежность,
  • в открытом виде ворота не занимают никакого места,
  • поддаются утеплению,
  • поддаются автоматизации.

Минусы:

  • требуется высокая точность установки,
  • ворота остаются в проеме, уменьшая его высоту на 20-30 см,
  • не рекомендуется использовать их интенсивно.

Подъемно-поворотные ворота

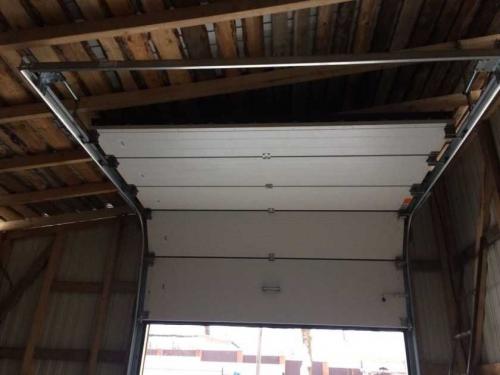

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

  • универсальность в плане размеров проема,
  • экономия свободного места при открытии,
  • неплохая устойчивость к деформациям и механическим нагрузкам,
  • полная автоматизация,
  • презентабельный внешний вид,
  • высокие тепло- и звукоизоляционные качества,
  • долгосрочная эксплуатация.

Минусы:

  • высокая цена,
  • требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
  • низкая взломоустойчивость.

Подъемно-секционные ворота

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

  • компактность,
  • приемлемая цена,
  • простота монтажа,
  • долгосрочная служба,
  • презентабельный внешний вид,
  • возможность автоматизации.

Минусы:

  • практически нулевая взломостойкость,
  • нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
  • плохо работают при низких температурах.

Рулонные ворота

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

  • функциональность е зависит от сугробов,
  • не занимает места при открытии,
  • высокая взломостойкость,
  • возможность провести автоматизацию.

Минусы:

  • быстрый износ роликов,
  • ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.

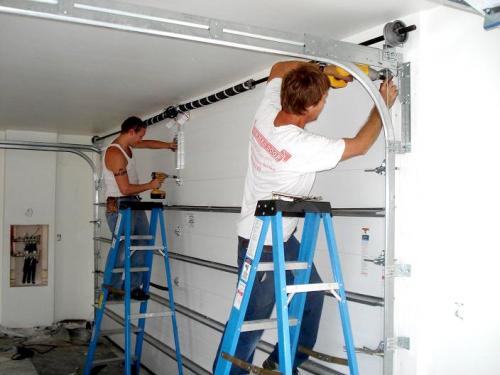

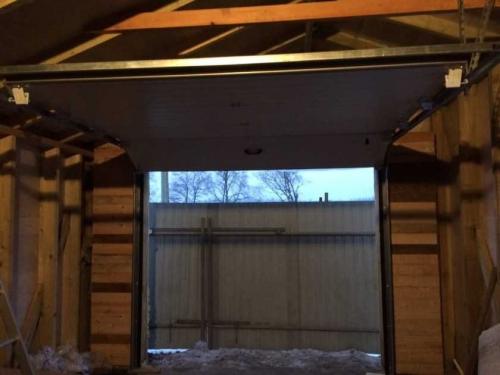

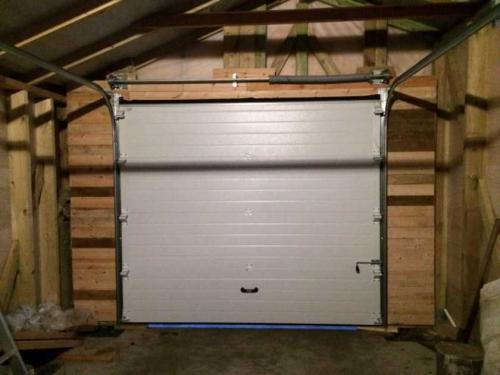

Подъемные секционные ворота своими руками чертежи. Установка и сборка

Подъемные секционные ворота своими руками чертежи. Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

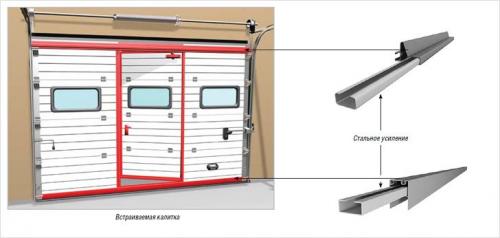

Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

  1. Открыть ворота будет не так просто, потребуются усилия.
  2. Если трос порвется, противовес упадёт на пол.
  3. Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.

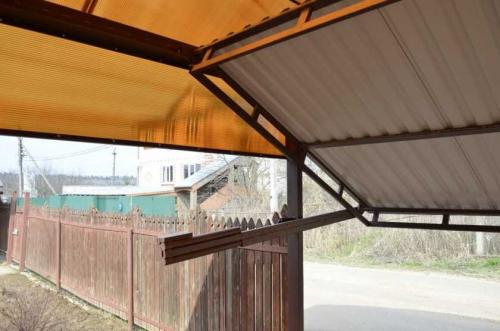

Подъемные ворота для гаража своими руками. Подъемно – поворотные ворота

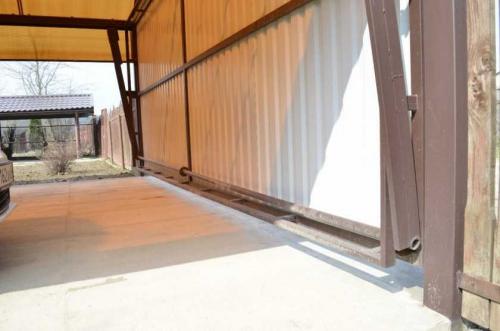

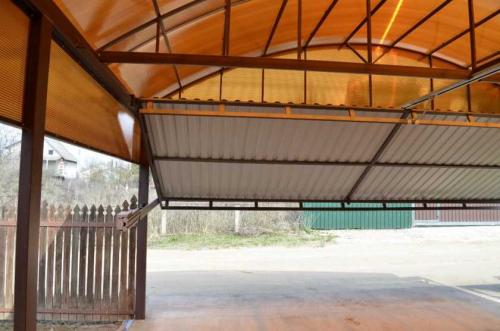

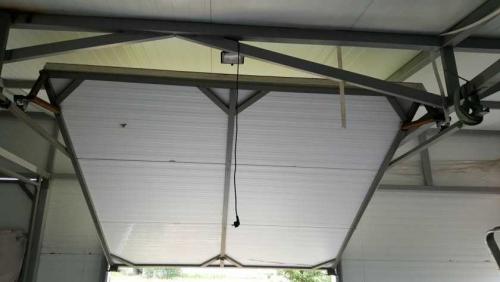

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

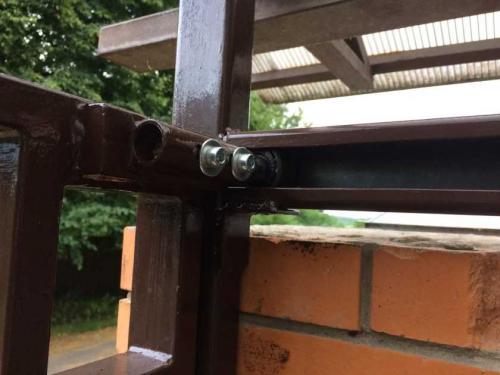

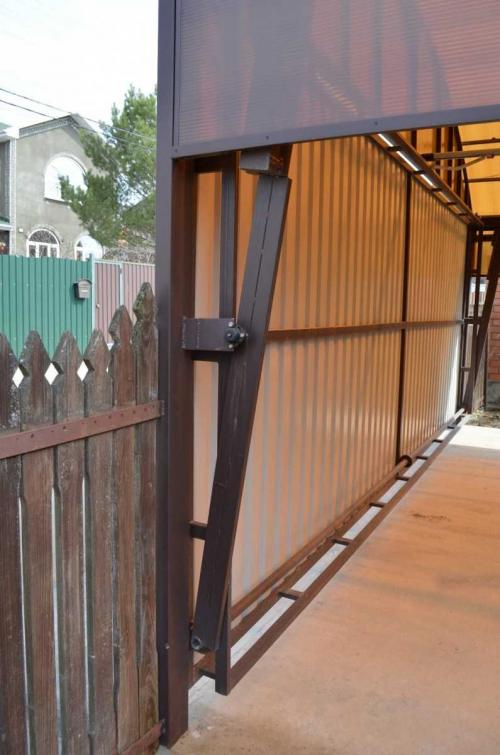

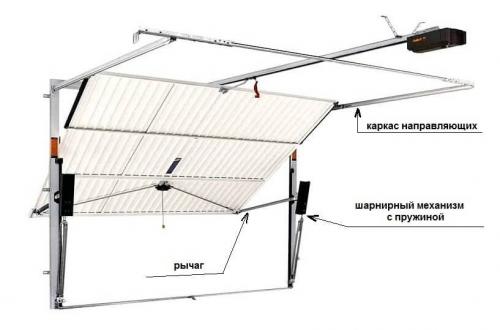

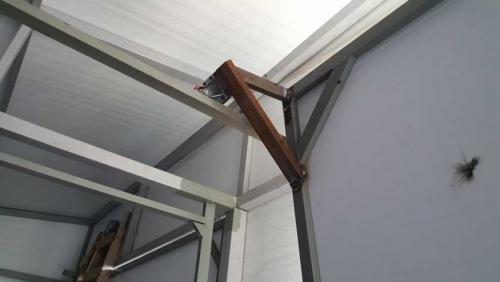

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Как сделать секционные ворота в гараж своими руками. Конструкция сэндвич-панелей для секционных ворот 04Здесь возможно устройство подъемного механизма в двух вариантах:

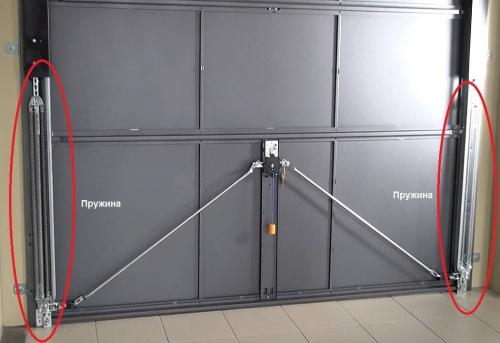

  1. С помощью пружин,
  2. С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Как сделать секционные ворота в гараж своими руками. Конструкция сэндвич-панелей для секционных ворот 05

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

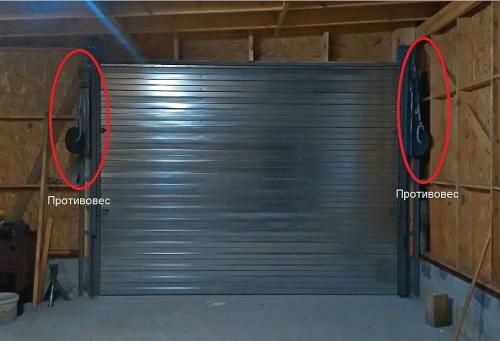

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Как сделать секционные ворота в гараж своими руками. Конструкция сэндвич-панелей для секционных ворот 06

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

  1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
  2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
  3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
  4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

  1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
  2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
  3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
  4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Любой гараж должен быть оборудован прочными и удобными воротами. Оптимальным вариантом являются гаражные ворота с подъёмным механизмом, изготовленные своими руками.

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Такие конструкции имеют массу плюсов на практике, могут быть построены непосредственно владельцем, а также требуют минимальных вложений на расходный материал.

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

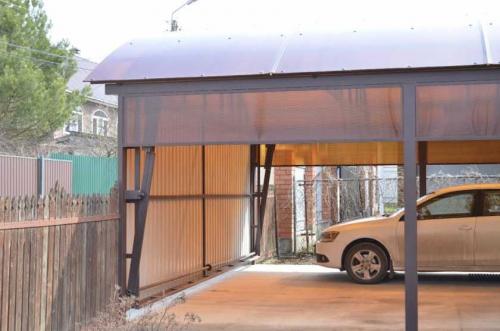

Фото различных вариантов подъёмных ворот для гаража, выполненные своими руками, можно найти на страницах журналов, веб порталах практического строительства.

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Преимущества ворот с подъёмным механизмом

В условиях дефицита свободной площади (узкий частный двор или сектор, отведенный под строительство в многоквартирном дворе) подъёмные ворота для гаража являются наиболее практичным выбором.

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Конструкции подобного типа не требуют дополнительного места для отката воротной пластины, которая в данном случае выводится в свободное пространство под потолочными балками.

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Кроме того, к плюсам строительства подъёмных ворот в гараж своими руками следует отнести:

  1. Достаточно большое количество пошаговых инструкций и чертежей для самостоятельной работы.
  2. Надежная защита гаражного бокса от ветра, дождя. Гараж, оборудованный подъёмной дверью, может быть обустроен в виде теплого помещения. На практике используется не только монтаж внутреннего отопления, но и дополнительное утепление самой воротной пластины.
  3. Ворота на гараж отличаются достаточной прочностью, которая защитит помещение, автомобиль, инструментарий от незваных посетителей.
  4. Наружная сторона ворот для гаража, выполненных своими руками, может быть оригинально и стильно декорирована самим мастером (роспись красками по металлу или профилю).

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

К удобству владельцев, опытные умельцы помогают начинающим мастерам ценными советами по строительству ворот в гараж своими руками.

Недостатки подъёмных ворот

Несмотря на массу практических плюсов, секционные ворота, изготовленные своими руками, имеют и свои недостатки:

  1. Монтировать гаражные подъёмные ворота своими руками можно только на проём прямоугольной или квадратной формы.
  2. Особое внимание уделяется монтированию крепежей, направляющих пазов, системе противовеса. А в процессе эксплуатации потребуется тщательный контроль за состоянием всех элементов конструкции.
  3. Высота проёма уменьшается при поднятых воротах.

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Мастеру потребуется качественный чертеж, правильно произведенные расчеты по системе противовесов (с обязательным расчетом максимальной нагрузки).

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Принцип устройства подъёмных ворот

Перед началом строительных работ необходимо понять принцип устройства и действия конструкции подобного типа. Любые ворота с подъёмным механизмом имеют следующие составные детали:

  1. Центральная воротная панель, которая выполнена в виде цельной пластины. Чаще всего в качестве основного материала используется металлический профиль.
  2. Рама.
  3. Направляющие пазы, по которым воротная панель перемещается в свободное пространство под потолочными балками.
  4. Система противовеса, состоящая из симметрично расположенных грузов.

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Вместо противовесной системы может использоваться рычажно-пружинный механизм, который позволяет центральной панели свободно перемещаться при минимальном воздействии.

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Также в общей схеме конструкции различают ряд вспомогательных элементов: лебедки для удерживания грузов, рычаги и мощные пружины, крепежные детали.

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Материалы и инструменты для работы

Для оптимальной работы необходимо организовать площадку достаточной площади. Кроме того, для изготовления подъёмных ворот на гараж понадобится следующий набор инструментов и материалов:

  1. Болгарка и сварка для работы с металлическими поверхностями.
  2. Профилированные трубы для строительства рамы.
  3. Крепежные детали.
  4. Гаечный ключ должного размера.
  5. Строительный карандаш, рулетка.
  6. Уровень.
  7. Лебедка и одинаковые грузы для монтирования системы противовесов.
  8. Швеллеры для изготовления направляющих конструкций.

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Откатные ролики и рычажно-пружинный механизм можно приобрести в магазине строительных товаров, подбирая детали в соответствии с подготовленным чертежом. Понадобятся также инструкции, как построить подъёмные ворота своими руками.

Самостоятельное строительство подъёмных ворот

В первую очередь, мастеру необходимо произвести замеры гаражного проёма, высоту потолка, уровень заливки пола. Эти данные позволят определить, есть ли препятствия к строительству подъёмно-поворотных ворот своими руками.

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Следующий этап – это изготовление оптимального чертежа, по которому весьма удобно проводить все работы. Далее устанавливают деревянную или металлическую коробку, являющуюся каркасом для подъёмных ворот, монтируют непосредственно саму раму и поворотный механизм (противовесы или пружины).

Подъемные ворота на гараж. Подъемные ворота своими руками: необходимые материалы для изготовления + поэтапная инструкция по сооружению и установке своими руками

Обратите внимание!
