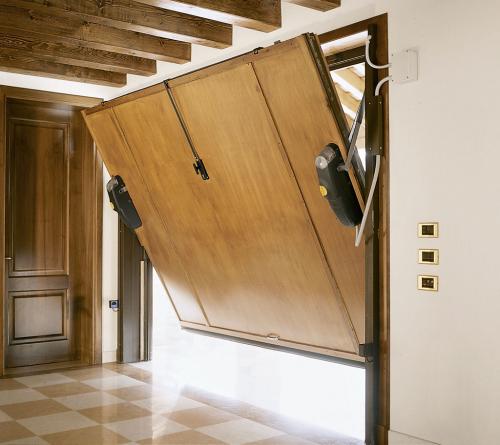

Подъёмно-поворотные ворота в действии. Виды ворот

Подъёмно-поворотные ворота в действии. Виды ворот

Различают несколько видов конструкций ворот, которые могут устанавливаться в гараже:

• секционные ворота;
• подъемно-поворотные ворота;
• распашные ворота;
• откатные ворота.

Гаражные ворота можно сделать своими руками. При наличии материала, инструмента и умения делать расчет узлов конструкции это вполне доступно.

Секционные вертикальные ворота изготавливают из металла, дерева или пластика. Это популярный тип ворот из секций, он несложен для изготовления. Секции ворот убираются при открытии в специальный отсек над входом.

Ворота подъемные. Их открытие сопровождается подъемом с помощью специального рычажного механизма. Все дверное полотно поднимается вверх. Для маленького гаража эта конструкция не подойдет: не хватит места, куда поднимать само тело створки.

Раздвижные или откатные ворота, такие ворота сделать легко, они не занимают много места, открывать можно руками или с помощью автоматического привода.

Распашные ворота – это классический вариант ворот. Навешиваются на петли, как обычные двери. Как правило, такие ворота открываются наружу, место внутри гаража не занимается.

Подъемно-поворотные ворота имеют свойства подъемных и поворотных моделей. Такие ворота прочны и надежны, проникнуть в гараж непрошеным гостям будет сложно.

Различают два вида конструкции подъемно-поворотных ворот:

• На шарнирах. Створка ворот перемещается по рельсам, возврат в положение открытия производится пружинами, которые должны быть хорошо отрегулированы.
• На противовесах. К створке крепится трос. С другой стороны троса — подъемный механизм. Такая конструкция применяется чаще всего для тяжелых ворот.

Ворота можно открывать вручную или автоматически, а также дистанционно, с помощью пульта. Утеплить ворота можно обычным пенопластом.

Подъемные ворота своими руками чертежи. Чертеж подъемных гаражных ворот

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Особенности каркаса

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

Основные элементы конструкции

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Пример подробного чертежа

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.

Пример конструкции с автоматизацией

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
