Сделать гаражные ворота с подъемным механизмом своими руками довольно просто, если иметь на руках простой чертеж и фото собранного механизма. Стандартная конструкция содержит такие основные элементы:

1. Раму, на которую крепятся все элементы ворот. Она должна быть достаточно прочной и надежно крепиться к стенам здания.
2. Рельсы вертикальные и горизонтальные, по которым движется конструкция.
3. Кронштейн для крепления возвратных пружин подъемного механизма.
4. Ролики и рычаги, на которых гаражные ворота фиксируются к рельсам.
5. Автоматический привод перемещения створки.

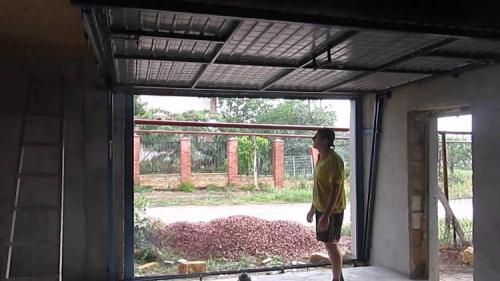

Установить подъемные ворота, сделанные своими руками — мечта многих владельцев гаражей

Каркас изготавливается с учетом размеров дверного проема в гараже. В качестве основы используется стальной лист, которые с наружной стороны обшиваются пластиковыми панелями. Внутренняя часть утепляется. Рекомендуется использовать  базальтовую вату или другие огнестойкие утеплители. Для приведения механизма в движение чаще всего используется шарнирно-рычажное приспособление.

Подъемные ворота для гаража имеют целый ряд преимуществ

Собирая конструкцию своими руками, рекомендуем пользоваться чертежами и пошагово придерживаться такой последовательности работ. К ним относятся:

1. Сборка рамы и ее установка в проем гаража с соблюдением горизонтали и вертикали. К стенам все детали конструкции крепятся с помощью анкеров.
2. Установка потолочных направляющих – важный этап. При этом нужно проконтролировать надежность крепления.
3. Крепление шарниров на створку дверей и установка ворот на рельсы.

Подъемные ворота своими руками: чертежи. Особенности подъёмных гаражных ворот

Планируя оснастить помещение для хранения транспортного средства самодельными подъёмными механизмами, тщательно ознакомьтесь с их конструктивными и эксплуатационными особенностями.

Подъёмные ворота удобны и функциональны. Ими можно управлять прямо из автомобиля

Внимательно проанализируйте положительные стороны конструкции, изучите отрицательные моменты.

Варианты конструкции ворот: какой выбрать

В гаражных помещениях используют различные типы подъёмных ворот:

1. Ограждения подъёмно-секционного типа. Характеризуются секционной конструкцией полотна, изготовленного из отдельных элементов.В процессе открывания ворот перемещение панелей подъёмно-секционной конструкции осуществляется по направляющим полозьям с помощью роликов внутри гаражного помещения. Низкая прочность и сложность изготовления ограничивают интерес автолюбителей к этой конструкции.

   Секционные панели ворот соединены шарнирами, поэтому они являются недостаточно прочными

2. Ограждение подъёмно-поворотной конструкции. Представляют собой цельное полотно, покрытое прочной листовой сталью. Створка откидывается с помощью специального механизма по направляющим, расположенным в потолочной части гаража. В открытом положении полотно ворот образует небольшой козырёк над входом в помещение. Подъёмно-поворотные механизмы также называют поворотными. Отсутствие сложных элементов кинематики, повышенная прочность и простота конструкции позволяют владельцам транспортных средств изготавливать и монтировать этот тип своими силами.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/sekcionnye-vorota-dlya-garazha-svoimi-rukami-osobennosti-konstrukcii

Самые простые подъемные ворота. Подъемные гаражные ворота

Подъёмные гаражные ворота пользуются популярностью и удобны в применении. При открытии створка ворот целиком и полностью перемещается во внутрь гаража под его потолок и не мешает, как это случается при распашных воротах. Вот только стоимость на них из-за сложности конструкции достаточно высока. Поэтому предлагаем сделать подъемные гаражные ворота своими руками.
Перед тем как изучить тему подъемных ворот, предлагаем ознакомиться со статьей распашные гаражные ворота своими руками .

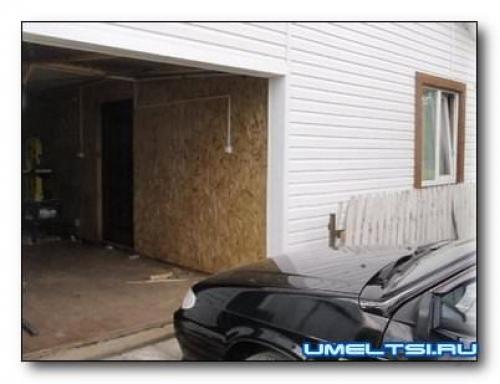

Для своей каркасной пристройки, в которой разместились гараж и мастерская, я решил сделать подъемные ворота самостоятельно (фото 1) . Самые простые по конструкции подъёмные ворота — это те, которые устанавливали на пенал-гараж «ракушка». Но у них в закрытом положении между полотном ворот и проёмом есть технологический зазор. Меня это не устраивало, так как гараж я планировал делать тёплым, и пусть даже небольшая щель по периметру ворот была ни к чему. Нужно, чтобы ворота в закрытом состоянии плотно прилегали к проёму, к тому же в них должна быть калитка, чтобы в холодное время года лишний раз не поднимать всё полотно ворот и не выстуживать гараж (фото 2) .
Каркас ворот я изготовил из алюминиевого профиля от старых офисных перегородок, а для калитки использовал деревянные бруски. Снаружи к каркасу ворот при помощи саморезов прикрепил оцинкованный жестяной профлист. Получилось сплошное полотно ворот с калиткой, открывающейся наружу, чтобы в поднятом положении ворот калитка не распахнулась самопроизвольно. Наружные размеры ворот больше проёма на 10 см, что обеспечивает его перекрытие изнутри по 5 см с каждой из сторон (фото 3) .

Чертежи и схемы гаражных подъемных ворот

механизм подъема

В нижней части полотна по бокам прикрепил колёсики от роликовых коньков, а для их перемещения по сторонам проёма установил вертикальные направляющие из металлического швеллера. Колёсики должны свободно прокатываться между его полками (фото 4) .

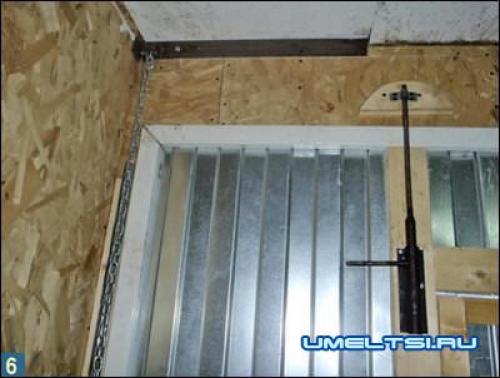

Полотно ворот подвесил на цепях к передней стене гаража так, чтобы центр тяжести ворот был ниже их крепления, и верхняя часть прижималась к проёму (фото 5) . Нижняя кромка полотна входит в специальное углубление в полу, что не позволяет воротам отодвинуться от проёма. Получается, что створка ворот под своим весом сама прижимается к проёму. В этом положении ворота можно запереть на задвижку, расположенную на их внутренней стороне (фото 6) .
Для облегчения подъёма ворот и удержания их в поднятом состоянии я применил противовес, который надо подобрать исходя из веса ворот. К осям роликов, установленных внизу полотна, прикрепил тросы, пропустил их через блоки и нагрузил противовесом (фото 7) .

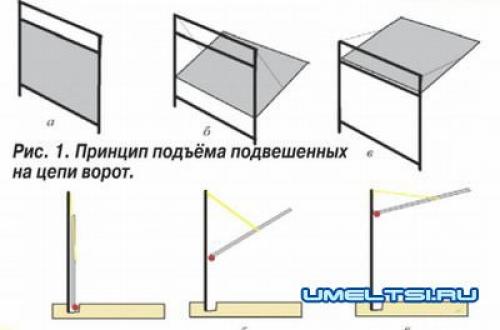

На рисунках 1 и 2, демонстрирующих принцип работы механизма ворот, видно, где закреплены цепи и как проведены тросы противовеса.
Внизу с наружной стороны к воротам прикрепил обычную дверную ручку (фото 8) , за которую при открывании и закрывании, удобно придерживать полотно когда оно поднимается или опускается.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/podemnye-vorota-dlya-garazha-svoimi-rukami-vorota-garazhnye-podemnye-svoimi-rukami-trudno

Секционные ворота своими руками. Пошаговая инструкция по установке

Применение определённого алгоритма при монтаже секционных гаражных ворот своими руками обеспечит долговечность конструкции и её надёжность. Если этого не сделать, то со временем на воротах могут появиться искажения и деформации формы, что способно привести к разрушению всей конструкции.

Необходимая разметка

Начитают монтаж с разметки под крепления направляющих элементов конструкции. Для этого берётся одна панель и размещается в проём. С левой и правой стороны делается отступ 3 см и отмечается карандашом. Та же работа проделывается сверху и снизу проёма. Потом берётся строительный уровень, и проводится линия от пола до потолка. Эта работа проделывается с левой и правой стороны проёма.

Допустимое искажение вертикального положения направляющих составляет 2 мм. Если такое значение будет больше, то это приведёт к деформации движения полотна. В результате оно может вовсе заклинить и не подняться.

Крепление каркаса

По сделанной разметке просверливают несколько отверстий диаметром 12 мм по периметру. В отверстия вбиваются дюбеля , направляющие прикладываются и наживляются шурупами . Крепежи в полотно монтируются после выравнивания по вертикали.

После этого к уже прикреплённым вертикальным направляющим монтируют горизонтальные и фиксируют удерживающей планкой . Части каркаса на стыках прикрепляют между собой с помощью После того как каркас будет установлен на своём месте, . Если просветы есть, то убираются они с помощью чем также выравнивают цельную конструкцию. Более мягкие материалы для этого не рекомендуется использовать, поскольку они могут деформироваться со временем от веса.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/podemno-sekcionnye-vorota-osnovnye-osobennosti

Подъемные складные ворота своими руками. Последовательность проведения работы по создании подъемных гаражных ворот своими руками

Пример выполнения с чертежом

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/podemnye-vorota-dlya-garazha-svoimi-rukami-vorota-garazhnye-podemnye-svoimi-rukami-trudno

Как сделать гаражные ворота своими руками. Изготовление несущей рамы для гаража

Перед тем как сварить гаражные ворота своими руками необходимо сделать для них надёжное основание. Создание несущей рамы требует от строителя точности в подсчётах и соблюдения необходимых размеров при резке металла. При отсутствии ровного стола для сварки, на земле собирают конструкцию из двух одинаковых балки или трубы и выравнивают их по уровню. Процесс создания рамы состоит из следующих этапов:

• Измерение ширины и высоты гаражного проёма. Неточность на этом этапе может привести к тому, что рама просто не поместится в него.
• Уголок размечают согласно размерам проёма. При помощи болгарки вырезают заготовки нужной длины. От краёв отступают расстояние равное ширине уголка и делают срез в 45 градусов.
• Вырезанные куски выкладывают на подготовленную поверхность или сварочный стол и подгоняют их друг к другу, проверяя уровень и углы.
• При помощи сварочного аппарата соединяют все элементы конструкции. Готовые швы тщательно шлифуют.
• Готовый вариант примеряют в гаражном проёме. При удовлетворительном результате раму красят с внутренней стороны.

Несущая рама гаража Источник proizvodstvo-metallokonstrukcij.ru

По аналогичному алгоритму собирают дублирующую раму. Удобно сверять размеры конструкций, приложив их друг к другу. Лишь при полном совпадении можно приступать к их монтажу в дверной проем.

Монтаж сваренной несущей рамы

Установку готовой конструкции производят вместе с помощником. Для надёжной фиксации рамы в вертикальные стены необходимо вставить по 2-3 металлических штыря для надёжного распределения веса будущих ворот. Длина каждого из них составляет 15-20 см при толщине в 12-14 мм.

Одну часть рамы прикладывают к стене и, пока один надёжно фиксирует её, второй просверливает в металле отверстия для монтажа арматуры. Ширина проёмов должна быть на 1 мм больше диаметра металлического прута. Через отверстия маркируют точки в стене, которые потом просверливают перфоратором. Вновь приложив часть каркаса к проёму, при помощи молотка арматуру забивают в подготовленные отверстия. Арматуру по кругу приваривают к раме и обрезают выходящую часть при помощи болгарки. Все сварочные швы тщательно зашлифовывают.

Все швы рамы должны быть начисто зашлифованы Источник 1pogarazham.ru

По аналогии устанавливают вторую часть конструкции. Для большей надёжности две части рамы соединяют между собой металлической полосой толщиной в 2-3 мм. Для надёжного крепления достаточно 2-3 перемычки на каждую из сторон рамы. После окончательной зачистки всех сварочных швов приступают к монтажу петель для будущих гаражных ворот. Окончательным этапом установки рамы является её покраска водостойкой эмалью.

Изготовление и монтаж створок

Есть только один способ, как правильно сварить гаражные ворота – надо чётко рассчитать будущие размеры конструкции и запасные зазоры, необходимые для чёткого закрывания и открывания дверей. Опытные строители рекомендуют отступать от пола 2-3 см, от потолка 1-2 см и по 5 см от боковых стен для крепления петель. По полученным расчётам отрезают профильные трубы и делают на их краях срез под углом в 45 градусов.

Важно! Чтобы максимально упростить задачу можно сварить каркас из одной сплошной створки, и уже после установки разделить его при помощи болгарки.

На сварочном столе или подготовленной поверхности раскладывают металлические трубы, подгоняют их по длине и сверяют углы. При помощи сварочного аппарата создают монолитный прямоугольник подходящей формы. Прежде чем приступать к зачистке швов, готовую конструкцию будущих дверей прикладывают к раме с наваренными на неё петлями.

Монтаж гаражных ворот Источник tildacdn.com

При совпадении размеров можно приступать к монтажу готовой конструкции. На трубах обозначают места крепления фурнитуры и приваривают её. Каркас ворот проверяют, надевая на петли рамы – если он встаёт как влитой, можно приступать к дальнейшему этапу. При помощи рулетки устанавливают середину горизонтальных поперечин. От неё отступают по 1 см и приваривают вертикальные поперечины, чтобы между ними было 2 см.

Полотно разрезают на 2 равные части, при помощи болгарки удаляют торчащие куски трубы. Для укрепления створок можно установить дополнительные горизонтальные или диагональные поперечины. Все сварочные швы зачищают, конструкцию красят и устанавливают на петли. Для предотвращения открывания дверей внутрь, к верхней части рамы наваривают контрольную профильную трубу, которая будет ограничивать их ход.

Обшивка створок металлическими листами

Недостаточно знать как сварить ворота на гараж из профильной трубы своими руками, важно и красиво обшить их, чтобы итоговый результат радовал глаз. Чаще всего для облицовки используют оцинкованные железные пластины толщиной в 2-3 мм. Их размечают и обрезают болгаркой, шлифуют края, удаляя металлические заусенцы и стружку. С боковых сторон листов также делают небольшие прорези под петли.
