Как сделать ворота из профильных труб своими руками. Расчёт материалов

Как сделать ворота из профильных труб своими руками. Расчёт материалов

Подсчитывается количество труб и денег только после окончания работы с чертежом и выбора «ингредиентов», которые будут использованы при создании ворот.

Для опор подходит профиль с сечением 100×100 мм. Это прочное изделие, которое отлично справится с тем, чтобы долгое время стойко переносить большие нагрузки. В качестве материалов для каркаса или рамы подходят трубы с сечением 40×40 или 50×50 мм.

Основа для перемычек может быть из стального прута или куска трубы, причём тут следует обращать внимание на качество и плотность стали . Сечение обычно подбирают 40×20 мм.

Нельзя забывать, что тип ворот, который был выбран, оказывает прямое влияние на количество материалов и их необходимую прочность. Из профильной трубы можно сделать такие ворота:

• ажурные;
• с обшивкой из деревянной доски;
• с обшивкой из профлиста;
• кованые;
• решётчатые.

Соответственно, профтрубы будут выбраны, в зависимости от целевого назначения и величины нагрузки.

Ворота выбирают, исходя не только из личных предпочтений или денежной стоимости, если речь идёт о сборке своими руками. Ещё один важный критерий — это навыки человека . Если не получается сварить ворота своими руками, лучше отказаться от раздвижных ворот, сделав выбор в пользу распашного типа, который практически не требует сварочных швов.

С учётом всех вышеперечисленных факторов подсчитывается максимальное количество материалов, расходы на оборудование и дополнительные системы, которые будут установлены для повышения безопасности жилья. К примеру, систему автоматического, дистанционного управления воротами. Это значительно сэкономит время, силы и повысит презентабельность.

По габаритам конструкция ворот должна быть универсальной , чтобы любая машина смогла спокойно проехать. Минимальная ширина проёма обычно равняется трём метрам. Такое расстояние позволяет проезжать через ворота не только легковым, но и грузовым машинам.

Такое же правило касается и калиток, которые должны соответствовать ширине от 0,75 до 1 метра . Это позволяет заходить спокойно людям с любыми габаритами или сумками. Высота ворот позволяет обезопасить дом от проникновения или лишних взглядов. Стандартная высота ворот из профтрубы — 1,6 м, но многие предпочитают делать конструкцию высотой 2−2,5 метра.

Необходимые инструменты

Независимо от габаритов или типа выбранной конструкции, необходимы такие инструменты:

молоток;
• строительный уголок;
• мощная дрель;
• набор электродов;
• строительный уровень;

Это лишь перечень основных инструментов и материалов. Остальные детали добавляют специалисты во время сборки ворот, в зависимости от личных предпочтений, опыта и фантазии.

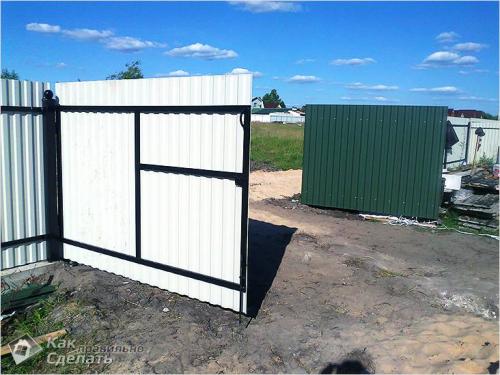

Ворота из профильной трубы и профнастила. Как сделать ворота из профнастила

В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и монтажа ворот. Однако большинство застройщиков предпочитают использовать профнастил , поскольку он обладает рядом полезных свойств: долговечность, прочность, эстетичность и доступная стоимость. Сырье изготавливается на заводе посредством метода холодного проката стальных листов, обе стороны которых обрабатываются защитным слоем цинка, предохраняющим поверхность от пагубных воздействий окружающей среды и преждевременного разрушения. Для того чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.

Преимущества конструкций

Использование этого материала обусловлено рядом определяющих достоинств. Из них существенными признаются:

• продолжительный период эксплуатации;
• небольшой удельный вес конструкции;
• огромный выбор цветовой гаммы и текстуры;
• отсутствует необходимость проведения периодического ремонта;
• ценовая доступность;
• легкость монтажа.

Типы конструкций

Виды конструкций

Из множества имеющихся вариантов изготовления ворот стоит выделить два ярких представителя:

1. Распашные – две створки, которые расходятся в противоположные друг от друга стороны.

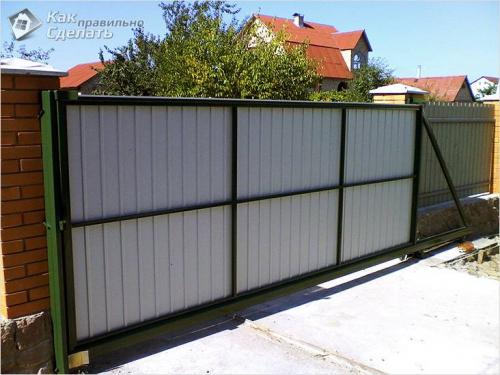

2. Откатные – одно полотно, перемещающееся вдоль ограждения.

Из представленного списка свой взор стоит остановить на втором виде, поскольку он экономит окружающее пространство и не прихотлив к воздействиям непогоды.

Для того чтобы возвести своими руками откатную конструкцию потребуется правильно рассчитать пропорции противовеса и подготовить надежный фундамент. В противном случае ворота могут деформироваться и выйти из строя.

Требуемые инструменты и приспособления

Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Чтобы изготовить откатные ворота потребуется:

• строительный уровень и рулетка;
• аппарат для сварки;
• болгарка или специальная ножовка;
• дрель с перфоратором и набором бит;
• угловая шлифмашина;
• резиновая киянка;
• клепальник;
• набор гаечных ключей;
• штыковая лопата;
• резервуар для приготовления бетонной или цементной смеси.

Структурные элементы конструкции

Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.

Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:

• верхний страховочный ролик;
• нижние ролики;
• концевой ролик и заглушка балки;
• пара улавливателей;
• направляющая рейка.

Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.

Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод , дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.

Технология сборки

Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.

Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.

Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.

Обустройство фундамента

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.

Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!

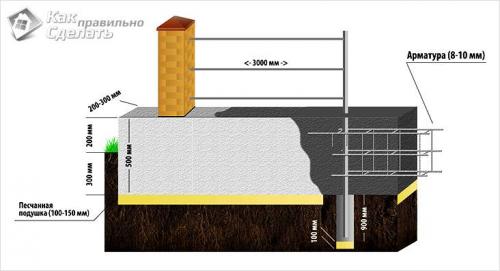

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.

Источник: https://avtomaticheskie-vorota.aystroika.info/stati/kak-svarit-vorota-iz-proftruby-plyusy-i-minusy-vorot-iz-proftruby

Ворота из профильной трубы 40х20 своими руками. Подготовительные работы

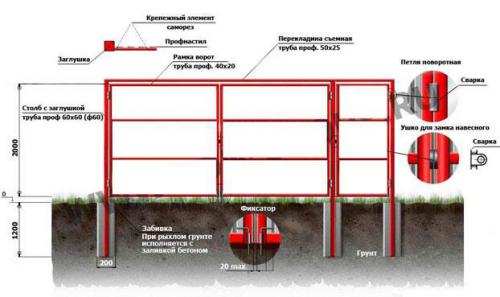

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
2. Продумать обшивку и цветовой тон каркаса.
3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.

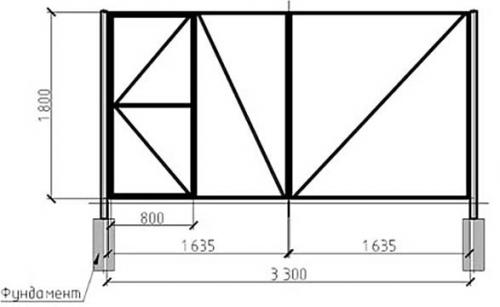

4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Рекомендации по выбору материала

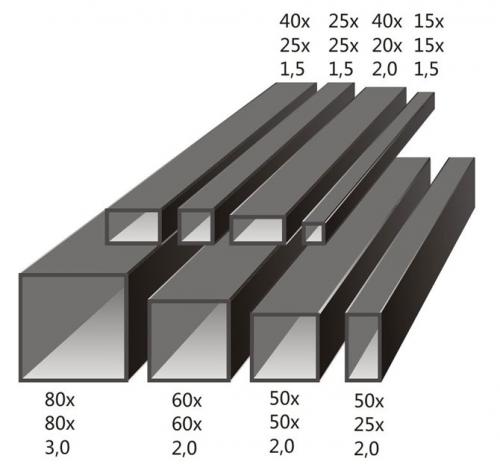

При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.

Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

Обратите внимание! Для изготовления каркаса забора, наилучшей и обеспечивающей прочность будет толщина 1,5-2 мм. Большая, сделает изделия дороже и тяжелее, что нецелесообразно в данном случае.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Обратите внимание! Распашные ворота сделать легче, поэтому больше подойдет для новичков в строительном деле.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Ворота из круглой трубы своими руками. Устройство

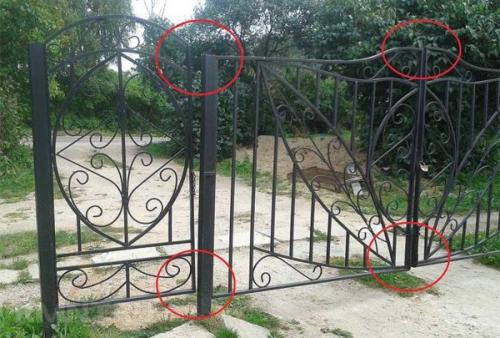

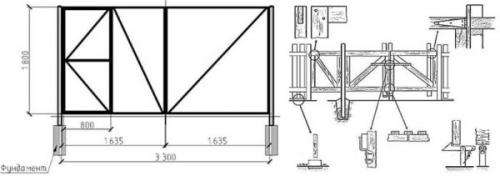

Калитка состоит из опорных столбов и дверного полотна на раме или без, закрепленного на столбах при помощи петель (иногда называют навесы). Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или металлического прута, к которым впоследствии приваривают петли.

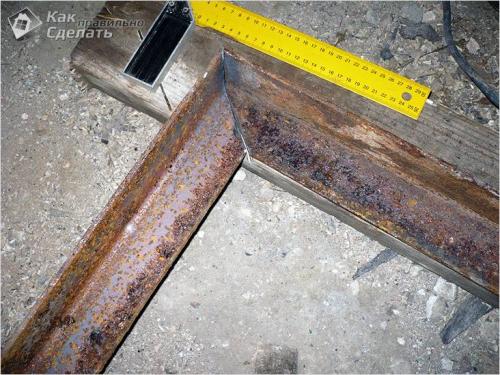

Металлические столбы могут быть из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно её все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный . Чаще всего — это сосновый брус, обработанный защитными пропитками, предотвращающими (или по крайней мере замедляющими) разрушение древесины. Но бывают сочетание, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

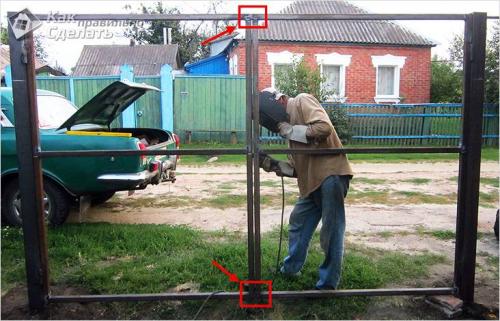

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно, чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, огрунтовать, и покрасить в несколько слоев.

Ворота из профильной трубы 40х40. Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

• трубы профильного сечения, соответствующие чертёжным размерам;
• обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
• подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
• замок и элементы фиксации полотен (скобы, щеколды, защёлки);
• элементы крепления, предназначенные для фиксации отделочного материала;
• декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
• грунт для защиты от коррозии и предварительной покраски металлоконструкции;
• эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

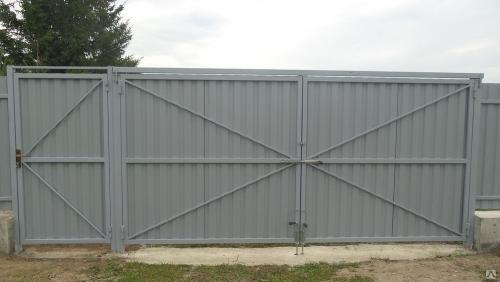

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

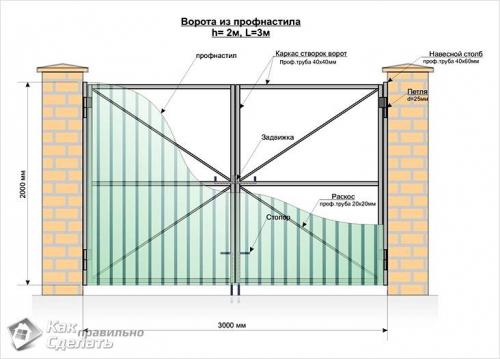

Определение потребности в материалах производится согласно эскизу с размерами

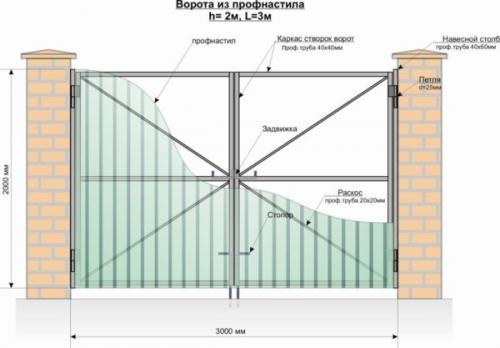

Для изображённых на эскизе ворот понадобится:

• труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
• профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
• квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
• угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;

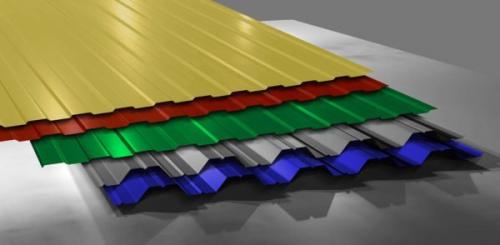

• профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;



  Цвет профнастила можно выбрать по вкусу

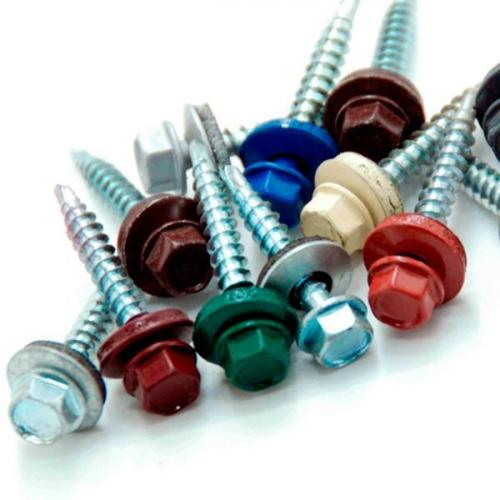

• саморезы для фиксации профлиста. Разделив длину опорной поверхности профтрубы, равную 17 м, на шаг крепления саморезов (0,3–0,4 метра), получим 42–56 саморезов. Необходимо иметь пару запасных, поэтому 60 штук будет достаточно;



  Цвет саморезов соответствует окраске профлиста

• петли диаметром 25 мм в количестве 4 штук;
• два стопорных фиксатора и задвижка;
• грунтовка по металлу и краска для финишной отделки.

Ворота своими руками дешево и красиво. Популярные типы конструкций

Среди самых популярных типов конструкций выделяют следующие:

• раздвижные;
• поворотно-откидные;
• распашные;
• рулонные;
• складные.

Раздвижные ворота считаются беспроигрышным вариантом, так как при эксплуатации они не вызывают проблем.

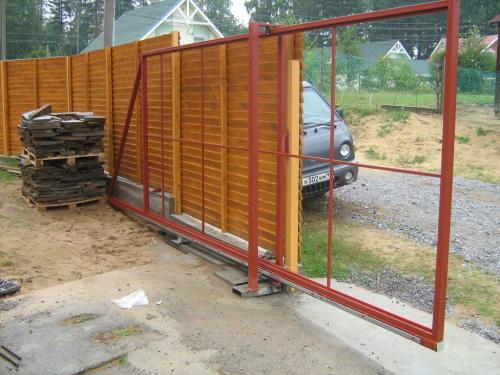

Легко открываются, требуют минимум пространства. Состоят из одного полотна, которое передвигается по рельсам. Пользуются наибольшим спросом в нашей стране.

Полотна двигаются вдоль стены, поэтому единственное что нужно будет делать — устранять мусор и лёд на пути движения полотна. Делаем откатные ворота из прочного метала, но не оказывая высокой нагрузки на рельсы.

Поворотно-откидные ворота скорее всего подходят для гаражных площадей или отдельных стоянок во дворе.

Если вы не планируете приобретать высокий автомобиль, высоты этих ворот всегда будет более чем достаточно. Тем не менее, такие ворота очень красиво смотрятся со стороны.

Как сделать подъемные ворота, чтобы они годами держались? Вопрос непрост, так как срок службы зависит как раз именно от качества выполненной работы.

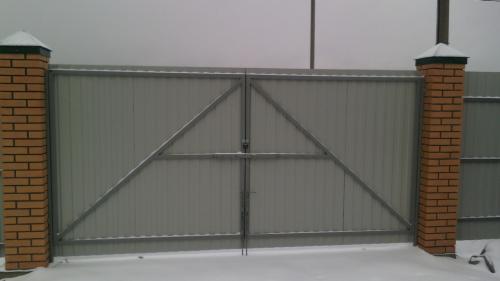

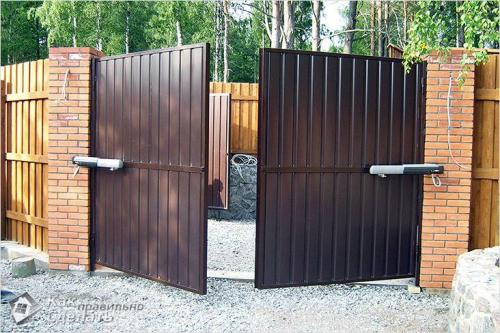

Самым привлекающим вниманием вариантом являются всё-таки именно распашные ворота. Кроме этого, они являются идеальным вариантом для фантазий, можно выполнить абсолютно любую огромную конструкцию из разных материалов.

А главное, что они красиво открываются и привлекают внимание прохожих. Но несмотря на ряд своих приятных моментов, распашные зачастую создают ряд проблем зимой, необходимо постоянно убирать снег по обе стороны двора.

Рулонные ворота скорее являются бюджетным вариантом и самым простым в установке. Важно отметить, что рулон не занимает много пространства и легко открывается.

Кроме этого, они просты в ремонте, как и механизм их работы. Вы можете свободно выбирать цвет конструкции, подходят под любые дизайнерские решения.

Ещё один хороший вариант — складные. Их особенность в том, что они как бумага легко складываются в одну незаметную конструкцию. Вам может показаться, что ворот вообще нет в этом дворе.

На самом деле, здесь присутствует максимально высокий уровень удобства, кроме постоянного ухода. Ржавчина может легко уничтожить петли полотен, время от времени может понадобиться ремонт.

Определившись с конструкцией ворот, можно приступать к выбору материала, а также вникнуть во все тонкости этого «рукоделия».
