Как самостоятельно отрегулировать секционные ворота!!!

Как самостоятельно отрегулировать секционные ворота!!!

Регулировка секционных ворот, эту процедуру необходимо производить всегда даже после незначительного ремонта таких изделий. Также регулировку надо делать при периодическом сервисном обслуживании. Процедура достаточно простая и не занимает много времени. Главное при проведении работ понимать, для чего производится отладка того или иного узла, или детали, тогда можно настроить секционные ворота индивидуально, исходя из их типа, размера, способа монтажа и установленной автоматики. Надеюсь, данная статья будет полезна тем, кто не хочет прибегать к услугам профессиональных монтажников, а хочет своими руками регулировать секционные гаражные ворота и автоматику.

Регулировка гаражных ворот – как отрегулировать ролики

Итак, с чего начать? Гаражные ворота закрыты, Вы находитесь внутри помещения. Первое на что надо обратить внимание это опорные ролики. В процессе эксплуатации они несут на себе основную нагрузку, вследствие чего более всего подвержены износу, ролик начинает «люфтить» в направляющей, при движении появляется сторонний шум. Если обратить внимание на вертикальные направляющие, то Вы увидите, что по мере приближения их к полу, они все ближе приближаются к проему. Данная конструктивная особенность необходима для лучшей герметичности. По мере опускания полотно постепенно прижимается к резиновому уплотнителю рамки ворот и в итоге плотно «запечатывает» проем, сводя к минимуму тепло потери в холодное время года. В полностью закрытом положении ворот, возьмитесь за кронштейн ролика и покачайте его от проема и обратно вместе с панелью. Люфт ролика должен составлять 1-1,5 мм. Если люфта нет и ролик зажат, ослабьте его. Это необходимо, чтобы уменьшить износ уплотнителя, к которому снаружи прижимается панель и подшипника ролика. Если люфт слишком большой и ролик гуляет в направляющей, подтяните его и отрегулируйте. Слишком большой люфт ведет к образованию щелей и зазоров между полотном ворот и проемом при закрытых воротах. А это недопустимо.

Регулировка роликов секционных ворот. Алгоритм действий при регулировке тросов

1. Первым делом берем нижние кронштейны и надежно закрепляем их на стене. Очень важно закрепить их прочно, так как они держат достаточно большой вес.
2. Устанавливаем шпонку секции ворот. Делать это нужно очень внимательно, чтобы не повредить другие части секционных ворот.
3. После того, как шпонка установлена, фиксируем барабан. Это делается при помощи затягивания установочного винта.
4. Следующим шагом мы поворачиваем вал до исчезновения провисания. Это нужно делать медленно, чтобы успеть во время остановиться. Так как есть вероятность того, что вы перетянете тросы. Безусловно, это потребует усилий, но вероятность все же существует.
5. Чтобы добиться полного отсутствия провисания необходимо накрутить пружины. Обычно, чтобы тросы заняли нормальное положение достаточно сделать всего два-три оборота.
6. После того, как пружины отрегулированы, затягиваются наконечники болтов, это необходимо сделать для того, чтобы дополнительно зафиксировать пружины.

Замена троса в секционных воротах

Регулировка пружины секционных ворот позволяет устранить провисания тросов, а соответственно и преждевременный износ механизма. Но, к сожалению, она срабатывает не всегда. Если это ваш случай, то вам нужно провести регулировку тросов иным способом.

Регулировка пружины секционных ворот

Ослабить болты, после чего повернуть вал с той стороны, с которой имеется провисание, а противоположную сторону нужно удерживать в исходном положении. После чего нужно вновь закрутить болты. Такой способ хорош тем, что он работает всегда, неважно проводится регулировка секционных ворот Дорхан или регулировка секционных ворот Алютех.

Гаражные ворота не открываются. Поломки секционных ворот - первая помощь при поломках.

1 Поломка.
Открытие / закрытие происходит на половину.
ЦЕЛЬ: определить причину: Автоматика или ворота.
ДЕЙСТВИЯ: Отключить привод от ворот. Перевести управление в ручной режим. (Обычно свисающий красный шнур).
-Если ручное открытие говорит что ворота очень тяжело поднять или вообще невозможно - причина в сломанной пружине.
-Если ручное открытие ворот легкое - искать проблему в автоматике.

2 Поломка
Вроде привод рабочий, однако секционные ворота не поднимаются.
ВАЖНО: Понимать включены ли ворота или находятся в ручном режиме!
-заблокирован механизм
ДЕЙСТВИЯ: -нужно проверить направлющие. Важно убедиться что их не что не блокирует.
-убедиться что крепления прикреплены к воротам.
-распределение силы. Нужно обратить внимаие на усталость пружин. Неправильное распределение обязательно увеличивает нагрузку на привод.
3 Поломка
Ничего не работает.
ВАЖНО: определить виной тому ворота или автоматика. Это проверяется ручным подьемом / опусканием.
ДЕЙСТВИЯ:
-в закрытом положении осмотреть пружины на предмет их целостности. Если расхождение от 5 до 7.5 см - вы нашли причину. Это лопнувшая пружина.
-обратить внимание на батарейки пульта питания. Чаще всего на индикацию о предупреждении не обращают внимание.
-обратить внимание на электричество. Проверьте всю цепочку. Предохранители должны быть целыми. Замените сгоревшие предохранители.
-если видимых признаков не обнаружено, выключите питание самостоятельно. Через 1-1.5 мин. включите его.
4 Поломка
Нет привода, а ворота стали "Тяжелыми"
Скорей всего пружина(ны) сломаны.
ДЕЙСТВИЯ:
-на всякий случай посмотрите движущиеся части. Возмжоно из-за обильной смазки там собралось много пыли и грязи.
5 Поломка ворот.
При закрытии они снова поднимаются, касаясь пола.
ВАЖНО: скорей всего причина в настройках. Проще говоря, привод не понимает когда нужно остановиться. Этому помогают стандартные настройки и фотоэлементы.
ДЕЙСТВИЯ:
-если в вашем приводе есть настройки верхнего и нижнего уровня - отрегулируйте.
-если есть внешние механические выключатели/включатели - проверьте их исправность.
-обратите внимание на возможные препятствия на полу. Это может восприниматься автоматикой как действие назад.
-обратить внимание на цепь. Иногда там стоят насечки (зажим) верхнего и нижнего уровня. Если он сломается, то скорей всего автоматика спутает все лимиты.
ВАЖНО: если самостоятельно пытаться изменить лимиты автоматики - можно сбросить все настройки.
ВОЗМОЖНО: мощность привода настроена на низком уровне.
ОЧЕНЬ ВАЖНО: если случилась такая поломка, это не означает что автоматику нужно выбрасывать. Позвоните нам и мы попытаемся Вам помочь.
6 Поломка
Увеличенный шум и скрип.
ВАЖНО: наличие скрипа - это возрастная проблема.
ДЕЙСТВИЯ:
-проверьте направляющие. Возможно там забилась грязь или мусор. Или наборот нехватает смазки. Мыльная вода поможет вам очитсить от грязи.
-проверье пружины на предмет наличия ржавчины. Если она есть тогда смажьте их ли WD-40.
-проверьте торсионные пружины. Нанесите на них спрэй силиконовой смазки. Это может влиять на грохот при подьеме.
-проверьте секции ворот на наличие повреждений. Петли не должны быть расслаблены или сломаны.
7 Поломка
Вибрация ворот
ДЕЙСТВИЯ:
-осмострите гайки, болты, направляющие, приводы, пружины. Возможно что-то из этого или ослаблено или сломано.

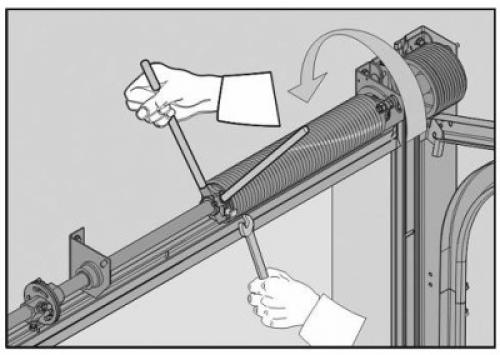

Натяжка пружины секционных ворот. Как правильно натянуть пружину на секционных воротах

Каждый хороший хозяин знает, что любой механизм, даже самый надежный, может сломаться. И чтобы предотвратить неприятный неожиданности, мы рекомендуем хотя бы раз в месяц осматривать механизм своих гаражных ворот на наличие возможных проблем.
Наиболее распространенной проблемой в гаражных воротах при их постоянной эксплуатации является провисание троса, который отвечает за подъем и опускание гаражного полотна. Это происходит из-за неправильного монтажа пружин на секционных воротах.
Прежде всего хотим обратить Ваше внимание, что регулировка или замена троса секционных ворот – дело небезопасное, так как торсионные пружины находятся под сильным напряжение. Поэтому выполняйте эту работу с большой осторожностью, а также используйте только надежные и качественные инструменты.
Вот основные этапы работы:

1. Проверить маркирующую полосу на пружине, чтобы она была в вид прямой полосы.
2. Зафиксировать секционные ворота, чтобы они не поднимались на время выполнения ремонтных работ.
3. Вставить стержень для натяжения в отверстие, где заканчивается пружина, и повернуть.
4. Проделать ту же операцию с другим стержнем, но уже вытягивая первый.
5. Зафиксировать пружину, используя шпонку.
6. Проверить работу секционных ворот.

Монтаж механизма торсионной пружины секционных ворот Дорхан осуществляется по аналогичному принципу. Если у Вас все же не получается отрегулировать натяжение тросов секционных ворот, то наш совет – обратитесь за услугами к квалифицированным ремонтникам.

как скрутить пружину на торсионных воротах

настройка торсионных пружин секционных гаражных ворот собственными силами происходит достаточно просто. понять, как натянуть торсионную пружину на воротах, сможет даже новичок в ремонте. главное – это соблюдать все необходимые меры предосторожности и использовать только качественные инструменты.
Если вас интересует, как натянуть и закрепить трос на гаражных больших воротах, например, производства Дорхан, то вы должны понимать, что весь торсионный вал собирается по частям. Итак, вот основной план, как регулировать механизм торсионных ворот:

1. Ослабляете напряжение на пружины за счет опускания и фиксации конструкции.
2. Выкручиваете винт, что придаст барабанному механизму свободное движение.
3. Наматываете трос.
4. Вкручиваете винт в исходное положение.

Многие неопытные работники задаются вопросом: почему вылетают троса у гаражных ворот? Ответ на него заключается именно в неслаженной работе всего механизма и, в частности, пружин.

Рисунок 2: Основные параметры торсионных пружин

регулировка пружин автоматических ворот

регулировка тросов на воротах с одним торсионом или несколькими, а также иные виды ворот, осуществляется по следующим этапам:

• Поднимаем ворота и фиксируем их с помощью подставок. Таким образом мы сможем уменьшить давление на пружины автоматических ворот.
• Отверткой выкручиваем винт, который способствует фиксированию тросового механизма в барабане.
• Наматывает трос до оптимального значения натяжения.
• Вкручиваем винт обратно.
• Запускаем ворота и проверяем работу механизма.

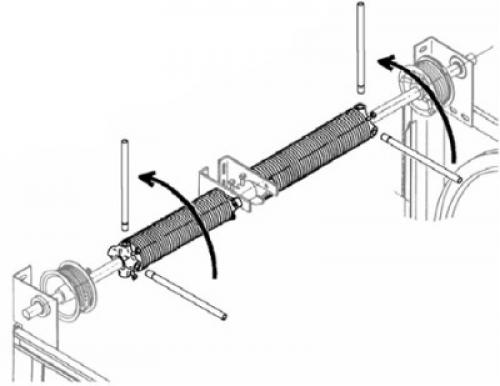

Рисунок 3: этапы натяжения пружины

регулировка натяжения пружин на секционных воротах

все ремонтные работы на секционных воротах осуществляются по одному и тому же способу, но регулировка тросов секционных ворот с электроприводом имеет все же некоторые особенности. так как такие конструкции помимо всех комплектующих имеют электрические составляющие. поэтому, прежде чем приступить к монтажу или ремонту, для вашей безопасности, следует отсоединить провода от электропривода на время выполнения работ. так как нечаянно задетые провода металлической отверткой могут привести к удару током.

Регулировка электропривода секционных ворот. Инструкция по настройке и программированию электропривода для гаражных секционных ворот SPIN11

Краткая инструкция по настройке и программированию электропривода

ВАЖНО! Данная инструкция описывает только процесс настройки привода и подразумевает, что все приготовления к монтажу и сам монтаж были произведены в соответствии со всеми правилами и нормами, установленными компанией-производителем Nice S.p.a.

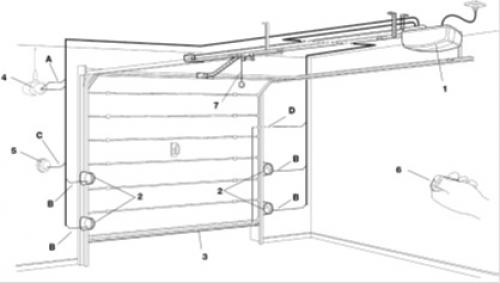

1. Пример автоматизации секционных ворот на базе привода SPIN 11 (Схема 1).

1.1. Требования к электропроводке при подключении системы секционных ворот.

На схеме 1 обозначены кабели, необходимые для соединения различных устройств. В таблице 1 указано минимальное количество и сечение проводов. Марки кабелей следует выбирать исходя способа прокладки коммуникаций.

Таблица 1. Типы кабелей.

Соединение	Количество и мин. сечение проводов	Максимально допустимая длина
A: Проблесковая лампа с антенной	N°1 провод 2x0,5 кв. мм. N°1 экранированный кабель с волновым сопротивлением 50 Ом (типа RG58)	20 м 20 м (рекомендуется менее 5 м)
В: Фотоэлемент	N°1 провод 2x0,25 кв. мм. для фотопередатчика N°1 провод 4x0,25 кв. мм. для фотоприемника	30 м 30 м
С: Замок переключения	N°2 провода 2x0,5 кв. мм. (Примечание 1)	50 м
D: Кромка безопасности	N°1 провод 2x0,5 кв. мм. (Примечание 2)	30 м

Примечание 1: Один кабель 4×0.5 кв. мм. может быть использован вместо двух проводов 2×0.5 кв. мм..

Примечание 2: Необходимо использовать специальные устройства, позволяющие производить подключение для движущихся ворот.

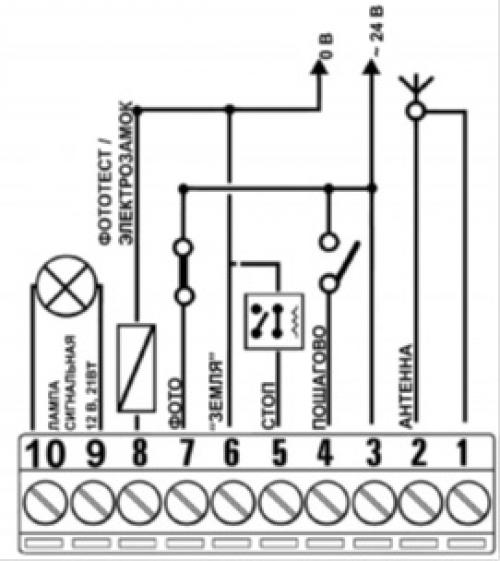

2. Подключений внешних устройств к приводу серии SPIN. (Схема 2)

Перед выполнением электрических подключений, убедитесь, что электропитание отключено.

- Руководствуясь Схемой 1 и Таблицей 1 проложите необходимые коммуникации.

- Осуществите подключение в соответствии со Схемой 2.

Клемма	Функция	Описание
1-2	Антенна	Вход для подключения антенны радиоприемника. В лампу LUCY B антенна встроена. В качестве альтернативы внешней антенне, может быть использован отрезок провода, подключенный к сигнальной клемме.
3-4	Пошагово	Вход для устройств, управляющих движением. Ко входу возможно подключение «нормально разомкнутых» устройств.
5-6	Стоп	Вход для устройств, блокирующих или останавливающих выполнение маневра. Ко входу могут быть подключены контакты: «нормально замкнутый», «нормально разомкнутый» или устройство с постоянным сопротивлением.
3-7	Фото	Вход для устройств безопасности, таких как фотоэлементы. Разрыв цепи в ходе закрывания, приводит к остановке и изменению направления движения. Контакты «Нормально замкнутые»
6-8	Фототест	Перед началом каждого маневра осуществляется проверка работоспособности всех подключенных устройств безопасности. Функция активна при определенном способе подключения; Обратитесь к разделу «7.3.2 Фотоэлементы» полной инструкции для дополнительной информации по подключению
9-10	Сигнальная лампа	К данному выходу может быть подключена сигнальная лампа LUCY B или MLB (с лампочкой 12В, 21Вт). При совершении маневра устройство будет мигать с интервалом 0,5 с.

3 Программирование радиопередатчиков.

В блоке управления SPIN встроен радиоприемник для дистанционного управления, работающий на частоте 433.92 МГц и совместимый со следующими типами передатчиков:

Каждый радиопередатчик, распознаваемый приемником, имеет свой уникальный код, отличающийся от кода других передатчиком. Таким образом, процедура запоминания должна проводиться для каждого передатчика. Радиопередатчики могут быть прописаны в двух режимах. Ниже описан наиболее используемый режим II. Подробная информация о режимах записи радиопередатчиков приведена в пункте «4.5.1. Программирование радиопередатчиков» полной инструкции на SPIN11.

Режим II : в этом режиме различные кнопки передатчика могут использоваться для подачи команд управления, согласно описанию Таблицы 3, одному устройству или для управления различными устройствами.

Программирование передатчиков в Режиме II (каждой кнопки отдельно)

Функция программирования доступна в течение первых 10 сек. после подачи питания на SPIN11. После включения SPIN11 дождитесь, когда светодиоды L1, L2, L3 погаснут, после чего выполните следующие действия:

1. Нажмите кнопку RADIO необходимое количество раз, в соответствии с номером выбранной команды (см. таблицу 3)
2. Убедитесь в том, что светодиод L1 вспыхивает необходимое количество раз, в соответствии с номером команды (см. таблицу 3)
3. Нажмите и удерживайте кнопку на пульте, которую необходимо прописать в память приемника для выполнения выбранной команды до тех пор, пока светодиод L1 не вспыхнет 3 раза
4. Отпустите кнопку пульта

Для присвоения выбранной команды новому пульту, повторите процедуру с пункта №3. Для присвоения другой команды (см. таблицу 3) «текущему» или новому пульту, повторите процедуру с пункта №1. Если при попытке записать кнопку пульта светодиод L1 совершит 3 короткие вспышки, значит, код уже содержится в памяти приемника.

Процесс программирования завершиться автоматически, если в течение 10 секунд очередные передатчики не будут внесены в память приемника. Лампа освещения однократно вспыхнет для обозначения окончания интервала программирования.

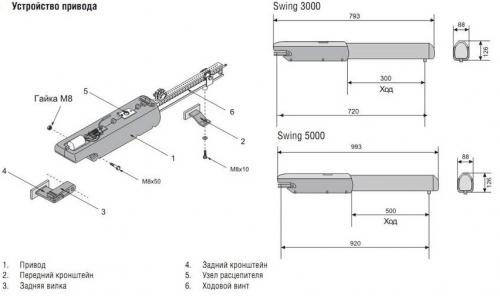

Регулировка ворот Дорхан. Регулировка привода ворот Дорхан

Сегодня все больше наших клиентов останавливает свой выбор на воротах Doorhan. Это наиболее практичные и надежные модели гаражных ворот для вашего дома.

Но очень часто после монтажа непосредственно всей конструкции, у вас может возникнуть вопрос: как отрегулировать ворота Doorhan с электроприводом? Выполнить регулировку секционных ворот Дорхан (Doorhan) самостоятельно достаточно просто, нужно следовать только нашей инструкции.

Если вас интересует, как натянуть трос (цепь) на гаражных больших воротах производства Дорхан или другой аналогичной фирмы, следуйте инструкции:

1. В первую очередь стоит надежно закрепить нижние кронштейны на стене. Чем лучше и прочнее вы их сможете закрепить, тем большую нагрузку они смогут выдержать.
2. Установить шпонку для секции ваших ворот.
3. Зафиксировать барабан с помощью процесса затягивания винта для установки.
4. На этом этапе нужно повернуть вал до того момента, как пропадет провисание конструкции. Эту работу стоит делать медленно и неторопливо, чтобы у вас был шанс остановиться в нужный момент.
5. Накрутить пружины в два-три оборота и не более.
6. Затянуть наконечники на болтах, что поможет дополнительно зафиксировать пружины

Выполняя ремонтные работы по такому сценарию, вы сможете поддерживать свои гаражные ворота в покупном виде долгие и долгие годы. И все же временами стоит проверять напряжение в тросах, так как оно может ослабевать, не давая видимого эффекта. А, как известно любую поломку, как и болезнь, лучше предупредить, чем лечить.

Как настроить секционные ворота алютех. Как правильно установить ворота?

Монтаж секционных ворот – это процесс, осуществлять который следует пошагово. И первое, что предстоит сделать – это подготовить соответствующие инструменты:

• Молоток;
• Плоскогубцы;
• Уровень и рулетка;
• Дрель с набором сверл разного диаметра.

При этом не следует забывать и о правилах техники безопасности, призванных сохранить жизнь и здоровье мастера! В процессе работы непременно должны использоваться защитные очки, плотные прорезиненные перчатки и каска для защиты головы.

Подготовка дверного проема

Для того чтобы вмонтированные ворота эксплуатировались не один год, особое внимание следует уделить именно процессу подготовки дверного проема.

Высота гаражного проема – произвольное значение, однако правильность выбранных габаритов специалисты рекомендуют проверять очень простым методом: к фактической высоте ворот прибавляется еще 50 см, используемых в дальнейшем под притолоку. В случае если устанавливаемые ворота оснащены электрическим приводом, это значение автоматически следует увеличить еще на 50 см.

Притолока – это одна из ключевых частей конструкции, на которую в дальнейшем будут крепиться ворота. Именно поэтому она должна выполняться из прочных материалов, способных выдержать нагрузку. Оптимальный вариант – деревянные брусья или металлические листы. От популярного ныне гипсокартона целесообразнее будет отказаться, ввиду его хрупкости.

Возможный вариант выполнения притолоки

Гораздо меньшая нагрузка приходится на заплечики, однако и их следует изготавливать из прочного материала для последующего закрепления направляющих.
После того как будут завершены работы по монтажу, гаражный проём следует оштукатурить и выровнять в местах стыков. Таким образом существенно увеличится теплоизоляция помещения, а также плотность прилегания конструкций друг к другу.

Процесс монтажа ворот

Приступая к монтажу панелей секционных ворот Алютех, следует помнить, что это достаточно дорогой материал, обращаться с которым нужно очень бережно.

Перед установкой обязательно нужно нанести разметку на предполагаемые места креплений конструкции и направляющих. Все замеры должны быть выполнены с точностью до миллиметра, ведь перекосы в воротах такого рода просто недопустимы!

В случае если на поверхности притолоки остались незначительные неровности, их можно компенсировать с помощью металлических прокладок разной толщины. Эти прокладки подкладываются под саморезы, с помощью которых крепится вся система.

Однако прежде чем приступать к монтажу деталей, важно тщательно изучить инструкцию, поставляемую производителем. В ней могут быть указаны специфические детали, применимые исключительно для конкретной модели.

После этого можно приступать к установке крепежного механизма, а также механизма для подъема ворот. Если здесь наметится хотя бы незначительный перекос, система наверняка в скором времени даст сбой. Именно поэтому даже на идеально ровной поверхности следует постоянно совершать проверку уровнем.

Предполагаемые места крепления

Следующий пункт – это установка как горизонтальных, так и вертикальных направляющих, а также соединительного элемента – так называемой С-планки.

Последний этап – это непосредственный монтаж полотна на предварительно вкрученные кронштейны. В своем большинстве этот элемент поставляется уже в собранном виде, однако если панели пришли к заказчику в разрозненном виде, их можно быстро скрепить, соединяя кронштейны роликов и петли.

Начинать сборку рекомендуется с нижней части полотна.
Выполнять непосредственный монтаж целесообразнее будет в паре с кем-либо, для того чтобы избежать перекоса полотна. Ознаменует же окончание работ установка ограничителя хода и потолочного электропривода. Далее работоспособность системы необходимо проверить вручную и только после этого переходить к полноценной эксплуатации ворот.
