Здесь я писал об откатных воротах своими руками. Захотелось большего, а именно сделать привод для откатных ворот своими руками.
Иркутские фирмы предлагаю минимальный набор за 14 000 руб. Такая цена с подвигла меня на создание привода и автоматики своими руками.
Для начала я заказал сигналку (центральный замок) с Алиэкспресса.
Пока шла сигналка, купил в качестве привода ворот двигатель стеклоочистителя ВАЗ 2108
Коннектор привода состоит из 6 контактов. Вам нужно выделить те два провода которые отвечают непосредственно за вращение двигателя. Я эсперементировал менал подключения и в результате нашел что нужно. Что бы не сгорел двигатель когда выбудете искать нужные провода подключайте питание через предохранитель 5А. Меня он пару раз выручал)))) Также можете воспользоваться этой схемой подключения привода стеклоочистителя ВАЗ 2108.
Будьте внимательны у купленного мной привода оказались провода другого цвета пришлось искать нужные контакты эмпирическим путем.
Купил три пяти контактных реле 12v, 4 диода, предохранители.
Ниже представлены назначения контактов автомобильного реле
Ниже
Схема подключения автоматики привод для откатных ворот
Двигатель для привода ворот
Привод с концевиками (пробный вариант).

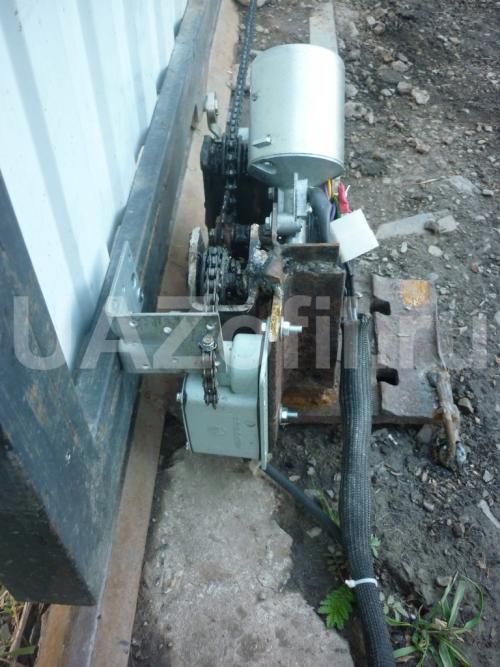

Итоговый вариант привода откатных ворот своими руками.

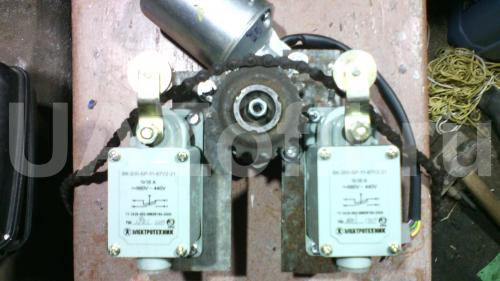

С лева блок управления, справа двигатель и концевики. Часто в интернете встречаются варианты с автомобильными концевиками но это не надежно. Поэтому для привода ворот я использовал промышленные концевики (концевой выключатель) по 200 руб каждый.
Электропитание откатных ворот
Так как я проживаю в сельской местности и отключение электроэнергии обычное дело было решено использовать аккумулятор и бесперебойник в качестве зарядного устройства. Такая комбинация дает хорошую автономность привода откатных ворот (работа до 2 суток). Отключения электроэнергии не страшны.
Итоговая стоимость.
Автоматика (центральный замок) 450 руб.
Двигатель привода дворников ВАЗ 2108 1500 руб.
Концевики 2 шт. 400 руб.
Мелочи по электрике ( предохранители, реле, термоусадка) 600 руб.
Цепь велосипедная Урал 3 шт. 900 руб.
ИТОГО: 3850 руб.
В итоге сэкономлено более 10 000 руб.
Привод для откатных ворот из мотора дворников. Результат установки китайской автоматики на ворота
- Ворота открываются по нажатию на кнопку брелока, открывшись до конца, сами останавливаются
- После нажатия второй кнопки брелока, ворота закрываются, и отключаются сами по закрытию
Привод для ворот будет описан в отдельной статье, собирать его буду из старого шуруповерта и редуктора от болгарки.
И так для автоматизации откатных ворот, в первую очередь, кроме самой автоматики, понадобится импульсный блок питания, его можно выдернуть со старого компьютера, но там есть куллер, который может замерзнуть на морозе, да и низкие температуры они не очень хорошо переносят, поэтому я заказал сразу и импульсный блок питания на aliexpress на 10 Ампер .
Думаю мне его хватит и на два шуруповерта, кстати автоматику заказал на два мотора сразу, т.е. управлять можно двумя воротами с одного брелока. В общем блок питания на 12 вольт, от него будет запитан сам двигатель ворот (шуруповерт) и собственно автоматика, она тоже 12 вольтовая.
Автоматика двухканальная, с четырьмя брелоками, на каждом по 4 кнопки, умеет управлять двумя двигателями. Каждая кнопка привязана к одному из реле, логика управления может меняться с помощью перемычки (1 ) на самой плате. Подключение 12 вольт (2). Стрелками показал выводы релюшек, каждому реле, соответствует кнопка на пульте.
Для реализации управления воротами как описано ниже, перемычку (1) на микросхеме нужно убрать (снять вообще)
В предыдущем фото можно не вдаваться в подробности, я напишу и на фото покажу в каком положении должна быть перемычка, и куда какие провода подключать, что бы управлять воротами с пульта.
Схема с алиэкспресс для автоматики
Фото «живого» подключения, как есть, согласно этой схемы
Теперь постараюсь объяснить как работает эта китайская автоматика для ворот. Реле в разомкнутом состоянии постоянно подают минус на двигатель (оба провода это «минус»), при нажатии кнопки «А» на пульте, первое реле переключает контакт с «минуса» на «плюс», двигатель включается и начинает открывать ворота, при нажатии любой кнопки кроме «A» двигатель отключается, потому что реле управляемое кнопкой «А» отключается и снова подает на двигатель «минус» (как в исходном положении), ворота останавливаются. Для закрытия ворот, нужно нажать кнопку «В» на пульте, реле «В» переключает контакт на подачу «плюса» (реле «А» подает минус) и двигатель начинает крутиться в другую сторону. Надеюсь не запутал.
Теперь нужно поставить концевеки, которые будут сами отключать привод при достижении воротами положения «закрыто полностью» или «открыто полностью». Конечные выключатели нужно поставит в разрыв плюсовой цепи каждого из реле.
Теперь когда ворота нажмут на один из концевиков, мотор перестанет работать, реле останется в замкнутом положении, но цепь будет разорвана. Концевики пока еще не заказывал, посмотрел какие есть, нужно иметь в виду что ток у работающего двигателя большой, поэтому концевик двери автомобиля вряд ли подойдет, нужно что то помощнее. Думаю вот этот самый лучший вариант, тем более он для 220 вольт (если у вас двигатель от 220 вольт)
Посмотрю что у нас есть в автомагазинах,пока не покупал.
Купил концевики в автомагазине, нормально-замкнутые, от Камаза вроде бы, стоят 50 рублей шт. Нагрузку от двигателявроде быдержат.
Автоматика для подъемных ворот своими руками. Готовые блоки автоматики мировых брендов
Среди наиболее известных мировых производителей систем автоматики можно выделить следующие компании:
- Итальянская «Rotelli», один из фаворитов в производстве сверхмощных и надежных откатных ворот. Бюджетные версии автоматики, например, SL500, рассчитанные на максимальную длину створки до 8 м, стоят 260EU. Наиболее мощная система автоматики для конструкции весом до 2 т и вылетом створки до 12 м стоит 490EU;
- Компания Hörmann Linea Matic выпускает системы автоматики для относительно небольших ворот. Стоимость модели для откатных систем весом до 300 кг и вылетом до 6 м составит 330-350EU;
- Китайский производитель Miller Technics предлагает блоки автоматики для откатных ворот весом до 1000 кг и длине створки до 12 м. Неплохое качество сборки и приемлемый уровень надежности автоматики оценивается в 250EU;
- Итальянская компания CAME GROUP – один из наиболее известных и авторитетных производителей.
Основные характеристики привода для откатных ворот у всех перечисленных производителей примерно одинаковы, отличается в первую очередь аппаратная реализация электронных блоков и радиоканала.
Например, наиболее доступная линейка систем автоматики для ворот Сame BX включает в себя модели ВХ74 и ВХ78. Стоимость комплекта 335-350EU.
В комплект входят:
- Фирменный привод ворот Сame со встроенным блоком управления и радиодекодером. Мощности асинхронного двигателя 240В достаточно для перемещения створки ворот Сame длиной до 14 м;
- Зубчатая рейка М4 с длиной полотна до 4 м;
- Пульт для ворот Сame модели ТОР 432Е, с собственной системой противодействия помехам и увеличенной до 25 м дальностью покрытия.
К сведению! При покупке блока автоматики важно приобретать привод вместе с пультом и рейкой.
Программирование ворот, а именно пульт и радиодекодер прошиваются на заводе-производителе под свою систему команд, что является хорошим способом защиты от несанкционированного включения или управления автоматикой ворот. В этом случае пульт управления воротами одновременно играет роль ключа от замка, коим является блок автоматики.
Параметры зубчатой рейки, например, модуль зуба и зазор в зацеплении подгоняют в соответствии с размерами приводной шестерни, посаженной на вал электромотора.
В качестве электродвигателя обычно используются асинхронные мотор-редукторы, рассчитанные на бытовую сеть 230В, или в дачном варианте может использоваться для откатных ворот электродвигатель постоянного тока 12В или 24В.
Чтобы правильно выбрать автоматику и привод для откатных ворот своими руками, нужно учесть размеры, вес подвижной створки ворот и необходимую мощность двигателя. Дело в том, что конструкция откатных ворот в идеале должна быть идеально выровнена в горизонтальном направлении. Любые отклонения создают добавочное сопротивление движению полотна, и автоматика может отключать двигатель из-за перегрузки.
Поэтому, если в планах строить систему своими руками, привод и двигатель для откатных ворот нужно выбирать с полуторным запасом мощности. Обычно на блоке автоматики указывают потребляемый ток и мощность привода. Реальное значение нагрузки можно определить только ваттметром, после того как ворота, блок автоматики и привод будут окончательно смонтированы.
Прибор покажет максимальную мощность, развиваемую двигателем при открытии ворот. Если результаты измерения покажут, что мотор и автоматика работают на пределе, то систему лучше заблаговременно заменить на более мощный вариант.
