Прежде чем приступить к практической части, составляются подробные чертежи и эскизы данного изделия. На бумаге следует обязательно указать длину и высоту сооружения, а также количество перемычек между горизонтальными плоскостями.

Если изготавливается распашная конструкция, то необходимо сварить две одинаковые по размеру створки.

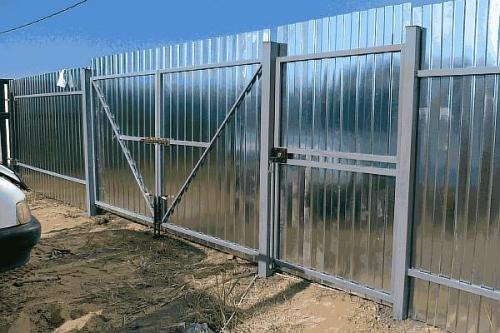

Ворота из профильной трубы с калиткой внутри. Процесс изготовления ворот из профильной трубы

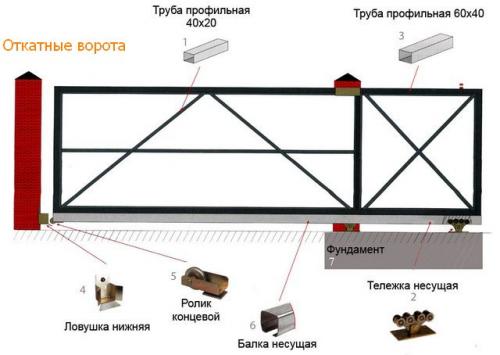

При конструировании более сложной, откатной системы, ворота выполняются в виде одного длинного полотна прямоугольной формы.

Ворота из профильной трубы с калиткой внутри. Процесс изготовления ворот из профильной трубы

Вне зависимости от типа конструкции, ширина не должна быть менее 3 метров, а высота — 1,6 м.

После выбора типа ворот и указания основных размеров элементов конструкции, металлический профиль разрезается на отрезки нужной длины. При изготовлении распашных ворот для получения абсолютной симметрии двух створок, рекомендуется разрезать профиль, ориентируясь по длине отрезков сделанных ранее для одной из половинок. Вертикальные перемычки также должны быть идеально ровными и совпадать по длине.

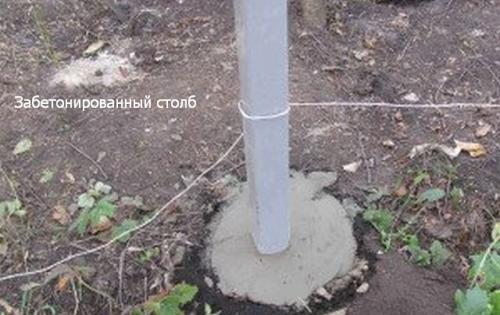

Для сооружения опор используется профильная труба большого размера, длина которой должна составлять не менее 2,5 метров. Около 1/3 от длины опоры будет установлено в землю с обязательным бетонированием. Только при таком способе фиксации вертикальных опор можно добиться максимальной устойчивости всей конструкции.

Ворота из профильной трубы с калиткой внутри. Процесс изготовления ворот из профильной трубы

Если при изготовлении ворот будут использованы декоративные кованые вставки, то при заказе данных элементов в кузнечной мастерской, следует указать мастеру точные размеры каркаса. Несмотря на высокую стоимость кованых деталей, применение таких элементов, позволит изготовить оригинальную конструкцию с красивым узором.

Когда все детали будут подготовлены, осуществляются сваривание ворот по заранее намеченному эскизу.

Ворота из профильной трубы 40х40. Чертежи распашных металлических ворот из профлиста и требуемые материалы

Итак, пришло время рассказать, какую конфигурацию я выбрал для своих ворот. Размеры определялись просто. Высоту каждого полотна я назначил в соответствии с высотой профлиста – 2000 мм. Ширину – 2030 мм,с учетом сантиметровых зазоров для свободного хода створок. Если сделать впритык, летом они могли и не закрыться, увеличившись от нагрева. Коэффициент температурного расширения у металла достаточно велик.

Как я уже указывал, основную роль в обеспечении жесткости должны взять на себя листы профнастила. Это позволило отказаться от длинных диагональных раскосов, сэкономив почти шесть метров металлической профтрубы (см. чертеж).

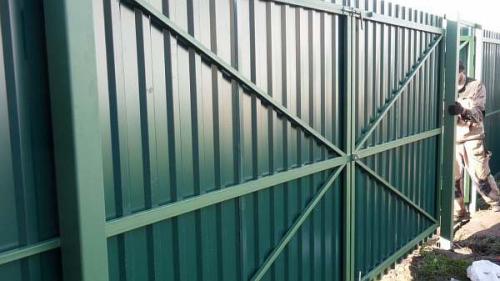

Металлические раскосы окажутся бесполезными после того, как к каркасу будут прикреплены профлисты



А вот горизонтальные планки на середине высоты створки придется установить, иначе при высоте 2 метра жесткости листа будет недостаточно

Я просто укрепил каркас по углам небольшими отрезками. Заоднополучилось и вес ворот уменьшить, снизив нагрузку на петли. А вот промежуточный горизонтальный прогон посередине каждого полотна пришлось поставить, иначе листы могли не выдержать ветровую нагрузку и погнуться.

Уже в процессе изготовления мне вдруг пришла в голову мысль, что неплохо было бы дополнить ворота калиткой. Открывать каждый раз наружу даже одну из створок, чтобы пройти пешком, неудобно. Сняв каркас одного из полотен, я вварил в него еще и каркас калитки.

Итак, для работы мне потребовались следующие материалы:

    труба профильная 40 х 20 х 2 мм для распашных ворот – 22,0 пог. м;

    труба профильная 40 х 20 х 2 мм для установки калитки – 10,0 пог. м;

    профилированный стальной лист 1200 х 2000 мм – 4 штуки;

    саморезы заборные 5,5 х 19 мм – около 120 (в т. ч. около 20 шт. пришлось добавить из-за устройства калитки) шт;

    петли – 3 пары (в т. ч. 1 пара для калитки).

Я намеренно указал отдельно расход материалов на калитку – если делать ворота без нее, получится еще более бюджетный вариант. Однако, как показывает практика, дешево – не всегда хорошо.

Инструменты я использовал вполне доступные:

    угловую шлифмашину с шлифовальным и отрезными дисками;

    сварочный аппарат с парой килограмм электродов;

    шуруповерт (его можно заменить низкооборотистой электродрелью) ;

    молоток;

    угольник;

    рулетка;

    карандаш;

    уровень;

    отвес;

    струбцины.

Все материалы необходимо подготовить заранее – в процессе изготовления может потребоваться подгонка «по месту».

Ворота из профильной трубы 40х20. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

Ворота из профильной трубы отличаются высокой прочностью, простотой в самостоятельном монтаже и доступной ценой. Неудивительно, что подобные изделия пользуются большой популярностью среди владельцев загородной недвижимости. Как сделать ворота из профильной трубы своими руками, описано ниже в статье.

Ворота из профильной трубы 40х20. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

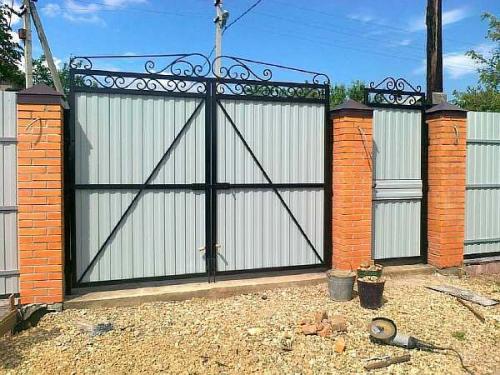

На даче

Достоинства и недостатки профилированных труб

  • высокую прочность при легком весе;
  • возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

Ворота из профильной трубы 40х20. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

На участке

К недостаткам профильных изделий относят:

  • подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
  • неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.

Ворота из профильной трубы 40х20. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

Фигурный металлоштакетник

Как видно выше, достоинства профильных труб с лихвой компенсируют их недостатки.

Как сварить ворота на забор из профильной трубы своими руками

Технология изготовления конструкции достаточно простая. Чтобы сварить ворота из профильных труб, нужно подобрать вид изделия, оптимально подходящий под конструкцию створок.

Ворота из профильной трубы 40х20. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

Установка запоров

Выбор труб

Профтрубу под ворота предпочтительней выбрать квадратного либо прямоугольного сечения. Трубы такой формы легче монтируются и транспортируются на участок. Наиболее прочные профильные трубы производятся из следующих видов стали:

  • нержавейки;
  • оцинковки;
  • углеродистой.

На фото представлены металлические створки.

Ворота из профильной трубы 40х20. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

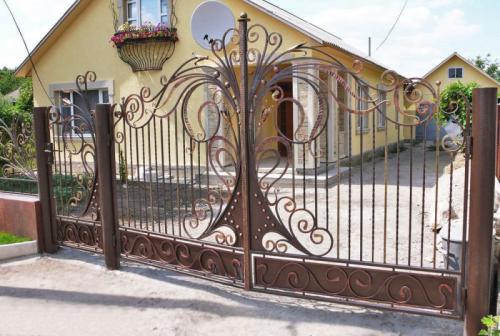

Кованые элементы

Цена трубных заготовок зависит от материала, из которого они изготовлены. Наиболее бюджетным вариантом являются изделия из углеродистой стали. Впрочем, при выборе труб из углеродного сплава учитывается низкая прочность и короткий эксплуатационный срок такой продукции.

Сварные холоднокатаные и оцинкованные профили – оптимальный вариант под створки, но их стоимость выше. Трубы равнозначного диаметра могут вдвое отличаться по толщине стенок.

Под створки используются трубы квадратного либо прямоугольного сечения. Сделать работу правильно и своими руками возможно при наличии сварочного аппарата и вспомогательных инструментов.

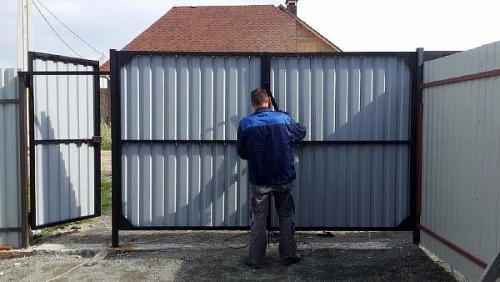

На фото изображена конструкция после установки.

Ворота из профильной трубы 40х20. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

После монтажа

Подготовка участка

На стадии подготовки учитываются габариты въезжающего в проем ворот автотранспорта. Определяется общая площадь, занимаемая распашными или откатными створками. Стандартные размеры ворот составляют:

  • по общей ширине – 2,5–3,5 м;
  • по высоте (ворот и калитки) – 1м 50 см;
  • по ширине калитки – 0,75–1 м.

На фото изображены ворота на даче.

Ворота из профильной трубы 40х20. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

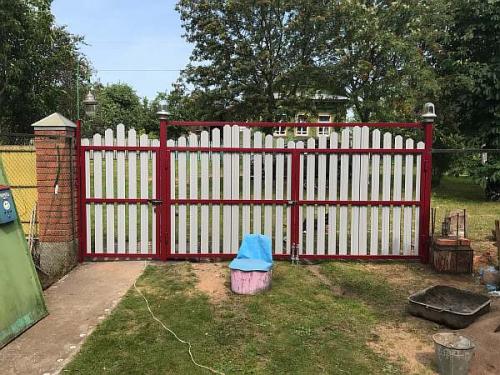

Металлический штакетник на профтрубе

С учетом калитки общая ширина участка под ворота должна составлять 3,5 или 4,5 м. Конструкция, монтируемая на ранее установленное заграждение, ставится по соответствующей изгороди высоте. Иногда допустима меньшая высота створок, но не менее 40 сантиметров.

Чертежи и расчет

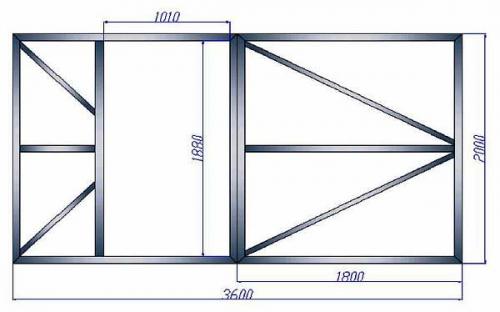

Перед проведением работ на бумагу наносится чертеж. Изображают прямоугольный проем с прямоугольником меньшего размера внутри, обозначающим раму из профиля с указанием длины и ширины будущей конструкции. Также проводится расчет финансовых затрат на приобретение необходимых материалов и набора инструментов для работы.

Ворота из профильной трубы 40х20. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

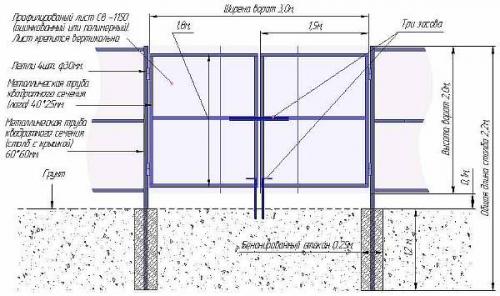

Схема установки с размерами

Ворота из профтрубы собираются из различных элементов, отличающихся сечением. Диаметр стальной трубы под несущие створки опоры составляет 80х80 или 100х100 мм. Каркас ворот из профтрубы выполняется из изделий 50х50 мм.

Перемычки и продольные полосы сваривают из отрезков профиля 20–40 мм.

Кроме основных величин, на рисунке чертежа указывают размеры зазоров между створками, грунтом и опорами. На сторонах с петлями приблизительная ширина зазора составляет 5 мм. Учитывая возможное провисание ворот и их подклинивание в будущем, на стороне с замками оставляют просвет в 10 мм.

Ворота из профильной трубы 40х20. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

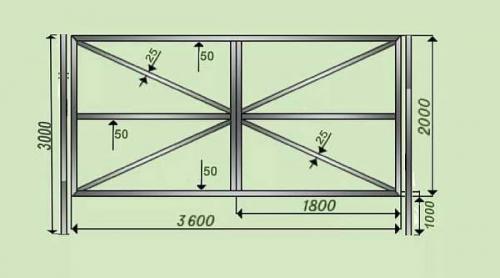

Эскиз металлического каркаса

На участке, не подверженном снегу и мусору, внизу створок учитывается просвет, но не меньше 20 мм. При учете негативного воздействия внешних факторов высота зазора предусматривается в 50–150 мм (решается индивидуально).

Подготовка инвентаря

Работа выполняется посредством следующих инструментов:

  • оборудования для сварки и электродов;
  • угловой шлифовальной машины (болгарки) с абразивными и отрезными кругами;
  • измерительных приборов: рулетки, строительного уровня, отвеса, угольника;
  • винтоверта с самонарезающими шурупами по металлу;
  • бура или лопаты;

Ворота из профильной трубы 40х20. Как сварить ворота из профильной трубы своими руками: чертежи и расчет, фото

Чертеж каркаса из металла

Используемые материалы:

  1. Профильные трубы. Из профиля изготавливается каркас. Для сваривания рамы и перемычек используют трубы сечением 50х50, 20х40 или 20х20 мм.

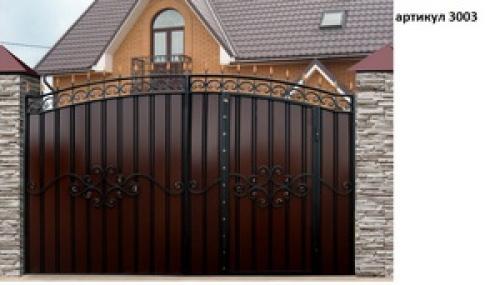

  2. Материал для обшивки. Створчатая рама отделывается профлистом, деревом, коваными элементами. При планировании оригинального дизайна обшивка комбинируется.

На фото ниже изображена дача.

Ворота с калиткой. Основные виды ворот с калиткой

Прежде необходимо сразу оговорится: ворота с калиткой могут быть выполнены как два независимых элемента, расположенных рядом, либо как единая конструкция, т.е., ворота с калиткой внутри одной из створок.

В любом случае, калитка представляет собой, как правило, «прозрачный» элемент и, в зависимости от материала, а также технологии ее изготовления, различают следующие основные ее виды.

Ворота с калиткой. Основные виды ворот с калиткой

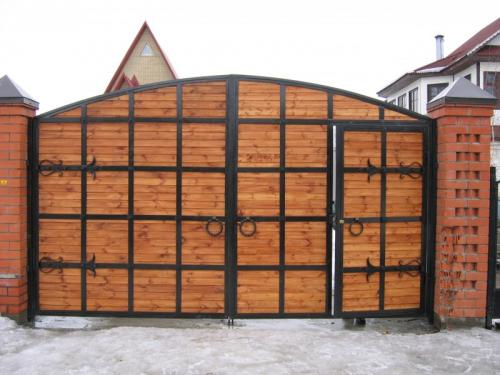

Деревянные

Наиболее простые, от того – популярные, могут быть легко сделаны самостоятельно. Внешний вид полностью зависит от вкуса и возможностей мастера. Недостаток – недолговечность и малая механическая прочность.

Ворота с калиткой. Основные виды ворот с калиткой

Сварные металлические конструкции

Также достаточно популярный вариант, при этом сварная калитка является надежной, имеет значительный запас прочности и при правильном уходе может служить долгие годы.

Ворота с калиткой. Основные виды ворот с калиткой

Главный недостаток – необходимость в специальном сварочном оборудовании для самостоятельного изготовления, а также наличие у мастера соответствующих навыков в обработке металла и сварочных работах.

Ворота с калиткой. Основные виды ворот с калиткой

Стоимость такой калитки превышает цену деревянной, если конечно последняя выполнена не из ценных пород дерева, однако все-таки является вполне приемлемой.

Ворота с калиткой. Основные виды ворот с калиткой

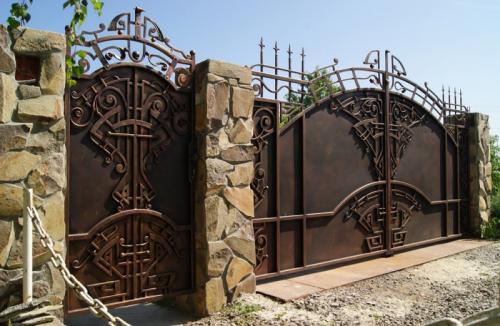

Кованные калитки

Это наиболее дорогой вариант, однако, художественная ковка позволяет получить несравненно лучший результат, при этом калитка будет надежной, прочной и долговечной.

Ворота с калиткой. Основные виды ворот с калиткой

Самостоятельно изготовить такую конструкцию можно только при наличии специальных навыков и оборудования, не применяемого в домашнем хозяйстве. Именно цена и сложность делают такие калитки редкими на практике.

Ворота с калиткой. Основные виды ворот с калиткой

С какого профиля сделать ворота. Изготовление распашных ворот

Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:

  • простота изготовления;
  • дешевизна;
  • надежность.

К недостаткам можно отнести:

  • большая зона открывания ворот;
  • сильное воздействие ветровых нагрузок.

Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.

Варианты ребер жесткости Источник moyaograda.ru

Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.

Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.

Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.

Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.

Ворота с встроенной калиткой. Калитки и ворота с автоматизацией

Ворота из профильной трубы с калиткой внутри. Процесс изготовления ворот из профильной трубы 20Этот вид конструкции можно автоматизировать как на начальном этапе установки, так и во время эксплуатации. Для этого достаточно приобрести линейный электропривод . Для металлических изделий необходима система, которая включает два линейных электропривода, блок управления, сигнальную лампу, антенну и электромагнитный замок. Он же может использоваться для встроенной калитки.

Для автоматизации металлических изделий нужно подвести стандартное сетевое напряжение переменного тока. На многих фото можно увидеть насколько легко работают и управляются подобные системы. Чтобы автоматика работала и не имела никаких препятствий, необходимо заранее позаботиться о несущих столбах . Желательно отдавать предпочтение бетонным конструкциям, в крайнем случае – кирпичным.

Сегодня доступны три варианта установки автоматических ворот. Каждый из них отличается направлением створов: наружу, внутрь или внутрь, с доработкой несущих столбов. Каждый из этих вариантов требует определённой последовательности в установке автоматики.

Например, при раскрытии наружу, необходимо устанавливать блок управления системы либо слева, либо справа. Главное, чтобы конструкции, при открывании, не упирались или не сталкивались с несущими столбами. Если изделия должны сдвигаться в сторону, то здесь вообще столбы не должны препятствовать процессу движения.

Не последнюю роль играет и встроенная калитка. Если конструкция сдвигается в сторону, то на калитке не должно быть ручек или других элементов, которые могут блокировать движение.
