Подъемные ворота секционного типа – это монолитная конструкция, её нижняя часть подвергается движению во время воздействия для открывания. Большая часть всей системы скрыта внутри помещения, снаружи находится лишь козырек небольшого размера. Транспортировка, установка такой воротной группы требует немало усилий, тем не менее, это оптимальный вариант самостоятельного изготовления. Стоимость устройства ниже, нежели у секционной разновидности.

Подъемные секционные системы, благодаря горизонтальному расположению секций, могут функционировать без необходимости предоставления им большого свободного пространства. Когда в наличии имеется ограниченная площадь свободного пространства, такой вид используется чаще всего. Как правило, после приобретения, для их установки приглашается бригада профессионалов.

Поворотные группы имеют вид конструкции, где вся система спрятана внутри козырька (в открытом виде), немного выступающего наружу. Такое решение обладает массой преимуществ, что повышает его популярность среди заказчиков.

Принцип работы поворотно-подъемных ворот

Подъемные ворота отличаются важным преимуществом, они обладают простым механизмом действия. Основными составляющими элементами въездной группы выступают:

• рама;
• полотно;
• направляющие.

Под воздействия движения этих элементов, происходит смена положения ворот с вертикального на горизонтальное.

Основой всей группы выступает рама из стали, монтируемая в проем гаража или немного за ним. Именно эта часть играет роль ведущей. Когда она изготавливается самостоятельно, применяются трубы из металлического профиля, имеющие прямоугольное сечение.

Когда система открывается, происходит активное действие рычагов, а также механизма, содержащего ролики. Он обеспечивает движение по направляющим полотно, обеспечивая его фиксацию на верхней точке. Нижняя часть полотна приподнимается, это позволяет образовать под потолком подобие козырька. Когда створка поднята, компенсационные пружины полностью свободны, когда она закрыта, напротив, они натянуты.

Выделяют такие типы механизма, ответственного за открывание:

1. Шарнирно-рычажный: отличается простотой, надежностью. Он довольно популярен, не имеет опасности блокировки всей системы. Во время работы обеспечивает свободное продвижение полотна по заданной траектории. Основным требованием к системе является регулировка натяжения пружин, а также качественная установка направляющих. Их монтаж должен производиться с высокой точностью.
2. Имеющий противовесы: здесь предполагается крепление к нижним углам рамы особого троса, проходящего через специальный блок, а также наличие противовесов. Блок, при этом, монтируется на противоположной стороне лебедки. Эта система используется, когда воротная группа обладает серьезным весом.

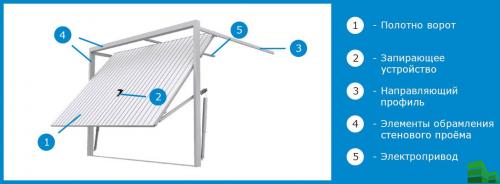

Подъемные ворота для гаража чертеж. Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью – конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

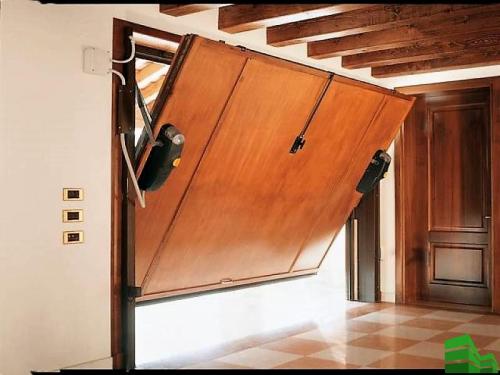

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

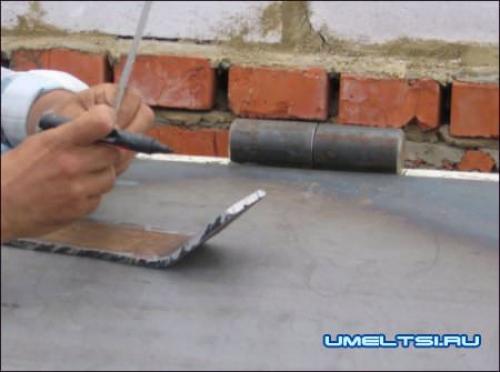

Гаражные ворота своими руками чертежи, схемы, эскизы конструкция. Гаражные ворота распашные своими руками

Беря во внимание нынешние расценки на изготовление гаражных ворот, все чаще автовладельцы стремятся собрать и поставить ворота для гаража своими руками. Процесс изготовления и установки распашных гаражных ворот совсем не сложный, как кажется на первый взгляд. Предлагаем подробную инструкцию по изготовлению гаражных ворот.

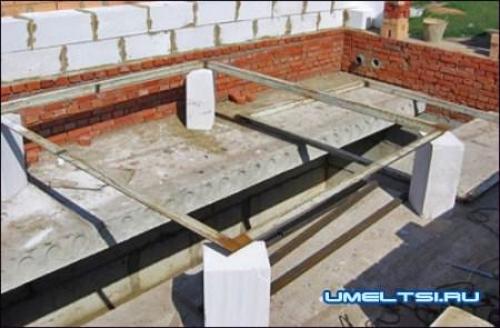

изготовление распашных гаражных ворот своими руками

если решено, что рама ворот будет изготавливаться из металлического уголка, то нужно провести подготовительные работы: нарезать уголки заданных размеров, концы их обрезать под углом в 45°. для точности разметки углов можно использовать специальное приспособление, разработанное для таких целей - стусло, или "строительный уголок". такое приспособление существенно упростит разметку при изготовлении гаражных ворот.

распашные гаражные ворота своими руками-фото

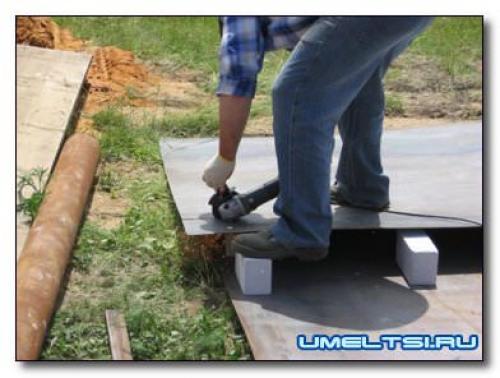

Углы будущего стыка должны быть направлены внутрь воротного проема. Лучший по прочности способ стыковки уголков между собой - сварка. И далее соединение стыков в гаражных воротах будем использовать сварку. Смотрите последовательность работ сборки гаражных ворот на фото.

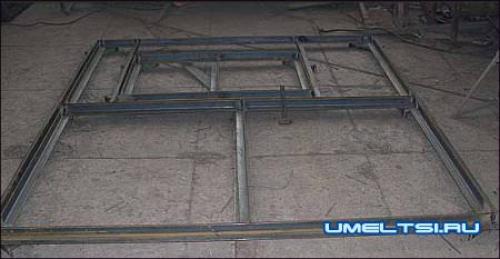

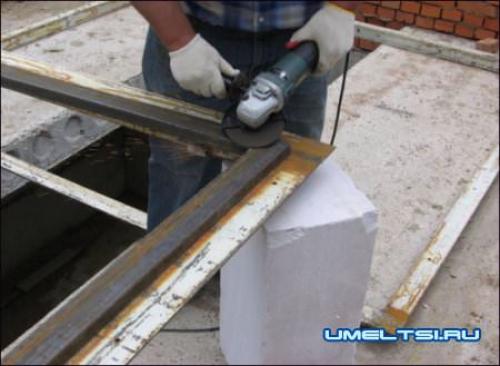

Подготовленные по требуемому размеру и обрезанные по концам под намеченным углом, уголки укладываются по контуру будущего проема ворот. Для того, чтобы это правильно сделать, организуется монтажная площадка. Она должна представлять собой ровную, по горизонту, поверхность с асфальтовым, или с бетонным покрытием. Если такой поверхности нет, можно использовать для монтажной основы бетонные блоки.

распашные гаражные ворота своими руками

распашные гаражные ворота своими руками

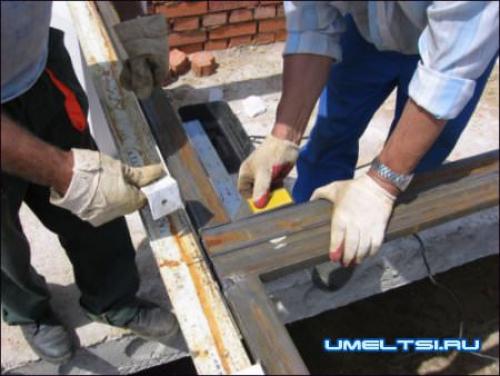

Уложив уголки и соединив углы каркаса, перед началом сварочных работ проверяют геометрию созданной конструкции. Все уголки рамы должны находиться в одной горизонтальной плоскости, что контролируется строительным уровнем; кроме того, размеры обоих диагоналей прямоугольника каркаса должны быть совершенно одинаковы.
Начиная монтаж каркаса гаражных ворот, необходимо слегка "прихватить" углы каркаса, чтобы не нарушилась геометрия собранной конструкции, после чего можно проваривать углы основательно, продолжая проверять размеры и горизонтальность рамы. Если во время сварки от температуры "пошли" плоскости уголка, их нужно выправить механическим путем. Получив, в результате сварки, готовую раму, ее необходимо проверить "по месту", чтобы, при необходимости, сразу внести коррективы.

распашные гаражные ворота своими руками

распашные гаражные ворота своими руками

распашные гаражные ворота своими руками

Створки гаражных ворот изготавливают, также начиная с каркаса, устройство которого определяется, исходя из материала, которым будут обшиваться створки.
Если створки будут обшиваться листовой сталью, то необходимо делать усиленный каркас, применяя для его основы профильную трубу с размерами 20х40 мм, с толщиной стенки 2 мм, не менее.
Готовя к монтажу рамы створок, необходимо учитывать, что размеры створок должны иметь необходимые зазоры, от 5 мм до 10 мм, между своими краями, и внутренней поверхностью воротной рамы.

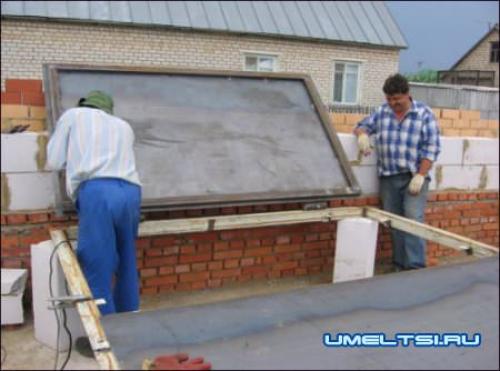

Готовые створки вставляются в проем гаражных ворот, соразмерно выравниваются и жестко фиксируются. Далее, методом сварки, монтируются воротные петли, которые, как правило, по способу изготовления - точеные, в конструкции имеют подшипник. Размеры петель обычно не превышают 20х120 мм.
Способ использования: штырь петли - вверх, на каркасе гаражных распашных ворот монтируется часть петли со штырем.
После того как гаражные ворота сделаны устанавливаем замок. Подбираем реечный или сувальдный. Далее необходимо все металлические поверхности зачистить и окрасить. Изнутри по желании гаражные распашные ворота можно утеплить пенопластом и обшить вагонкой.

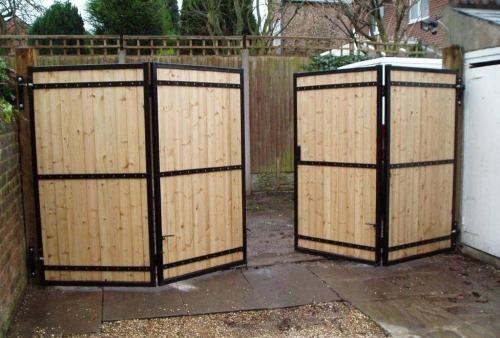

Поворотно-складные ворота. Складные ворота-гармошка своими руками

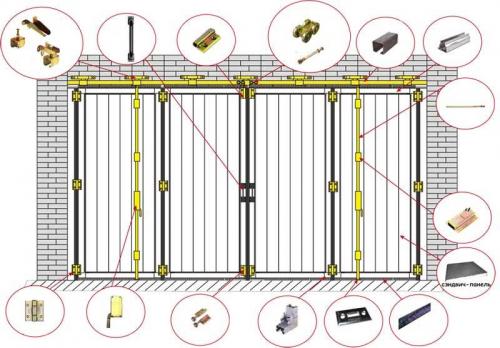

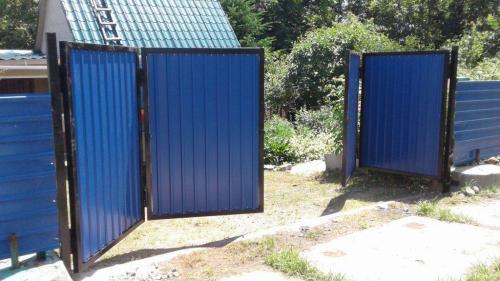

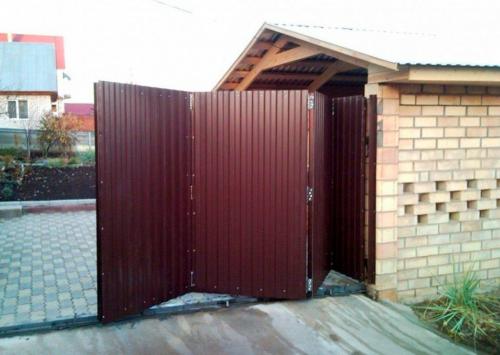

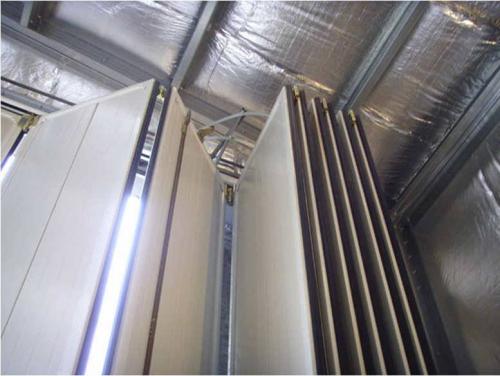

Складные ворота в виде гармошки многие научились делать своими руками. Эта удобная конструкция нашла применение на небольших дачных участках, где пространство ограничено, а также для закрытия проемов гаражей и ангаров. Ворота -гармошка не нагружают стены перекрытия, отлично сохраняют микроклимат в помещении, а по сроку эксплуатации не уступают роллетным горизонтальным конструкциям.

Принцип работы

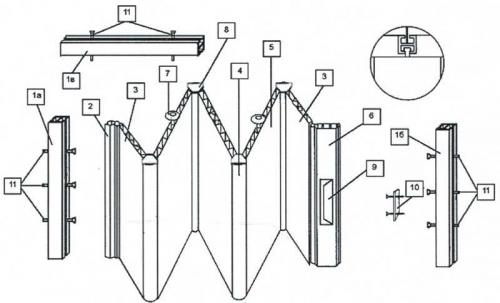

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже  или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Принцип работы.

Материалы и инструменты

Чтобы работы по изготовлению ворот-гармошек велись быстро и упорядочено, следует сразу запастись всеми материалами и инструментами, чтобы в самый неподходящий момент не оказалось, что чего-то не хватает.

Для установки ворот-гармошек рекомендуется подготовить следующие материалы:

1. Для устройства стоек необходимы две металлические П-образные металлические балки (швеллер).

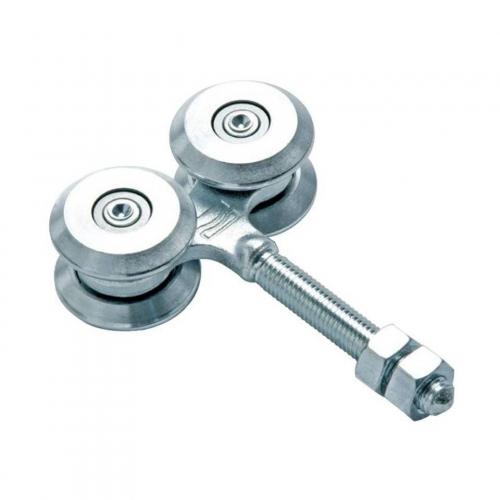

2. Чтобы обеспечить перемещение створки по направляющему уголку нужны металлические ролики с подшипниками.
3. Ширина уголка или швеллера по размеру должна быть согласована роликом, так как из одной из этих заготовок необходимо будет сделать направляющую.
4. Для облицовки используется профнастил или железо, лучше оцинкованное.
5. В качестве утеплителя используется минвата или пенопласт.
6. Металлическая труба,  которая будет использована для изготовления каркаса. Оптимальный диаметр 25 мм.

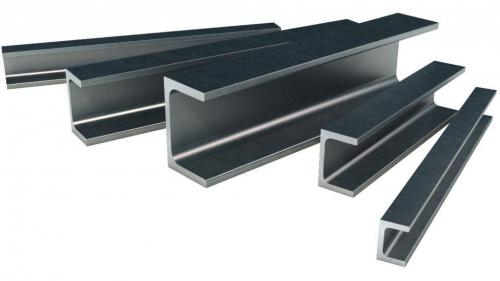

Швеллер.

Ролики.

Инструменты, которые понадобятся в процессе производства работ:

1. Уровень или отвес, а также рулетка. Нужны для проведения замеров и контроля.
2. Сварные работы можно проводить сварочным аппаратом в 220V.
3. Дрель и шуруповерт. Необходимы для крепежа в процессе работ.
4. Болгарка. Понадобится чтобы нарезать металл и зачищать швы сварки.

Все инструменты и материалы доступны, и большинство из них найдется в наличии у каждого хозяина.

Несущая конструкция ворот

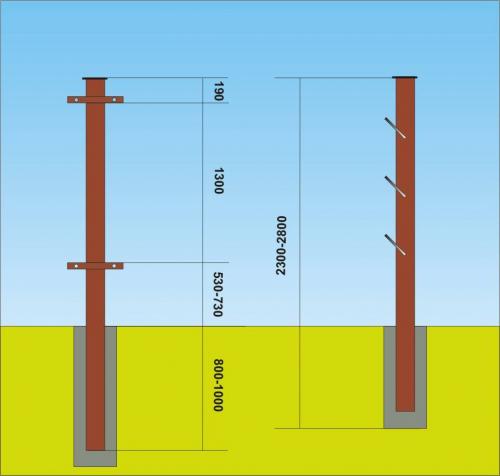

Опорные столбы.

Независимо от конструкции ворот без опорных столбов не обойтись. Кроме того, только построенный гараж  еще не имеет никаких удлинений в проеме, поэтому начать работы следует с установки опоры:

1. Замерить высоту проема и вычесть из нее толщину направляющей. На швеллерах для опор делается отметка согласно данному размеру и болгаркой отрезается необходимая длина.
2. На нижние концы швеллера устанавливается металлический уголок при помощи сварки.
3. Швеллера привариваются к боковым стенкам проема и к его нижней части.
4. Далее устанавливаются поперечные балки. Внизу балка приваривается к уголкам, заблаговременно установленным на швеллерах, и при помощи анкеров крепится к верхней части проема.
5. Уголок, где будет установлены ролики, приваривается к верхней поперечной балке над воротами.

Таким образом, основа для дальнейшего проведения монтажных ворот практически готова.

Изготовление панелей и сбор каркаса

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

1. Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
2. На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
3. Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
4. Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
5. На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот  профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами , закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

Чертеж секционных ворот. Секционные ворота своими руками: как провести монтаж самостоятельно

Секционные ворота проверенный и надежный вариант ворот для гаража. Они могут оснащаться электрическими приводами, поэтому даже в лютый сибирский мороз не нужно выходить из машины, чтобы поставить ее в гараж. Достаточно нажать кнопку на пульте управления.

Установка таких ворот требует сноровки и опыта, поэтому приглашайте на замер и установку секционных ворот специалистов, которые знакомы с тонкостями этой процедуры.

Если вы все – таки решили, что установка секционных гаражных ворот вам по силам, внимательно прочитайте эту статью с рекомендациями.

У профессиональных монтажников на установку одних ворот уходит около четырех часов, будьте готовы, что у вас этот процесс может занять порядка 6-7 часов.

Некоторые манипуляции при монтаже, например, установку воротного полотна и регулировку, удобнее делать вдвоем, поэтому найдите себе помощника.

Выбор материалов для секционных ворот своими руками

Уже много лет компания «Динал» сотрудничает с минским производителем гаражных ворот «Алютех». Мы рекомендуем эти секционные ворота, потому что они долговечны – ресурс пружин рассчитан на 25 000 циклов. Конструкция устойчива к коррозии, ворота хорошо сохраняют тепло, особенно серия ворот «Prestige» с панелями по 45 мм. У производителя широкая размерная линейка. Более подробно про преимущества секционных ворот вы можете прочитать в нашей статье.

Перед заказом удостоверьтесь в правильности проведенного замер. Кроме стандартных показателей-широта, высота проема, вам потребуется измерить высоту перемычки, глубину вхождения помещения, и расстояние от края проема до боковой стены. Эти параметры будут определяющими не только для размера ворот, но и определят способ их монтажа. Подробнее разберем это в следующем разделе статьи.

Для работы вам потребуются вот эти инструменты:

Виды монтажа секционных ворот: чертежи и схемы

Есть несколько вариантов монтажа секционных ворот: низкий, стандартный и высокий монтаж. Каким именно способом производить монтаж специалисты решают, ориентируясь на замер перемычки проема гаража (на схеме замеров она обозначена буквой H), наличия калитки в полотне и как предусмотрена система управления.

Для ворот без калитки, с ручным приводом, в комплекте с торсионными пружинами подойдет низкий монтаж, при минимальной высоте перемычки — 100 мм.

Для таких же ворот, но с электроприводом низкий монтаж показан при минимальной высоте перемычки 130 мм.

Минимальное боковое пространство (на схеме замеров обозначенное буквой S) не может быть меньше указанного в монтажной схеме.

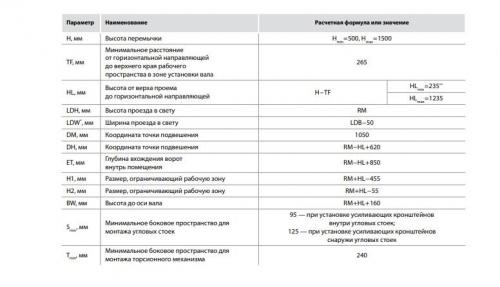

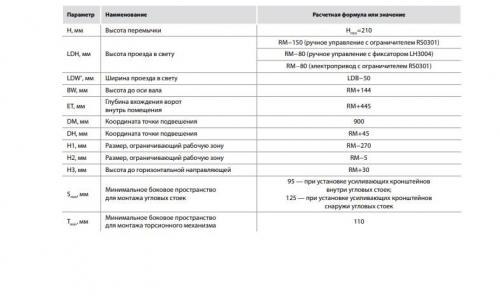

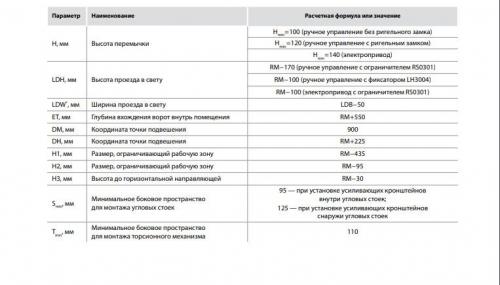

Мы приготовили для вас таблицу с размера, чтобы вам было проще определиться с вариантом установки.

Характеристика	управление	Размер перемычки	Вариант установки
электрическое	130
электрическое	150

Ворота с пружинами растяжения:

Рассмотрим варианты установки секционных ворот на монтажной схеме.

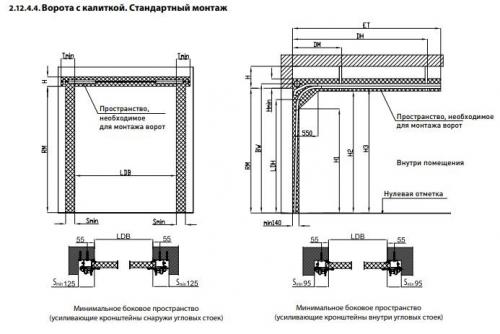

Стандартный вариант монтажа ворот с калиткой, параметры:

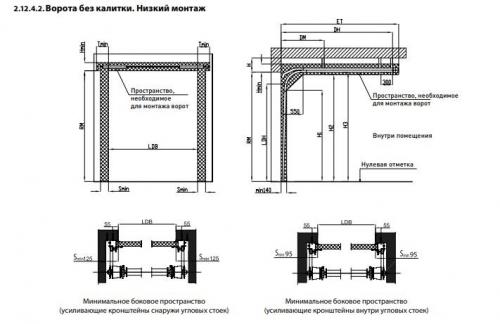

Низкий монтаж ворот без калитки, параметры:

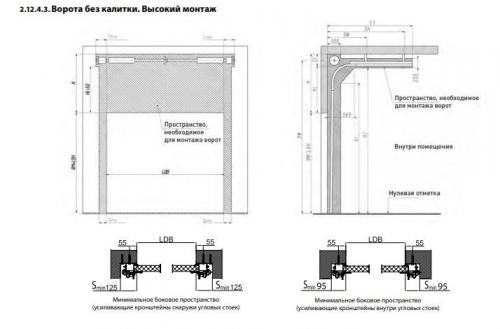

Высокий монтаж ворот без калитки, параметры:

Перед тем как приступить к сборке монтажу, внимательно изучите проем гаража. Он должен быть без шероховатостей, не имеет трещин и наплывов штукатурки. Одно из главных требований-ровная поверхность. Погрешность проверяйте строительным уровнем. Если перепад больше 1,5 мм/м — сначала выроните стены, и только потом приступайте к монтажу.

Относительно вертикальной оси проема ворота должны быть расположены симметрично. Устанавливая опорные стойки сверяйтесь с показателями строительного уровня. Стойки должны быть выставлены относительно вертикальных плоскостей.

При монтаже правильно выбирайте тип крепежных элементов. Ориентируйтесь при выборе на характеристики материала стен.

Для креплений в полноценную стену, допустим из бетонных блоков или полнотелого кирпича, используйте распорные металлические анкерные дюбели.

Удлинёнными дюбелями из пластмассы с вворачиваемыми винтами длиной 160 мм крепитесь к стенам из ячеистых бетонов.

Наружный диаметр анкера 10 мм.

Сборка секционных ворот своими руками

В каждом комплекте секционных ворот есть подробная инструкция по установке. Соблюдайте последовательность и все рекомендации производителя. Некорректный монтаж может вывести изделия из строя.
